Ống heo hoặc Hộp quyên góp Tux

Đây là một ống heo hoặc hộp quyên góp sẽ được dùng cho Linux-Café của chúng tôi (một sự kiện phụ của Repair-Café). Chúng tôi cài đặt Linux trên các máy tính cũ để cứu chúng khỏi bị vứt bỏ hoặc bỏ quên trong tủ, v.v.

Chúng tôi đã có một vài sự kiện và nó hoạt động rất tốt. Mọi người rất quan tâm vì nhiều người không muốn vứt máy tính của họ đi. Một số trong số chúng chỉ mới vài năm tuổi và chúng đã gặp sự cố với Windows. Để biết thêm thông tin, hãy truy cập trang web của chúng tôi https://reparaturcafe-esslingen.de/linuxcafe/

Chi tiết

Mô-típ này lấy từ https://freesvg.org/avatar-linux. Nó thuộc phạm vi công cộng…

Tôi đã tách các màu trong GIMP và cũng xóa nền. Sau đó, tôi lưu từng phần dưới dạng png và chuyển đổi chúng sang SVG thông qua lệnh convert và potrace (các công cụ của Linux).

Đây là đoạn script bash tôi đã dùng cho việc này (chỉ cần sao chép nó vào một tệp và đặt tên tệp có đuôi .sh; gọi nó bằng lệnh "/bin/bash png2svg.sh image.png"):

#!/bin/bash
File_png="${1?:Usage: $0 file.png}"

if [[ ! -s "$File_png" ]]; then
  echo >&2 "The first argument ($File_png)"
  echo >&2 "must be a file having a size greater than zero"
  ( set -x ; ls -s "$File_png" )
  exit 1
fi

File="${File_png%.*}"

convert "$File_png" "$File.pnm"        # PNG to PNM
potrace "$File.pnm" -s -o "$File.svg"  # PNM to SVG
rm "$File.pnm"                         # Remove PNM

Lưu ý: Tôi nghĩ màu của tệp PNG chỉ nên là màu đen và chỉ chứa một phần. Cũng hãy cài đặt "convert" và "potrace".

Nếu bạn có các tệp SVG, chỉ cần nhập chúng vào CAD và đặt, điều chỉnh kích thước theo nhu cầu.

Tôi đã đính kèm tệp scad, nhưng nó rất lộn xộn, vì tôi muốn hoàn thành dự án nhỏ này càng nhanh càng tốt… Cũng tốt hơn là không nên thay đổi kích thước nó trong Slicer. Nếu bạn cần một hộp nhỏ hơn, vui lòng sử dụng tệp scad. Tôi sẽ tải lại nó một ngày nào đó gọn gàng hơn một chút ;)

In ấn

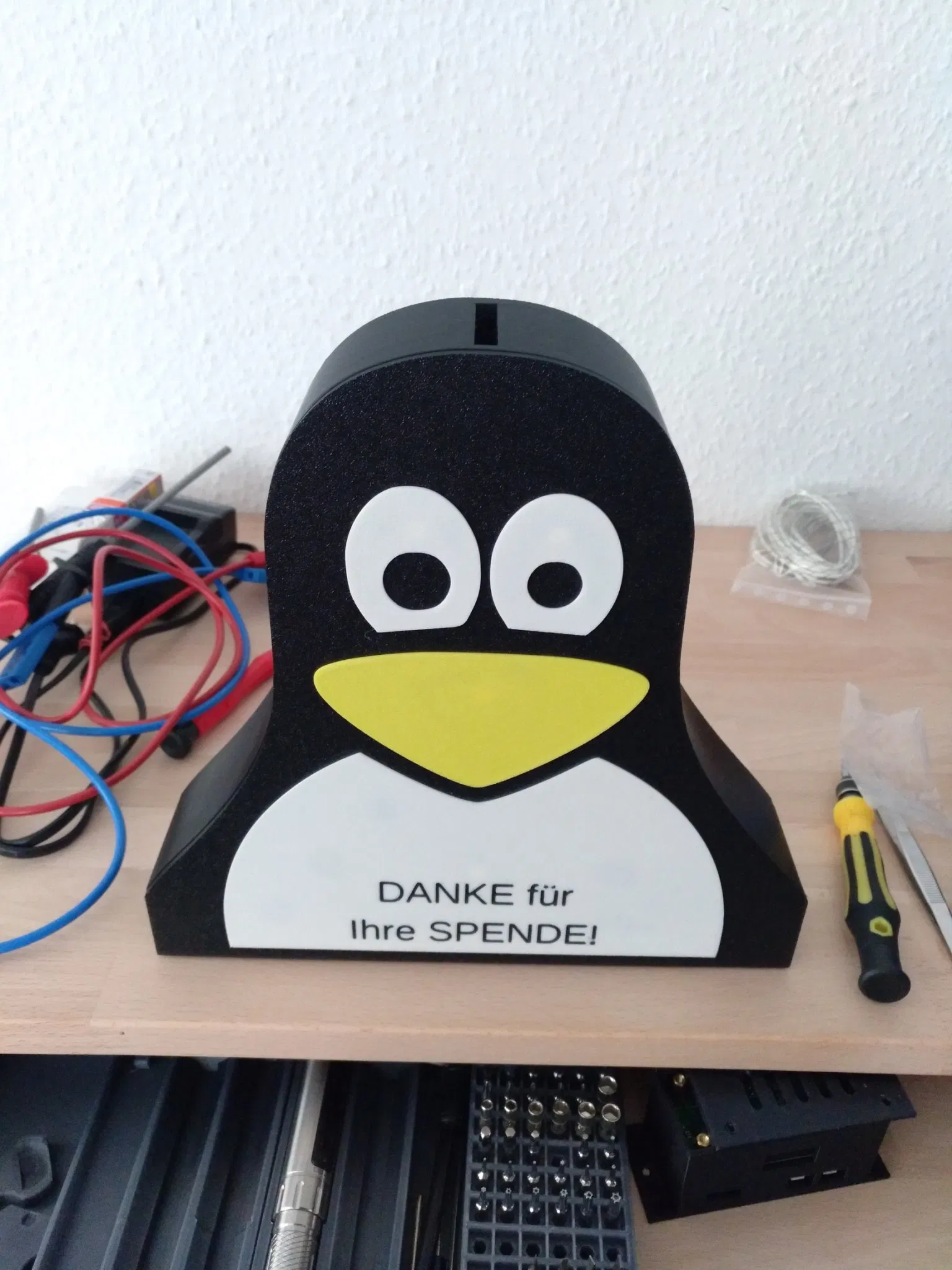

Tôi đã thiết kế phần bụng để có thể chứa một số chữ. Nó sẽ được sử dụng như một lớp phủ. Tôi đã đặt phần bụng vào slicer và di chuyển các chữ cái đến đúng vị trí, để chúng khớp vào phần bụng. Vì tôi không có máy in đa màu, tôi đã sửa đổi gcode. Chỉ cần vào lớp thứ 1 trong slicer và kiểm tra thanh trượt ngang ở dưới cùng (PrusaSlicer) đến điểm mà nó sẽ in xong các chữ cái và bắt đầu in phần bụng. Ở đó, tôi thêm thay đổi màu và một đường mồi.

Một cách tiếp cận dễ dàng là chỉ cần thay đổi màu ở lớp thứ 2 và quay lại hoặc đại loại vậy. Nhưng hãy cẩn thận khi in màu đen trên nền trắng, nó sẽ làm cho màu trắng sẫm hơn hoặc thành màu xám… Mặt khác, chỉ cần in phần bụng bình thường và các chữ cái riêng biệt.

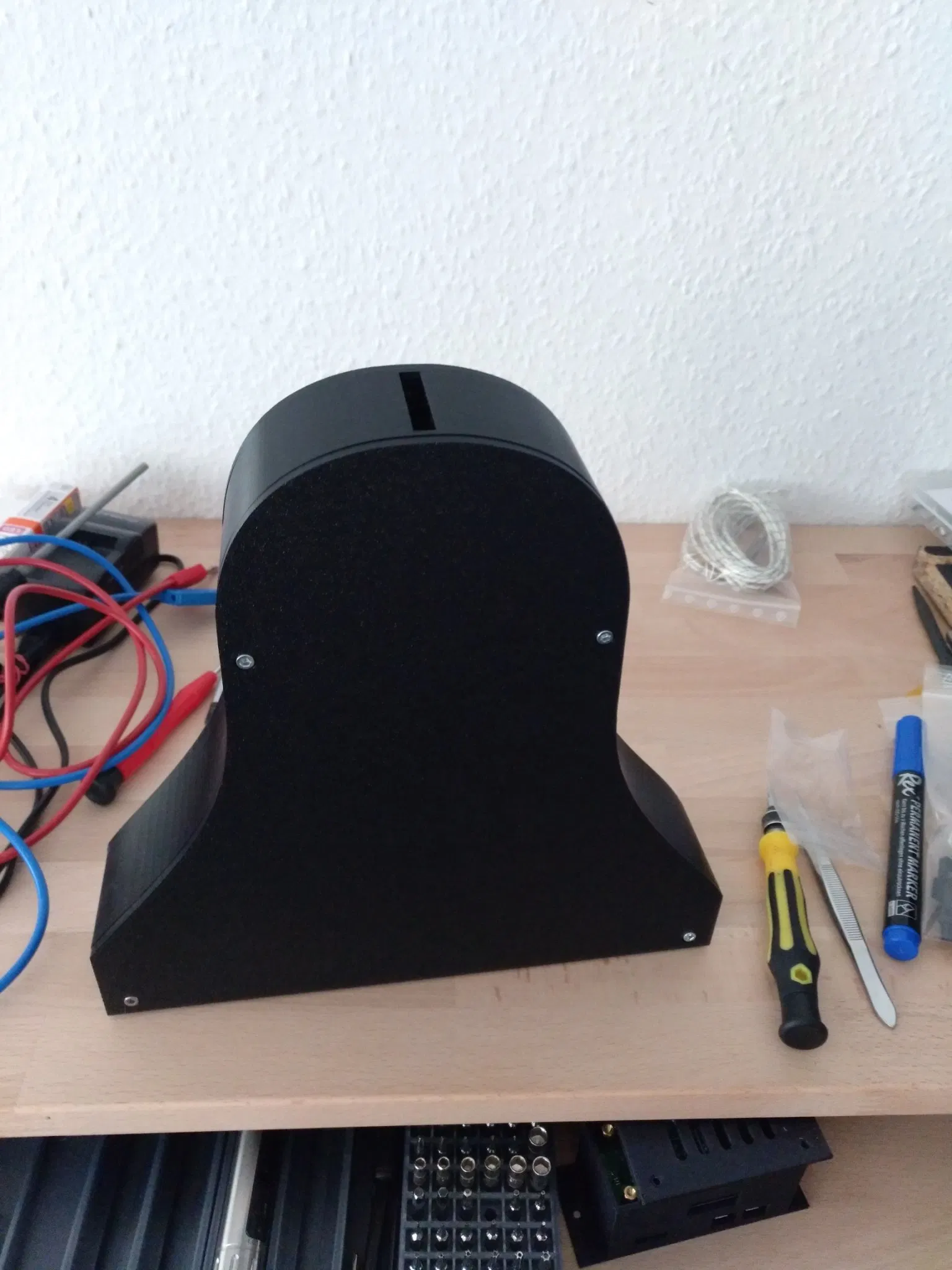

Nắp có thể in mà không cần hỗ trợ. Nhưng hãy đặt nó đúng vị trí trên bàn in.

Tôi đã sử dụng 4 ốc vít ren nhiệt M3 và 4 vít đầu trụ M3x6.
