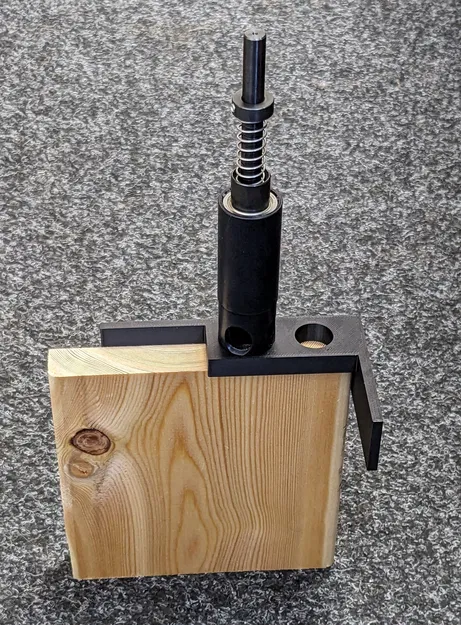

Khuôn Khoan Lỗ Chốt Dùng Trục Ø 18 mm

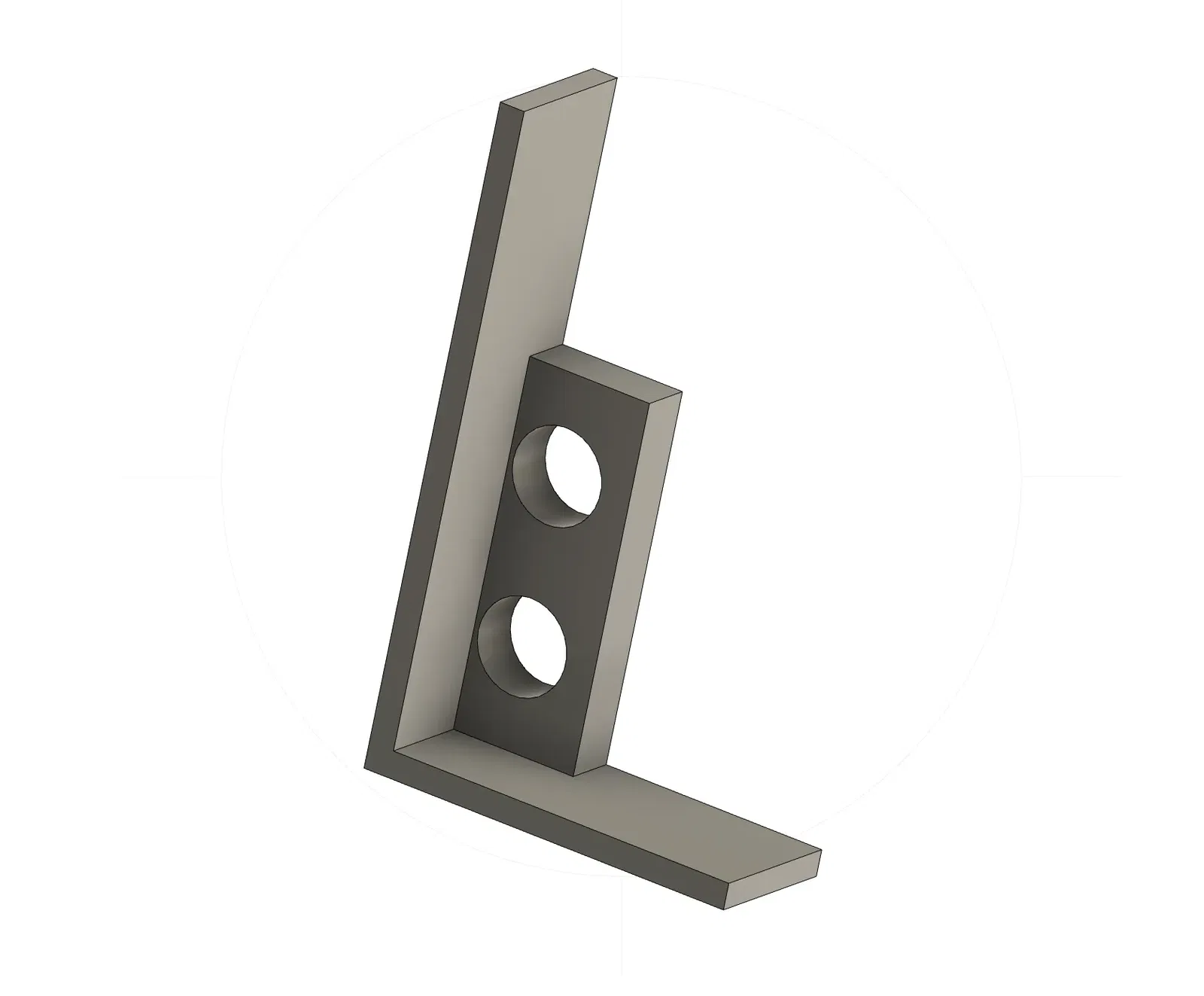

Khuôn này dùng để khoan lỗ trước cho chốt/cọc vào các thanh gỗ/ván dày 20 mm. (Tâm lỗ cách cạnh 10 mm và khoảng cách giữa các lỗ là 32 mm).

Mục đích ban đầu là dành cho ván có tiết diện 70 x 20 mm và trục Ø 18 mm, nhưng cũng có thể sử dụng cho các kích thước lớn hơn/dài hơn.

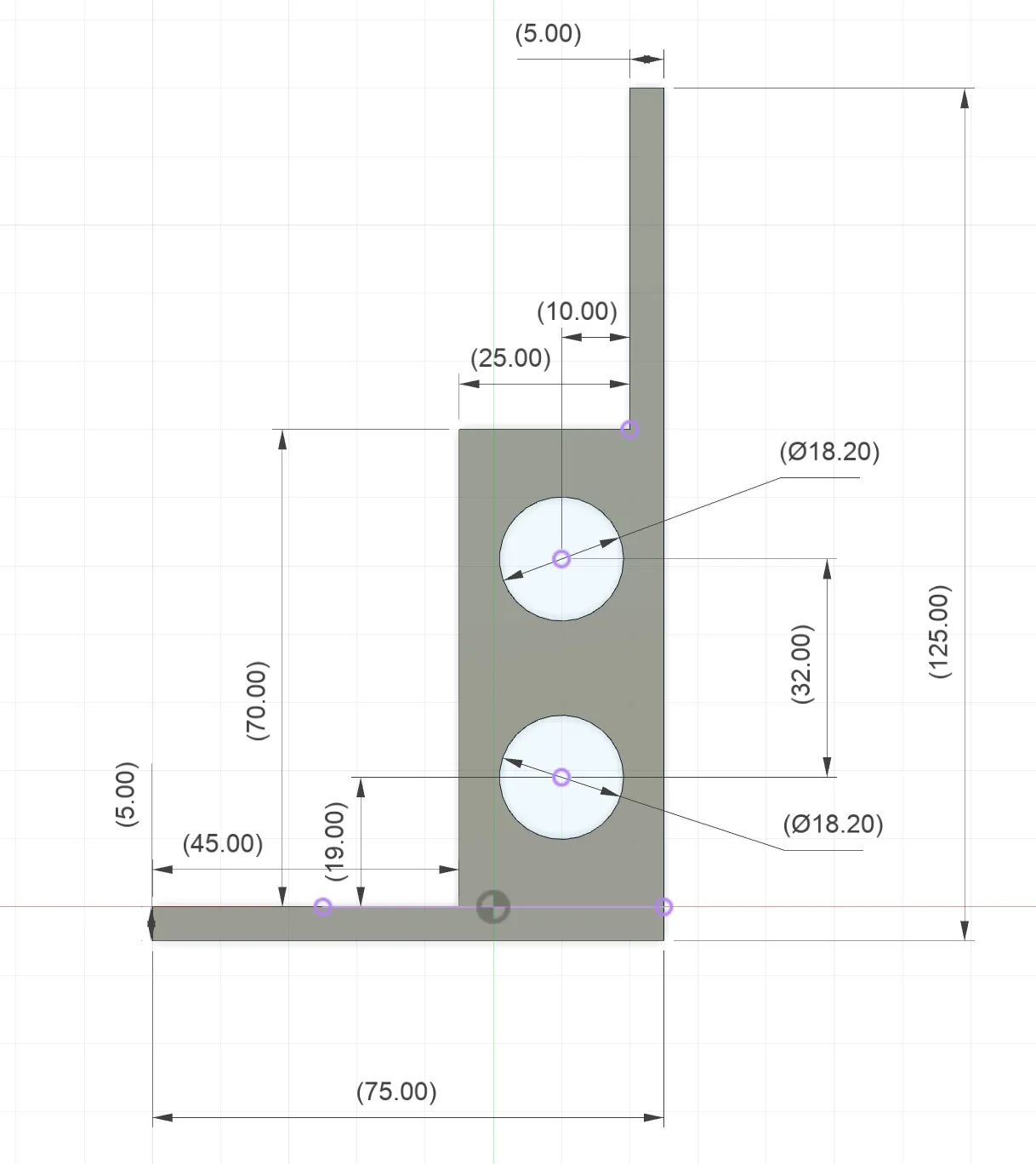

Bạn có thể tìm thấy các kích thước trong hình ảnh.

Trục cụ thể là https://www.igm.cz/igm-vrtaci-vreteno-pro-vrtaci-pripravky-fkp656-a-fkp900/

EDIT: Đã thêm bản v2 để khoan hàng loạt với khoảng cách 70 mm + 70 mm (lỗ nhỏ là để cắm chốt 8 mm).

EDIT2: Nếu ván của bạn không dày chính xác 20,0 mm, thì hãy lật khuôn này lại ở mặt kia. Nếu không (khi bạn đặt cùng một khuôn từ hai phía), các lỗ có thể bị lệch khỏi cạnh ở phía đối diện, và bạn sẽ chỉ phát hiện ra khi ghép chúng lại với nhau ;)
