Hộp Kết Nối 12V

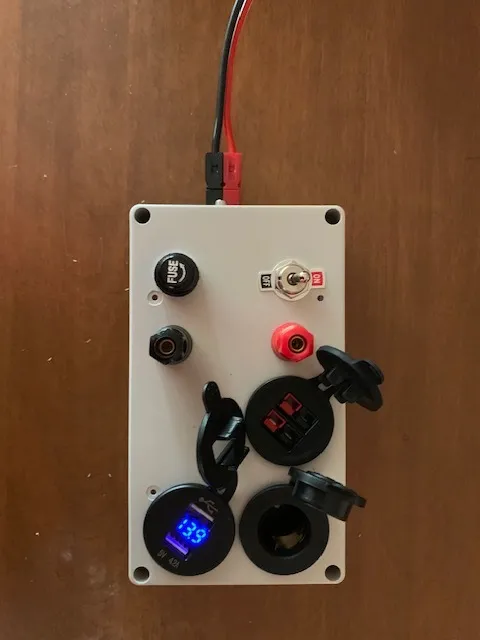

Đây là cái hộp cho bộ kết nối 12V, nó phù hợp với các đầu nối gắn trên bảng điều khiển như Anderson PowerPoles, ổ cắm bật lửa 12V, bộ chuyển đổi USB 12V, v.v. Kết hợp các đầu nối gắn trên bảng điều khiển tùy thích.

Nếu bạn không rành về an toàn điện, cầu chì & cỡ dây, đừng làm dự án này. Trước tiên, hãy lấy giấy phép radio nghiệp dư của bạn và tìm hiểu một số điều về dây điện cơ bản và an toàn. Nhờ một Elmer giúp bạn!

Tôi đấu một dây pigtail Anderson PowerPole dài khoảng một foot qua lỗ hình chữ nhật nhỏ ở bên cạnh. Bạn có thể gắn một dây rút bên trong hộp để giảm căng giúp dây không kéo vào các kết nối bên trong. Dây pigtail này là nơi tốt để gắn cầu chì nối tiếp. (xem biến thể nắp)

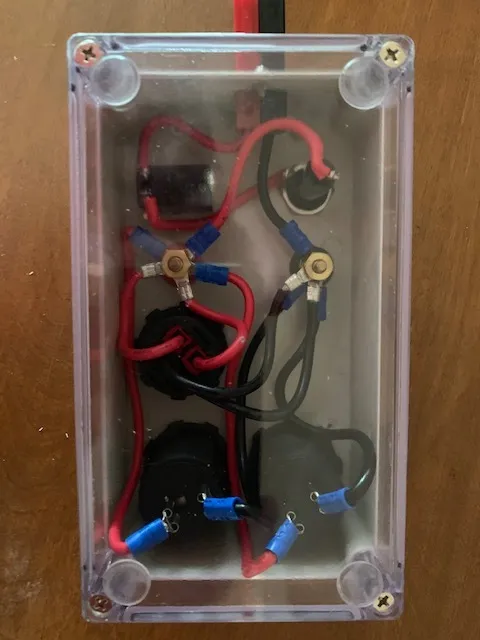

Từ dây pigtail ắc quy, nối công tắc và cầu chì nối tiếp với các cọc chuối (+ đỏ) & (- đen). Tiếp theo, nối tất cả các đầu nối gắn trên bảng điều khiển song song với các cọc chuối. (Xem sơ đồ mạch).

Gắn các đầu nối gắn trên bảng điều khiển chịu dòng điện cao gần các cọc chuối. Điều này giúp giữ dây ngắn hơn. Các thiết bị USB 5V và vôn kế chịu dòng điện thấp hơn có thể ở cuối xa.

Đảm bảo sử dụng dây ĐỒNG bện có cỡ dây đủ lớn cho tải dòng điện cộng thêm phần an toàn. Thông thường là dây cỡ 12-14 AWG. Bạn nên tìm hiểu tải dòng điện bạn cần cho nhu cầu của mình. (ắc quy, dây, cầu chì và tải)

Đừng bỏ qua cầu chì nối tiếp. Ắc quy sẽ tạo ra dòng điện rất cao khi bị chập. Cầu chì không phải là tùy chọn. Nó bắt buộc phải có để đảm bảo an toàn. Thà làm nổ cầu chì còn hơn làm chảy hết mọi thứ và cháy.

1. ABS, 100% điền đầy để tăng độ bền. (PLA hoạt động, nhưng có thể bị cong vênh dưới nắng)
2. Vít Bắt Kim Loại Đầu Bằng Phillips 8 x 3/4"

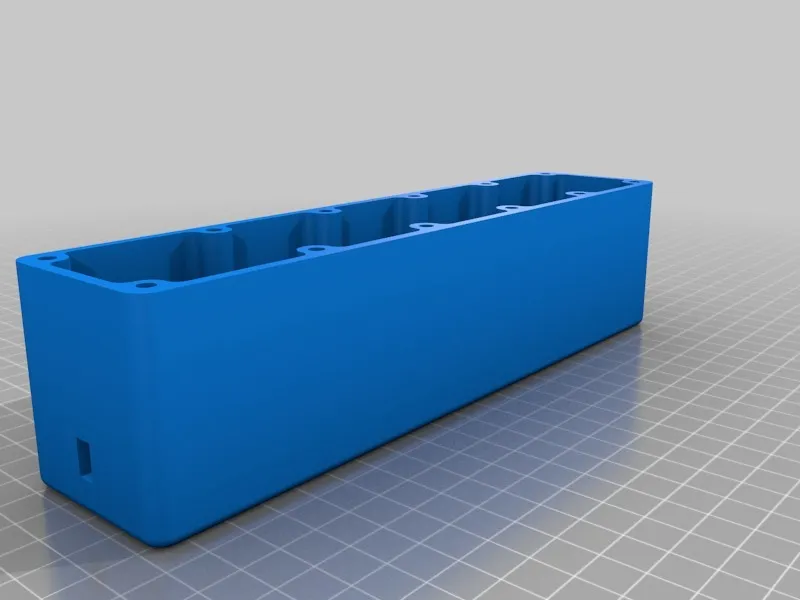

Ảnh đầu tiên là bản mẫu 3 lỗ. Tôi đã thay đổi sang cấu hình 4 lỗ lớn hơn vì hộp kết nối vẫn vừa với hộp đạn cùng với ắc quy. Tôi sẽ đăng ảnh của bộ phận 4 lỗ sau khi hoàn thành việc đấu dây.

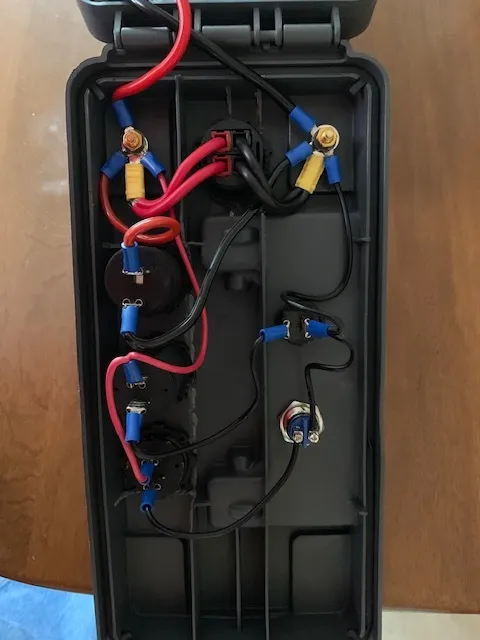

Các ảnh cuối cùng cho thấy hộp ắc quy nguyên bản lấy cảm hứng từ Tony W6TNY. Sau đó, hộp kết nối có đáy trong suốt là thứ tôi đã trình bày với các đồng nghiệp ham tại các cuộc họp của SOARA. (www.soara.org)

Lợi ích của hộp kết nối là:

1. Các bộ phận gắn trên bảng điều khiển đắt tiền có thể di chuyển dễ dàng từ ắc quy này sang ắc quy khác.
2. Hộp kết nối có thể cất giữ bên trong hộp đạn, giữ cho mọi thứ sạch sẽ và được bảo vệ.
3. Hộp đạn có ắc quy giờ có thể xếp chồng lên nhau. Các thiết kế trước đây với các đầu nối trên nắp hộp đạn không xếp chồng tốt.
4. Dây điện không bị lộ ra ngoài, tránh hư hỏng hoặc vướng víu.

Biến thể nắp thứ hai loại bỏ các lỗ cho công tắc và cầu chì. Sử dụng cầu chì nối tiếp trong dây pigtail. Rút phích cắm ở dây pigtail để tắt. Di chuyển các lỗ cho cọc chuối để có thêm không gian cho các vòng đầu cuối dây.

Lưu ý một số bộ phận gắn trên bảng điều khiển cao hơn như ổ cắm bật lửa 12V có thể cần đầu cos spade 90 độ. Nếu không, hộp sẽ không đủ cao.

73, Ed, WA6ED

Cài đặt in

Máy in: TronXY X3S

Rafts: Có

Supports: Không quan trọng

Độ phân giải: .2mm

Infill: 50% trở lên

Filament: HatchBox ABS

Đỏ

Ghi chú: Các nhãn hiệu ABS khác có thể hoạt động tốt. Màu sắc có thể tùy thích.
