Băng Keo Yagi Cho Săn Tín Hiệu

Tui đã cập nhật mấy cái bộ phận băng keo để lắp ráp cho nó khít hơn. Với lại cái chỗ trượt đầu băng keo cũng được làm dày cui lên. Tui in 100% độ đặc, bằng ABS hoặc PLA, không cần support. 2/2/2019.

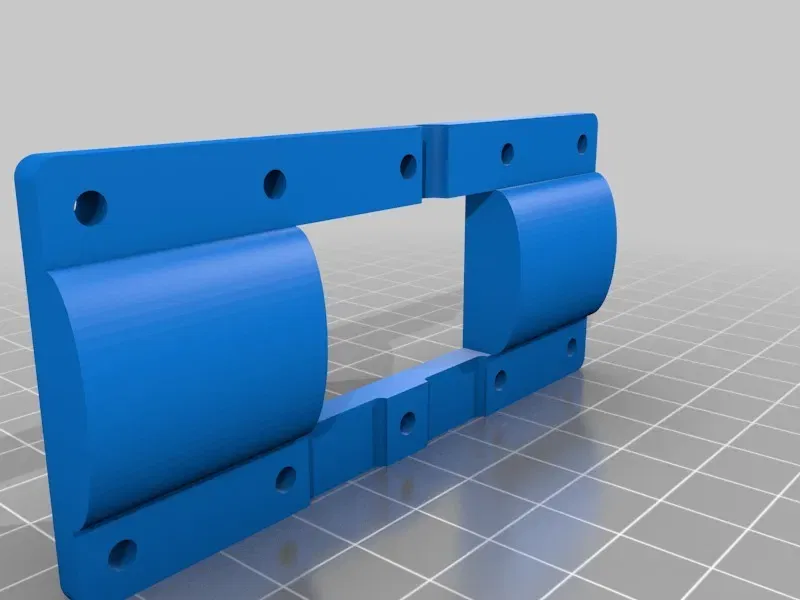

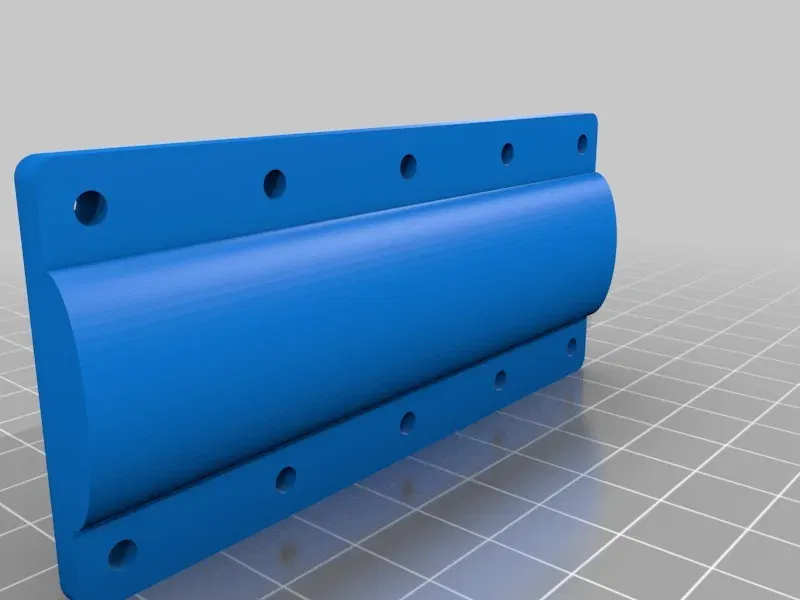

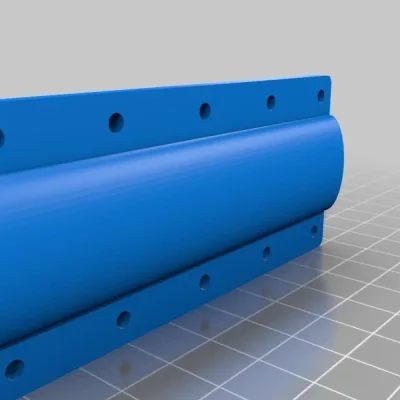

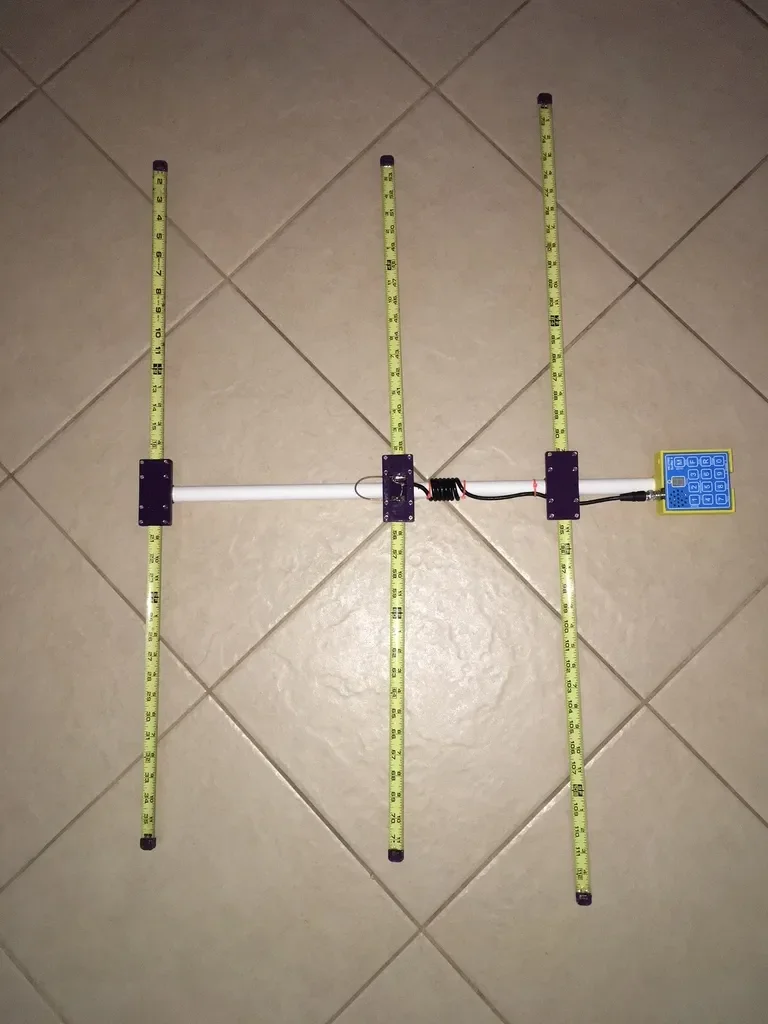

Antenna Yagi-Uda băng keo PVC là một dự án radio nghiệp dư phổ biến để dò tìm máy phát. Tui chế mấy bộ phận này để khỏi cần mấy cái khớp nối ống PVC và kẹp ống. Bạn vẫn cần một cái cây ống PVC để gắn mấy bộ phận này nha. Tui có thêm lỗ vít cho đế để khỏi cần dùng keo. Dùng mấy con vít lục giác M3 dài để gắn nắp.

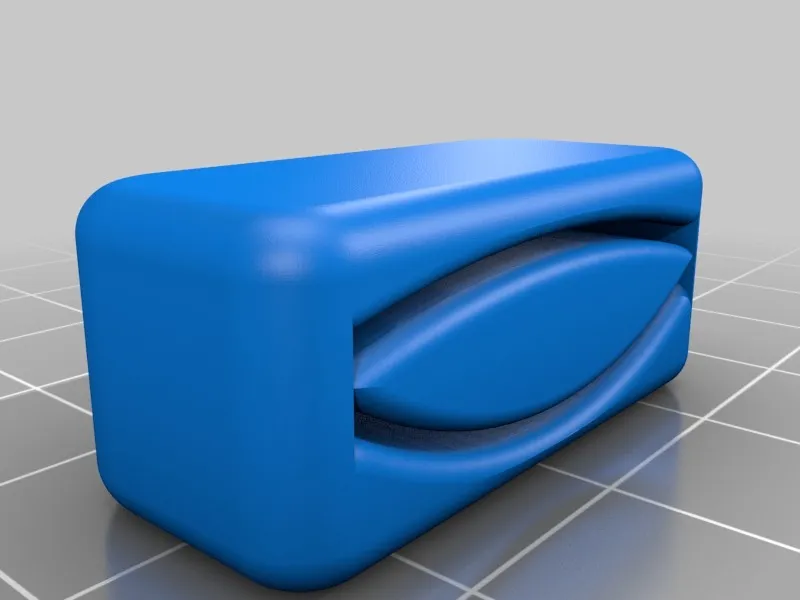

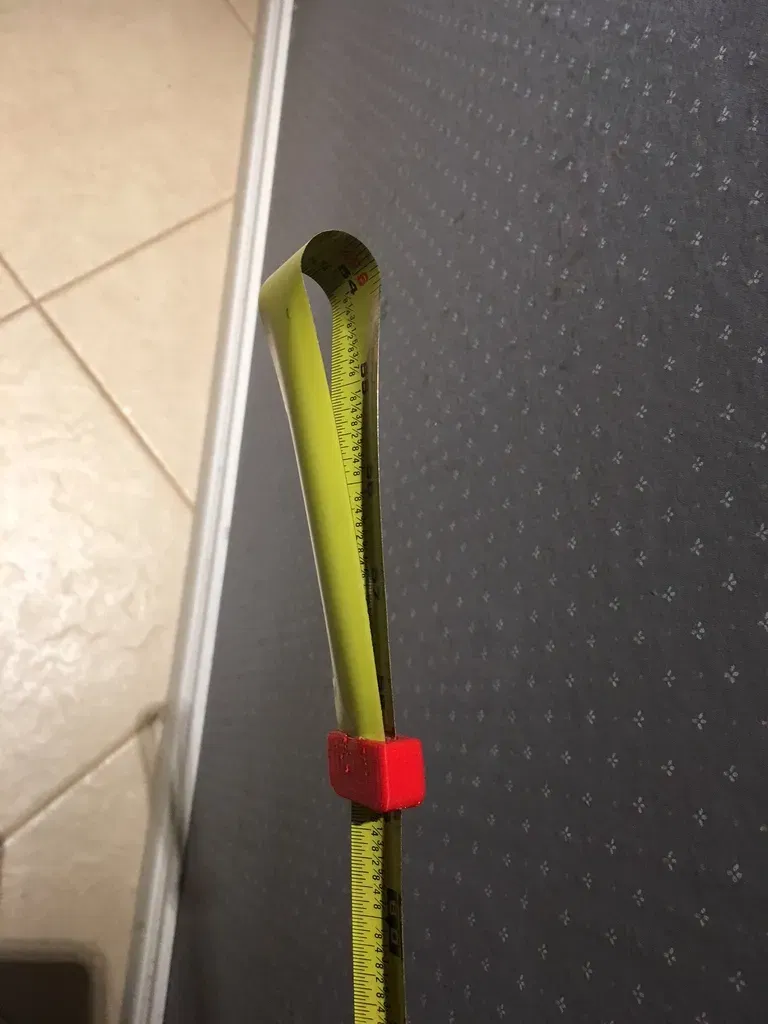

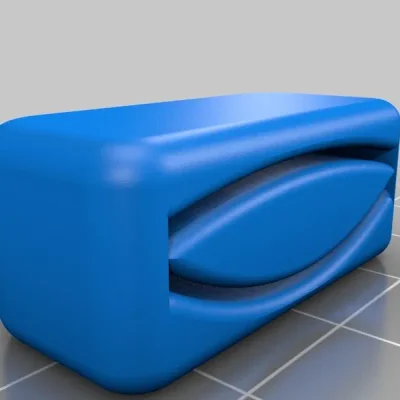

6 cái đầu bịt này có thể dùng để bảo vệ bạn khỏi mấy cái cạnh/đầu băng keo sắc nhọn. Cái khe cắm đầu thứ hai có thể dùng để quấn băng keo lại cho nó trượt theo độ dài. (xem hình, đầu màu đỏ) Cái này tiện cho việc cất giữ và có thể là để chỉnh tần số. Bạn sẽ cần tính toán thêm độ dài của băng keo cho cái vòng lặp. Chế độ vòng lặp là thử nghiệm nha. Dùng bút lông đánh dấu độ dài chính xác cho từng bộ phận tử.

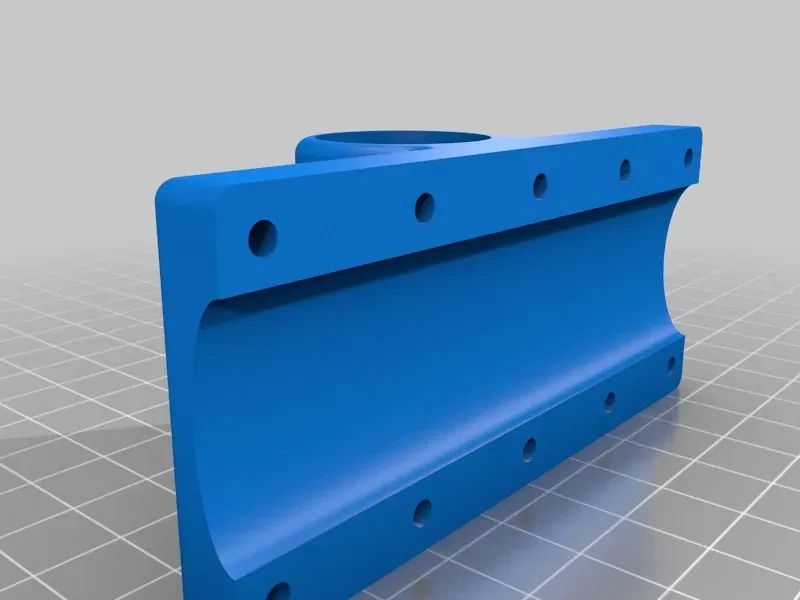

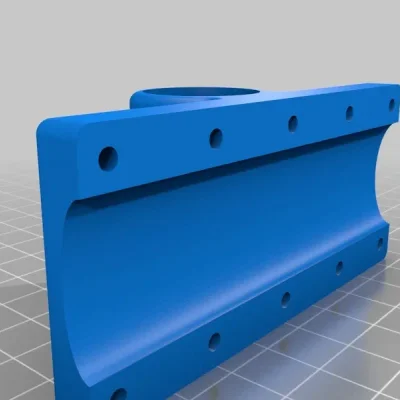

In 2 bộ phận DR. Một bộ cho director và một bộ cho reflector.

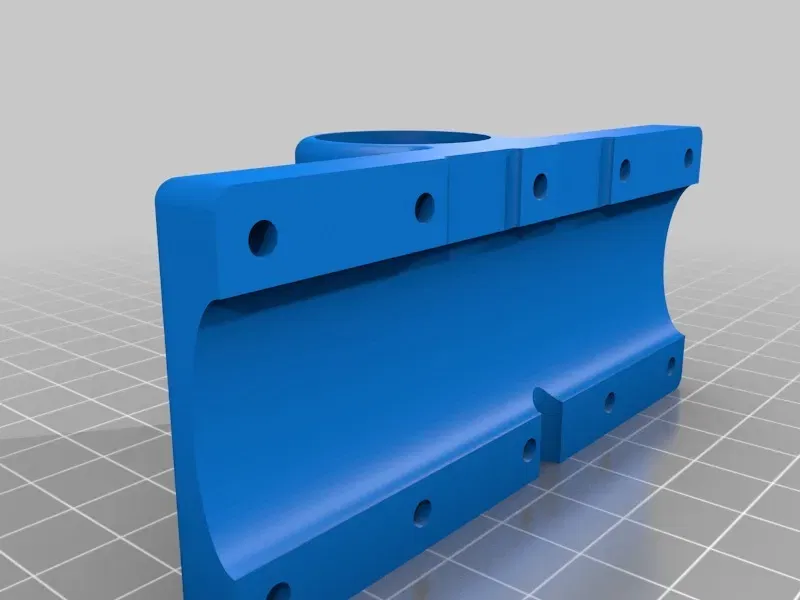

In 1 bộ phận DE. (DE = Driven Element).

Tui dùng một đoạn dây Romex và lột vỏ để làm hairpin. Bạn có thể dùng cáp BNC 50 ohm thông thường, cắt bỏ một đầu nối để kết nối với antenna. Bạn có thể cần thêm bộ suy hao. Bộ suy hao không thuộc dự án này.

Tui in mấy cái đế nằm ngang và mấy cái nắp thì để phẳng. Mấy cái đầu bịt thì in đứng thẳng lên để đảm bảo mấy cái khe không bị nghẹt và vừa với băng keo. In 50-100% độ đặc là được.

Tui có thể hàn được vật liệu băng keo bằng mỏ hàn. Tui chà lớp sơn trên băng keo rồi dùng nhiều flux, thiếc hóa đầu băng keo. Nhớ thiếc hóa các bộ phận cần hàn trước, rồi lắp ráp và hàn cáp đồng trục, hairpin & băng keo nhanh chóng để tránh làm chảy PLA quá nhiều.

Hướng dẫn của Joe Leggio WB2HOL có sẵn online cho phiên bản PVC. Theo truyền thống của mấy ông ham radio thích tiết kiệm, mấy bộ phận này được thiết kế cho băng keo 25 foot xài coupon miễn phí của Harbor Freight. Chúc vui! WA6ED
