Ping 270 Direct Drive Conversion
Vui lòng tự mình mua phiên bản răng xoắn của máy đùn HGX và bạn cần sử dụng một con dao để sửa đổi bộ tản nhiệt ban đầu. Thực tế chỉ có một phần được in, được sử dụng để kết nối đầu nóng với máy đùn. Nên không sử dụng PLA để tránh nới lỏng
219
Lượt Xem
4
Lượt Thích
25
Lượt Tải
Cập Nhật Nov 22, 2025
Mô tả
目前的設計圖是P270專用，如果是魚眼頭的機種，熱端風扇可能會卡到連桿座，要麻煩自行調整圖面
改裝步驟如下：

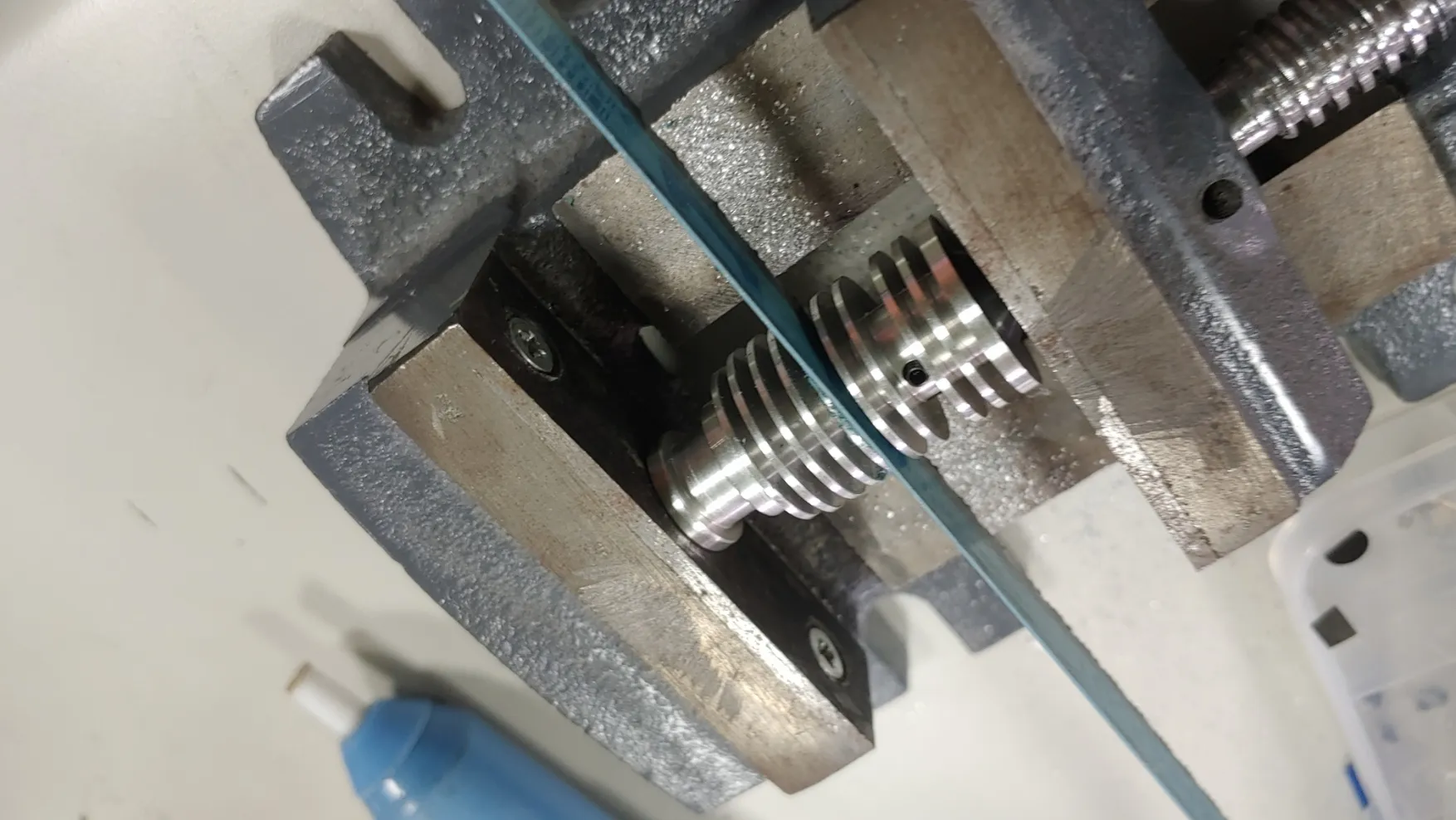

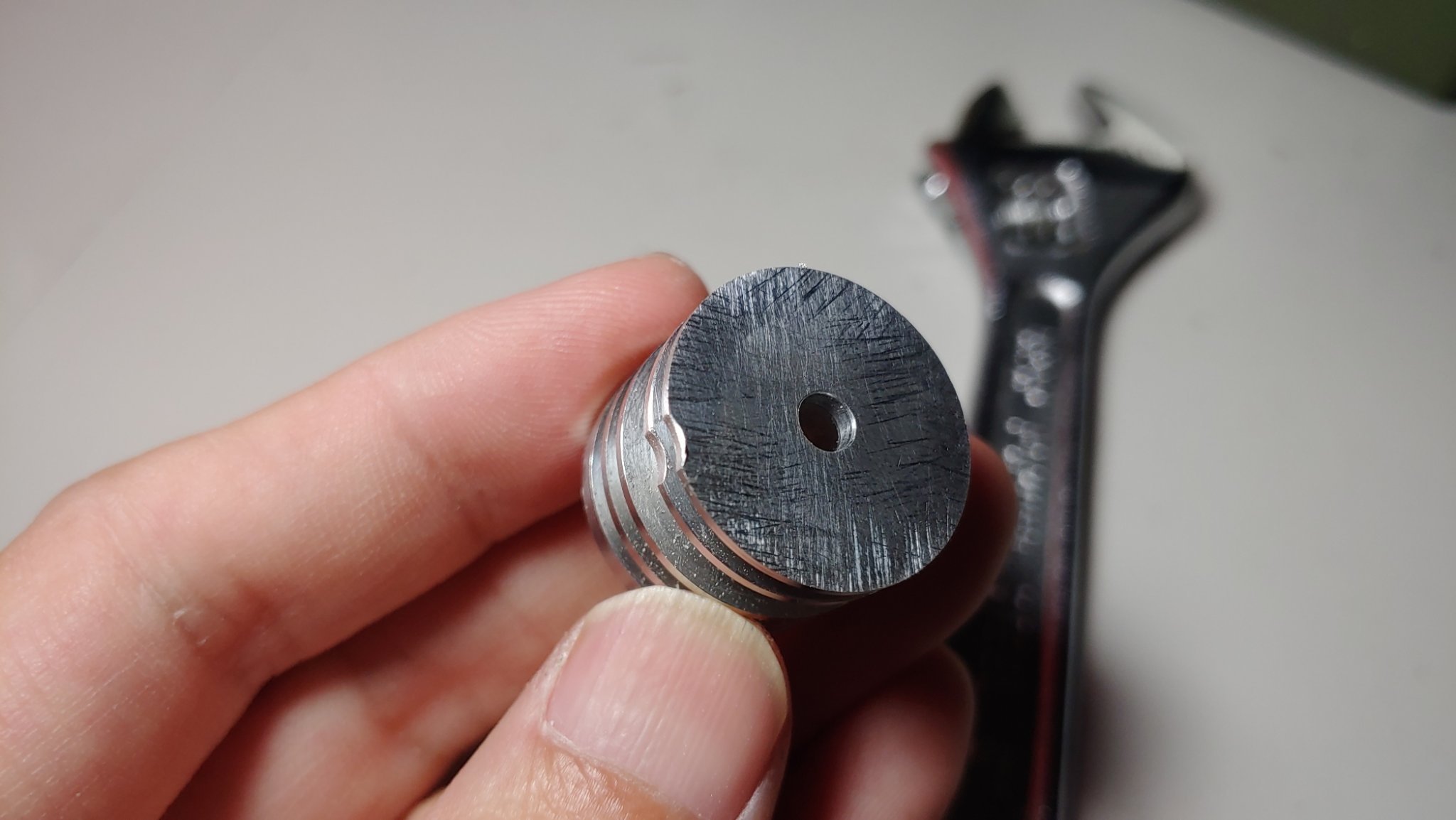

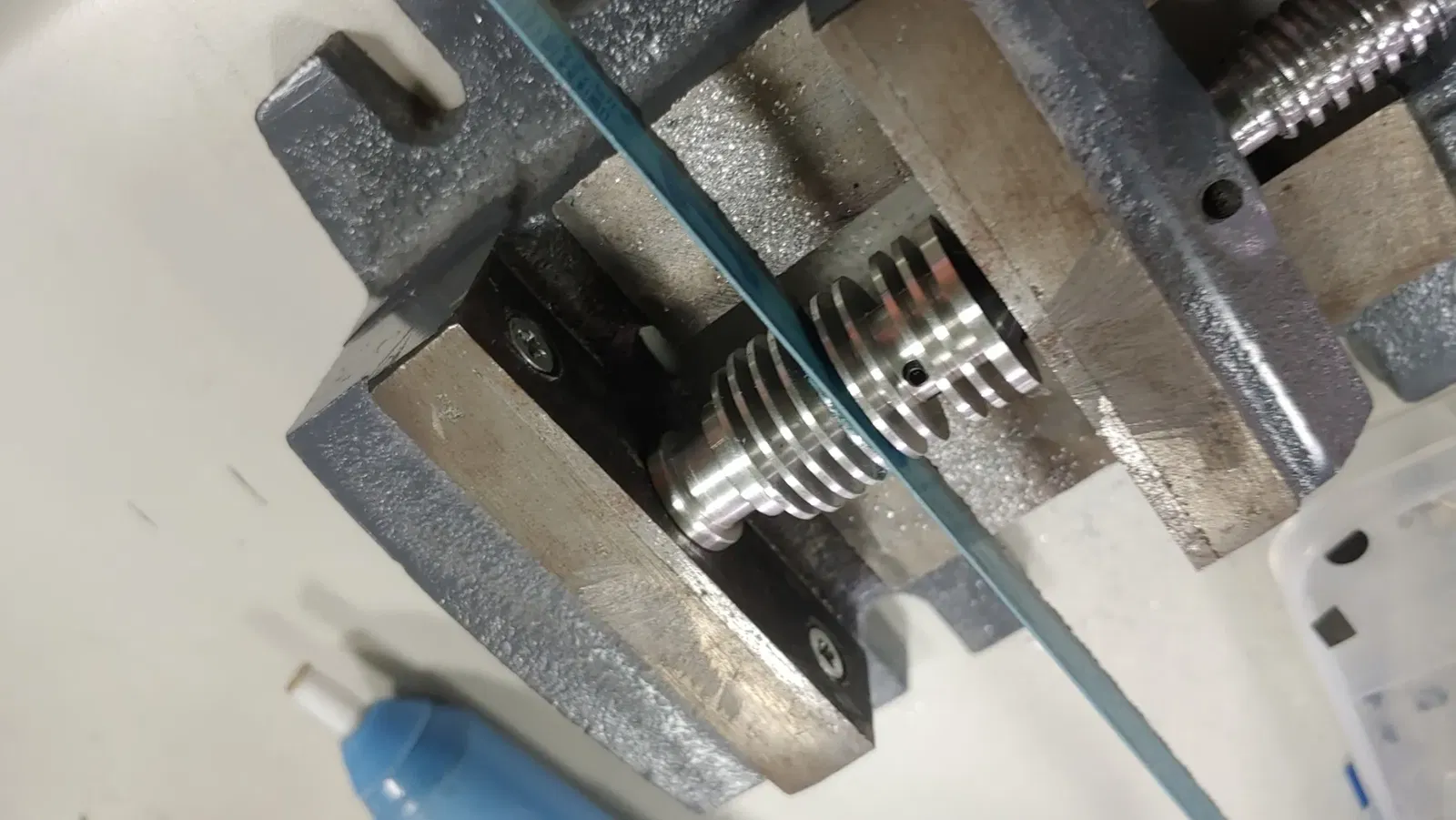

1. 切短原廠散熱器，詳見照片。切短是為了不要讓重心太高，而且切短後散熱效率其實並不差
2. 列印PING_TO_HGX_DIRECT_ADAPTER.STL

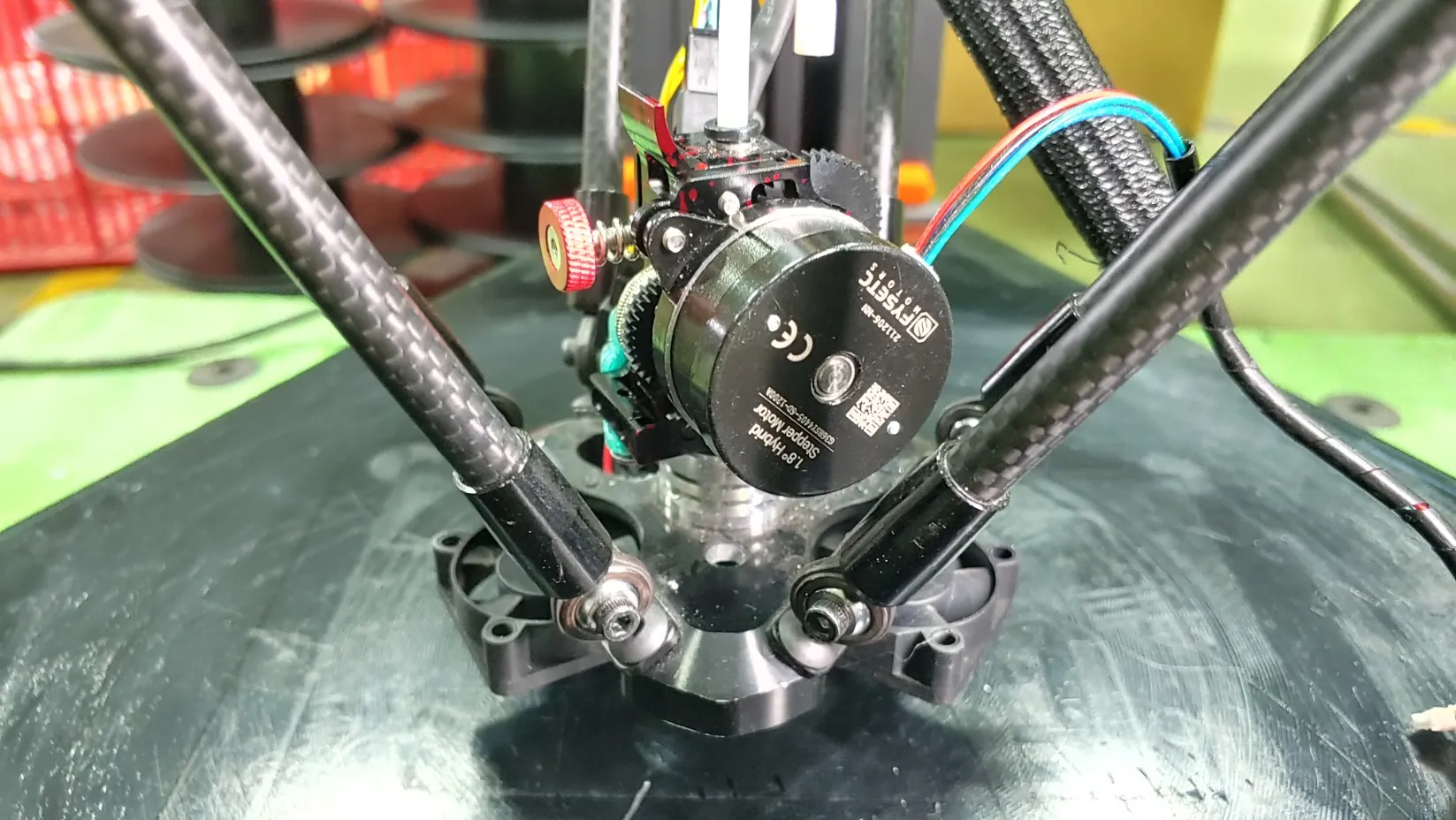

3. 組裝時會有一顆M3螺絲位置與散熱片干涉，把馬達轉到不會撞桿的角度後(參考照片)，在這兩片散熱片磨出凹槽讓螺絲可以通過(參考照片)
4. 想辦法把擠出機馬達的4 Pin做轉接與配對，這個只能多次跳線嘗試了，我也試了四次才正確運轉
5. HGX的用klipper的話Rotation distance是5.7，用赤兔原廠韌體M8011值的話5.7/3200=0.00178

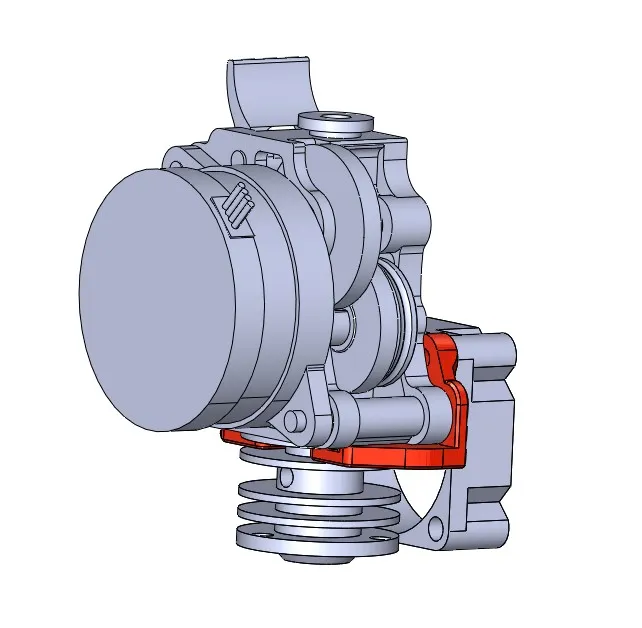

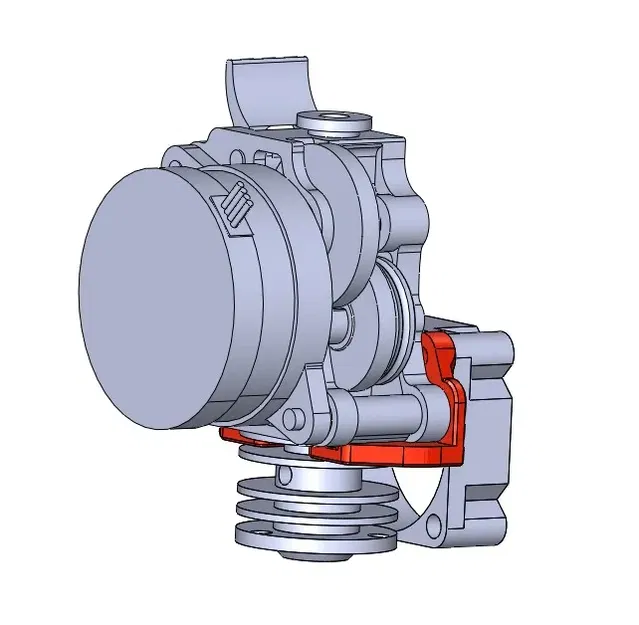

組合圖有提供STEP，也有原廠散熱片的STEP圖檔，我自己測繪的
