Das Problem

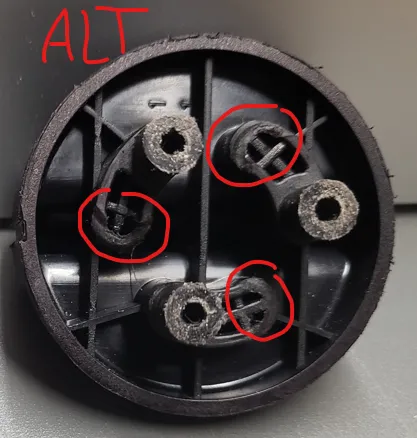

Der originale Feststellknopf des De'Longhi CGH1030D Grills hat eine bekannte Schwachstelle: Die kleinen Ecken des Rastmechanismus nutzen sich mit der Zeit ab ("werden dull") oder die Schraubdome im Inneren brechen. Das Ergebnis: Die Arretierung für die Grillplatten rastet nicht mehr ein, und der Grill kann nicht mehr in verschiedenen Positionen (z.B. halb offen) fixiert werden.

Die Lösung

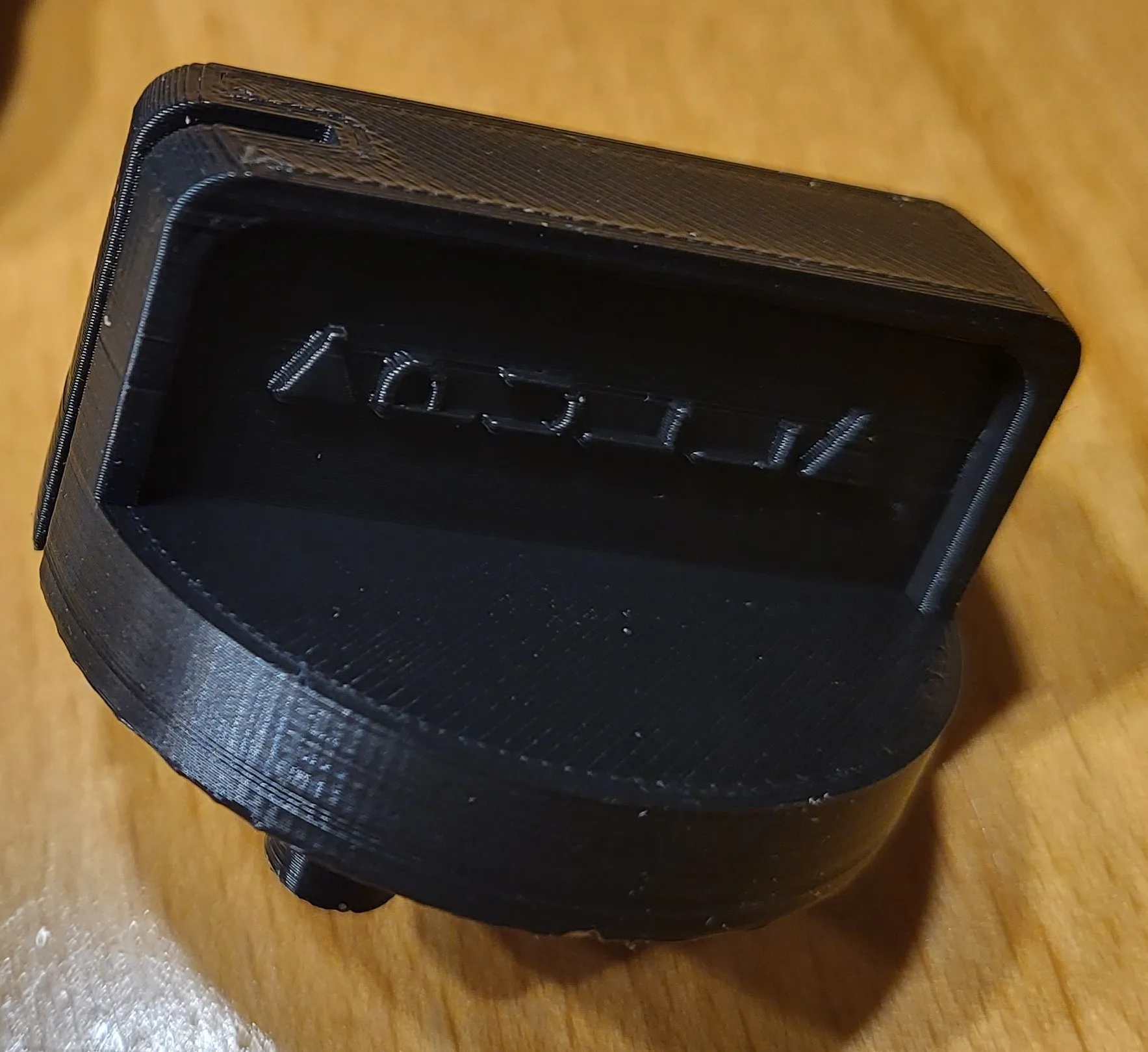

Dieses 3D-gedruckte Ersatzteil wurde als robusterer und passgenauer Ersatz entworfen, um die volle Funktionalität der Höhenverstellung des Grills wiederherzustellen und das Gerät vor dem Schrott zu retten.

Kompatibilität

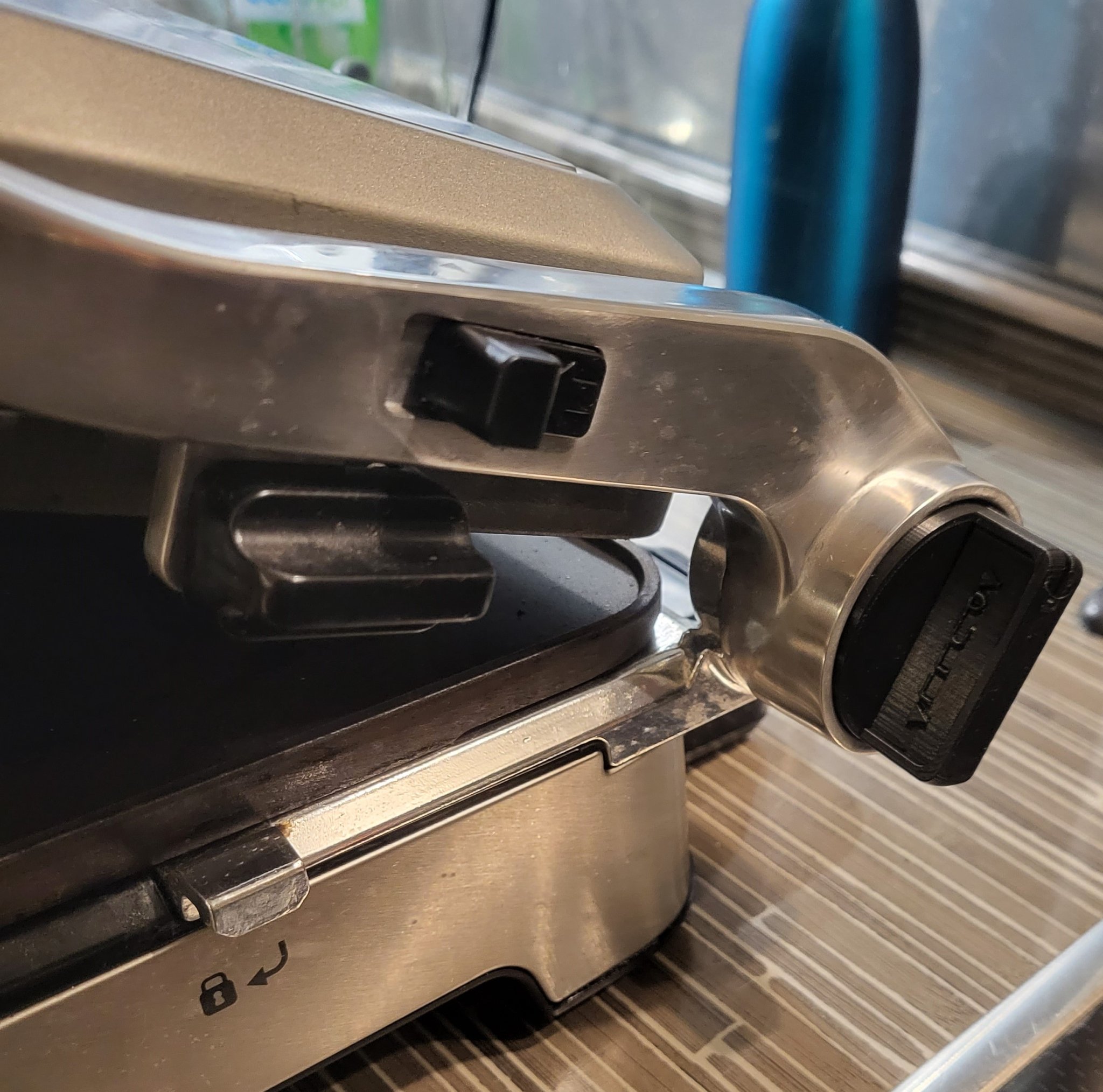

• Passend für: De'Longhi Multigrill, Modell CGH1030D.
• Könnte auch auf andere Modelle der Serie passen, dies wurde aber nicht getestet.

WICHTIGER SICHERHEITSHINWEIS

• Bedienung: Aus Sicherheitsgründen wird dringend empfohlen, den Grilldeckel immer vollständig nach hinten zu klappen (bis zum Einrastpunkt der Hauptscharniere), bevor Sie Speisen einlegen, wenden oder entnehmen. Verlassen Sie sich nicht allein auf die Arretierung des Knopfes, um den schweren, heißen Deckel in einer Zwischenposition zu halten, da ein Materialfehler des Drucks zu einem Herunterfallen führen könnte.
• Materialwahl: Verwenden Sie für dieses mechanische und hitzenahe Bauteil unbedingt ein stabiles und hitzebeständiges Material (siehe Druckeinstellungen).
• Stabilität prüfen: Prüfen Sie nach der Montage den festen Sitz und die Funktion des Knopfes sorgfältig, bevor Sie den Grill das erste Mal wieder aufheizen.

Druckeinstellungen

• Material: Ich habe das Modell erfolgreich aus PLA+ gedruckt, da der Knopf bei meinem Gerät nicht übermäßig heiß wird. Für universelle Sicherheit sind hitzebeständigere Materialien wie PETG oder ASA jedoch die bessere Wahl.

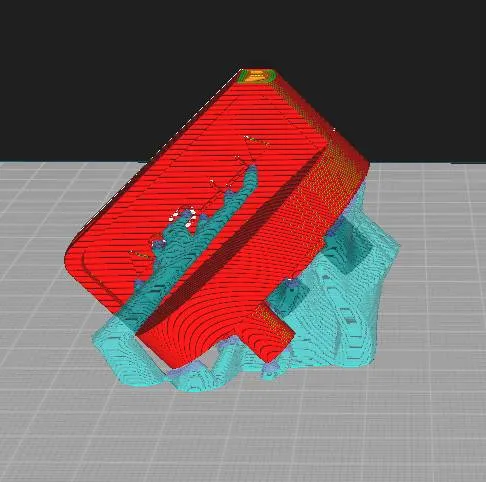

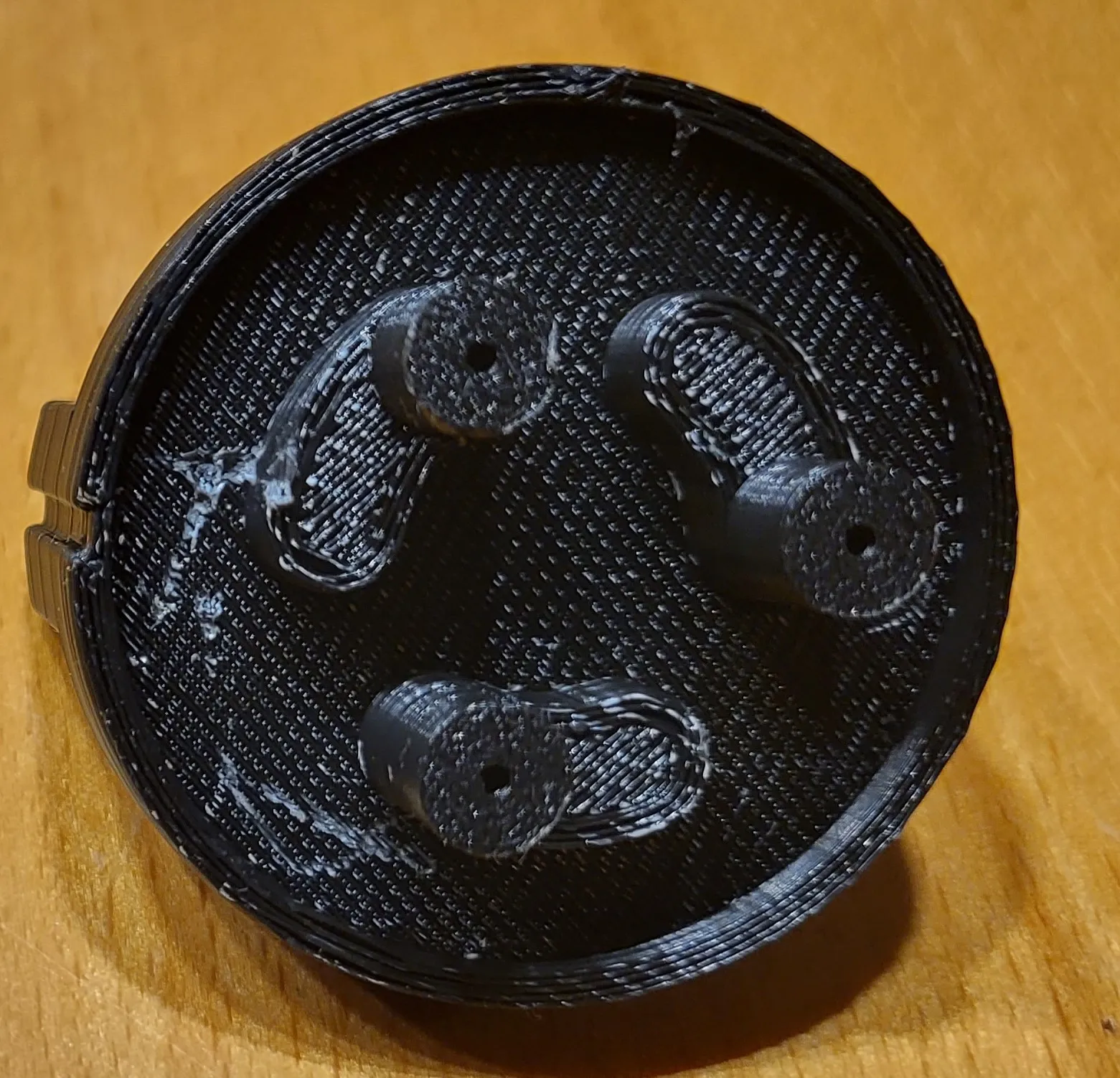

• Ausrichtung: Für maximale Stabilität der Schraubdome sollte der Knopf um 45° nach hinten geneigt gedruckt werden (siehe Foto auf der Modellseite).
• Stützstruktur (Supports): Ja, Stützstrukturen sind erforderlich. In der 45°-Ausrichtung lassen sie sich aber sehr gut entfernen.
• Schichthöhe: 0.16 mm oder 0.2 mm.
• Infill (Füllung): 50% oder mehr für maximale Stabilität.

Montageanleitung

WICHTIG: Ziehen Sie vor allen Arbeiten den Netzstecker des Grills!

1. Lösen Sie die Schrauben an den Haupt-Scharnieren des Grills, die den Deckel halten.
2. Um den Deckel abzunehmen, muss der Metallbügel der Scharniere mit etwas Kraft auseinandergedrückt werden.
3. Lösen Sie die 3 Schrauben an der Innenseite des Deckels, die den alten Feststellknopf halten.
4. ACHTUNG: Nehmen Sie den alten Knopf vorsichtig ab. Hinter dem Zahnrad des Mechanismus befindet sich eine kleine Feder! Passen Sie auf, dass diese nicht wegspringt.
5. Setzen Sie den neuen, gedruckten Knopf an, achten Sie auf die korrekte Position der Feder und des Zahnrads, und befestigen Sie ihn mit den 3 Originalschrauben.
6. Montieren Sie den Deckel wieder auf die Scharniere und ziehen Sie die Schrauben fest. Denken Sie daran: Die Schrauben gehen in Kunststoff. Ziehen Sie sie gefühlvoll fest, denn nach 'fest' kommt 'ab'!
7. Fertig!

Ich hoffe, dieses Ersatzteil hilft euch dabei, euren Grill zu retten!
