Nút Khóa Thay Thế Cho Máy Nướng De'Longhi MultiGrill CGH1030D

Vấn Đề

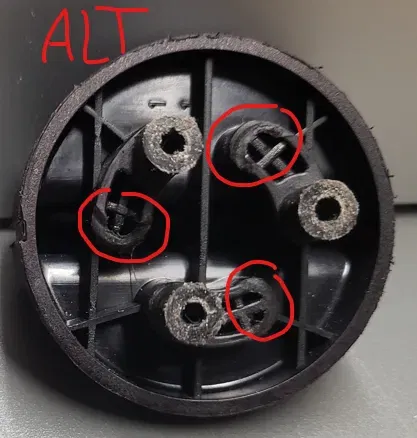

Nút khóa của máy nướng De'Longhi CGH1030D có một điểm yếu đã được biết đến: Các góc nhỏ của cơ chế khóa bị mòn dần theo thời gian ("bị lờn") hoặc các trụ ốc bên trong bị gãy. Kết quả: Khóa giữ các tấm nướng không còn khớp vào vị trí, và máy nướng không thể cố định ở các vị trí khác nhau (ví dụ: mở hé) được nữa.

Giải Pháp

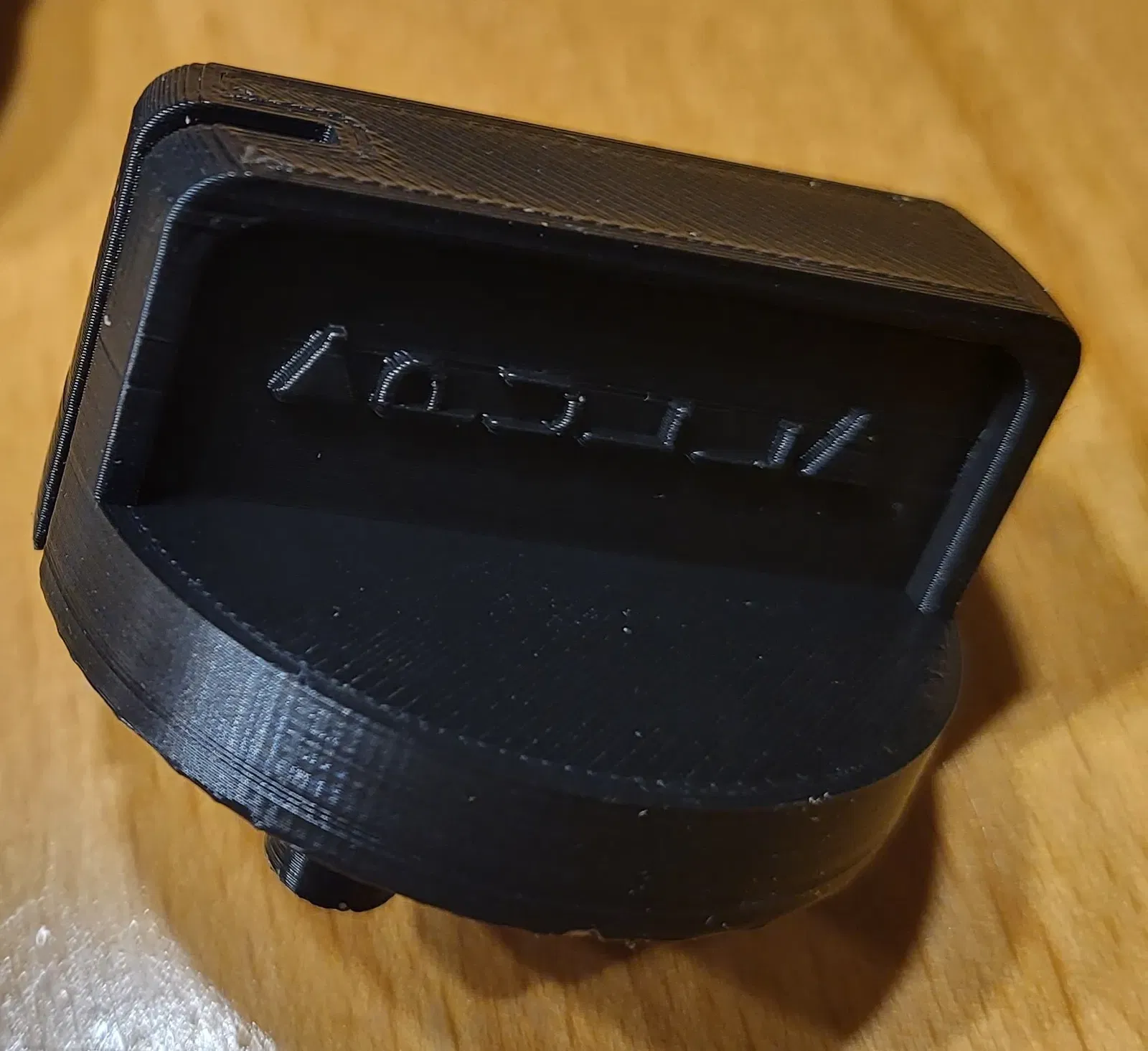

Bộ phận thay thế được in 3D này được thiết kế như một sự thay thế chắc chắn và vừa vặn hơn, nhằm khôi phục hoàn toàn chức năng điều chỉnh độ cao của máy nướng và cứu thiết bị khỏi bị bỏ đi.

Khả Năng Tương Thích

• Phù hợp với: Máy nướng De'Longhi, model CGH1030D.
• Có thể phù hợp với các model khác cùng dòng, nhưng chưa được kiểm tra.

LƯU Ý AN TOÀN QUAN TRỌNG

• Sử dụng: Vì lý do an toàn, bạn nên gập hoàn toàn nắp máy nướng ra phía sau (cho đến khi khớp với các bản lề chính) trước khi đặt thức ăn vào, lật hoặc lấy ra. Đừng chỉ dựa vào nút khóa để giữ nắp nặng, nóng ở vị trí trung gian, vì lỗi vật liệu in có thể khiến nắp bị rơi xuống.
• Lựa chọn vật liệu: Đối với bộ phận cơ khí và gần nhiệt này, hãy chắc chắn sử dụng vật liệu bền và chịu nhiệt tốt (xem cài đặt in).
• Kiểm tra độ ổn định: Sau khi lắp đặt, hãy kiểm tra kỹ xem nút có chắc chắn và hoạt động tốt không trước khi bật máy nướng nóng lên lần đầu.

Cài Đặt In

• Chất liệu: Tôi đã in thành công model này bằng PLA+, vì nút khóa trên thiết bị của tôi không bị nóng quá. Tuy nhiên, để an toàn hơn cho mọi trường hợp, các vật liệu chịu nhiệt tốt hơn như PETG hoặc ASA là lựa chọn tốt hơn.

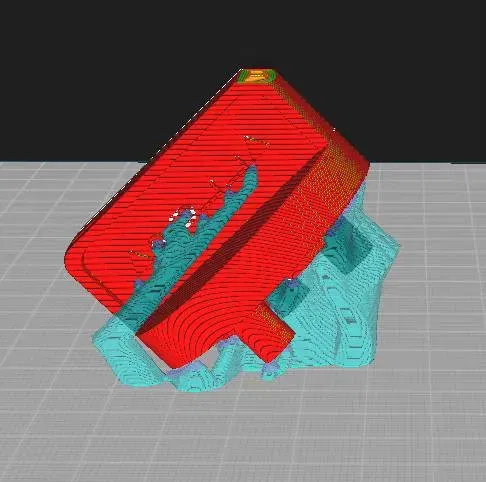

• Hướng in: Để đạt độ ổn định tối đa cho các trụ ốc, hãy in nút nghiêng 45° về phía sau (xem ảnh trên trang model).
• Cấu trúc hỗ trợ (Supports): Có, cần có cấu trúc hỗ trợ. Tuy nhiên, ở hướng nghiêng 45°, chúng rất dễ tháo.
• Độ dày lớp: 0.16 mm hoặc 0.2 mm.
• Infill (Độ đặc ruột): 50% trở lên để đạt độ ổn định tối đa.

Hướng Dẫn Lắp Ráp

QUAN TRỌNG: Rút phích cắm của máy nướng ra trước khi thực hiện mọi công việc!

1. Tháo các ốc vít ở bản lề chính của máy nướng, bộ phận giữ nắp.
2. Để tháo nắp, bạn cần dùng một chút lực để ép hai thanh kim loại của bản lề ra xa nhau.
3. Tháo 3 ốc vít ở mặt trong của nắp, bộ phận giữ nút khóa cũ.
4. CẨN THẬN: Tháo nút cũ ra một cách cẩn thận. Phía sau bánh răng của cơ chế có một lò xo nhỏ! Cẩn thận để nó không bị văng ra.

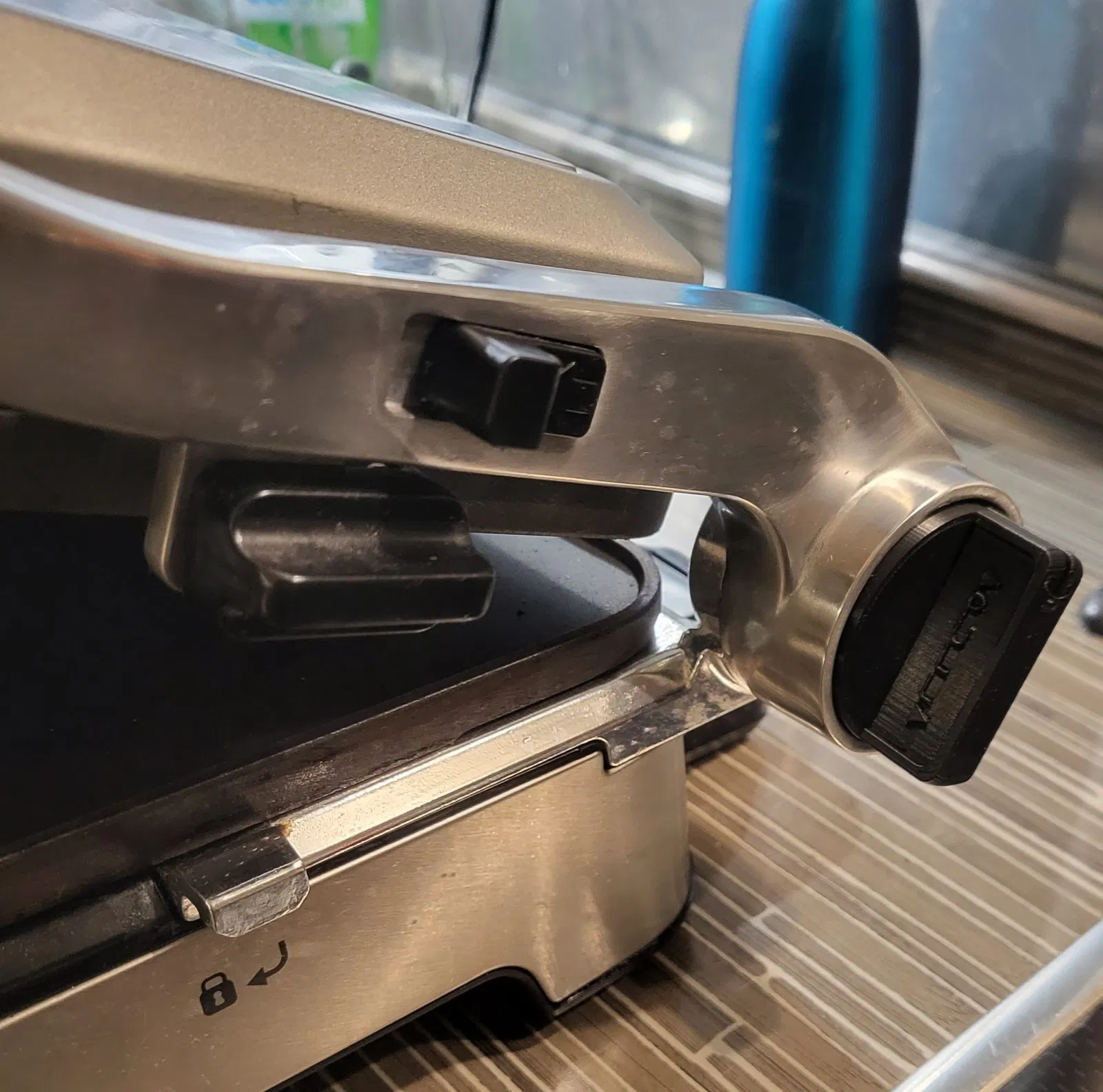

5. Đặt nút in mới vào, đảm bảo vị trí lò xo và bánh răng chính xác, sau đó cố định bằng 3 ốc vít nguyên bản.
6. Lắp lại nắp vào bản lề và siết chặt các ốc vít. Hãy nhớ: Các ốc vít này đi vào nhựa. Vặn vừa đủ chặt, vì sau "chặt" là "gãy"!
7. Hoàn tất!

Hy vọng bộ phận thay thế này sẽ giúp các bạn cứu chiếc máy nướng của mình!
