Mehcore

ĐÂY KHÔNG PHẢI LÀ BÌNH CHỨA ÁP SUẤT, THỨ DUY NHẤT CHỊU ÁP SUẤT LÀ VAN ĐƯỢC SẢN XUẤT HÀNG LOẠT

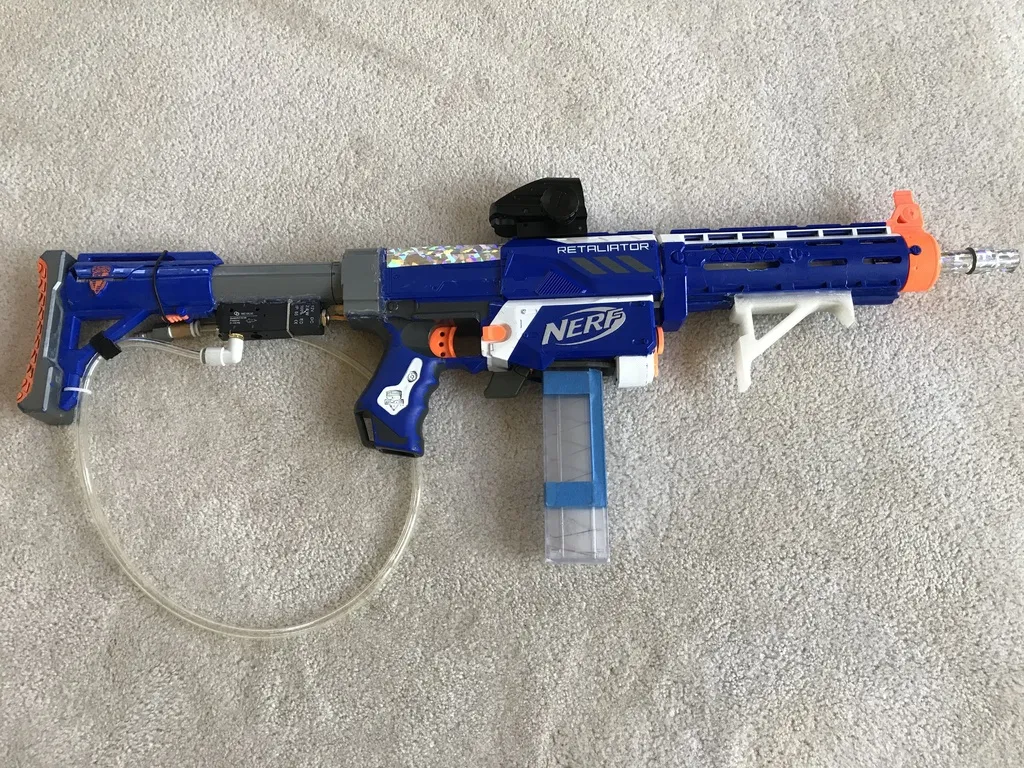

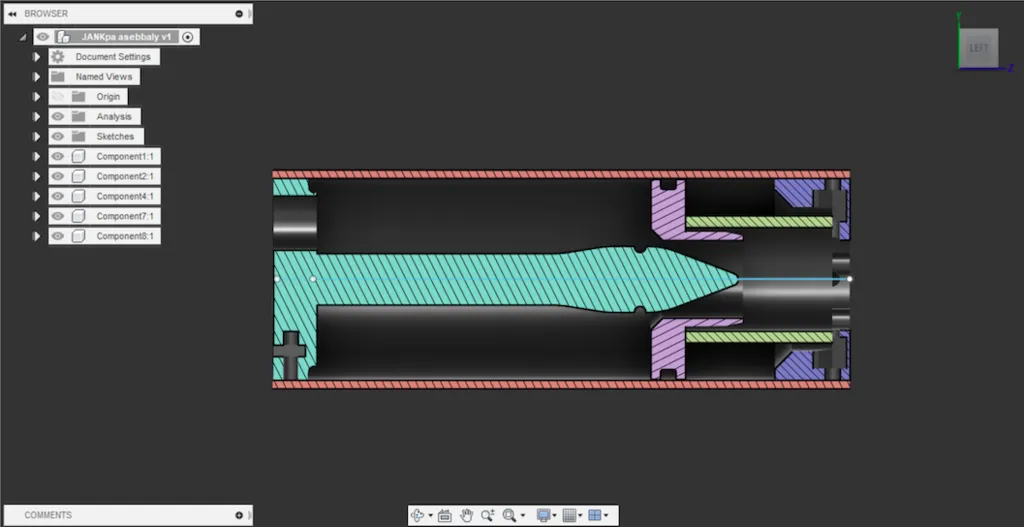

Cái core này hoạt động giống y như cái core của Colin. Nếu muốn biết chi tiết hơn về cách nó hoạt động thì xem bài đăng reddit của ảnh nha. Tụi tui là bạn bè và cái này được làm cùng lúc với blaster và core của ảnh. Cả hai cùng bắt đầu dự án của mình vào khoảng thời gian đó dựa trên cùng một khái niệm.

https://www.reddit.com/r/Nerf/comments/gd0g4e/nerf_polarstar_a_fully_3d_printed_200_fps_16_dps/?utm_source=share&utm_medium=ios_app&utm_name=iossmf

Để làm cái core này bạn sẽ cần:

• Ống đồng 30mm 9/16
• Ống đồng 100mm 17/32
• 2 cái o-ring lớn của caliburn (Dash -123)
• 1 cái o-ring nhỏ của caliburn (Dash -012)
• Ống piston 100mm của caliburn
• Một bộ nối push connector 1/8 inch npt tùy chọn
• Một lò xo https://www.mcmaster.com/9657K454
• 7 con đai ốc 2.5mm (mình thích loại này https://www.mcmaster.com/90592A080)
• 7 con vít 2.5mm (mình thích loại này https://www.mcmaster.com/91430A083)
• Một micro arduino để điều khiển van
• Một buck converter để cấp nguồn cho arduino
• Một bo mạch mosfet vì bạn không thể chạy 12V vào arduino
• Và một van solenoid

Mình xài loại này

https://www.ebay.com/itm/Pneumatic-3-Way-Electric-Solenoid-Air-Control-Cylinder-Valve-12V-DC-1-8-Inch/121648669252?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D1%26asc%3D57476%26meid%3Dc2c5454e5f28400ea8efd1aee03a5cd3%26pid%3D100005%26rk%3D1%26rkt%3D12%26mehot%3Dpp%26sd%3D233200865609%26itm%3D121648669252&_trksid=p2047675.c100005.m1851

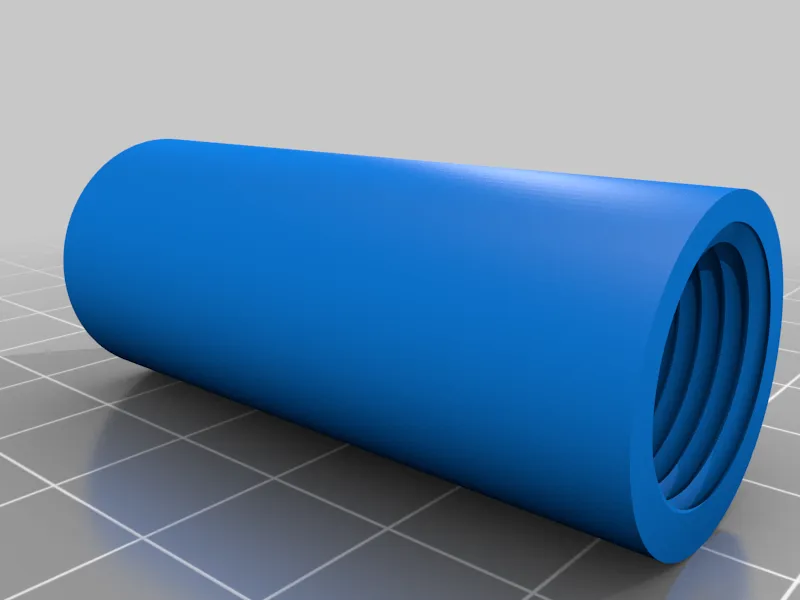

1. Gắn ống 9/16 vào breech, dùng keo và loe đầu ống cho chắc.
2. Làm tương tự với ống 17/32 trong ống piston.
3. Đảm bảo ống 17/32 đã được cắt ở đầu ram và loe vào trong bằng dụng cụ cắt ống.

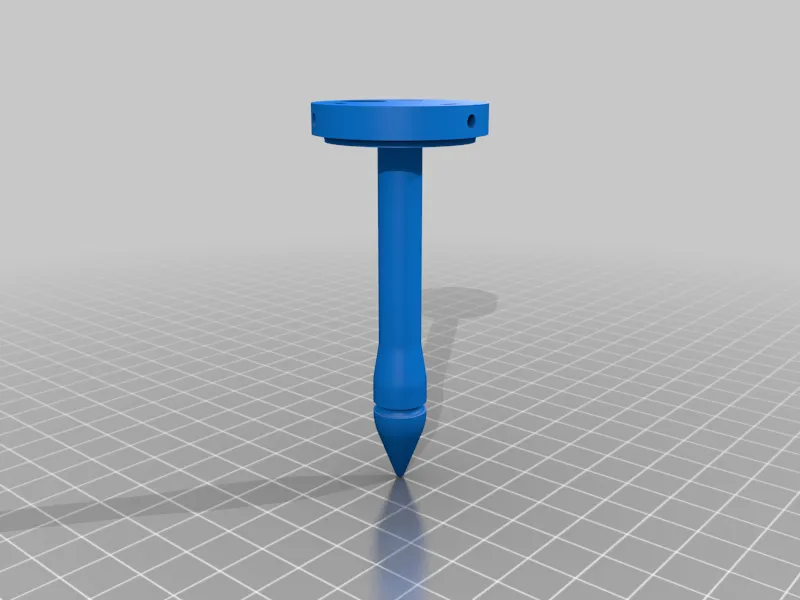

4. Chế keo siêu dính O-ring vào rãnh ở đáy phần nhọn.

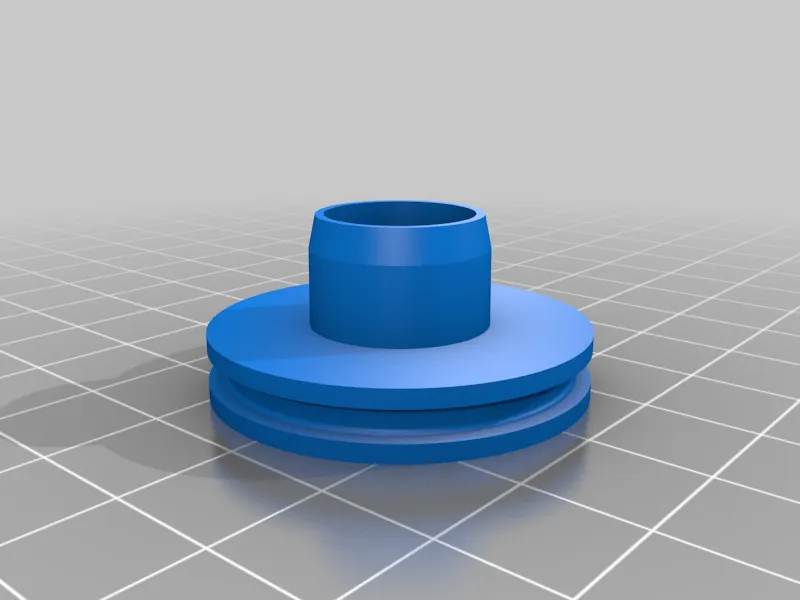

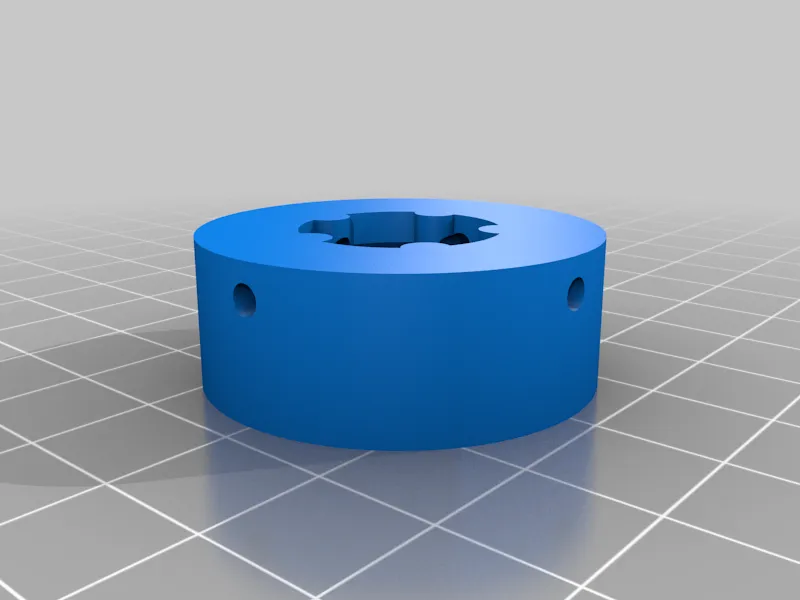

5. Đặt cả hai nắp cuối vào ống piston caliburn và khoan lỗ tương ứng.
6. Khoét lỗ cho nắp vít nằm phẳng.
7. Lắp bộ nối push connector với băng tan (teflon tape).
8. Bôi trơn mọi thứ, lắp lò xo, piston và các nắp cuối.
9. Xong!
10. Nếu có thắc mắc gì về cách làm cái core này thì liên hệ mình trên reddit nha (u/1megajoey).

Phần dây điện thì mình không có khả năng vẽ sơ đồ mạch điện đúng chuẩn, nhưng mình có gửi kèm code arduino mình xài. Bạn cần chỉnh lại thời gian cho phù hợp vì mỗi core có ma sát khác nhau.

Mình in tất cả các bộ phận trên máy prusa MK3 nên bạn có thể gặp một vài vấn đề về dung sai.
