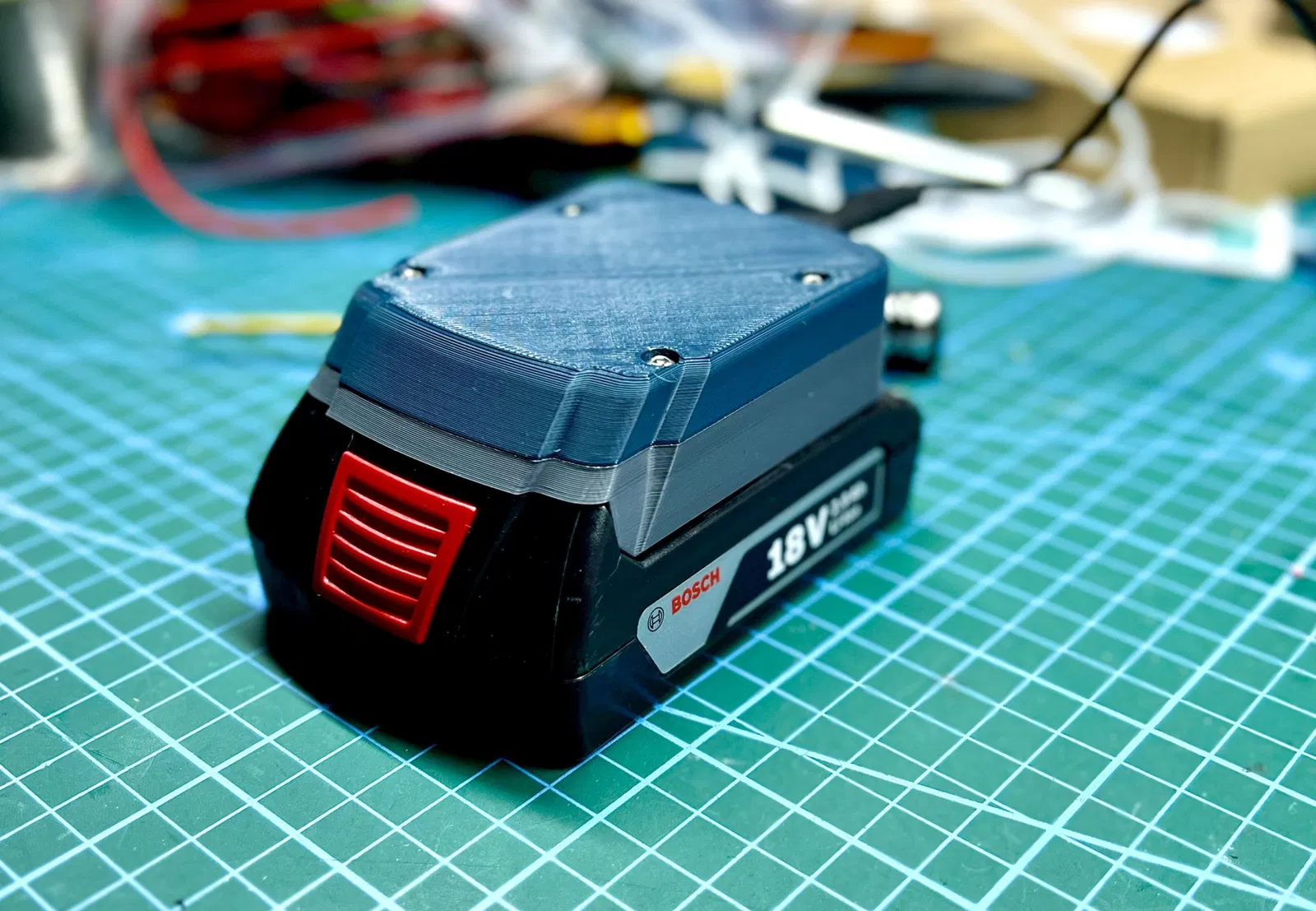

Bộ Chuyển Đổi Pin Bosch 18V sang XT60 - Có CAD
- Lượt tải
- 338
- Lượt thích
- 58
- Lượt coi
- 1.904
- Bản remix
- 0
- Bình luận
- 1
File 4 3,2 MB
- InterfaceTop_1765779833.stepSTEP · 433,8 KB
- InterfaceTop_1765779834.stlSTL · 389,9 KB
- BatteryInterface_1765779834.stepSTEP · 1,1 MB
- BatteryInterface_1765779835.stlSTL · 1,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #69821
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

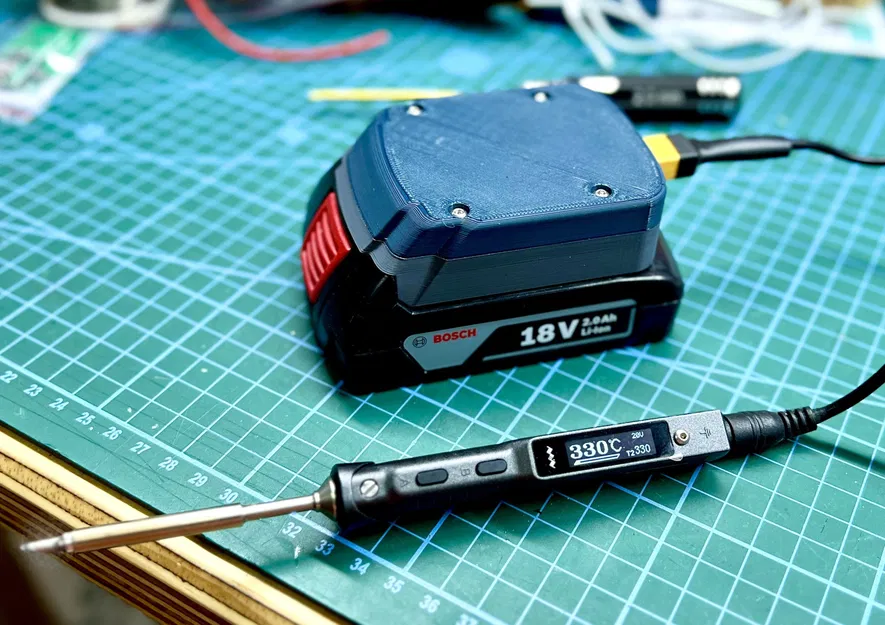

Đây là bản remix từ kênh Youtube Functional Print Friday, một bộ chuyển đổi pin không dây cho mỏ hàn Pinecil.

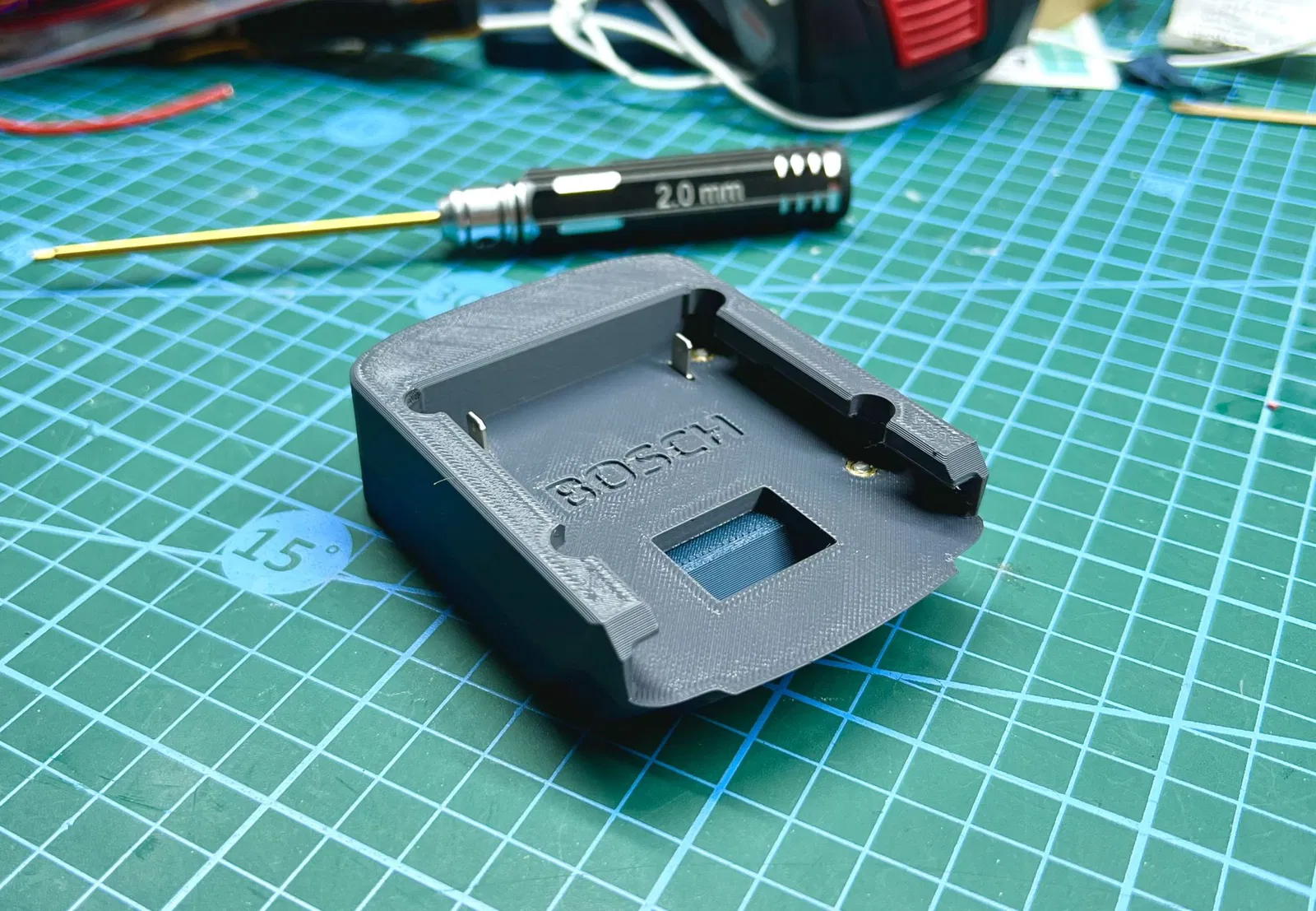

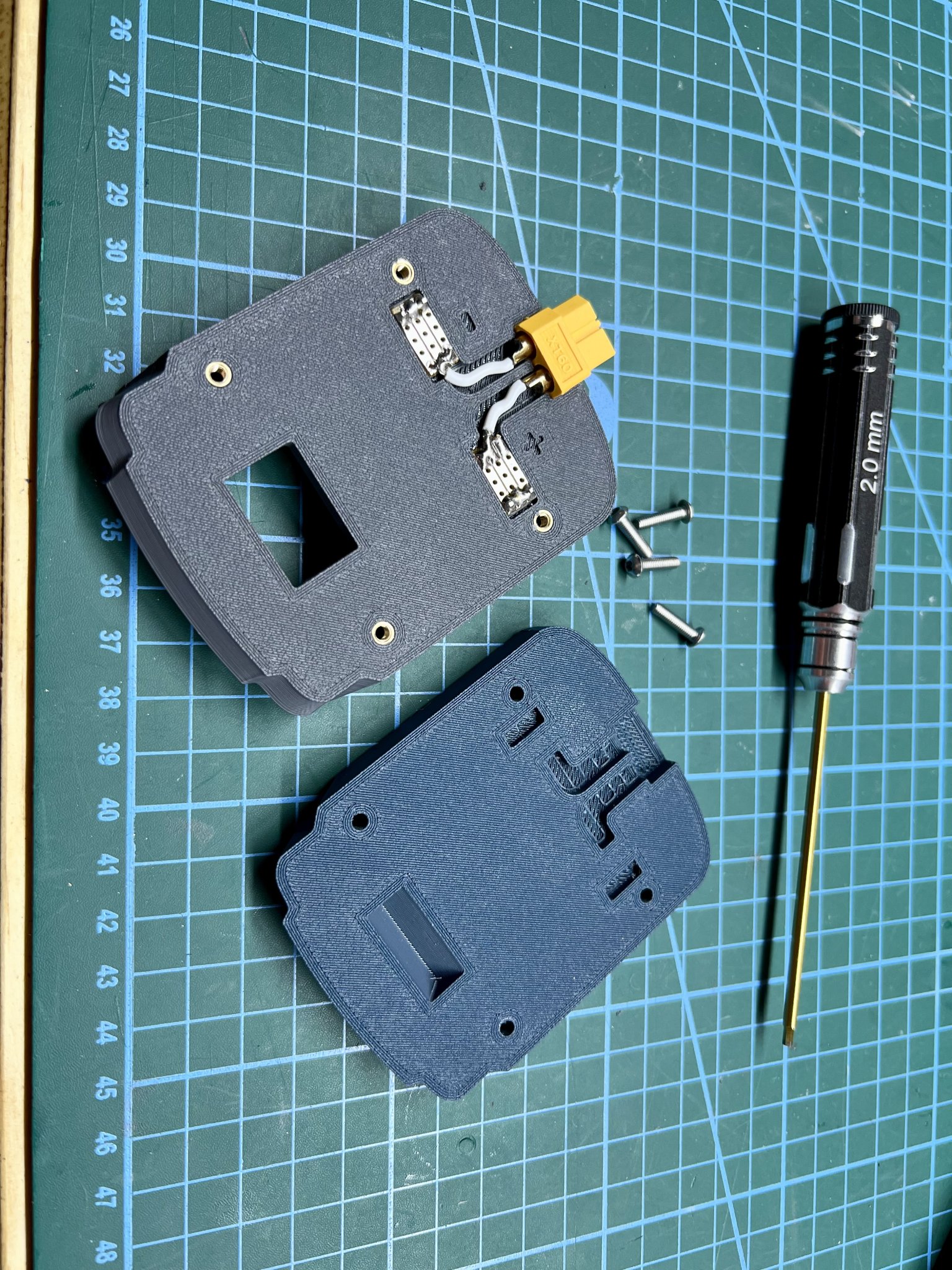

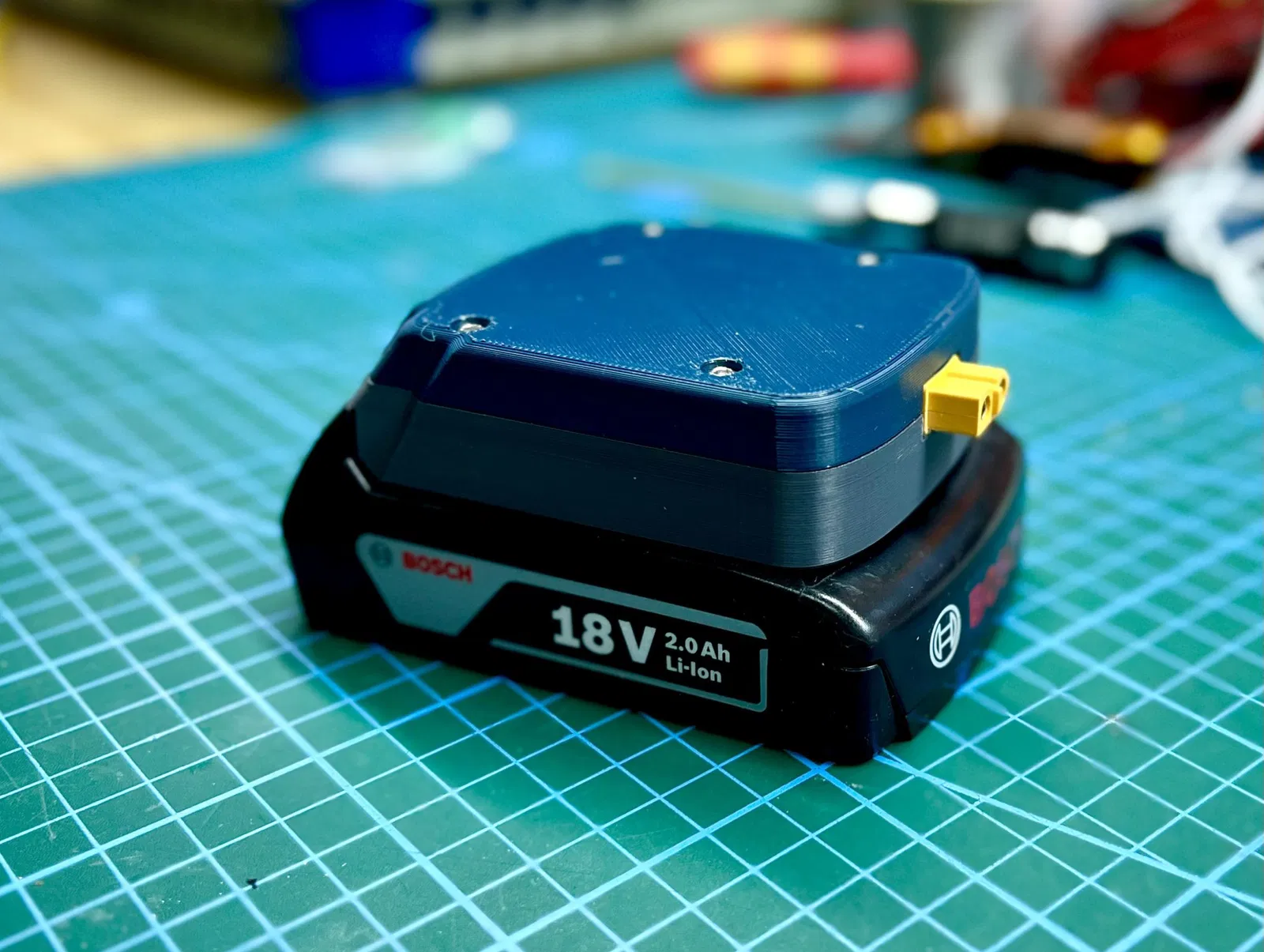

Chủ yếu, nó bao gồm một đầu nối XT60 được tích hợp sẵn trong bộ phận để làm cho nó linh hoạt hơn một chút, giúp gọn gàng hơn. Tôi đã thay đổi cách bộ chuyển đổi kết nối với pin bằng cách sử dụng các đầu nối lưỡi gắn trên PCB và một dải nhỏ Vero-board được cắt theo kích thước. Nó rất chắc chắn và giúp quá trình lắp ráp dễ dàng hơn so với việc cố gắng cắt các dải thép tấm để sử dụng làm điểm tiếp xúc.
Cuối cùng, tôi đã chuyển từ sử dụng đai ốc M3 sang insert ren nhiệt (M3,4L,5D) để việc lắp ráp bớt rắc rối hơn. Bạn sẽ thấy có các rãnh lớn đẹp mắt trong thanh trượt của bộ chuyển đổi pin để tránh đầu mỏ hàn chạm vào, do đó có thể lắp insert ren nhiệt từ phía dưới. Điều này ngăn chặn các insert ren nhiệt bị tuột ra khỏi nhựa.
Tôi đã bao gồm các tệp Step được chuyển đổi và làm sạch từ các tệp STL gốc.
In các tệp theo hướng của tệp STL; Bạn sẽ cần hỗ trợ ở giao diện pin và có thể ở các khu vực có đầu nối và dây đi dây. Độ khớp của đầu nối XT60 khá chặt, nhưng tôi khuyên bạn nên dùng một ít keo CA để giữ nó cố định trên mô hình giao diện pin. Rõ ràng là bạn không nên dùng keo ở cả hai khoang trên và dưới. Tôi đã sử dụng vít đầu nút M3 x12 - độ dài chính xác là quan trọng để không ảnh hưởng đến pin.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 4
- Tổng dung lượng
- 3,2 MB
- File lớn nhất
- 1,3 MB
