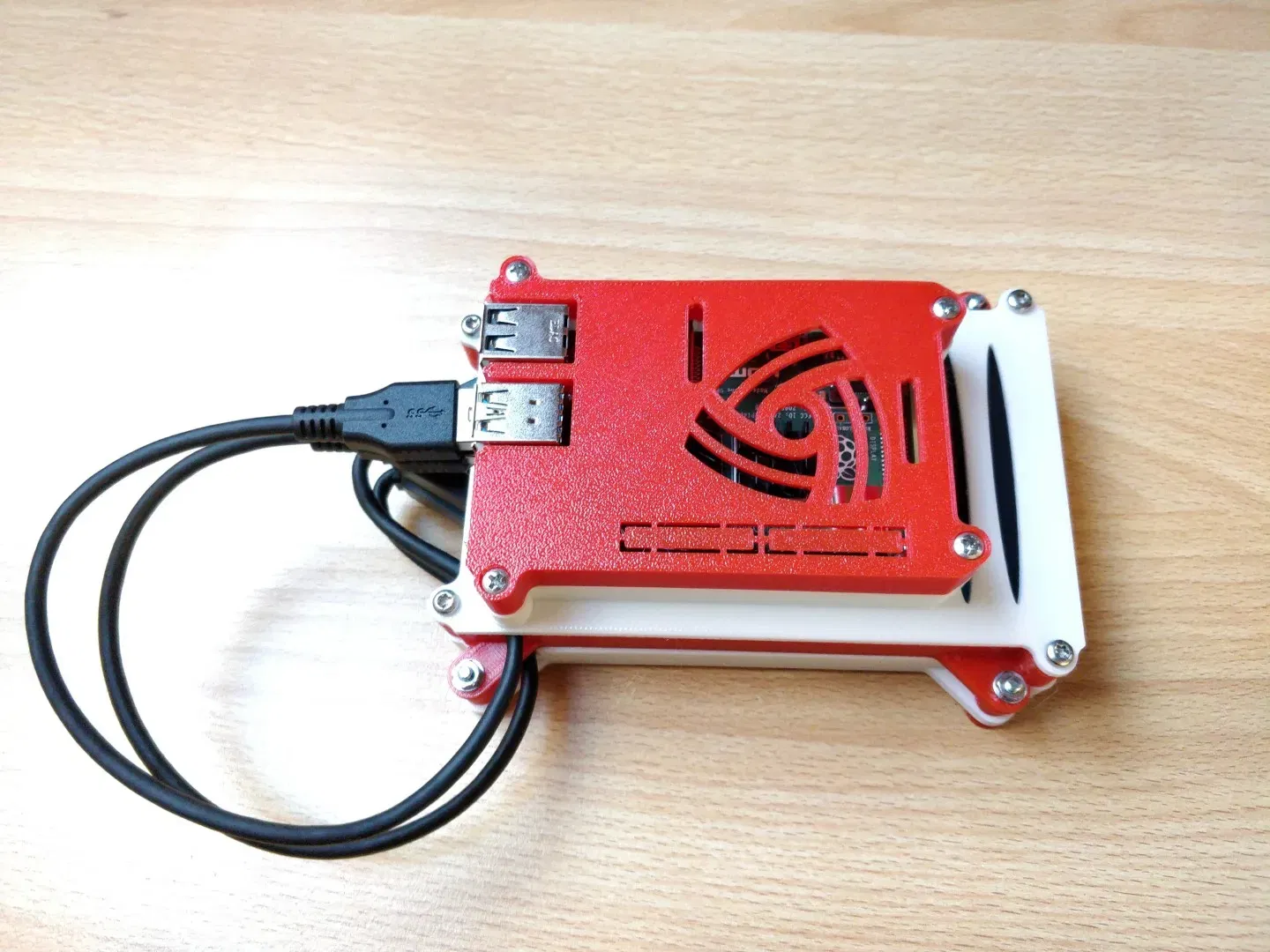

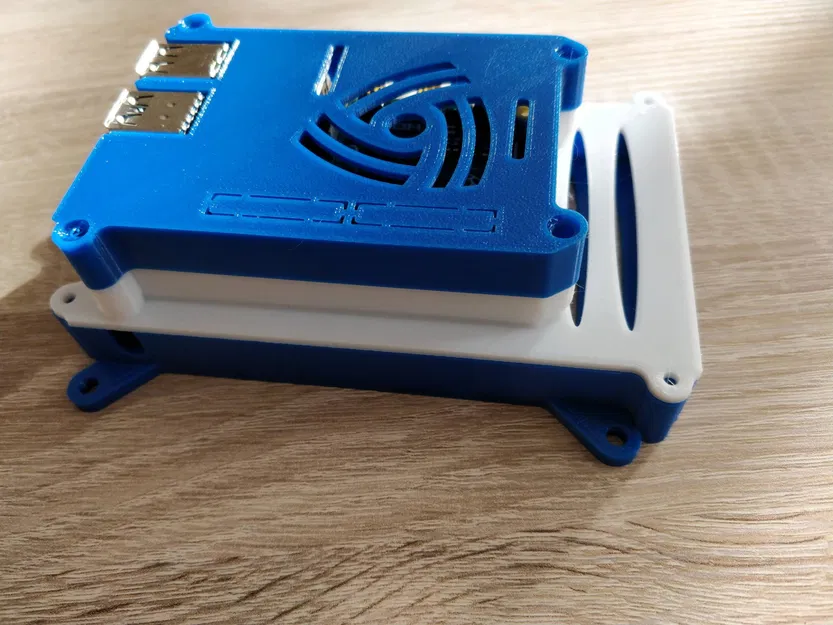

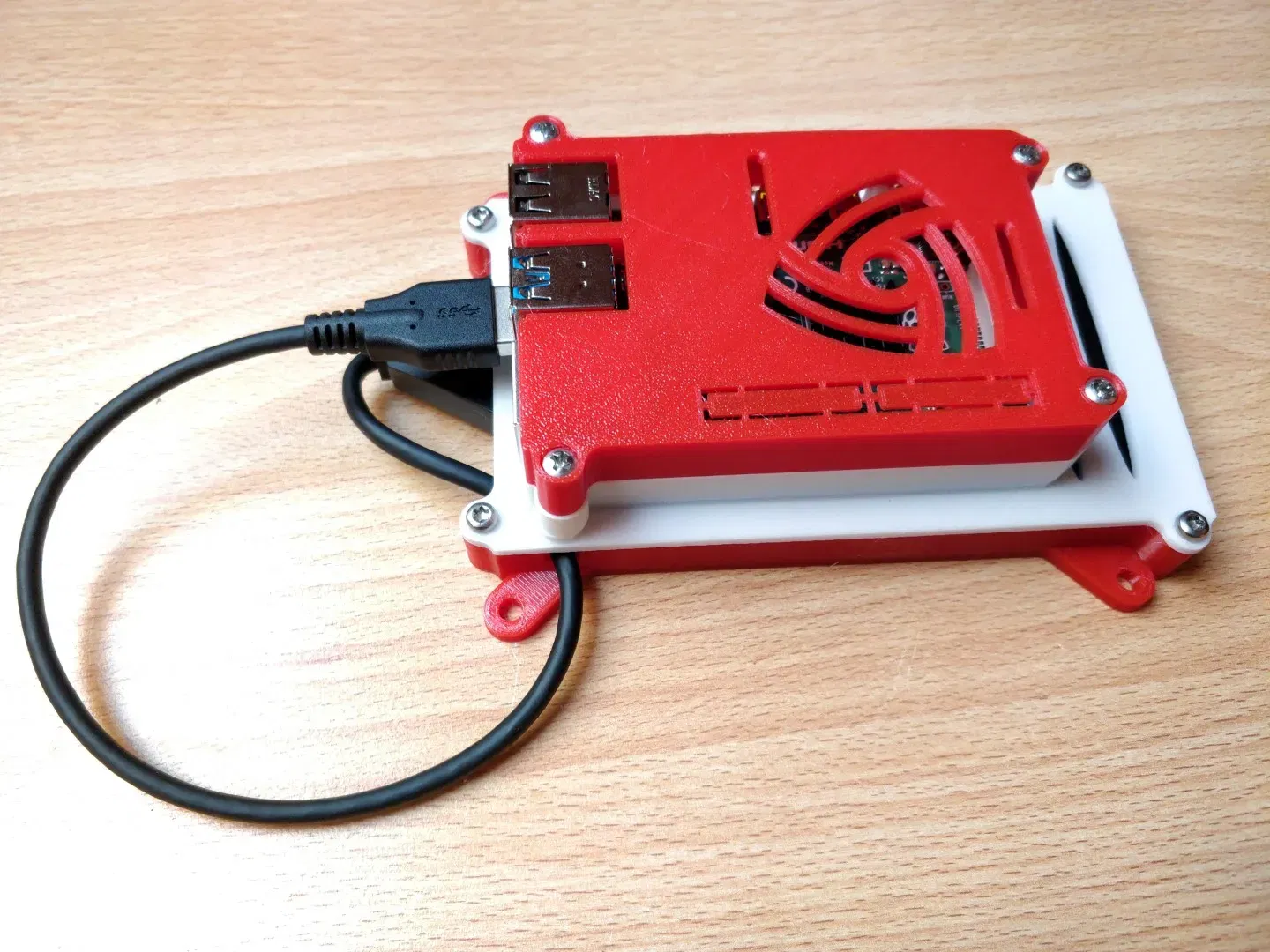

Vỏ Raspberry Pi 4 có Đế gắn SSD/HDD 2.5"
Đây là vỏ Raspberry Pi 4 có kèm đế gắn SSD/HDD 2.5", được tùy chỉnh từ nhiều bộ phận khác nhau. Bản cập nhật bao gồm các tùy chọn cho quạt, chân đế và các loại adapter USB SATA khác nhau, giúp bạn dễ dàng mở rộng khả năng lưu trữ cho Raspberry Pi của mình.
Mô tả
Ai làm xong nhớ khoe nha!
Xem thêm bản Raspberry Pi 5 của mình nè: https://www.printables.com/de/model/641817-raspberry-pi5-active-cooler-with-modular-25-ssdhdd

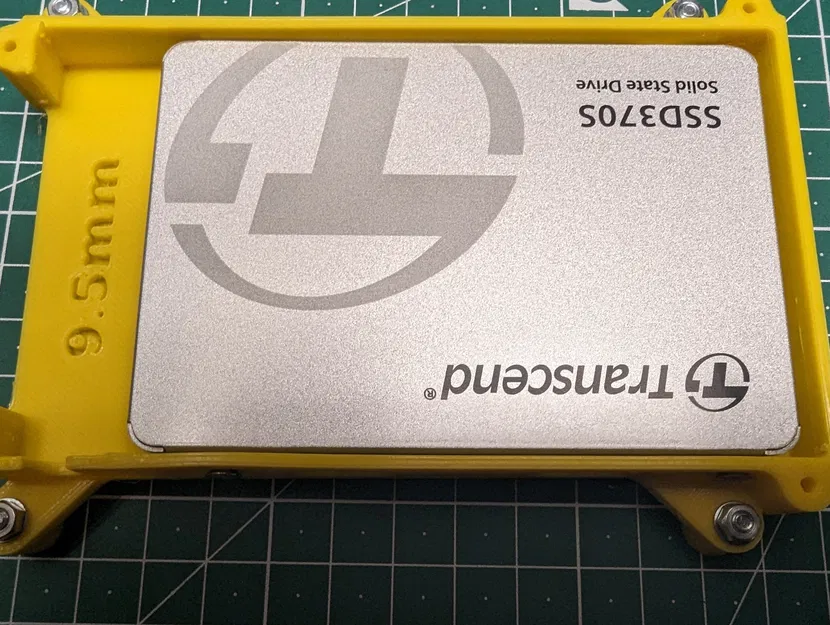

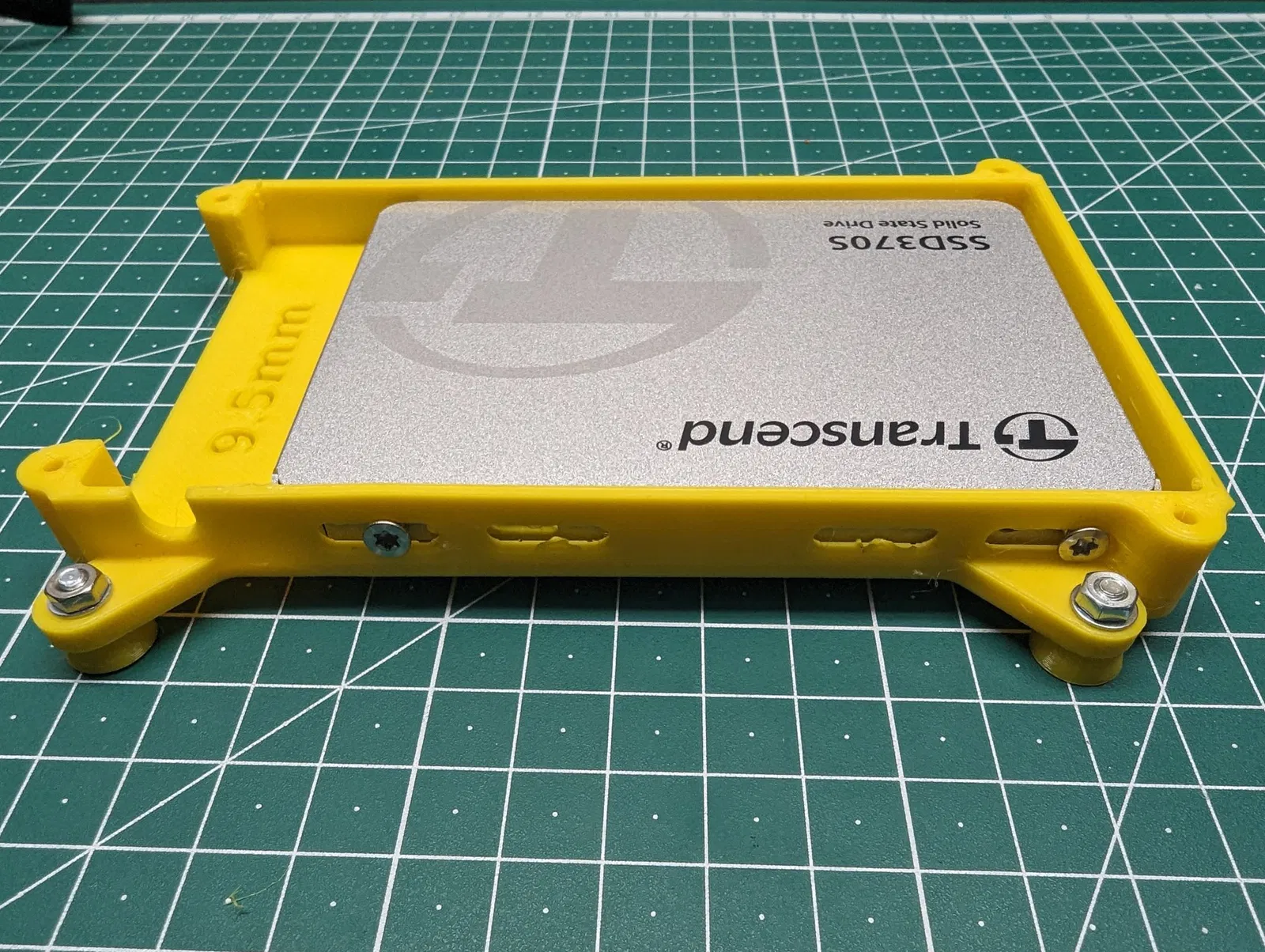

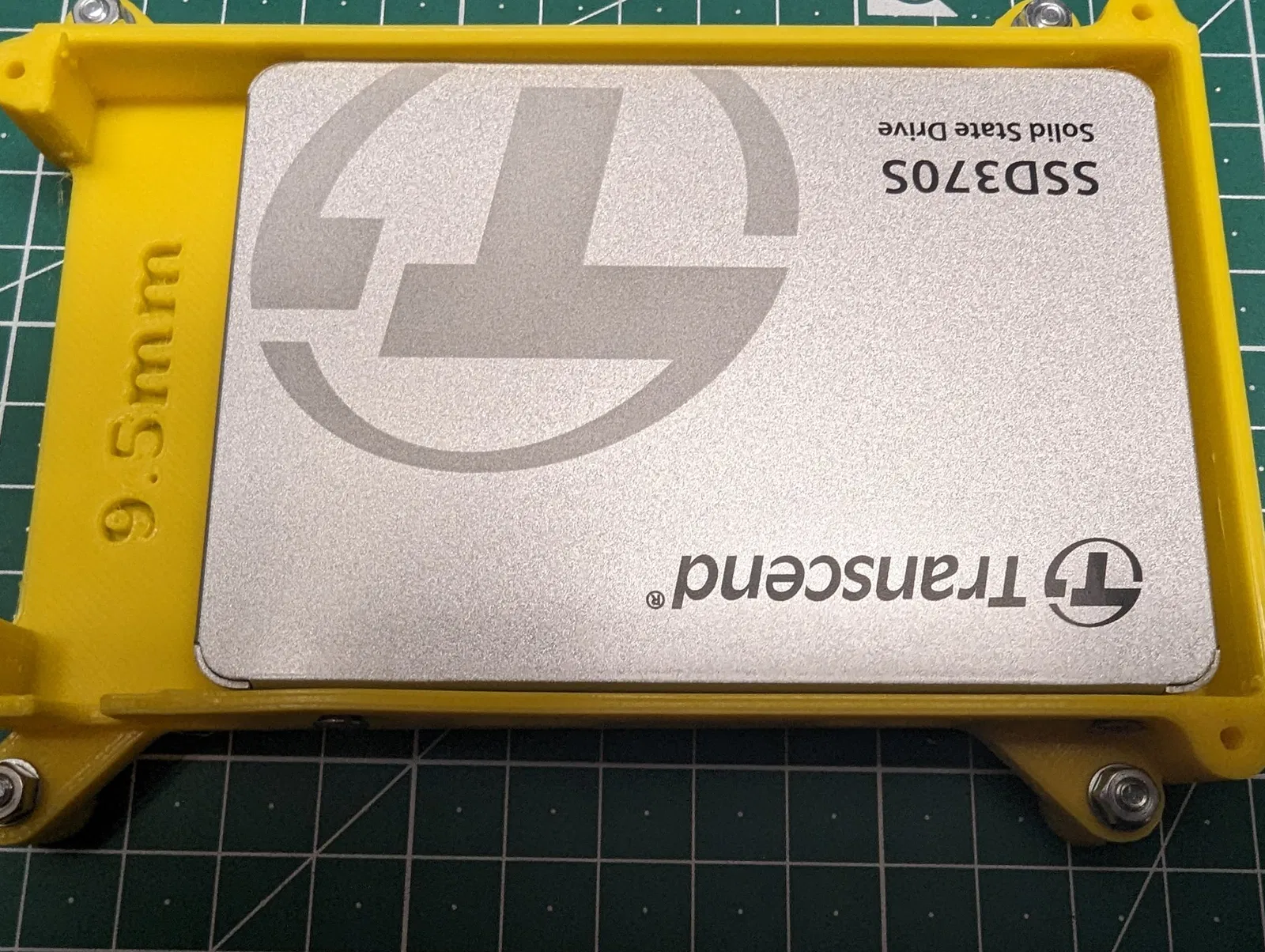

CẬP NHẬT 11.11.2023: Thêm bản rpi3b-2.5drive_b14_notch_with_screw_holes để gắn SSD bằng ốc M3

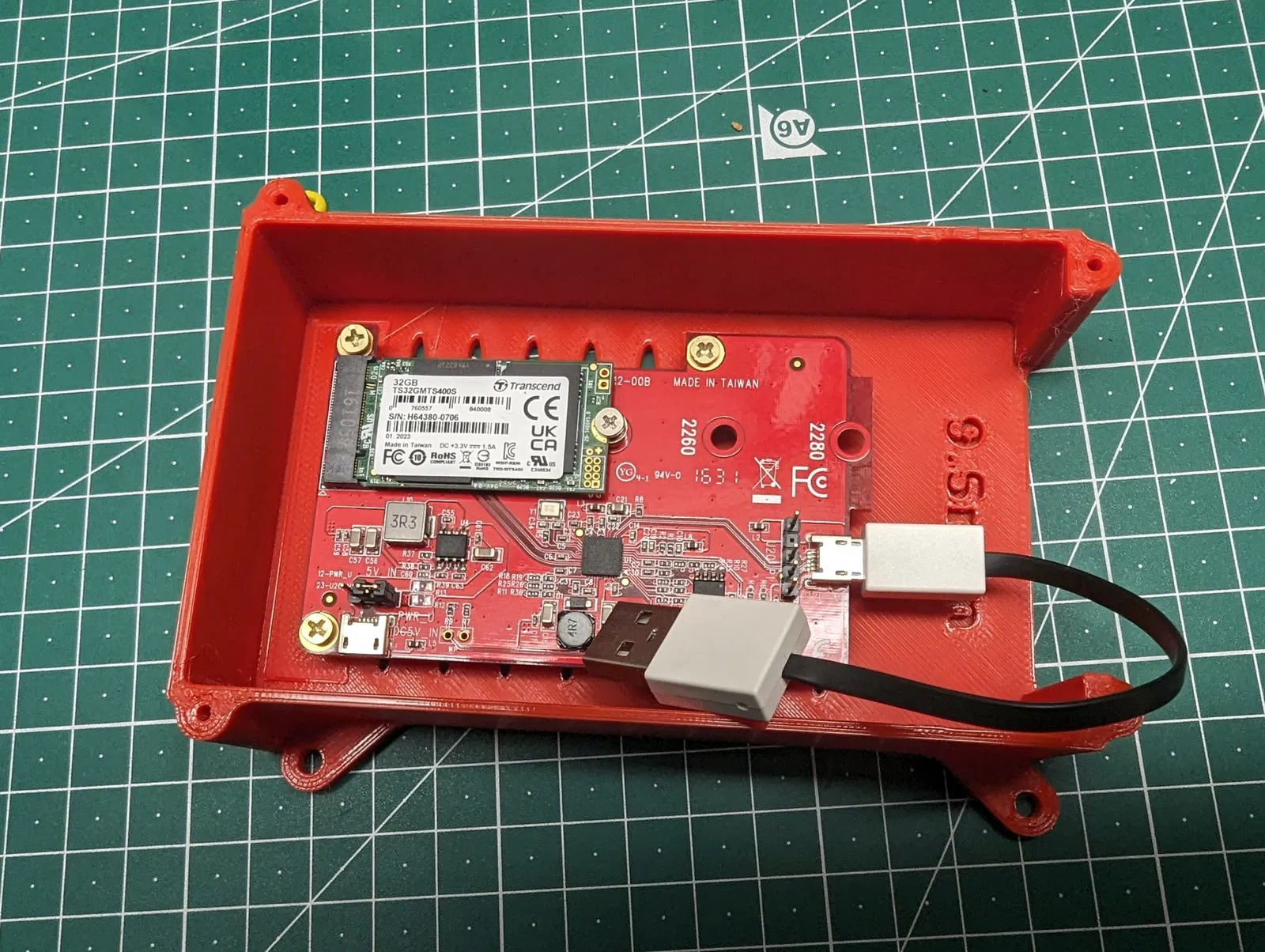

CẬP NHẬT 05.11.2023: Thêm Vỏ cho Bộ chuyển đổi Renkforce M.2 SATA/USB

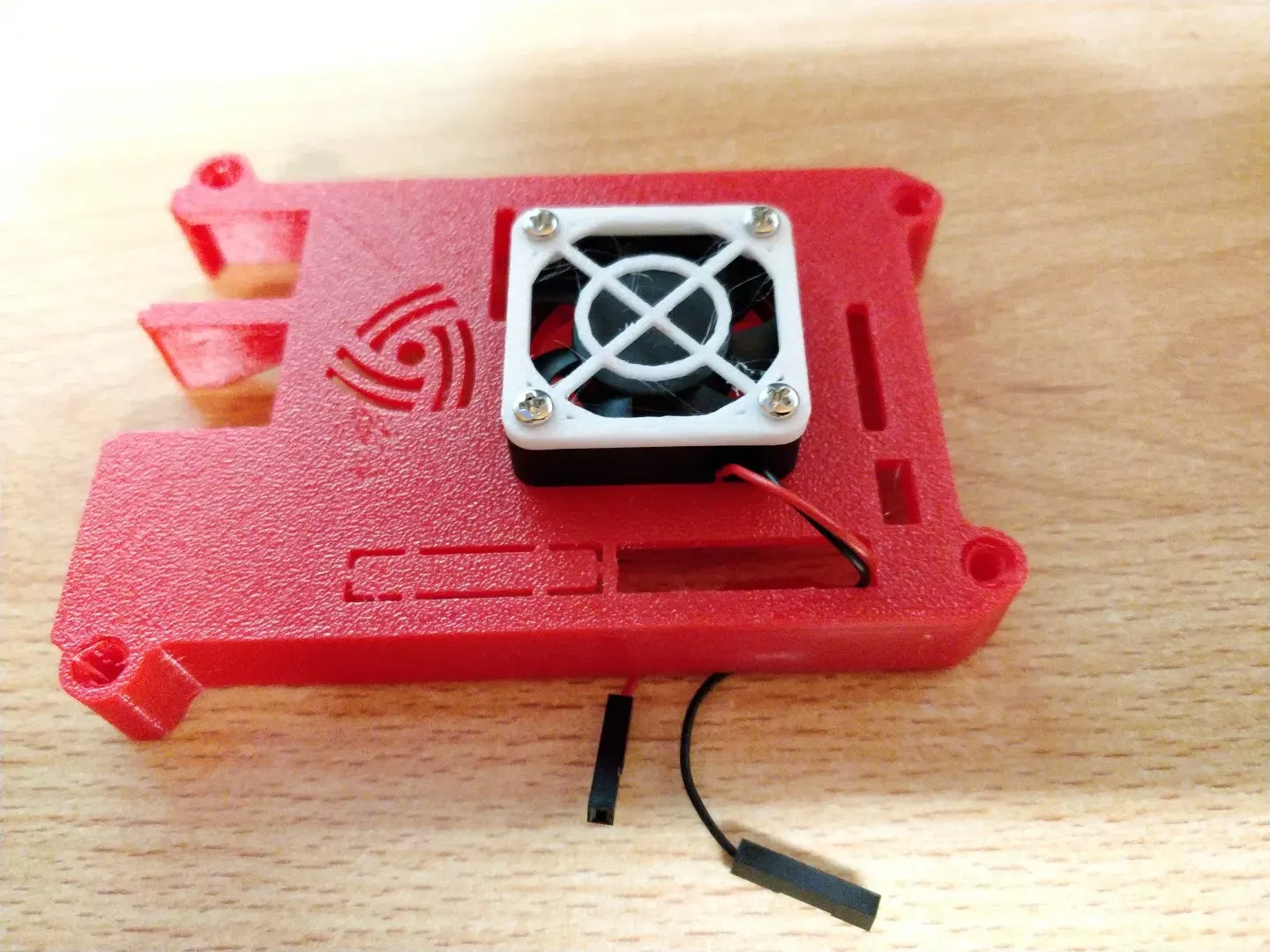

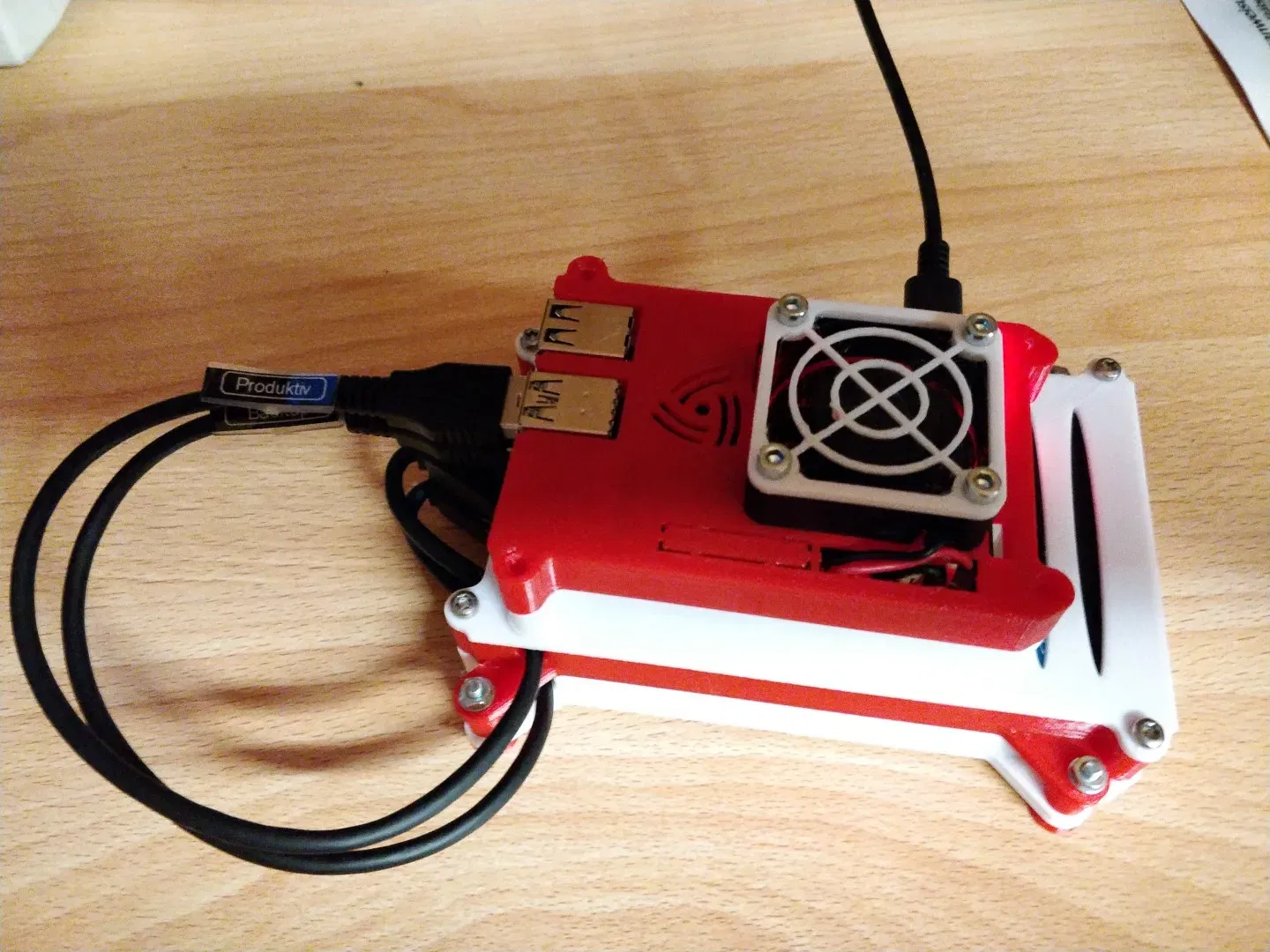

CẬP NHẬT 06.10.2020: Thêm hai Vỏ trên có hỗ trợ Quạt (Quạt 30mm hoặc 40mm). Với bản quạt 30mm bạn cần ốc M2.5, còn bản quạt 40mm thì cần ốc M3. Nếu muốn, bạn có thể gắn thêm lưới che quạt ở trên. Mình đã in cái này: https://www.thingiverse.com/thing:2802474

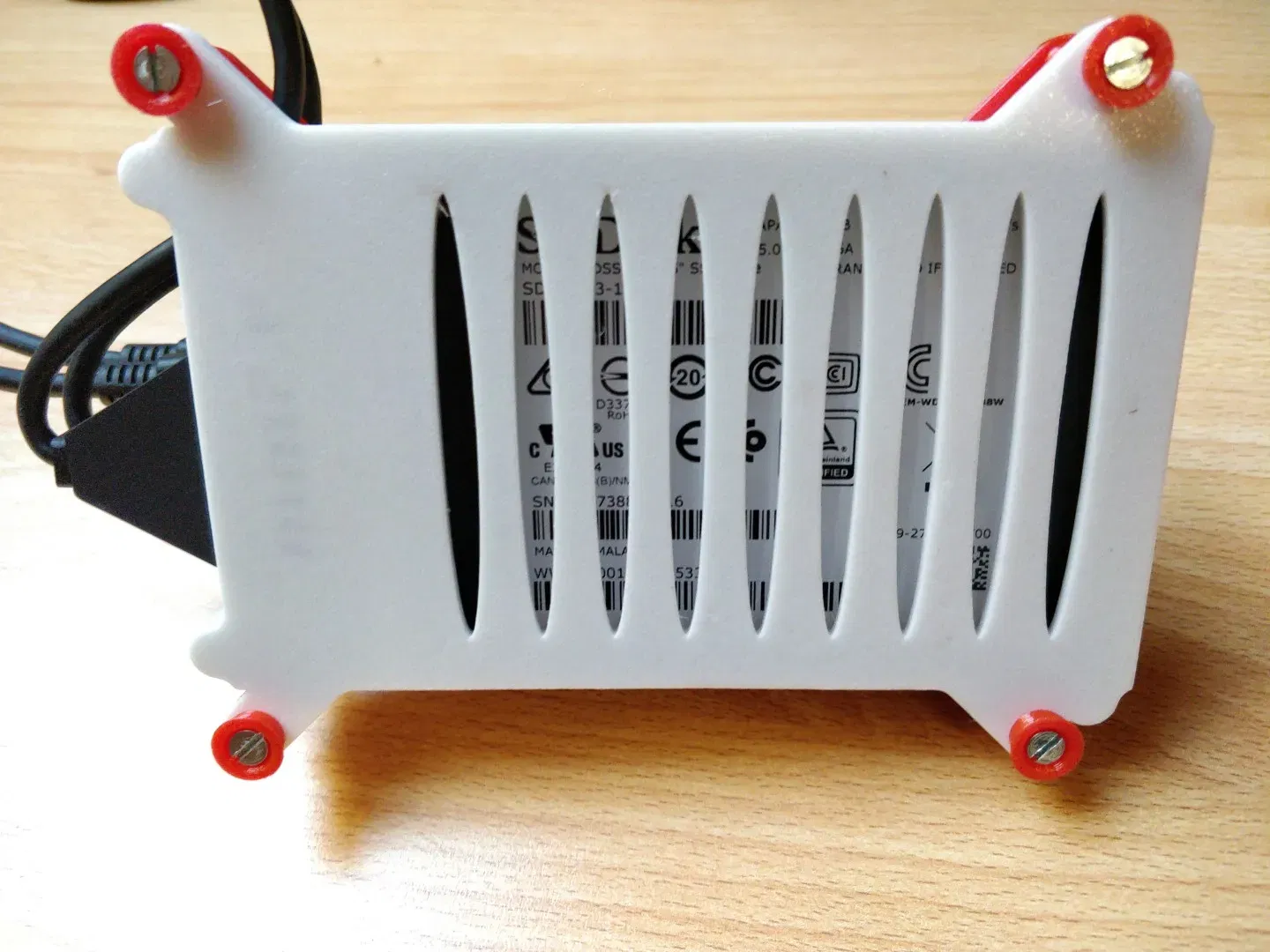

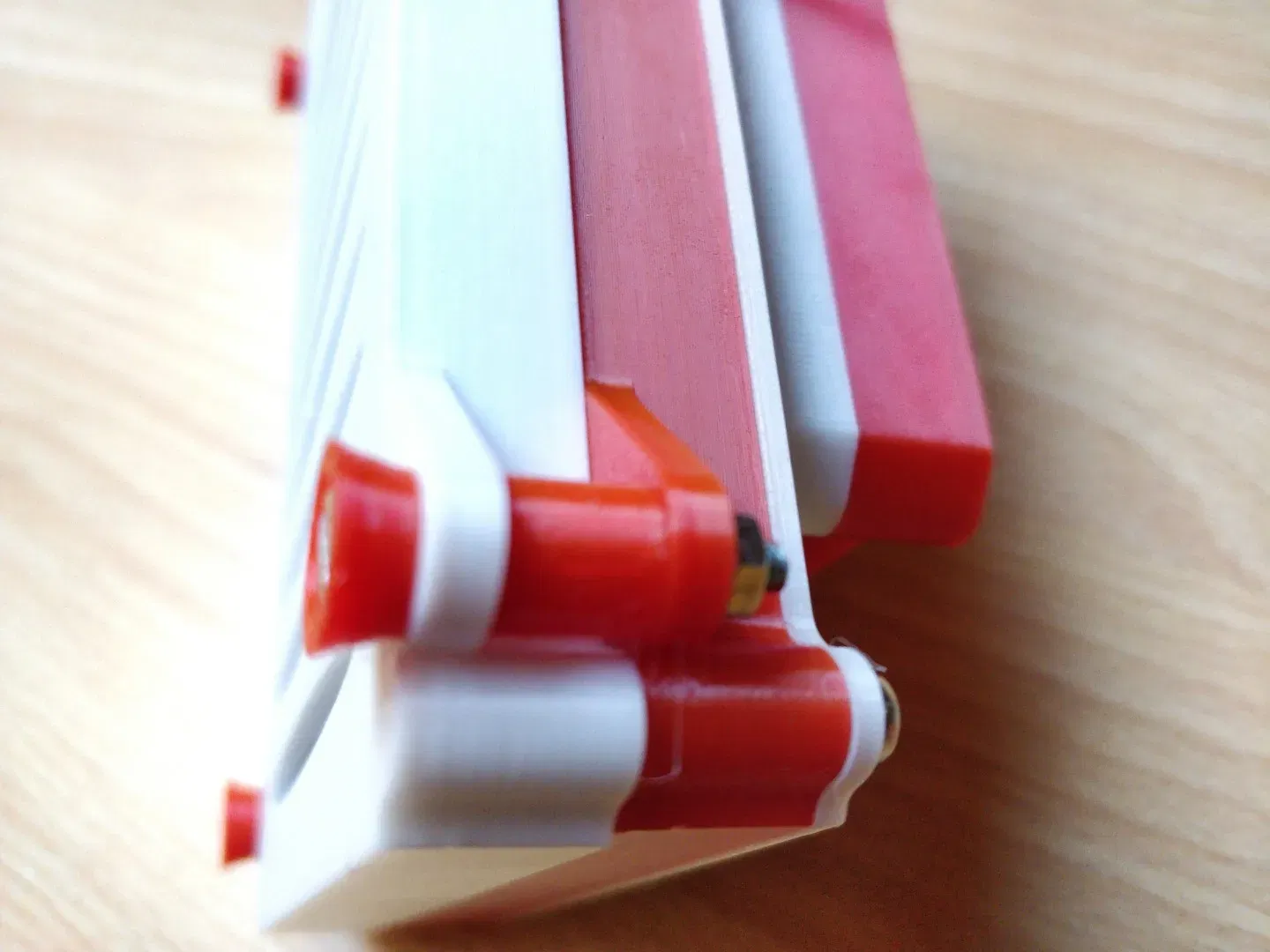

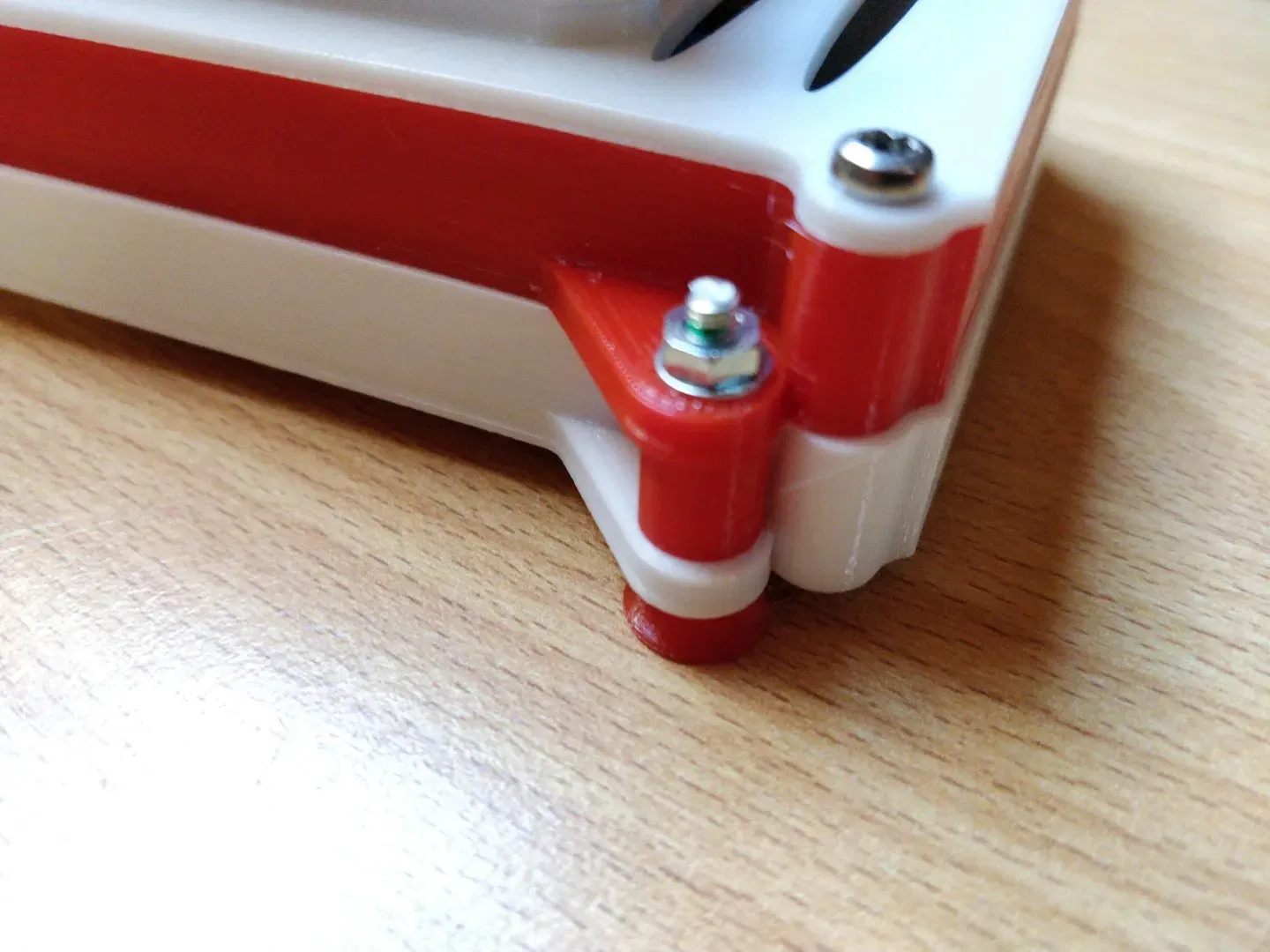

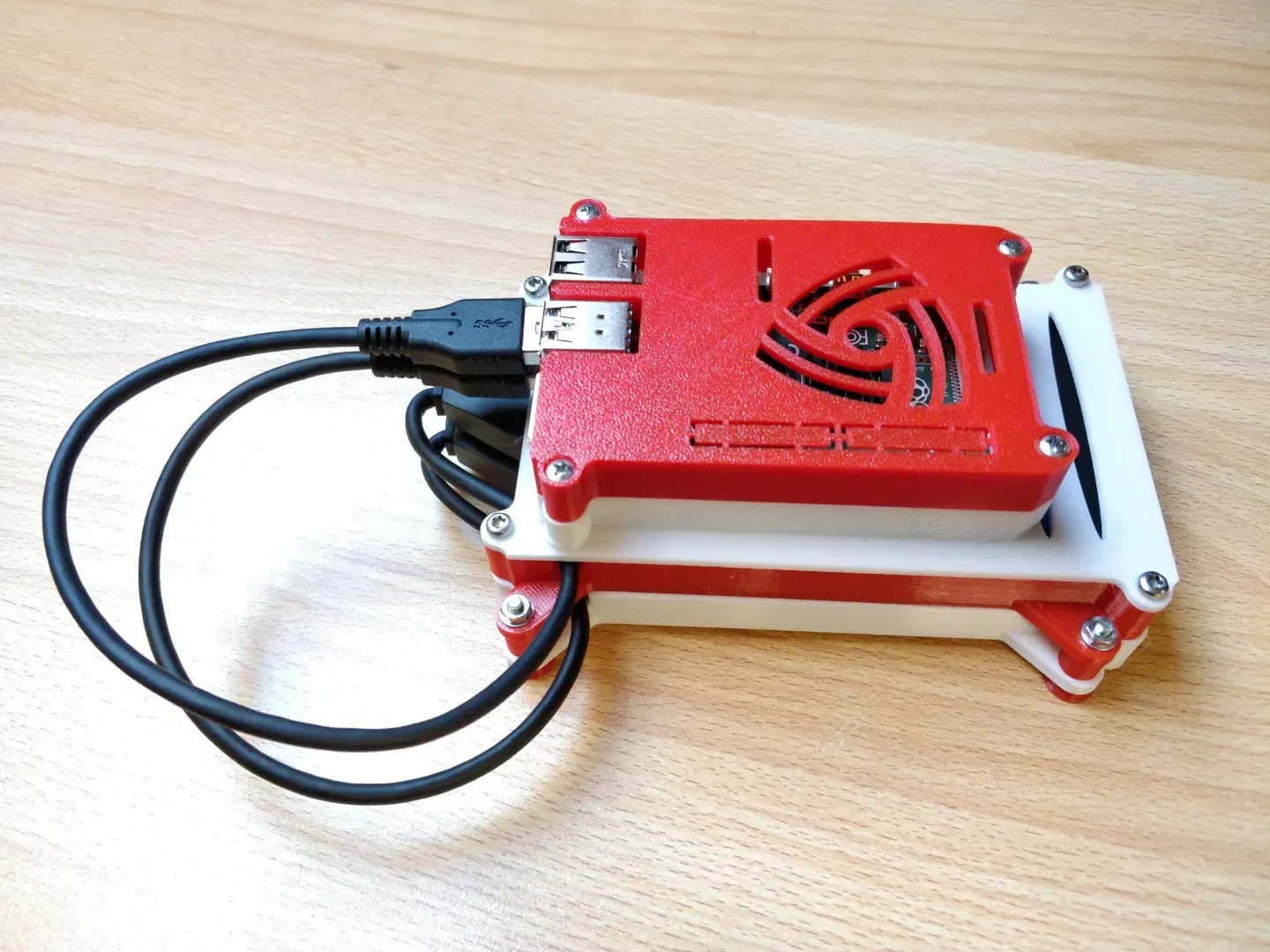

CẬP NHẬT 30.09.2020: Thêm Vấu nối và Chân đế. Giờ bạn có thể dễ dàng gắn thêm hai (hoặc nhiều hơn) ổ đĩa vào chồng Raspi ;-). Để gắn hai ổ đĩa, bạn chỉ cần 4 ốc đầu chìm M3x25, 4 long đền M3 và 4 đai ốc M3. Nếu muốn gắn nhiều ổ đĩa hơn, bạn cần ốc dài hơn.
CẬP NHẬT 28.09.2020: Thêm Vỏ SSD với rãnh lớn hơn
Đây là bản remix của Vỏ Raspberry Pi 4: https://www.thingiverse.com/thing:3714695

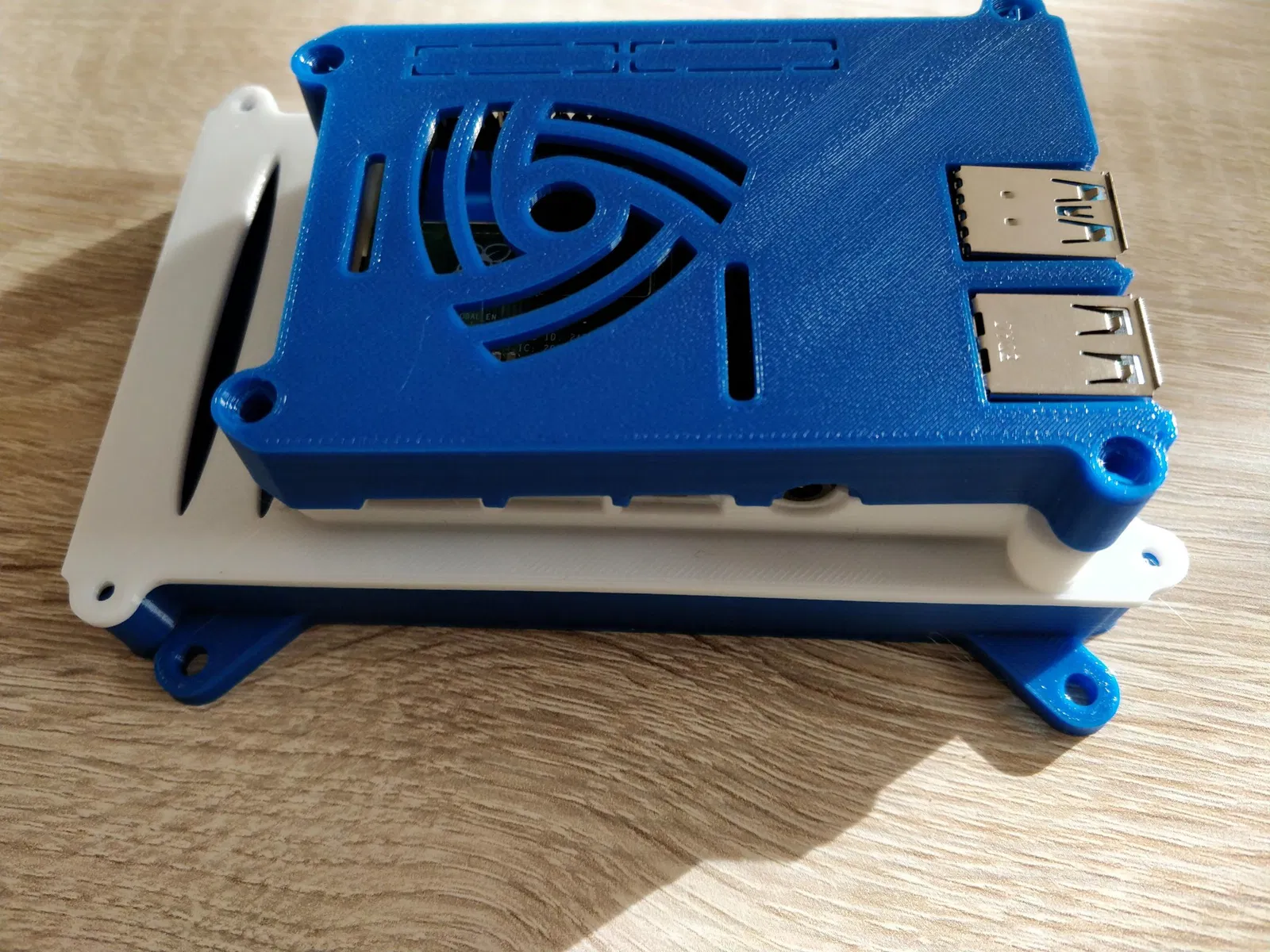

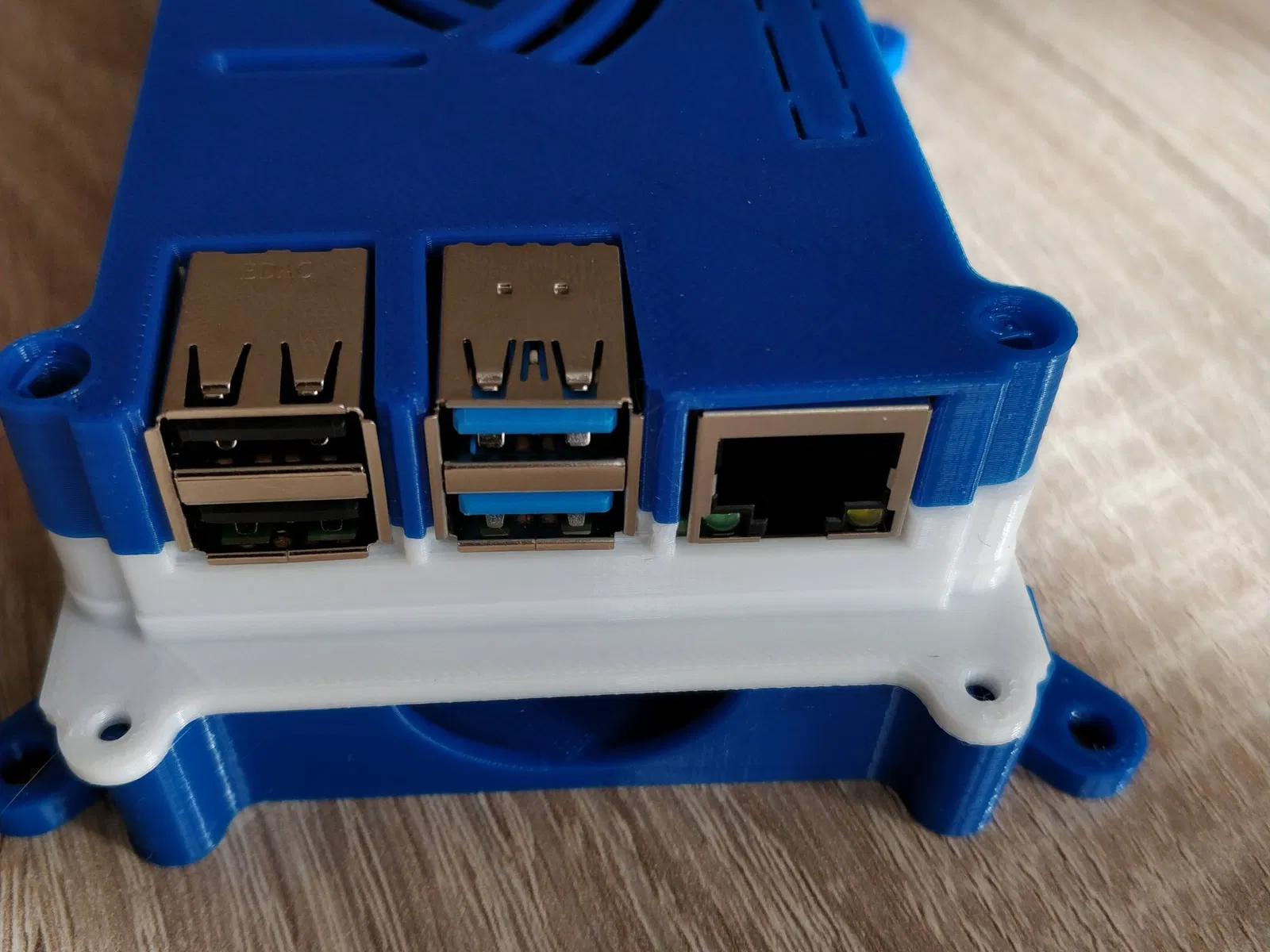

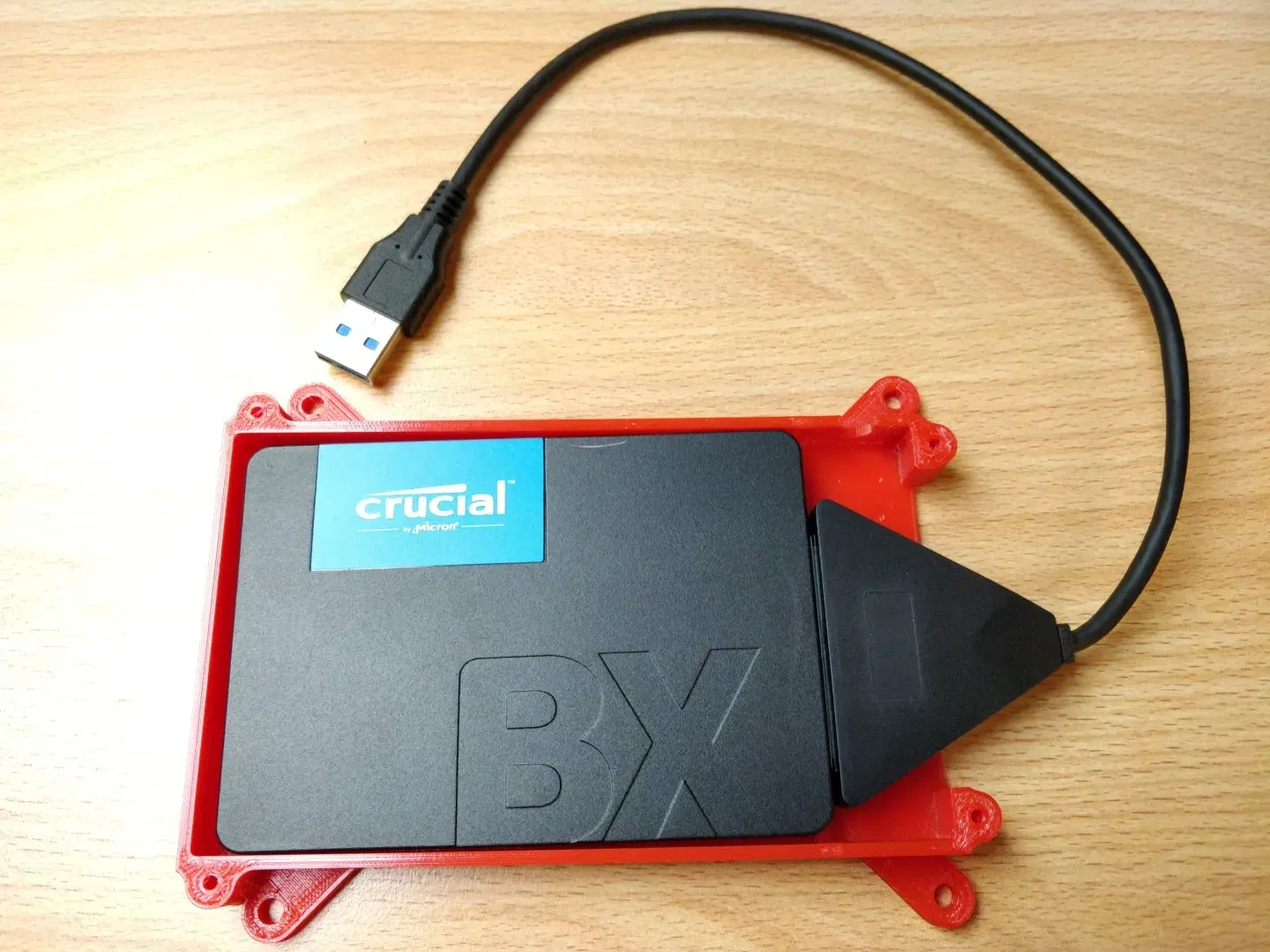

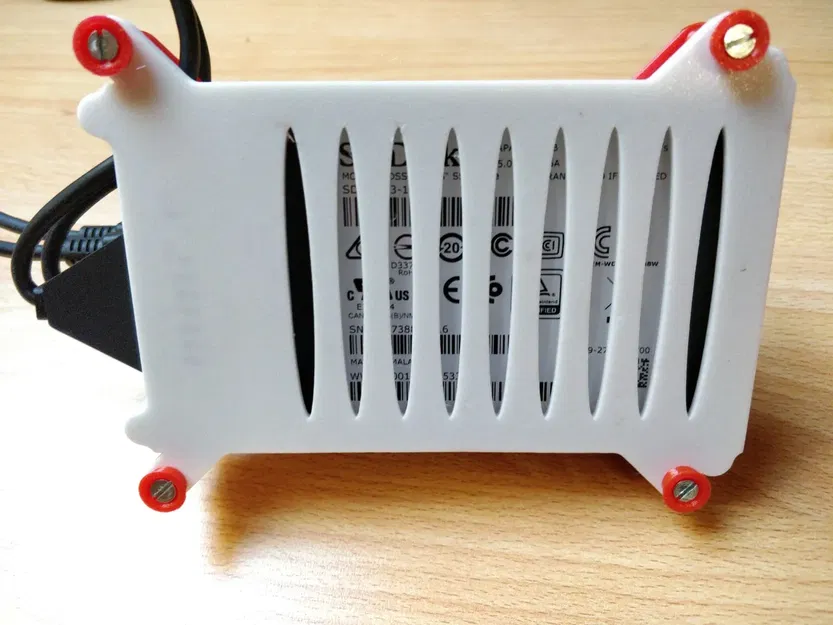

Có thêm đế gắn SSD/HDD 2,5".
Phần đáy SSD (RPi4-2.5drive_b14.stl) lấy từ: https://www.thingiverse.com/thing:2407893
Phần trên có thể dùng của vỏ gốc.
Bạn cần ít nhất các bộ phận sau:
- Rpi_4_Case_Top.stl
- Raspi_4_Enclosure_with_SSD_mount.stl
- rpi3b-2.5drive_b14_two_holes_9_5_mm.stl hoặc rpi3b-2.5drive_b14_hole_on_one_side_9_5_mm.stl (Tùy thuộc vào Bộ chuyển đổi USB SATA của bạn). Mình đã dùng cái này Bộ chuyển đổi USB 3 / SATA
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
