Bộ Chuyển Đổi Cuộn Chỉ Nạp Trước Cho Snapmaker J1

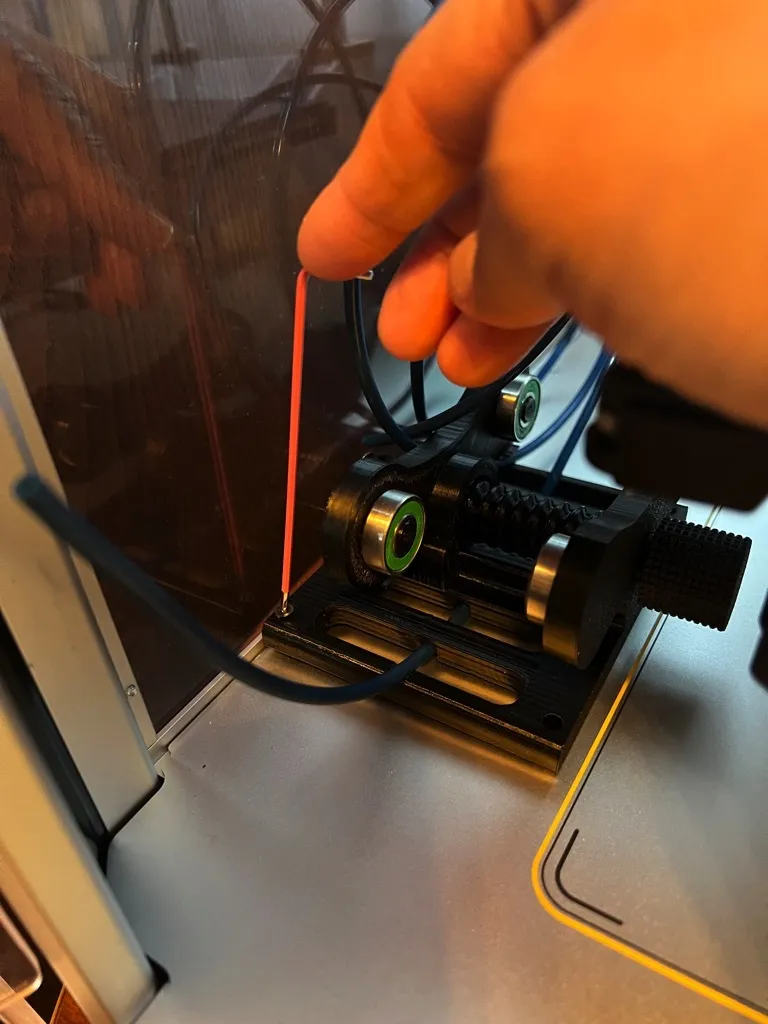

Bộ sửa đổi này chuyển đổi Snapmaker J1 từ hệ thống cuộn chỉ gắn phía sau sang hệ thống cuộn chỉ nạp phía trước. Hai giá đỡ cuộn chỉ tận dụng không gian trống bên trong máy in, bên trái và bên phải bàn in, và có thể nạp từ phía trước, điều này có thể tiện lợi hơn.

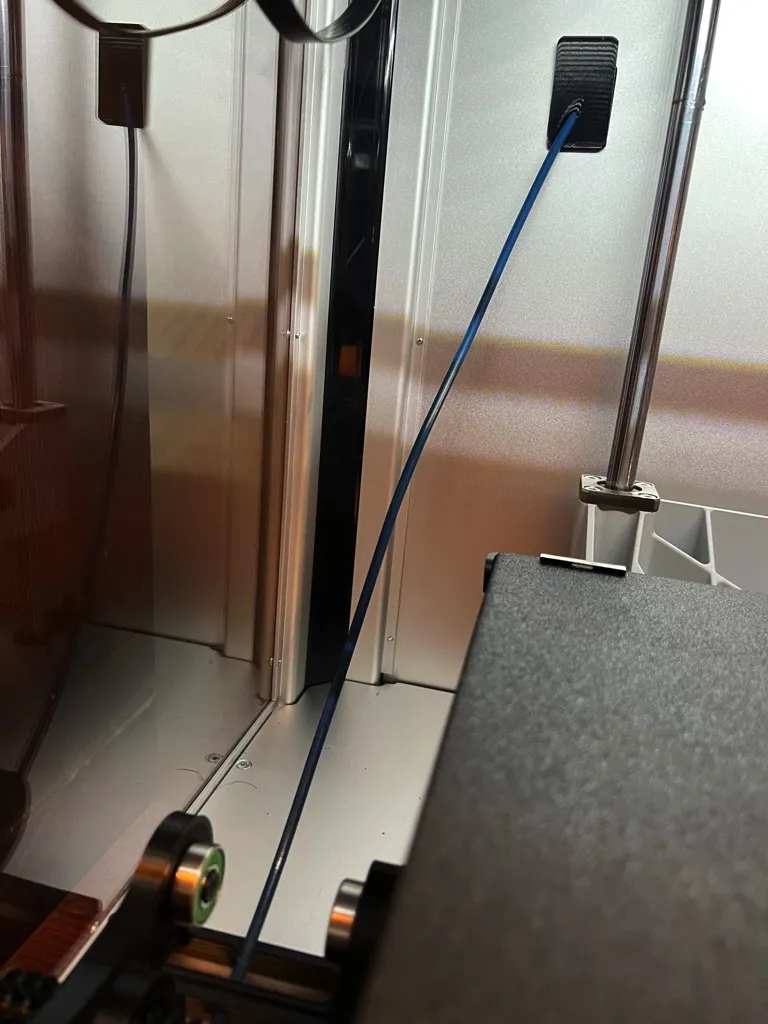

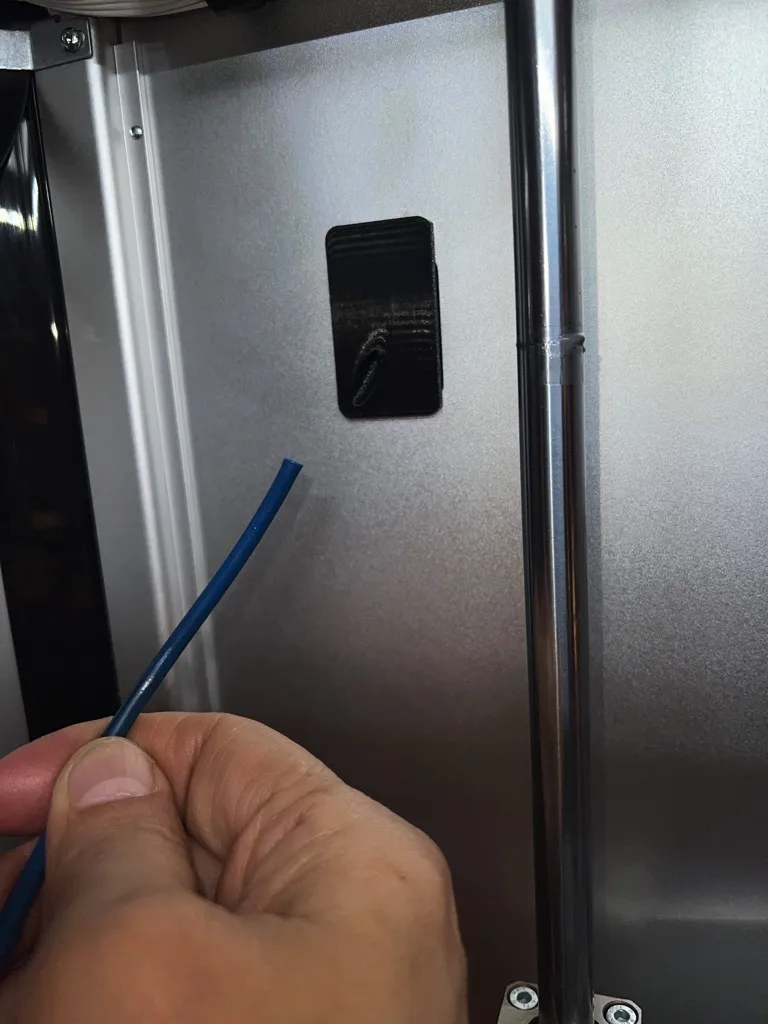

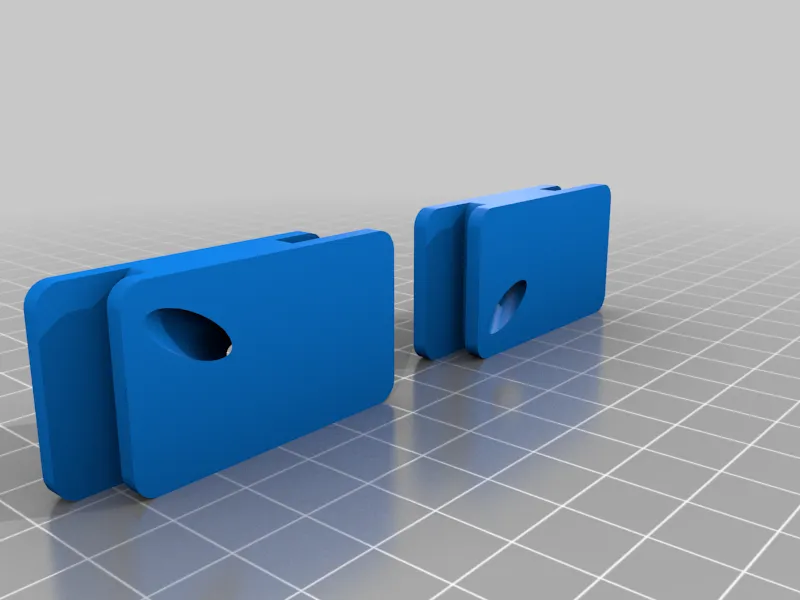

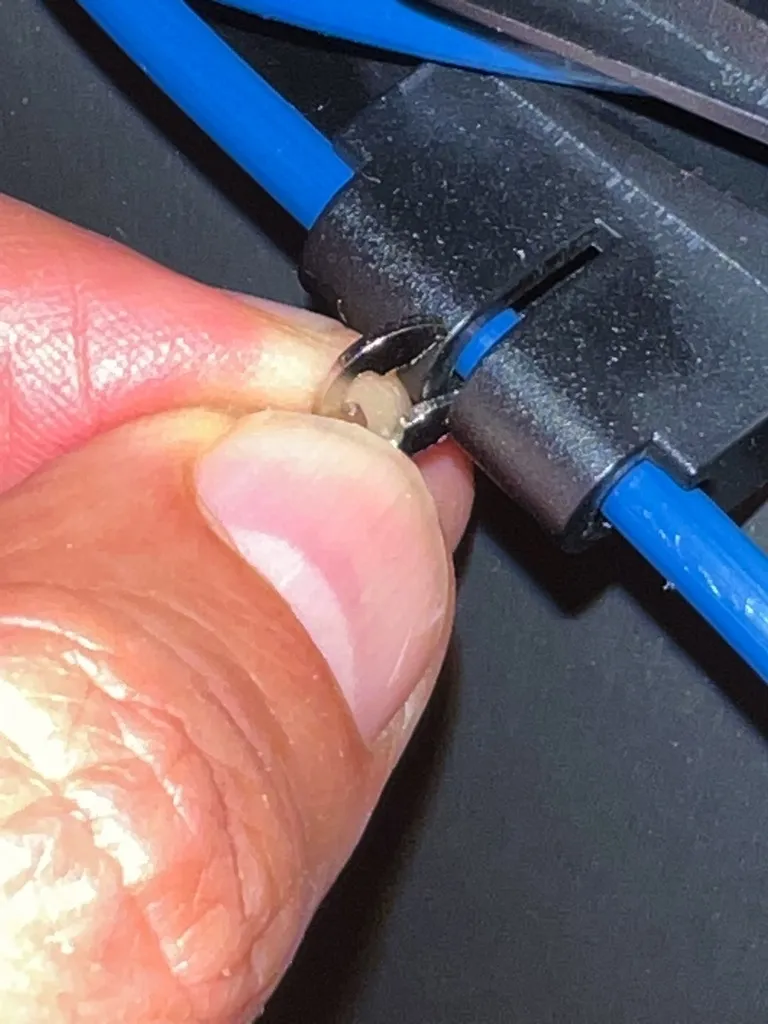

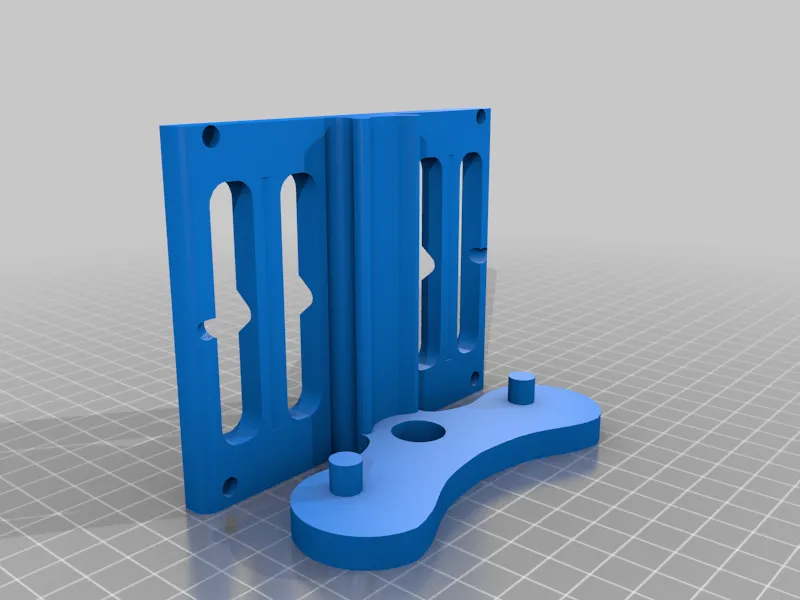

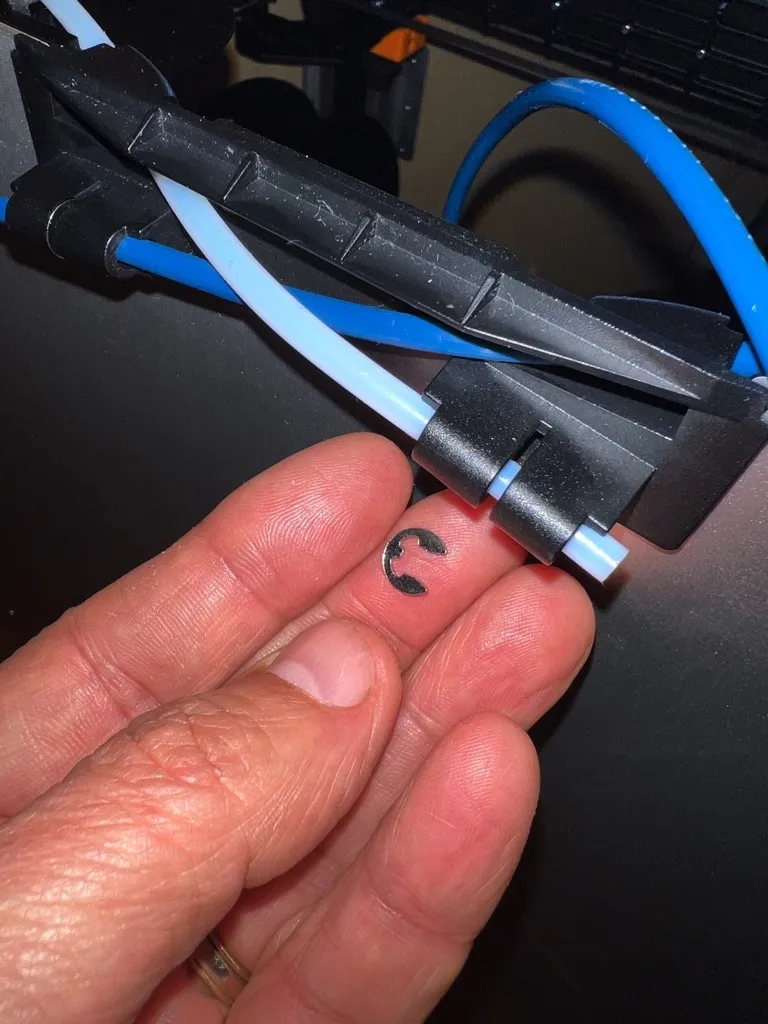

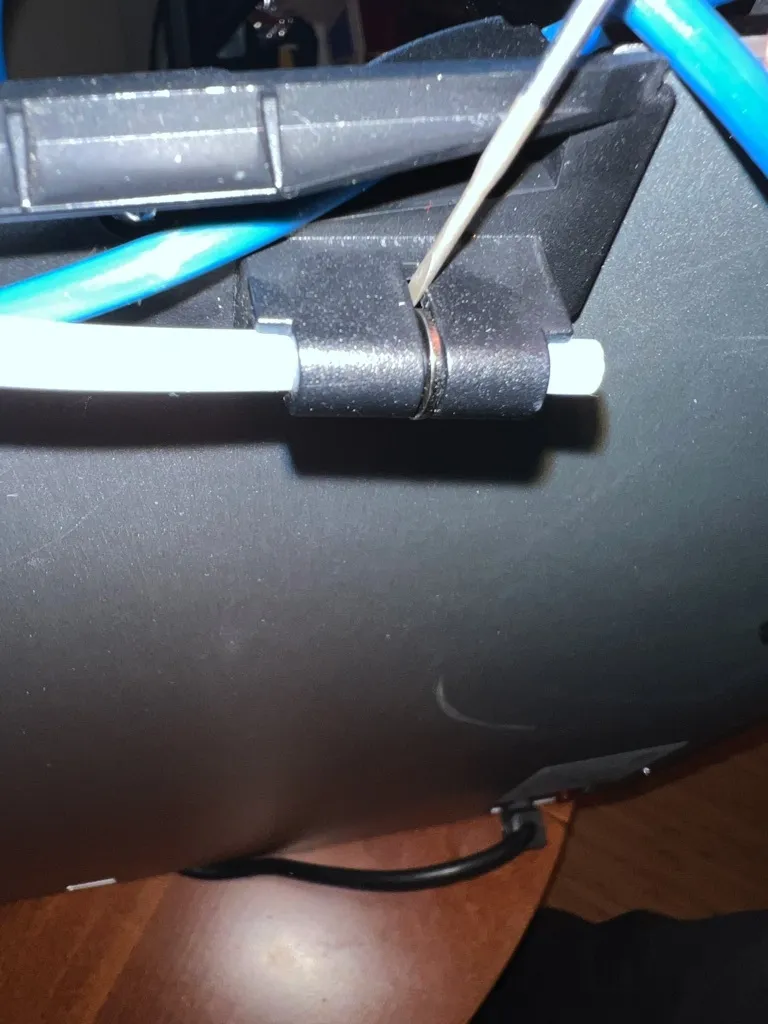

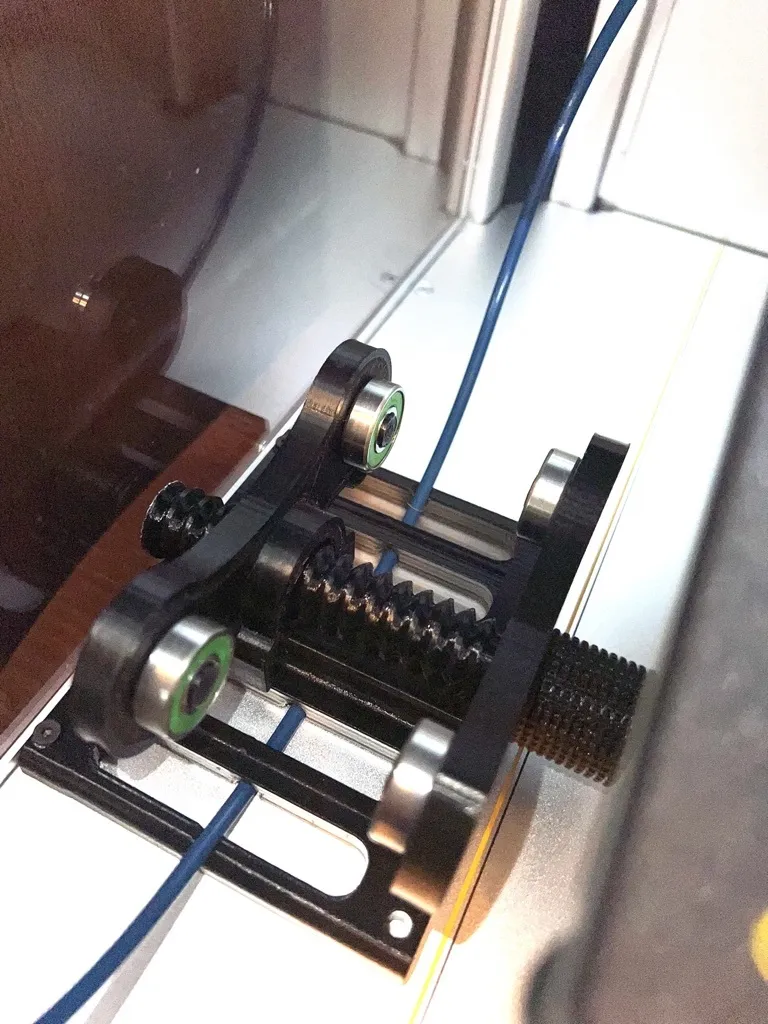

Nó bao gồm hai giá đỡ cuộn chỉ có chiều rộng điều chỉnh được, dẫn sợi dây xuống qua một ống PTFE mới đi dưới đế và lên qua các cổng thay thế các móc nhựa gắn phía sau, và qua cơ chế hiện có đến bộ đùn (xem ảnh).

Giá đỡ cuộn chỉ gắn vào các ốc vít hiện có trên J1 bằng cách thay thế các ốc M3 hiện có bằng ốc M3 x 16mm dài hơn (xem ảnh).

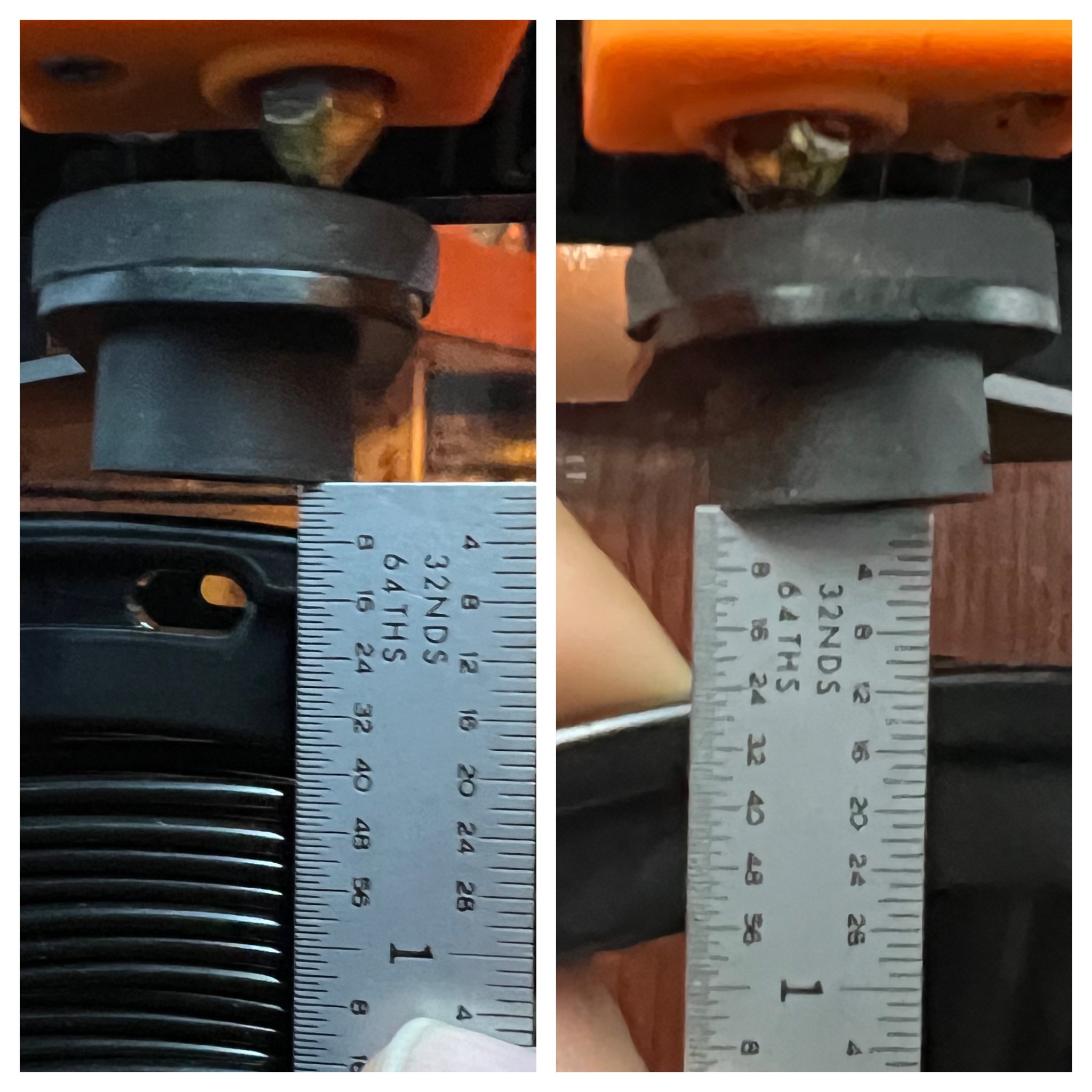

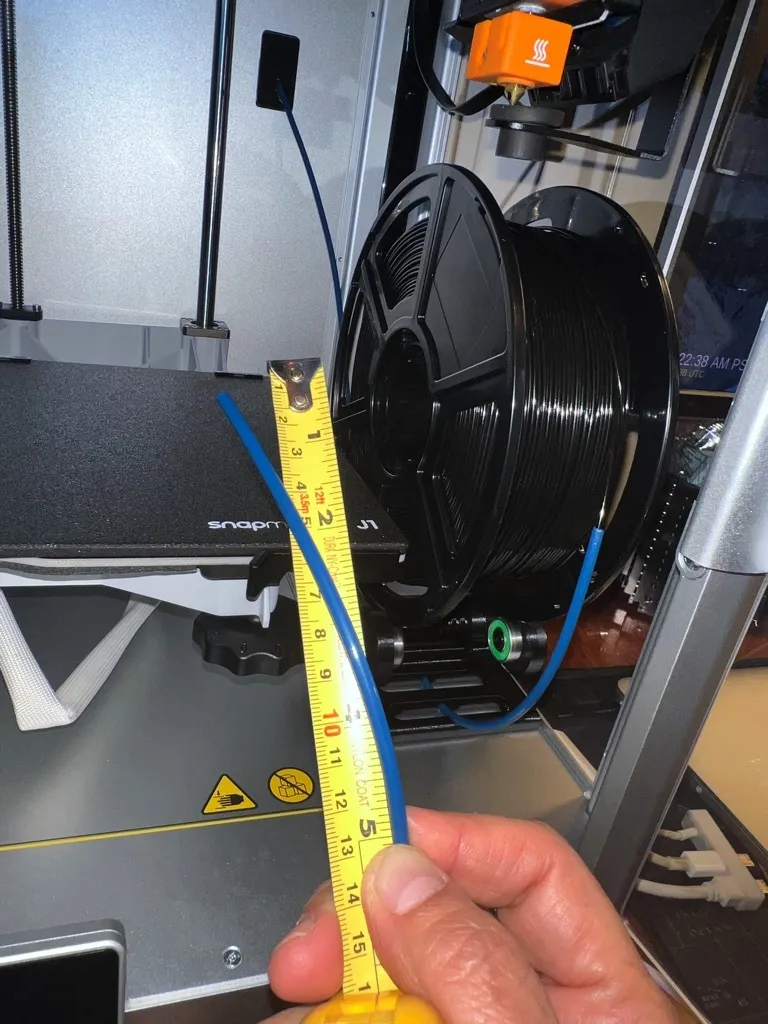

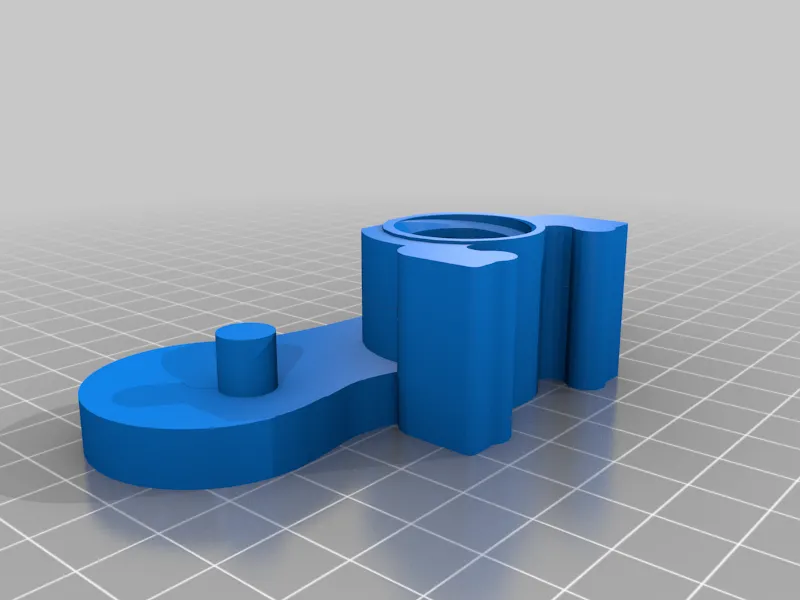

Phiên bản mới nhất cung cấp khoảng trống thêm cho các cuộn chỉ 8 inch, giữa đỉnh cuộn chỉ và đáy của lớp mút mà bộ đùn nghỉ khi nó ở vị trí chờ (xem ảnh có thước đo để thấy sự khác biệt). Đế cuộn chỉ 3B điều chỉnh các trụ gắn vòng bi trên đế để phù hợp với các biến thể về loại vật liệu.

Thiết kế này đã được thử nghiệm beta trên nhiều bộ cắt (Luban, Cura và Prusa) với các vật liệu PLA và PETG bởi các thành viên của nhóm Facebook Snapmaker J1 Owners (https://www.facebook.com/groups/snapmakerj1). Bạn có thể xem ảnh của nhiều người đã sử dụng nó ở đó và trên Thingiverse. Xin cảm ơn tất cả những người đã hỗ trợ thử nghiệm beta dự án này.

Phần đế đã được cập nhật lên V3 để đảm bảo cuộn chỉ không bị nghiêng về phía bàn in trong quá trình tăng/giảm tốc độ cao. Điều này chưa xảy ra với tôi, nhưng những người khác đã đề cập đến nỗi sợ điều này - vì vậy tôi đã thay đổi phần đế để nó an toàn hơn.

Cài đặt in

Máy in:

Snapmaker J1

Rafts:

Không

Supports:

Không

Resolution:

.2 hoặc tốt hơn

Infill:

50%

Filament:

Various PLA, PETG

Nhiều loại

Lưu ý:

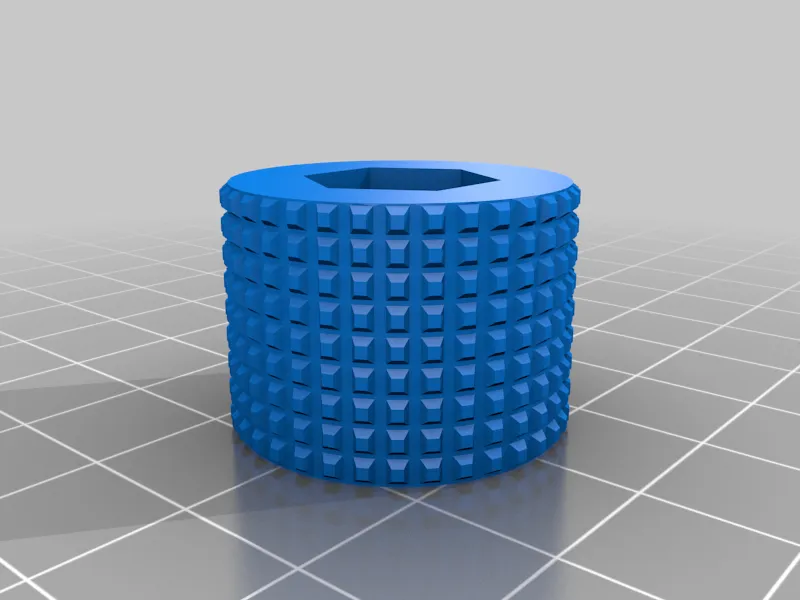

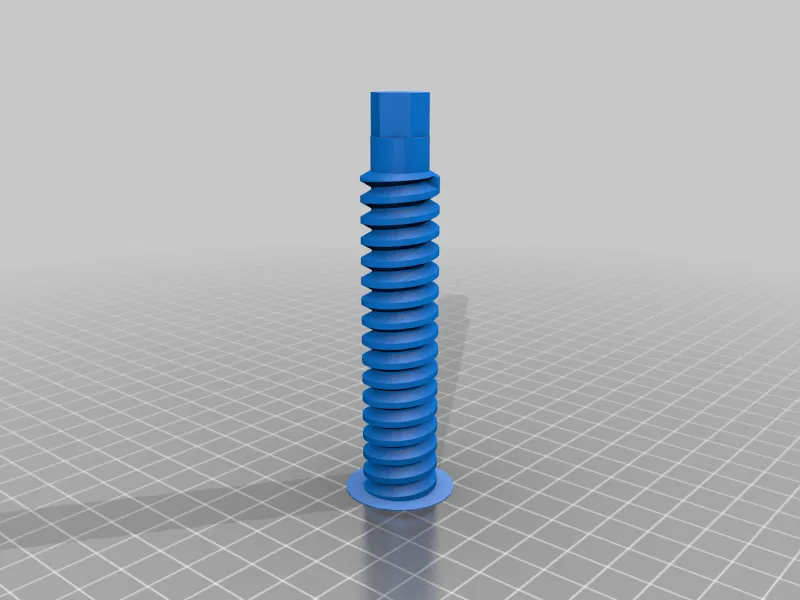

Ốc đã có sẵn brim trong file STL nên không cần thêm brim. Follow theo ảnh và bạn sẽ thấy cách mọi thứ hoạt động.

Sử dụng vòng bi ván trượt loại 608z. Bạn có thể cần ngâm vòng bi trong cồn isopropyl để chúng quay trơn tru hơn (tùy thuộc vào độ bôi trơn của chúng).

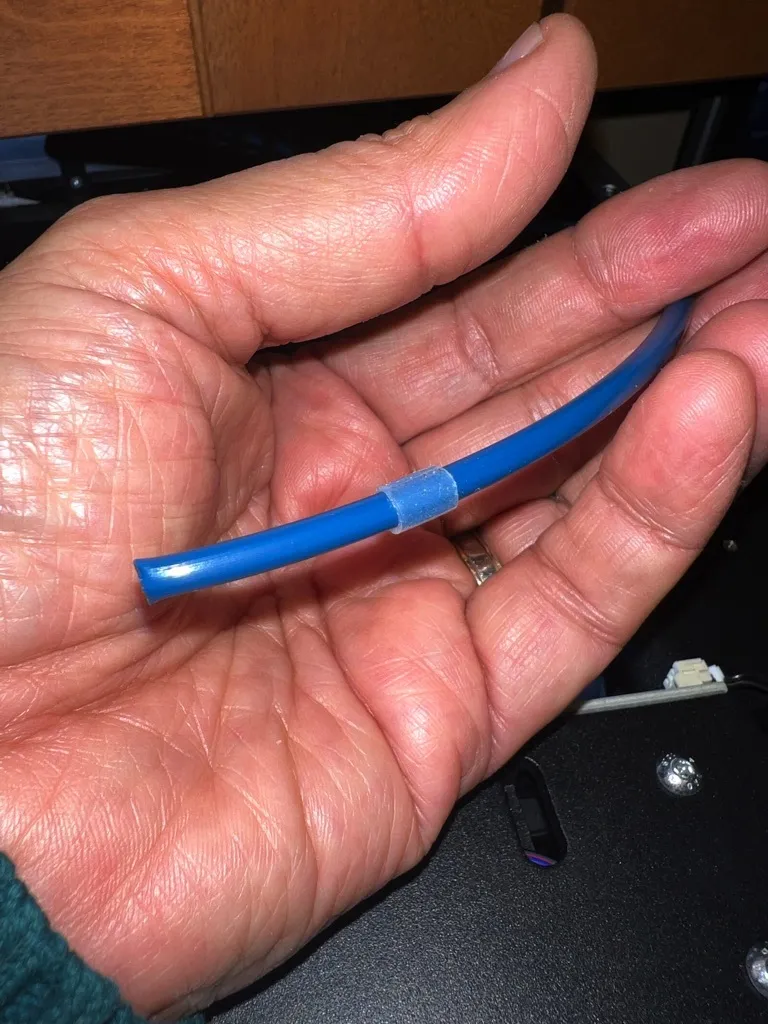

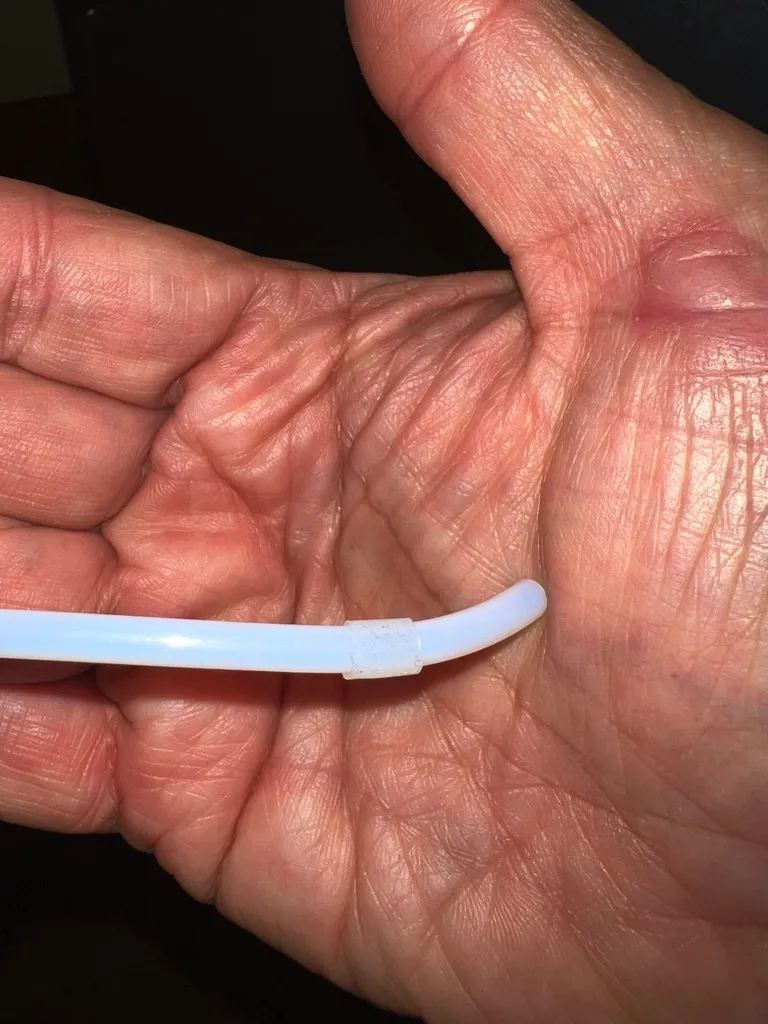

Tôi đã sử dụng ống PTFE Capricorn. Bạn sẽ cần khoảng 3m để làm cả hai bộ đùn.

Bạn sẽ cần 4 ốc lục giác M3x16mm (xem ảnh).

Chúc may mắn!
