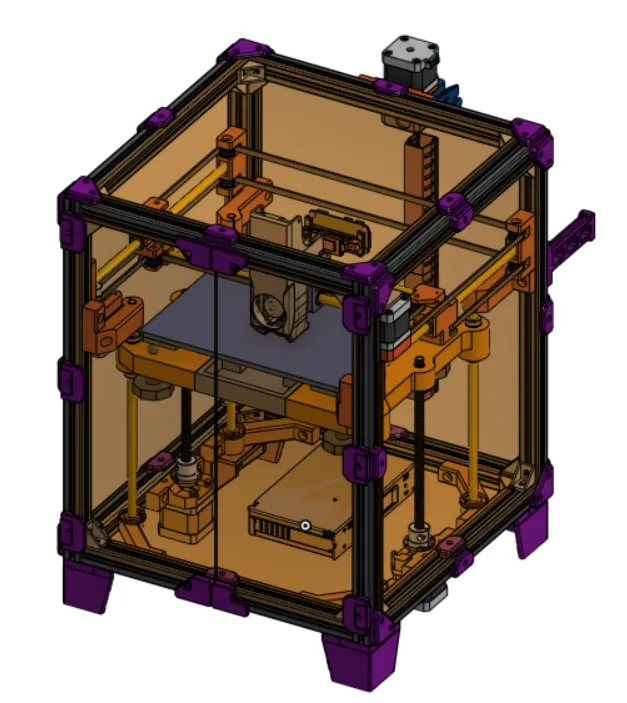

Baton CoreXY - Máy in 3D giá rẻ

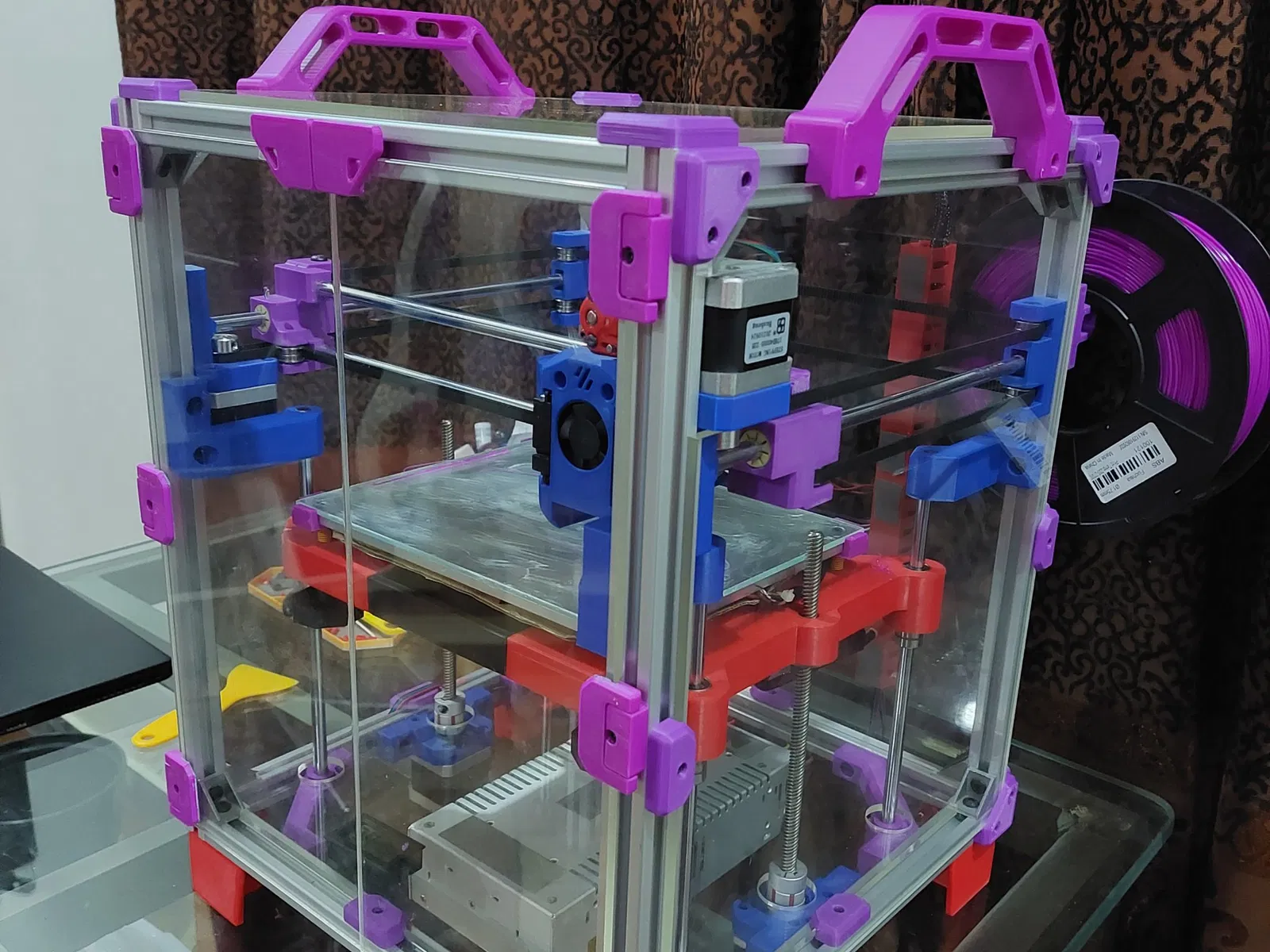

Đây là một máy in kín hoàn toàn, thiết kế tối giản và tiết kiệm chi phí; có khả năng đạt tốc độ 600mm/s với gia tốc 30K và nhiệt độ buồng lên tới 50c. Danh sách vật liệu (BOM) có giá 260 đô la, khá hợp lý.

Tôi đã thử nghiệm tốc độ in lên tới 400mm/s với gia tốc 15K nhưng không giới hạn ở đó. Bạn có thể đi cao hơn với các bộ đùn loại LGX hoặc tinh chỉnh Sherpa Micro mà tôi đã sử dụng.

Máy in này lấy cảm hứng thiết kế từ các máy in Panda Mini và The100.

Tôi đang sử dụng các bộ phận có sẵn, bao gồm cả các thanh nhôm định hình 2020 tiêu chuẩn có kích thước 300 và 400, loại bỏ nhu cầu ren hoặc khoan.

Tất cả các bộ phận được thiết kế để in mà không cần hỗ trợ ngoại trừ giá đỡ trục X. Bạn nên có một máy in với diện tích chế tạo ít nhất 220x180 để chứa bàn in.

Đối với bàn in, máy này sử dụng bàn nhôm hoặc kính với bộ gia nhiệt silicon, mặc dù bàn nhôm tùy chỉnh sẽ là tốt nhất.

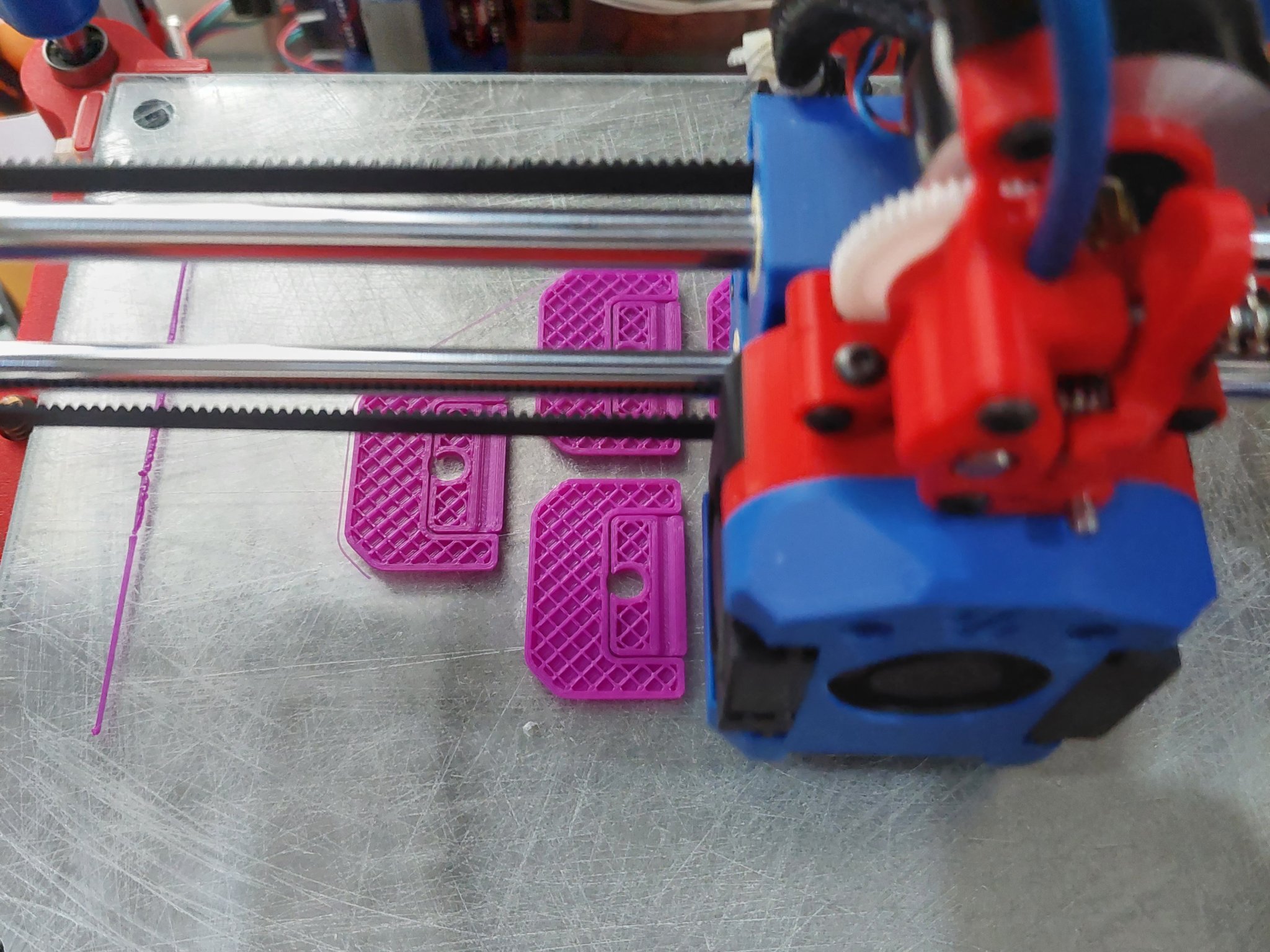

Đầu in là Rapid Burner v7 với ngàm volcano đã được sửa đổi lấy từ Dragon Burner.

BOM nên bao gồm tất cả các bộ phận cần thiết để chế tạo máy in. Tôi ở đây để thu thập phản hồi và cải tiến.

Lưu ý: Tôi đã in các bộ phận này trên máy Neptune 3 Pro đã được cân chỉnh của mình. Dung sai cho thanh dẫn tuyến tính & vòng bi tuyến tính lần lượt là 8.1mm & 15.1mm, khoảng 0.1mm. Tuy nhiên, vòng bi Polymer cho XY không yêu cầu dung sai.

Thông số kỹ thuật

• Thể tích in 220x180x150
• Đầu in CHC Volcano Pro
• Kín hoàn toàn
• Thanh dẫn tuyến tính
• Klipper
• Rapid Burner v7 với ngàm volcano đã sửa đổi (lấy từ Dragon Burner)
• Sherpa Micro
• Cảm biến định vị không tiếp xúc trên tất cả các trục.

Liên kết

• Danh sách vật liệu

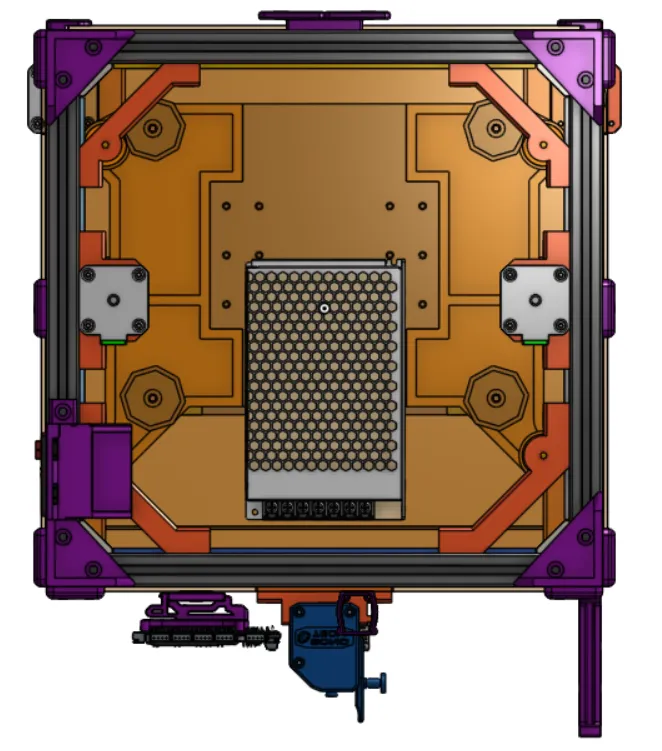

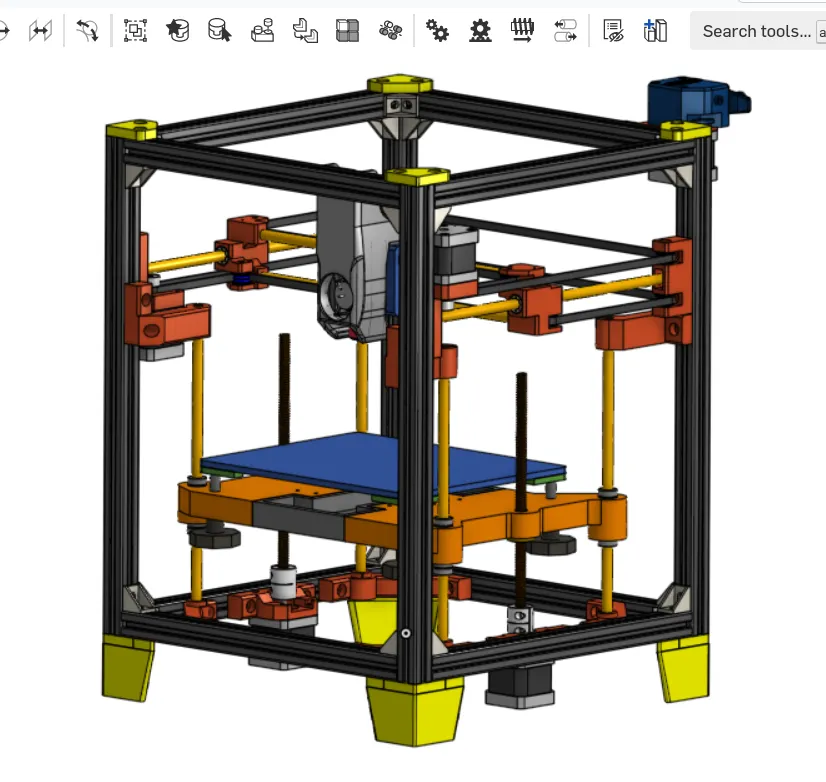

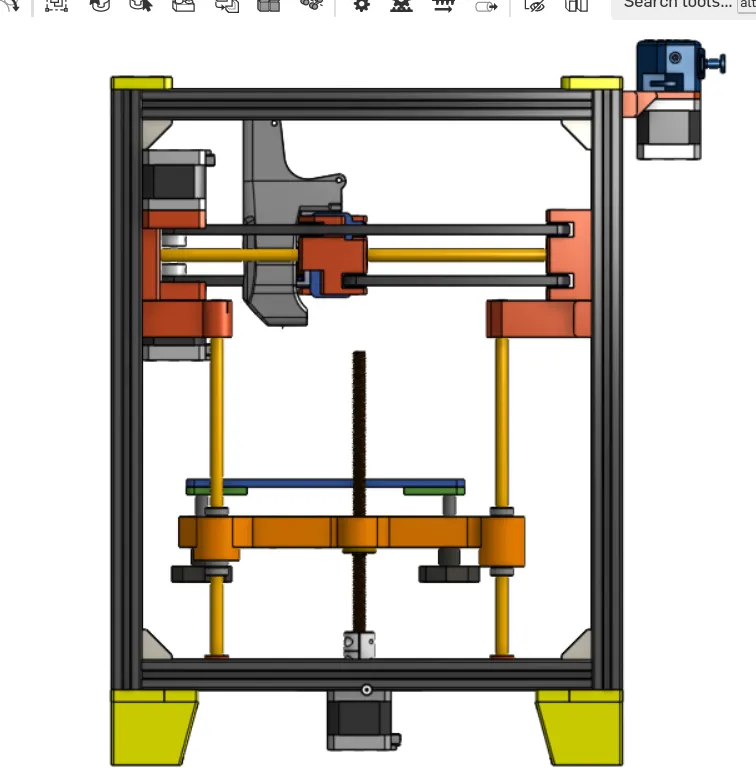

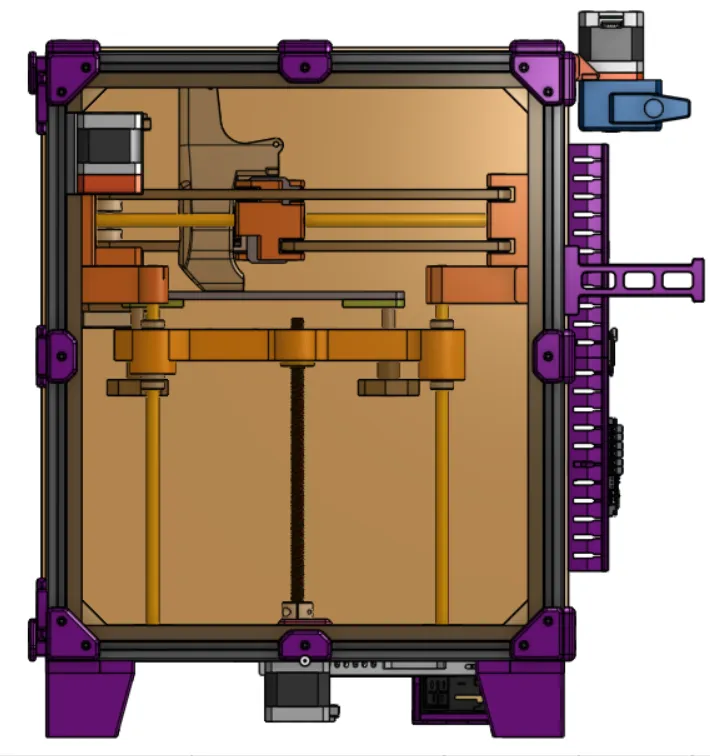

• CAD

Cập nhật 2023-09-26

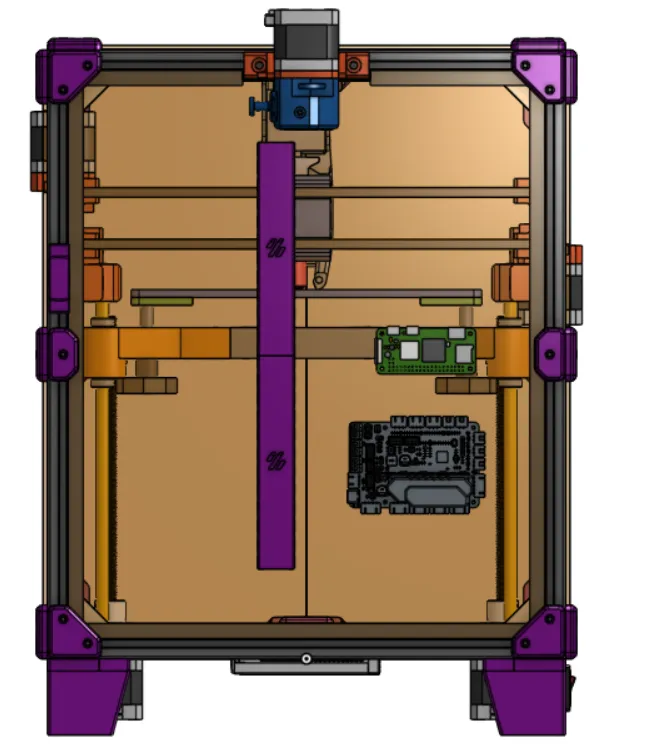

Phần vỏ đã hoàn thành, giờ tôi sẽ chuyển sang phần điện tử. BOM chưa cập nhật cho phần vỏ.

Cập nhật 2023-09-27

Hoàn thành phần điện tử & giá đỡ cuộn dây. BOM cũng đã cập nhật cho phần vỏ.

Cập nhật 2023-11-21

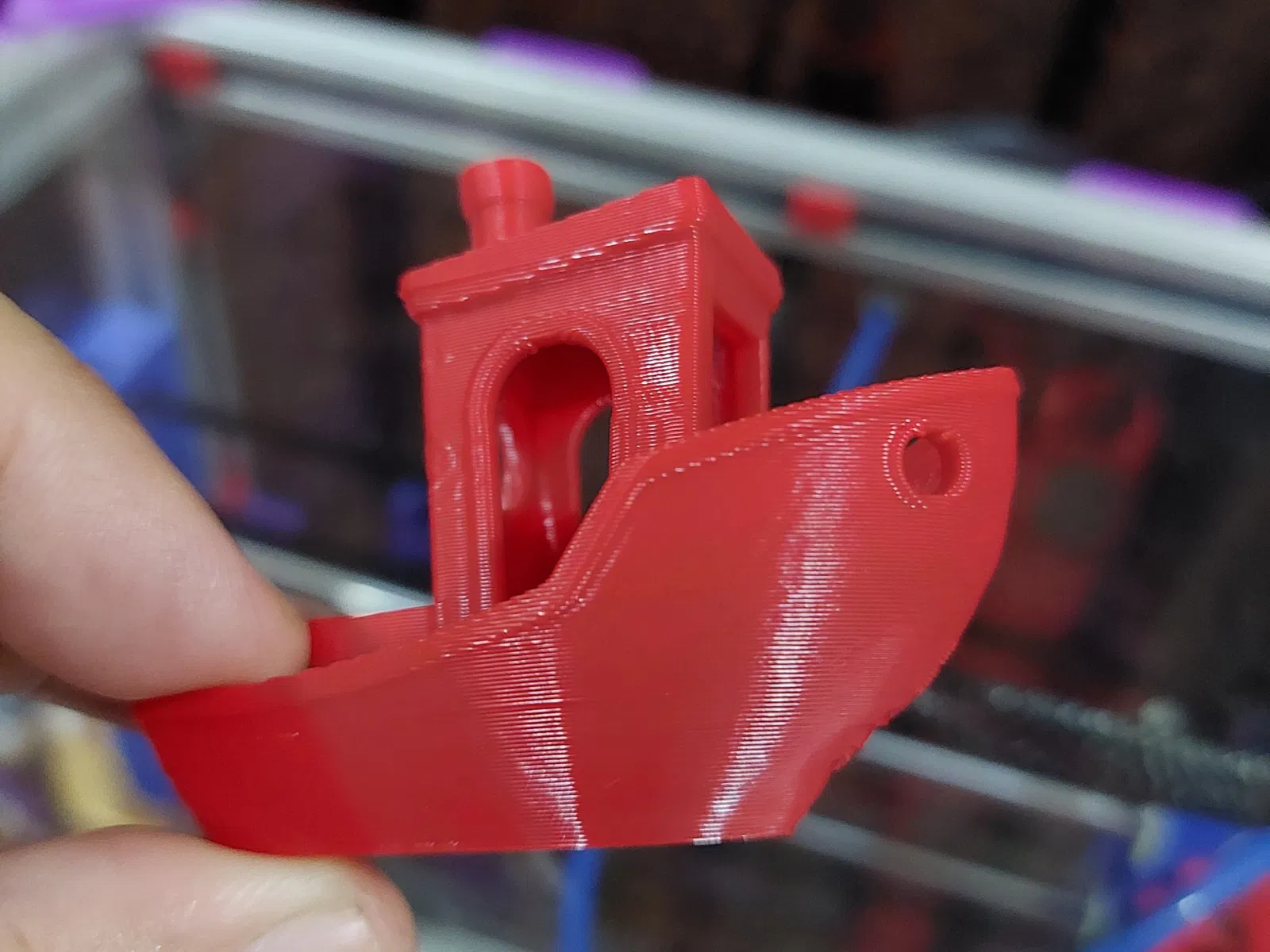

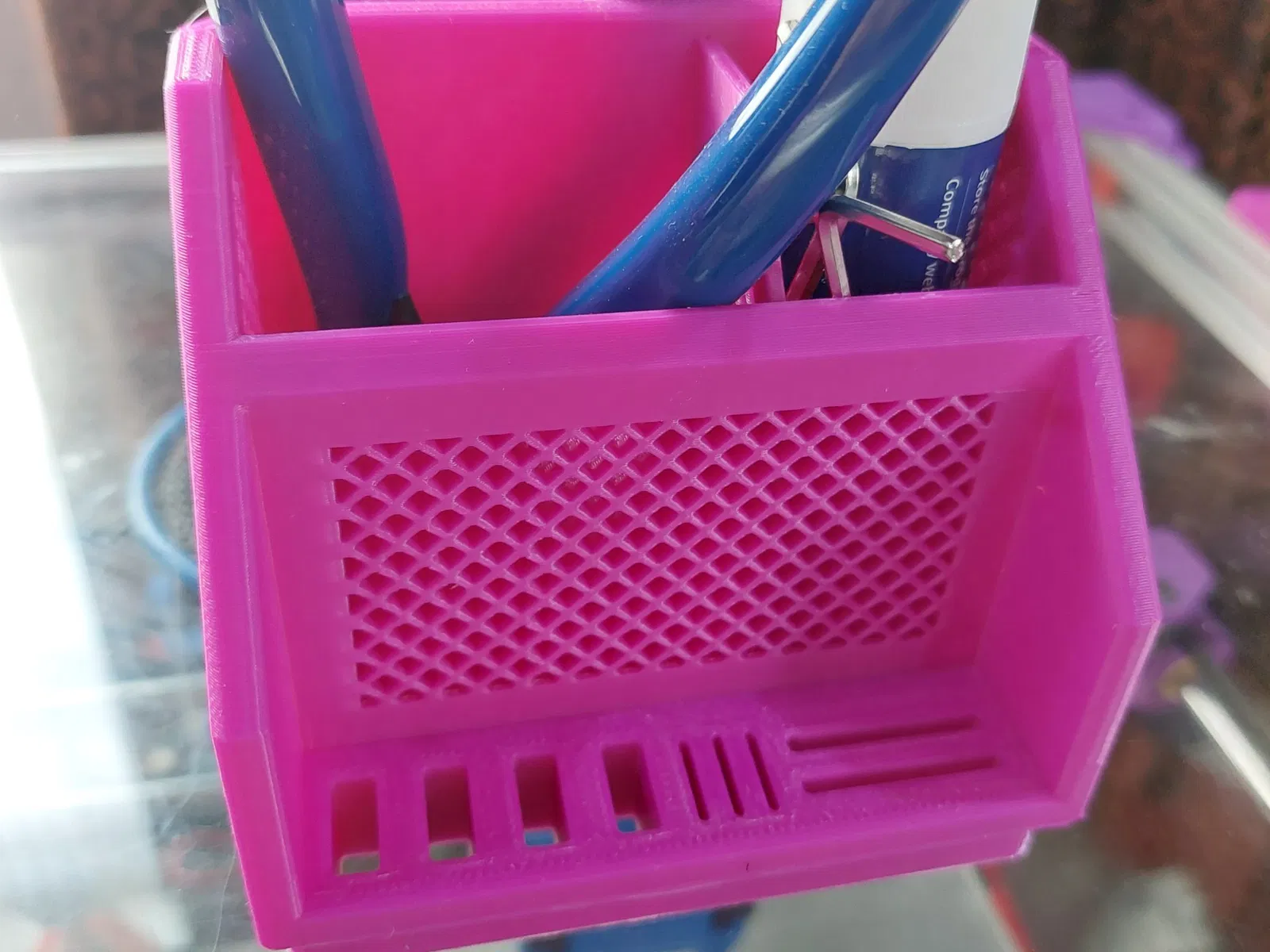

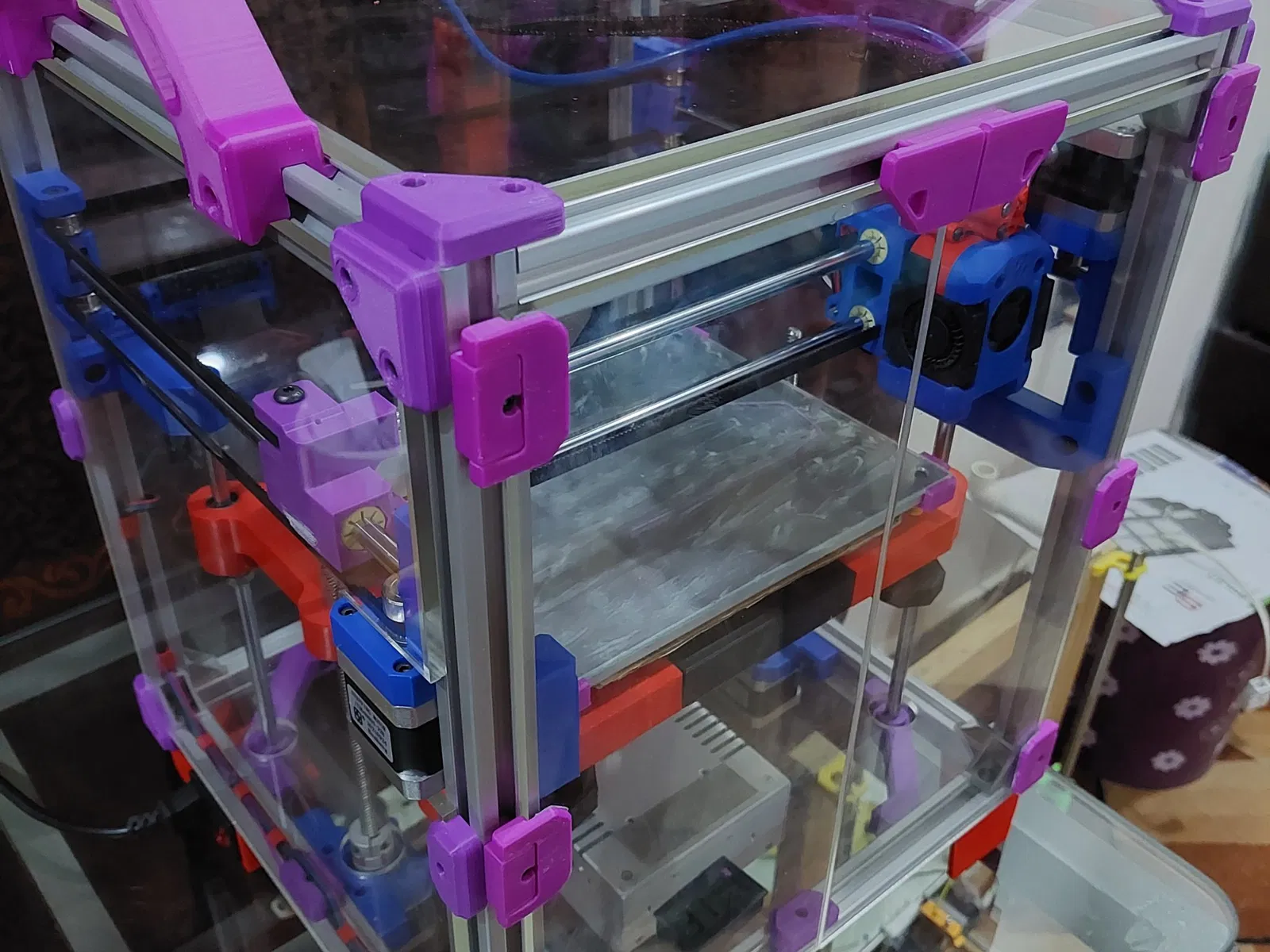

Đã hoàn thành và in ở tốc độ 400mm/s với gia tốc 15K một cách mượt mà. Tôi đã sử dụng đầu in Rapid Burner, giờ bạn có thể in cả vật liệu dẻo. Tôi cũng đã chọn bàn nhôm thay vì bàn kính và sử dụng bề mặt kính mờ với keo để bám dính ABS tốt nhất.
