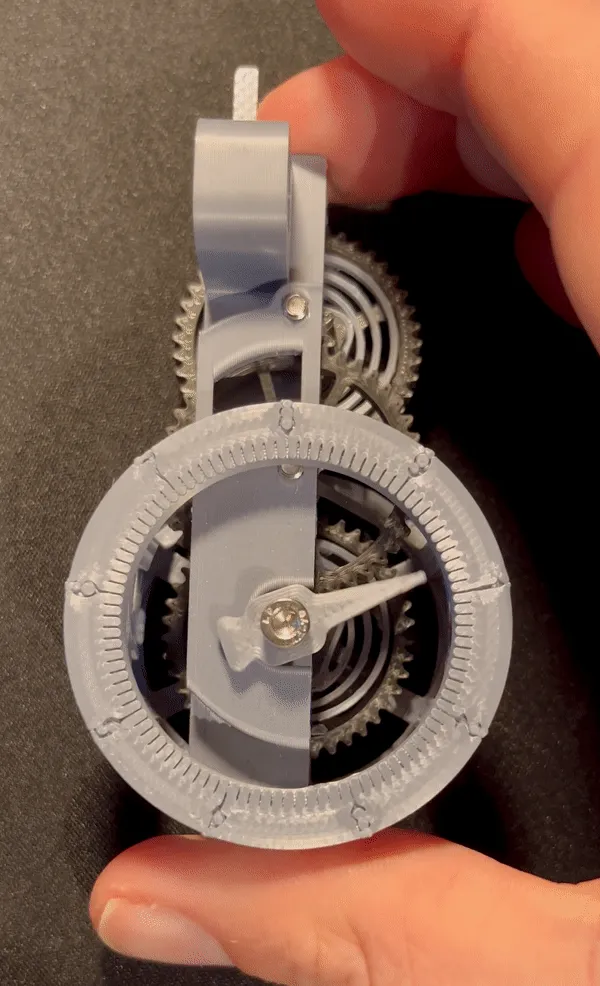

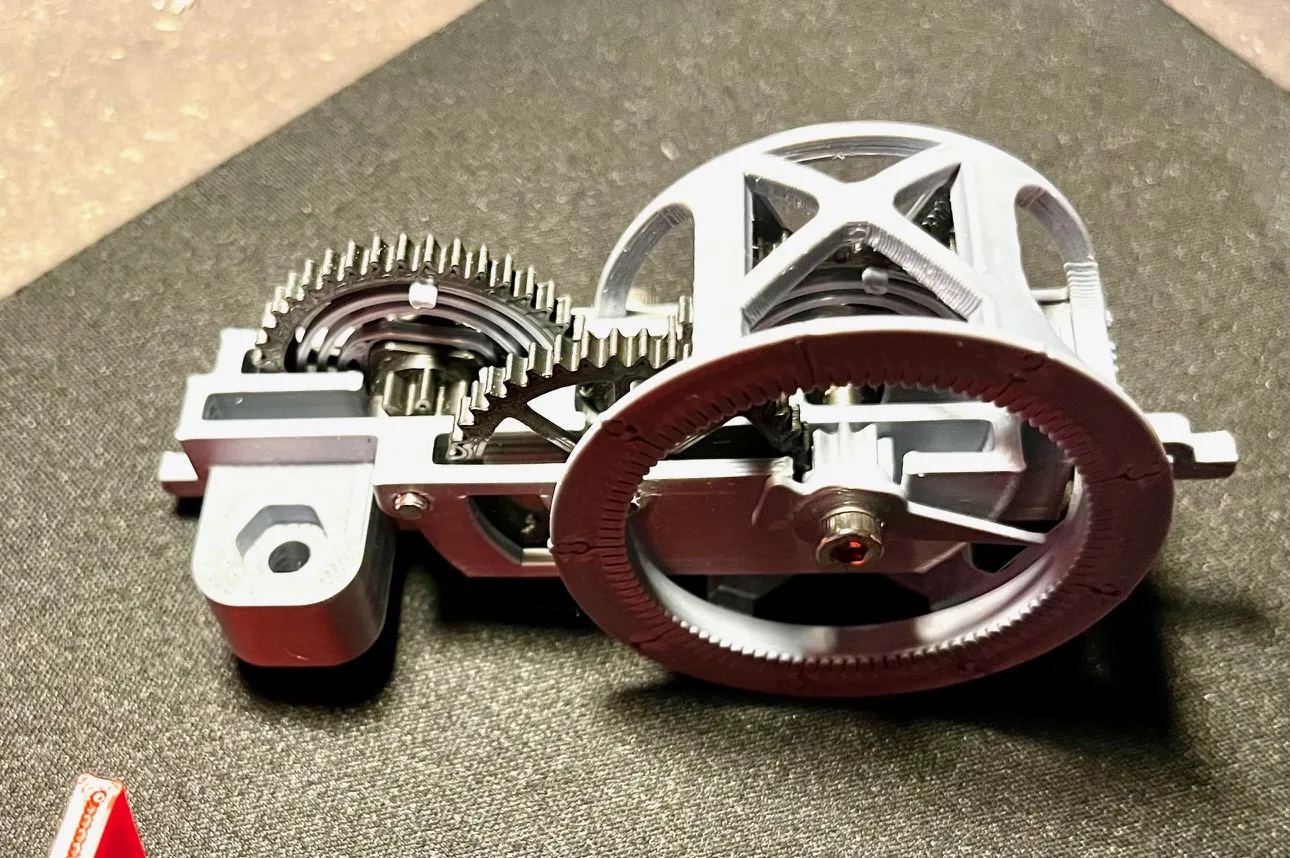

Đồng hồ đo chính xác (Precision Dial Indicator)

Tui lấy cảm hứng từ một mẫu đồng hồ đo chính xác khác mà tui thấy trên YouTube và bắt tay vào thiết kế của riêng mình. Nó giống như một thử thách thiết kế hơn là mục đích sử dụng thực tế.

PRECISION DIAL INDICATOR 3D PRINTING DIY (Part 1 Presentation) - YouTube

Mô hình này giờ đã nằm xó cả năm trời rồi, tui khá hài lòng khi đến được điểm mà nó hoạt động được, nhưng giờ tui nghĩ sẽ thú vị hơn nếu xem điều gì sẽ xảy ra nếu ai đó bắt đầu cải tiến nó.

Tui nghĩ tui đã hơi quá tay trong việc cố gắng thu nhỏ nó hết mức có thể, nên với máy in FDM loại tui đang có, nó thực sự là giới hạn của những gì có thể làm được với số lượng bánh răng này. Vì vậy, nếu có gì đó thì sẽ rất thú vị khi xem kết quả trên máy in resin hoặc trong một bản remix với thêm một cấp bánh răng nữa.

Một vòng quay đầy đủ của mặt số tương ứng với 1mm dịch chuyển trục, vì vậy độ chính xác theo thứ tự hàng tenths hoặc thậm chí hàng hundredths của milimét.

Ngoài các bộ phận in ra, bạn cần 3x M3x20 và thế là xong.

Đừng ngạc nhiên nếu bạn gặp khó khăn khi chỉnh sửa mô hình này, như tui đã nói, tui nghĩ tui đã quá tay trong việc thu nhỏ nó nhưng chắc chắn có thể làm cho nó hoạt động đầy đủ.

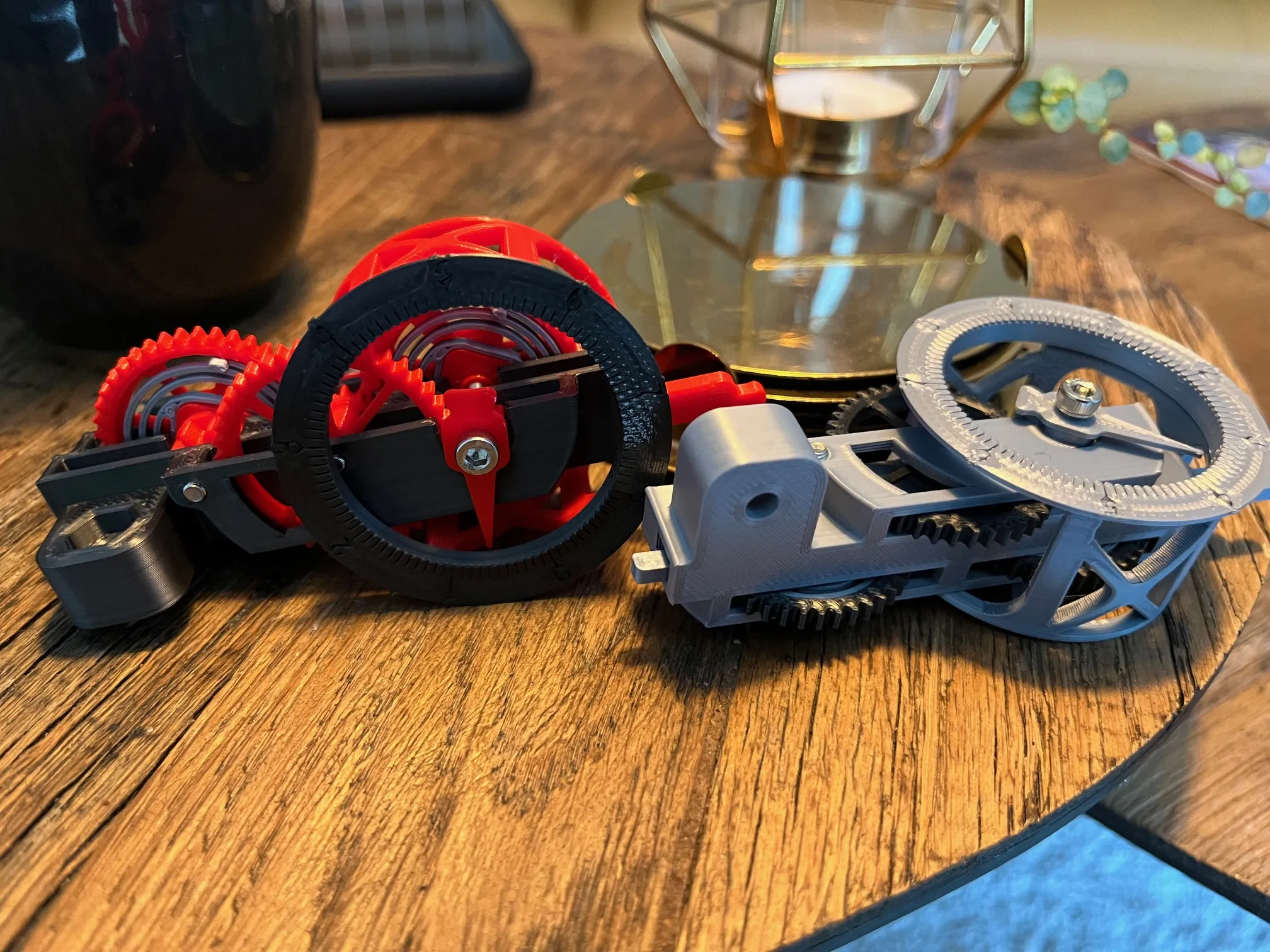

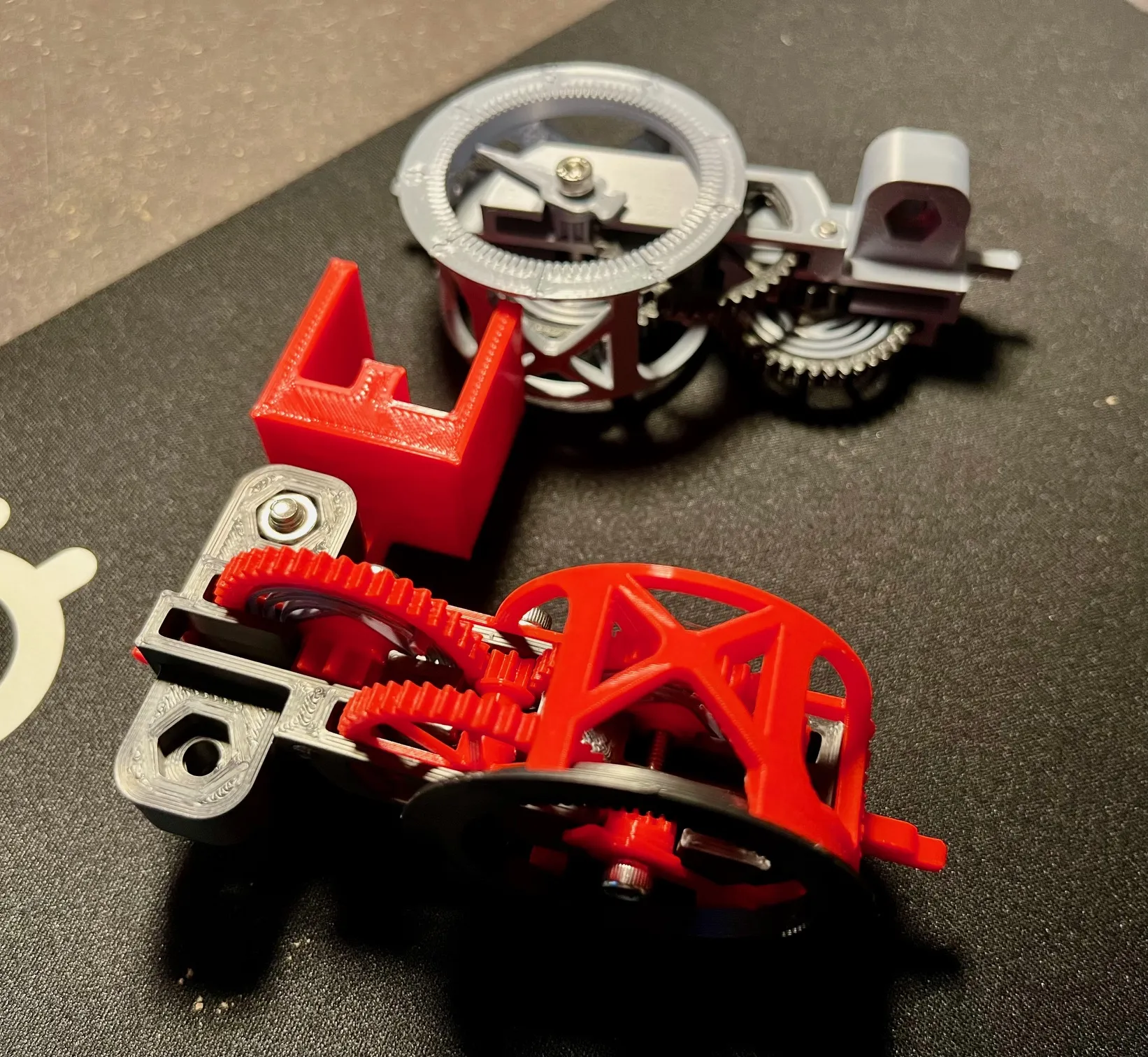

Mô hình mà tui lấy cảm hứng có vẻ lớn hơn một chút và tui nghĩ đó là hướng đi đúng.
