Bản sửa: Bộ chuyển đổi USB QuickCharge 3.0 Milwaukee M18 bởi Zoggee

Tóm tắt

Bản gốc của mẫu này được thiết kế rất hay, nhưng còn thiếu sót. Tui chỉ làm mấy cái bước hoàn thiện cuối thôi.

Cần vật liệu:

• https://www.amazon.com/gp/product/B0776PY5JK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

• https://www.amazon.com/gp/product/B087RHWTJW/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1 hoặc mấy cái này: https://www.amazon.com/dp/B07KWVL77T/ref=sspa_dk_detail_4?psc=1&pd_rd_i=B07KWVL77T&pd_rd_w=ckFgG&content-id=amzn1.sym.f734d1a2-0bf9-4a26-ad34-2e1b969a5a75&pf_rd_p=f734d1a2-0bf9-4a26-ad34-2e1b969a5a75&pf_rd_r=GJ0EGN6VFD70G9FP1NB1&pd_rd_wg=k2d0y&pd_rd_r=ffae560a-83f6-4ef6-b2bb-d82e42f1366b&s=industrial&sp_csd=d2lkZ2V0TmFtZT1zcF9kZXRhaWw

• (4) ốc M3x20

• dây điện loại nhỏ

• cách nào đó để nối dây

Bạn cũng cần phải hàn chút đỉnh.

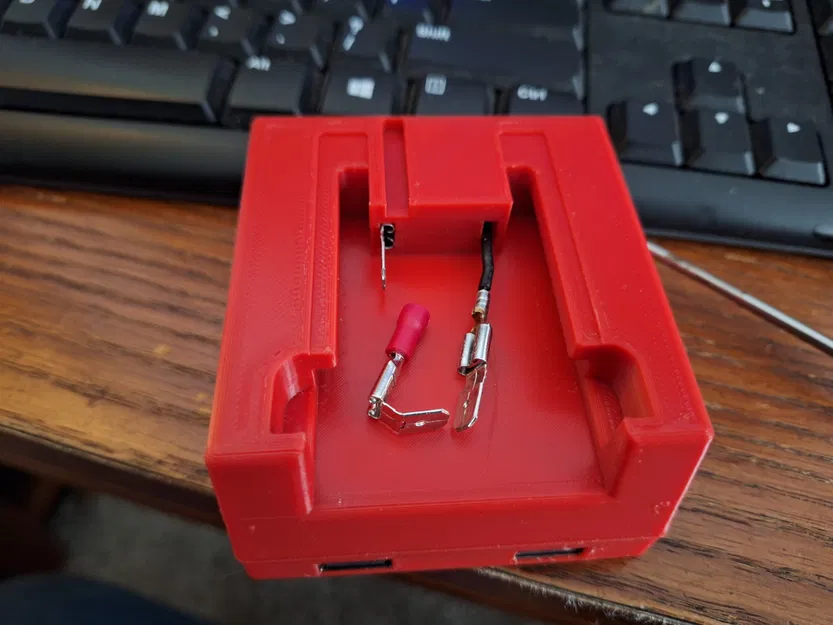

Đầu tiên, bạn cần lột vỏ mấy cái đầu nối piggyback màu đỏ ra. Kế đó, hàn một đoạn dây ngắn vào cái đầu nối, ráng đừng cho mối hàn dính ra bên ngoài cái ống (hình trên đó nha). Rồi, duỗi thẳng cái đầu nối piggyback ra cho cái ngạnh nó thẳng băng. Bây giờ thì bạn luồn sợi dây qua cái lỗ ở dưới để đi lên cái khúc giữa. Đút cái đầu nối vào cái lỗ dưới, chỗ đó nó sẽ hơi khít đó. Nhớ chỉ để cái phần dẹp đó lồi ra thôi nha. Làm y vậy cho cả hai đầu cực + và -.

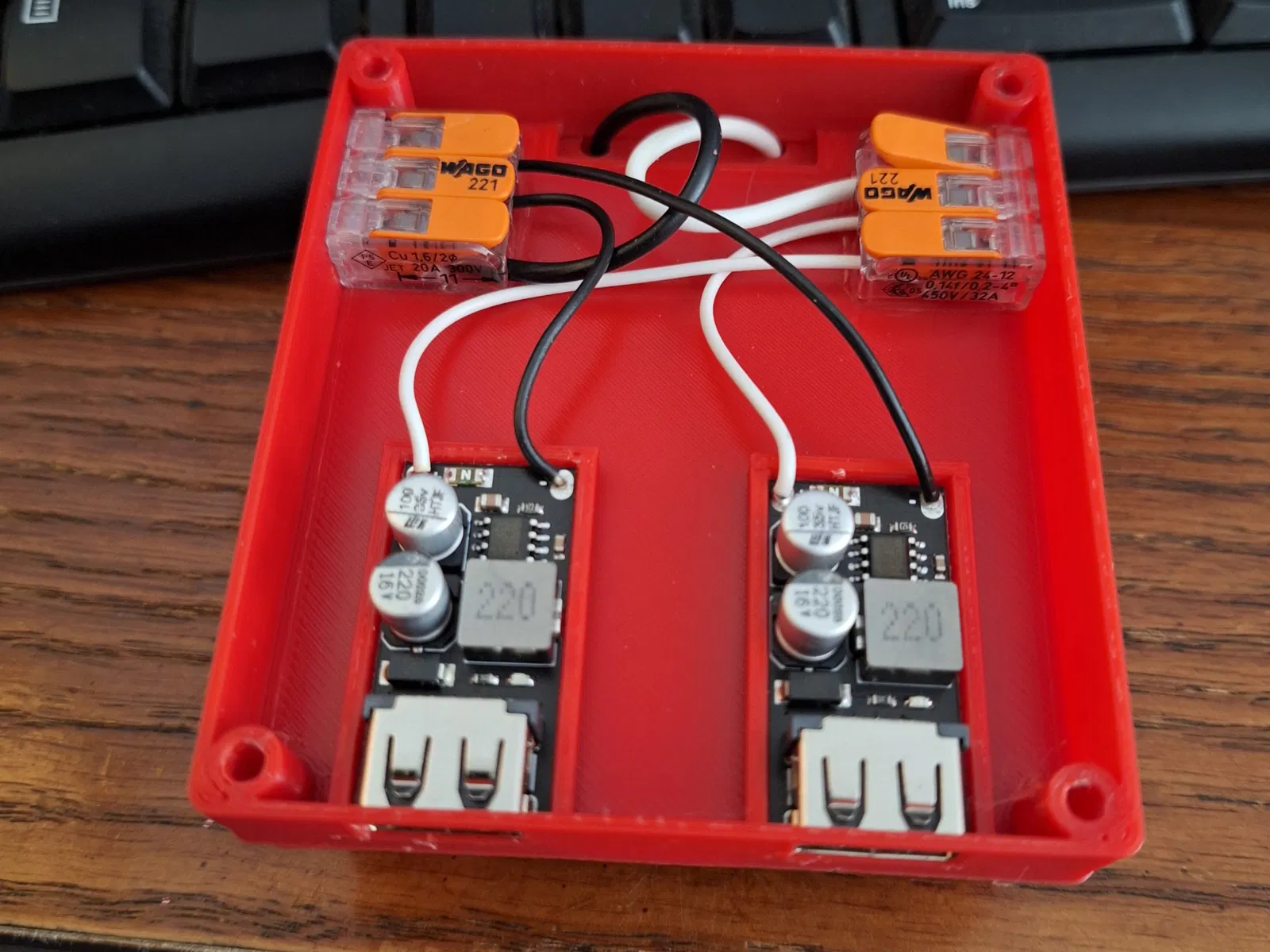

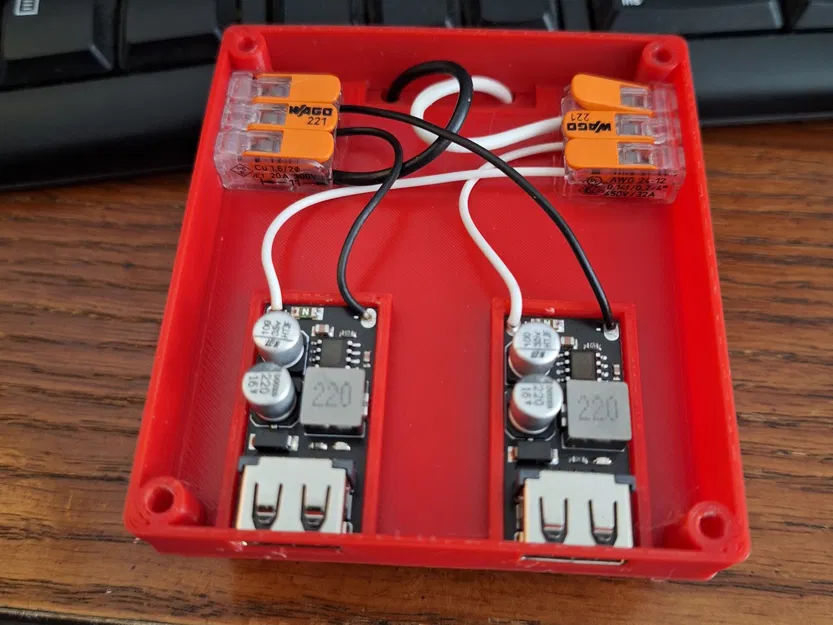

Hàn một đoạn dây ngắn vào mấy cái module USB. Đặt chúng vào cái khúc giữa, chúng sẽ tự giữ yên khi bạn lắp nắp vào. Giờ thì nối hết mấy sợi dây lại với nhau theo ý bạn. Nối hết mấy cái cực dương lại với nhau và mấy cái cực âm lại với nhau. Tui thì khoái dùng mấy cái kẹp Wago loại gạt mà dán vô cái vỏ (như hình đó). Cuối cùng, lắp cái nắp vô. Cả ba phần sẽ được giữ chặt với nhau bằng mấy con ốc đó.
