Nắp Tản Nhiệt Cooler Master ATMOS Thiết Kế Lục Giác

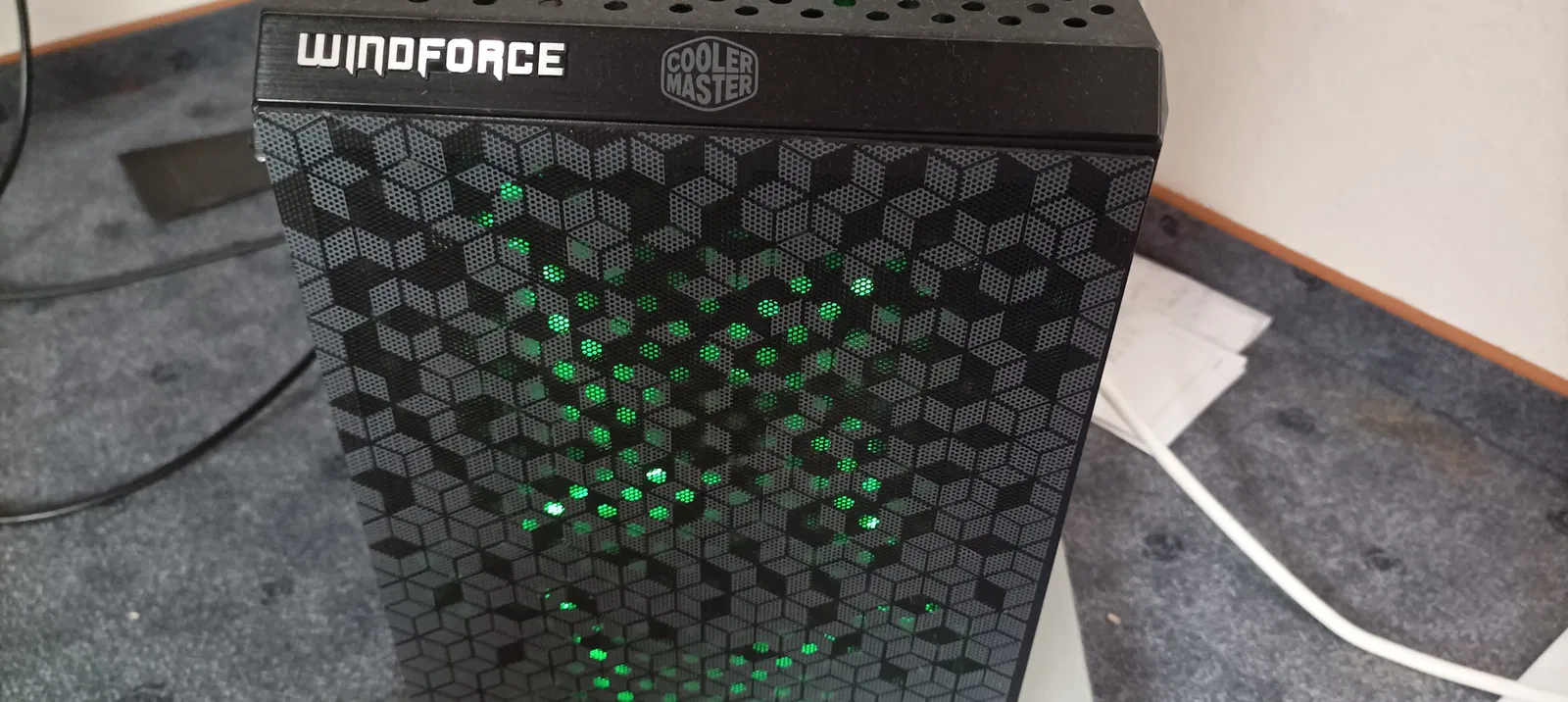

Để khúc xạ ánh sáng của tản nhiệt một cách hiệu quả, tui quyết định làm một thiết kế góc cạnh với nhiều đường thẳng. Để làm được điều đó, tui lấy cảm hứng từ thiết kế lục giác của vỏ case máy tính Cooler Master Master Box của tui (xem hình cuối). Ban đầu tui cũng muốn mô phỏng sự phân chia của các hình lục giác, nhưng nó không cân đối về độ dày khe hở và các góc quá nhọn để in đẹp nếu không bo tròn.

Tui cũng dùng họa tiết lục giác cho phần kết nối giữa hai nửa trên và dưới, để đủ ánh sáng đi vào trung tâm và đủ độ cứng cho cấu trúc. Theo chiều dọc, tui kéo dài các hình lục giác ra nhiều độ cao khác nhau, sao cho các trụ ở ngoài rìa cho phép đủ ánh sáng đi qua các trụ gần trung tâm. Sáu trụ ở logo phản chiếu nhiều ánh sáng nhất từ chính logo, để làm nó tỏa sáng và tạo hiệu ứng ánh sáng đẹp từ trong ra ngoài. Tất cả các hình lục giác đều nghiêng 20° so với sáu hướng của hình lục giác ngoài, để duy trì đặc tính quang học này và tạo ra sự khúc xạ đẹp của ánh sáng tản nhiệt đi vào.

Ở bên ngoài tui không thay đổi gì về thiết kế, nhưng xoay chữ ATMOS và làm nó lớn hơn một chút, để nổi bật hơn và dễ in hơn. Kích thước khe hở ban đầu nhỏ hơn kích thước tính năng được khuyến nghị.

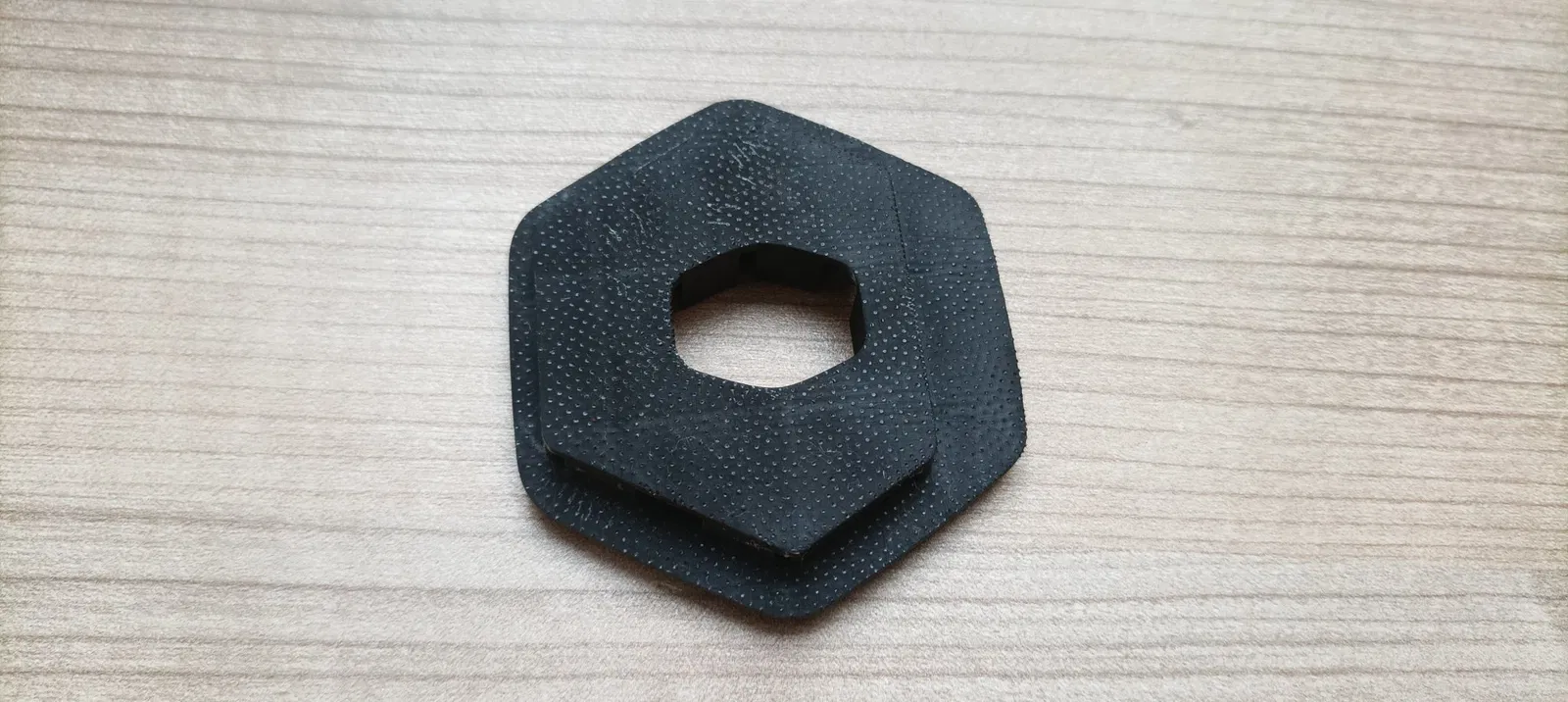

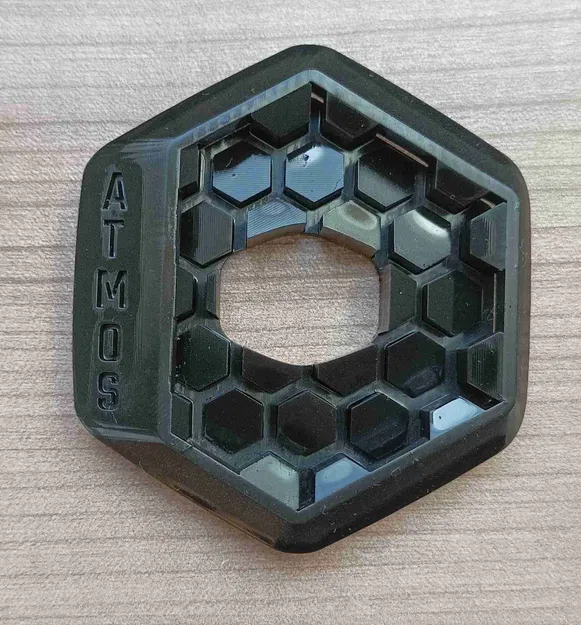

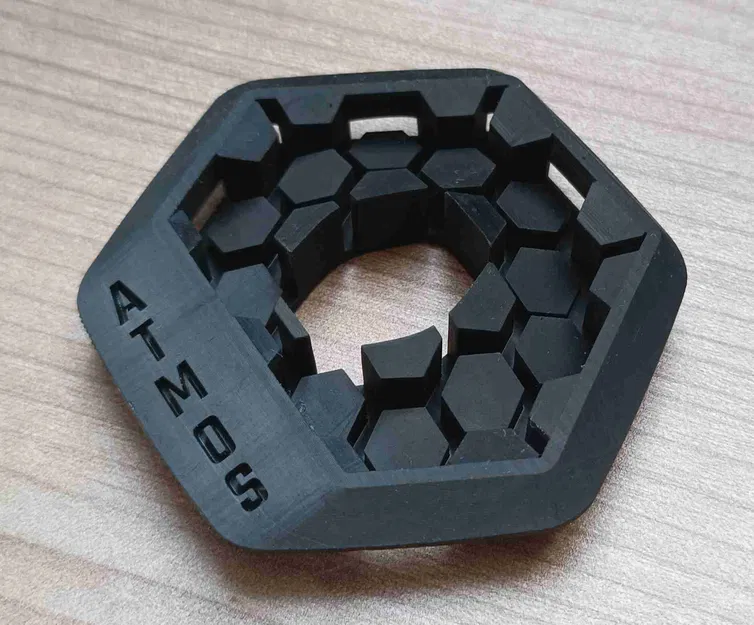

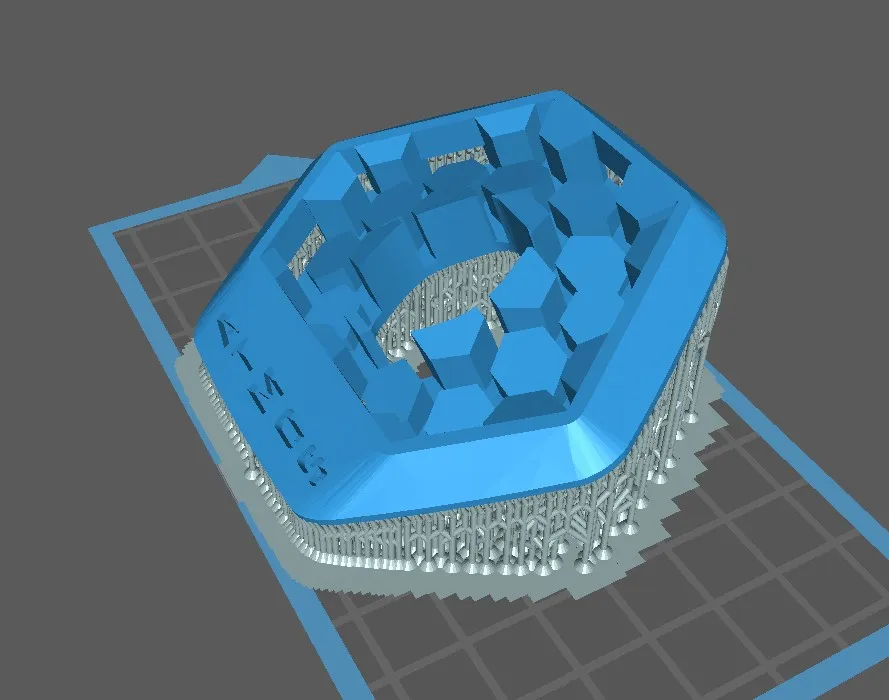

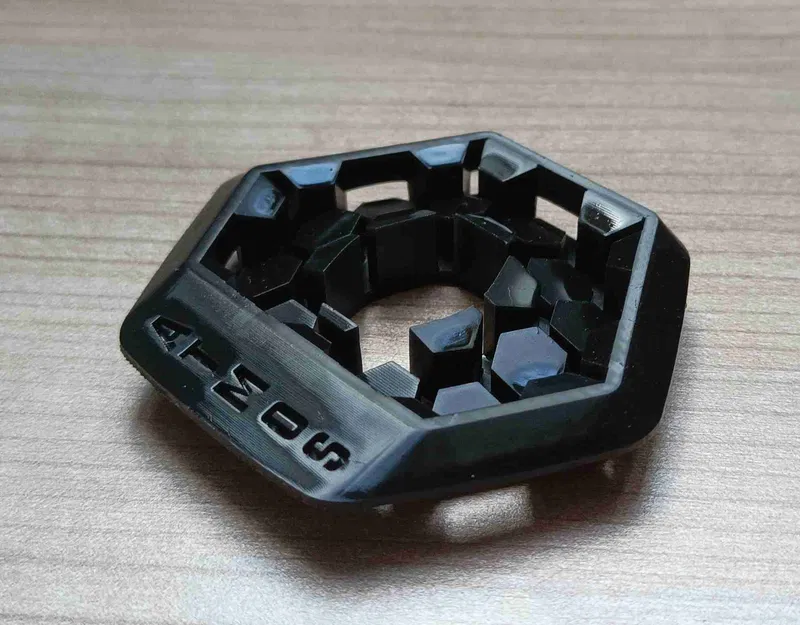

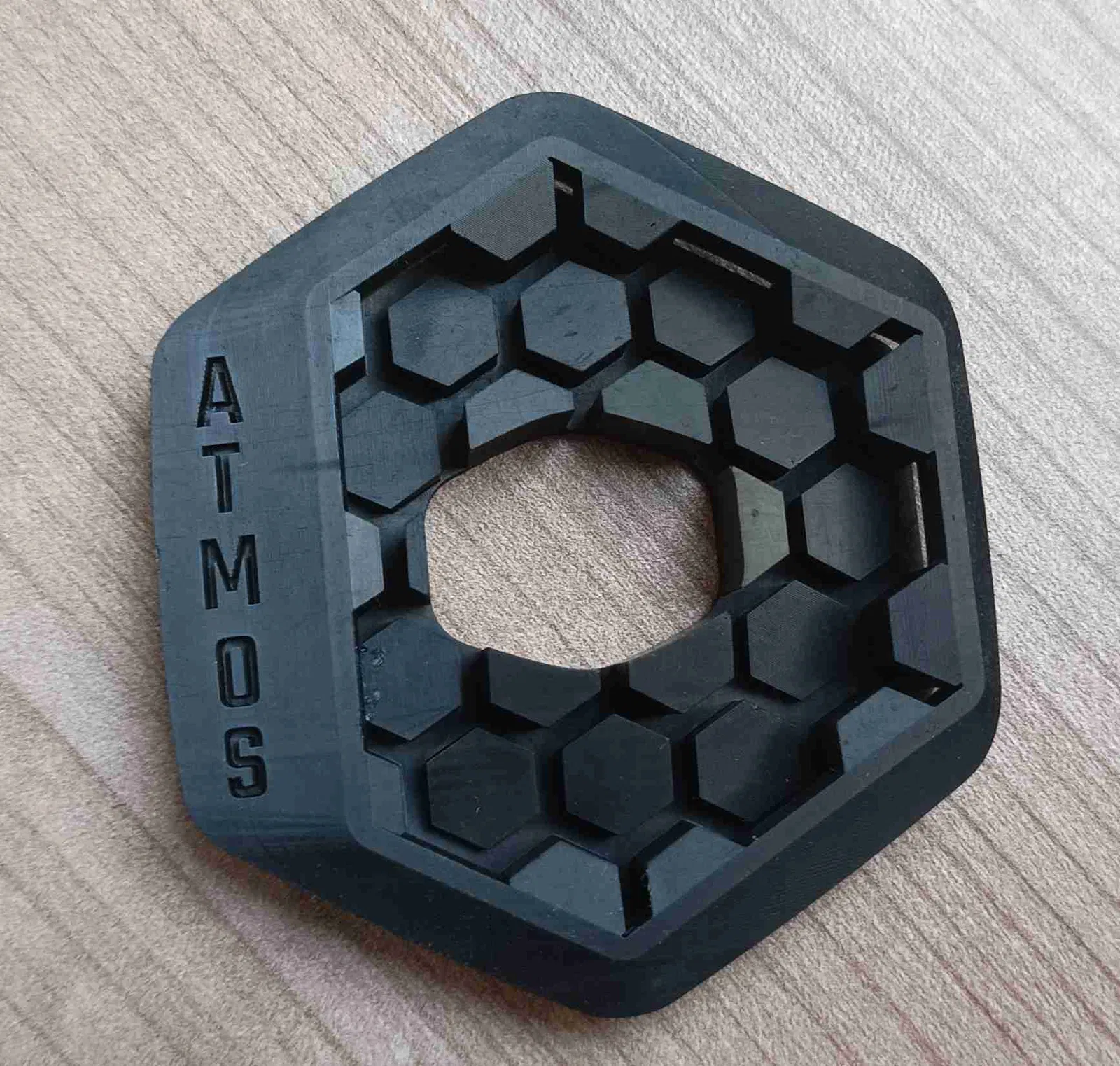

Tui đã in thử bằng máy in FDM của tui trước nhưng máy của tui luôn gặp sự cố với hiện tượng stringing. Vì vậy, tui đã in bằng máy in SLA của tui, cho bề mặt mịn hơn. Ngoài ra, tui còn phủ thêm một lớp vecni trong suốt, để phản chiếu ánh sáng mạnh hơn (hình đầu tiên không có vecni, hình sau có vecni).

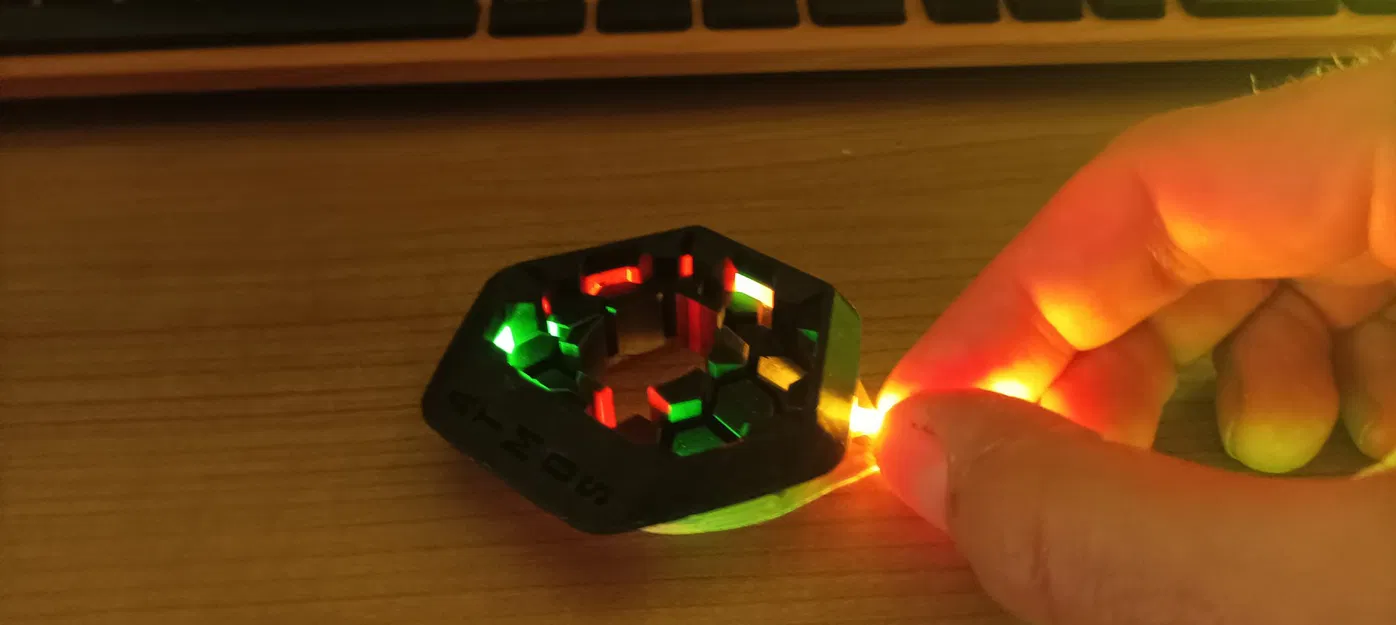

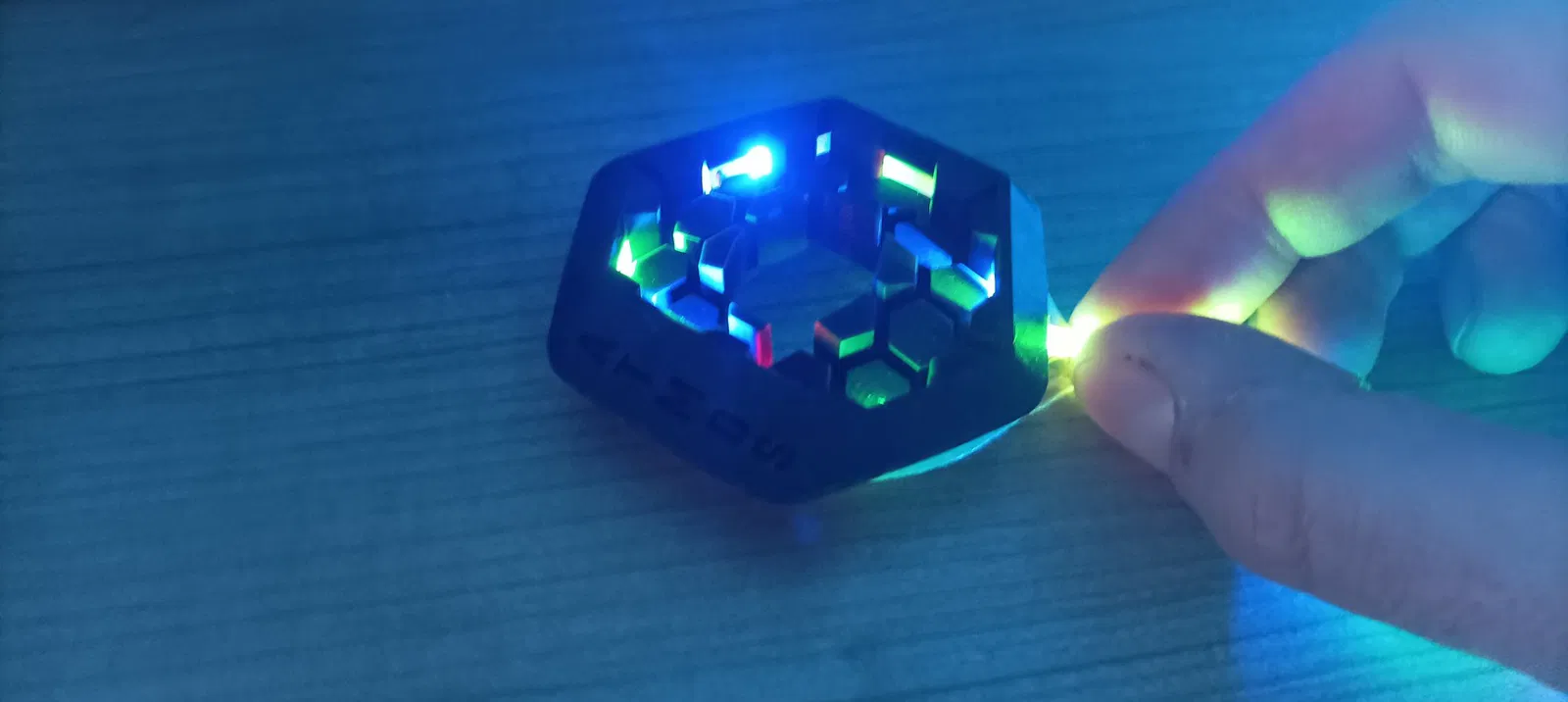

Vì tui không có tản nhiệt ATMOS, tui đã thử hiệu ứng từ bên ngoài bằng dải đèn LED, xem video trong link:
