Kẹp Khóa Thước Đánh Dấu Mộng

Tác giả ysengard

Lượt tải
22
Lượt thích
2
Lượt coi
269
Tải tất cả (.zip)· 6 file · 2 MB· 2 MB

File 6 2 MB

  • mortise-gauge-lock-male_1766651009.stepSTEP · 142,5 KB
  • mortise-gauge-lock-female_1766651009.stepSTEP · 179,5 KB
  • mortise-gauge-lock-female_1766651010.stlSTL · 166 KB
  • mortise-gauge-lock-male_1766651011.stlSTL · 333,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#68210
Danh mục
DIY
Ngày đăng

Mô tả

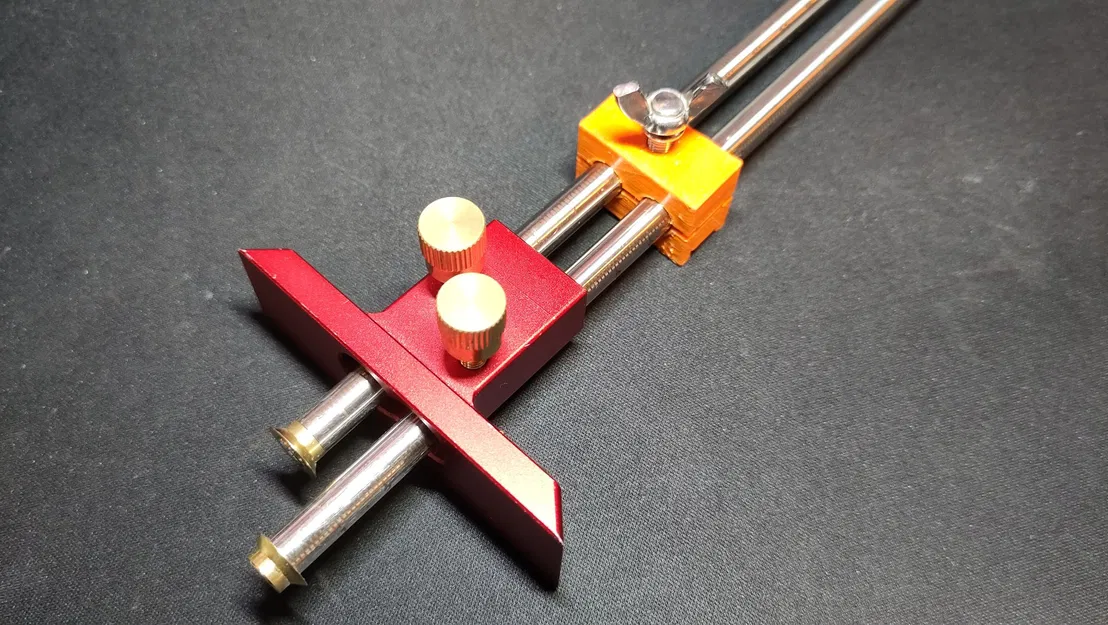

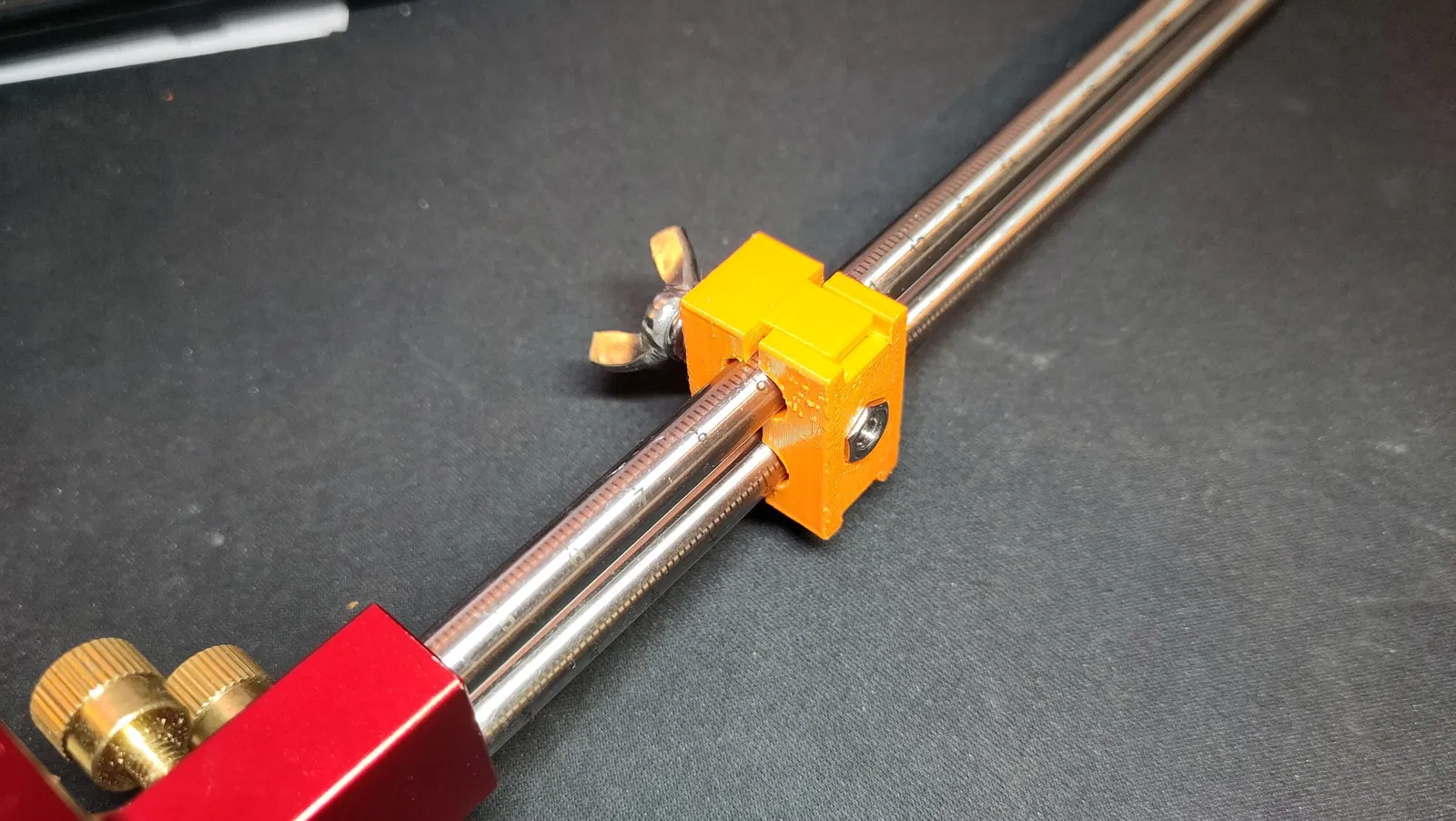

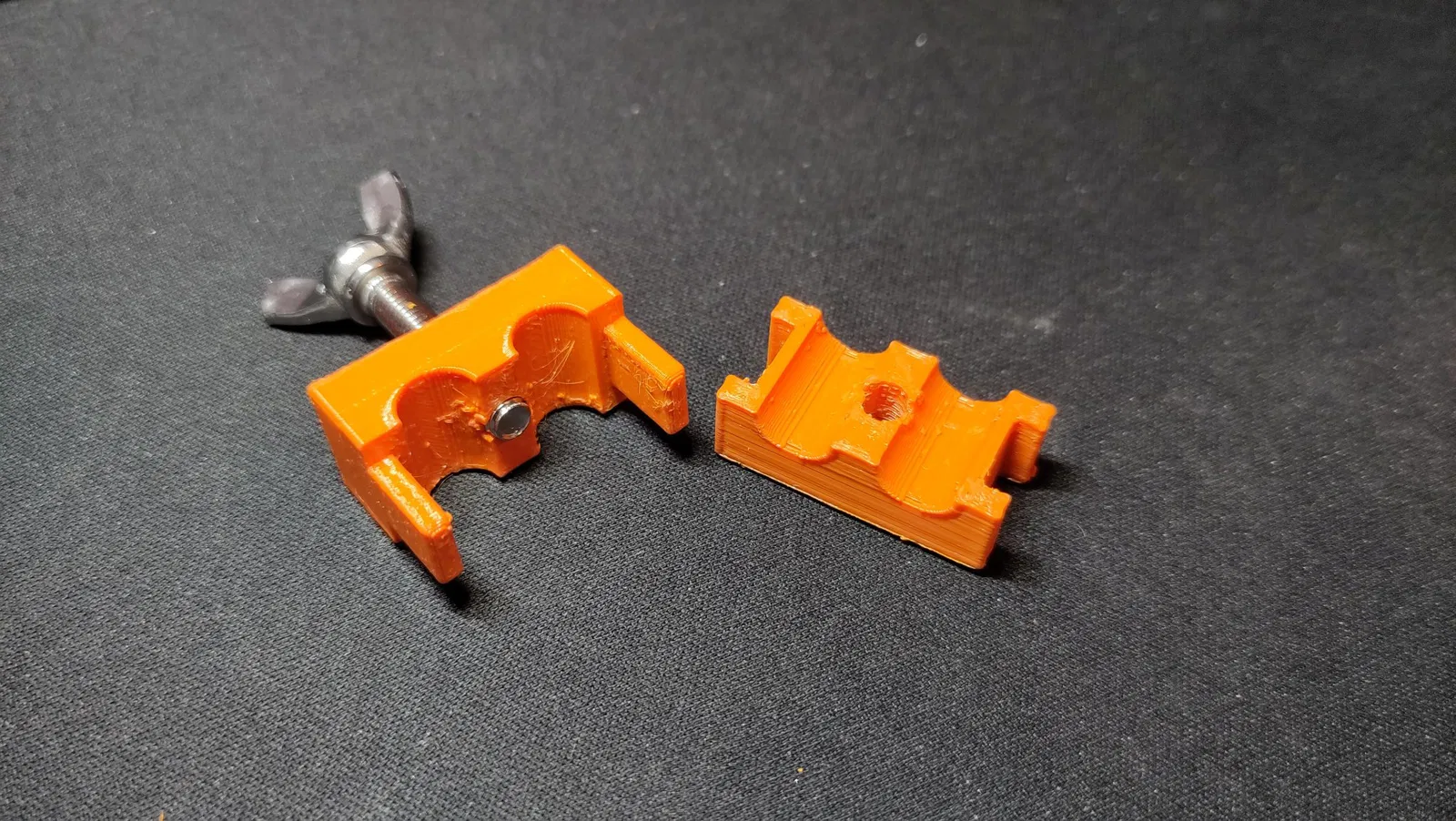

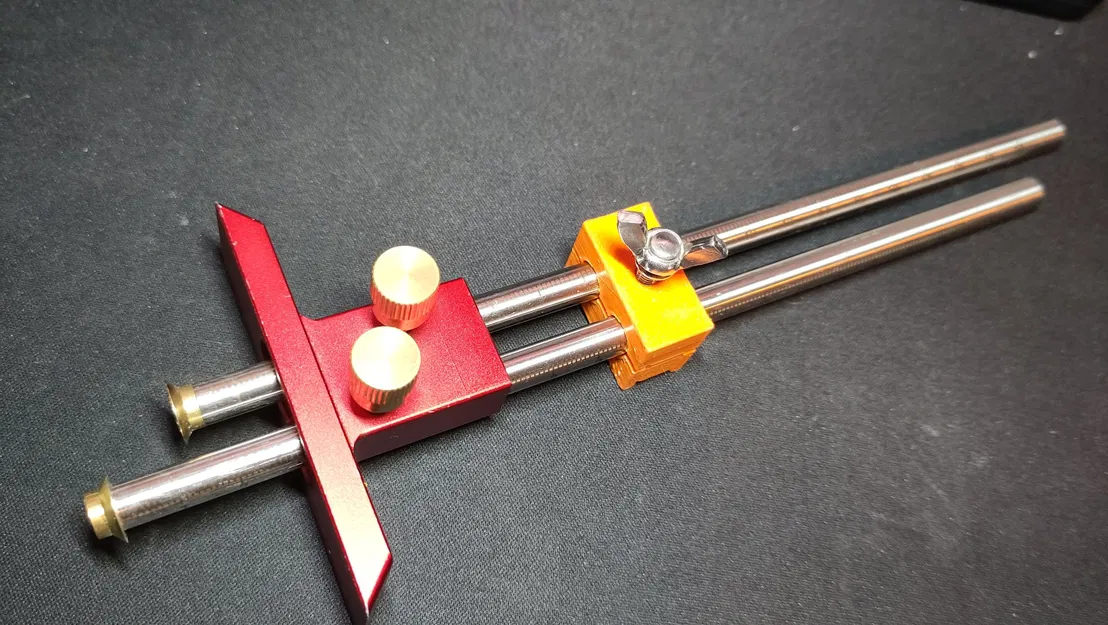

Kẹp trục này được thiết kế để gắn vào các thanh dẫn hướng của thước đánh dấu kép, cho phép bạn khóa vị trí tương đối của lưỡi cắt trong khi vẫn có thể điều chỉnh thước đo một cách tự do để dịch chuyển. Điều này cho phép bạn giữ nguyên kích thước mộng hoặc mộng tương tự khi ghép các bộ phận có độ dày khác nhau hoặc khi cố gắng đánh dấu một vị trí chính xác như tâm của miếng gỗ.

Xem bản vẽ kỹ thuật để biết chi tiết về kích thước.

Phần cứng yêu cầu:

1x bu lông 5mm - Tôi đã sử dụng vít cánh chuồn

1x Đai ốc 5mm

Cài đặt in:

Chất liệu: PLA hoặc PETG

Chiều cao lớp: 0.20mm

Độ lấp đầy: 15%

Không cần hỗ trợ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodepdfstepstl
Số file mô hình
6
Tổng dung lượng
2 MB
File lớn nhất
1,1 MB
