Nút Nhấn Pushbutton (22mm) - Thay thế Lovato LM2T

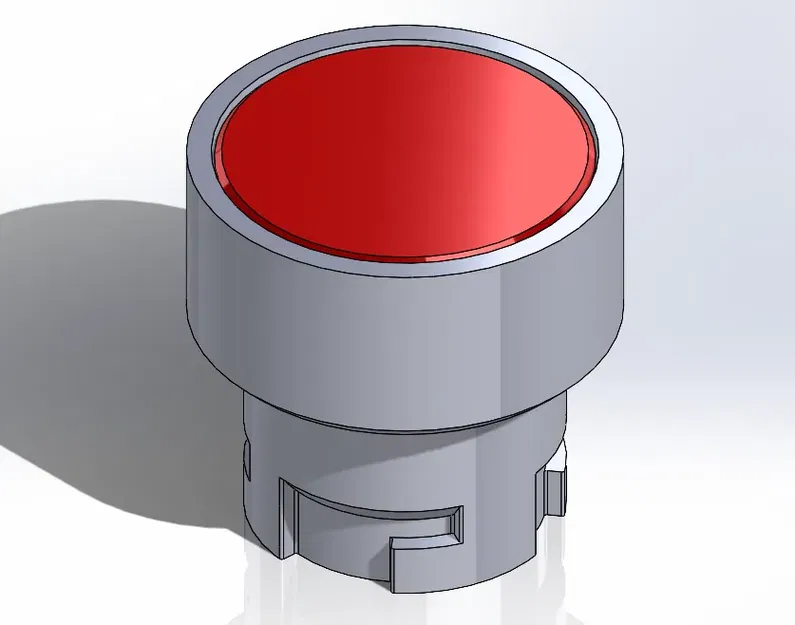

Mô hình nút nhấn pushbutton 22mm, thay thế cho Lovato LM2T. Bao gồm 2 phần: đế và piston. Dễ dàng lắp ráp và cung cấp giải pháp thay thế khi dòng Lovato LM2T đã ngừng sản xuất.
Mô tả

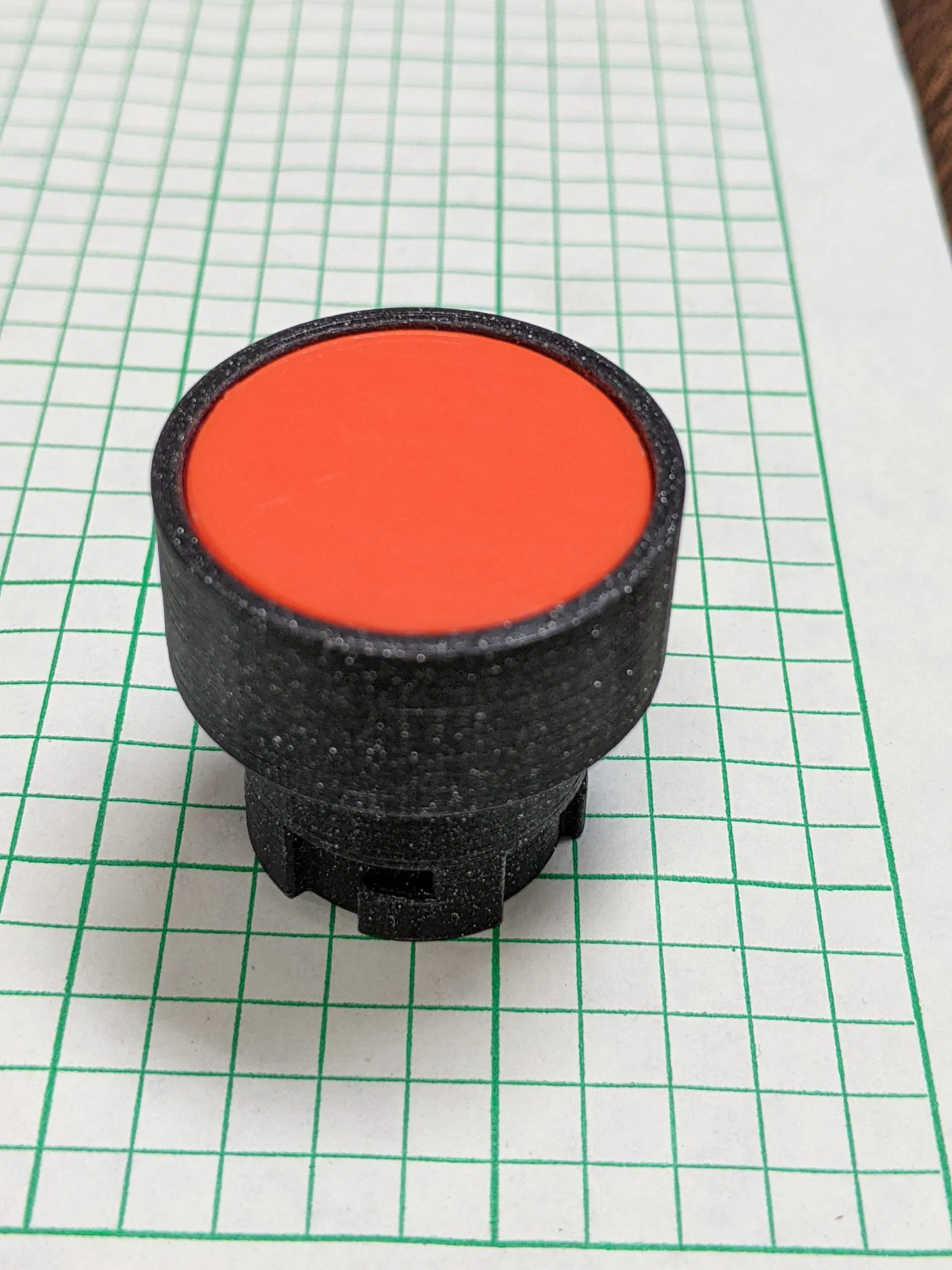

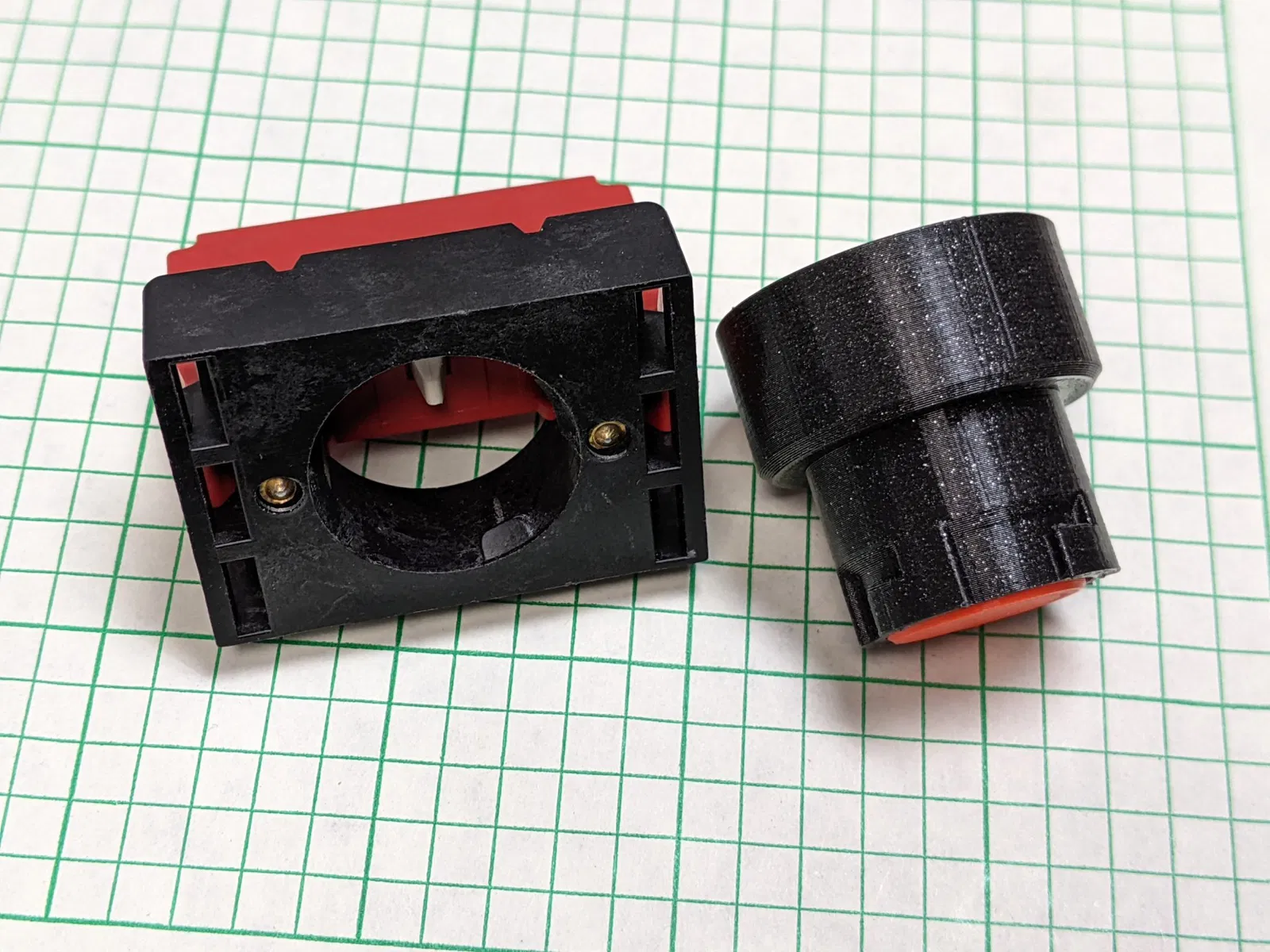

Tui tìm được một cái khung và tiếp điểm module Lovato series LM2T 22mm, nhưng lại thiếu cái nút nhấn (pushbutton actuator). Dòng này đã ngừng sản xuất nên không mua được nữa. Mẫu này là một cái thay thế đơn giản cho nút nhấn (xem 8LM2TB102). Lò xo trả về được cung cấp bởi tiếp điểm.

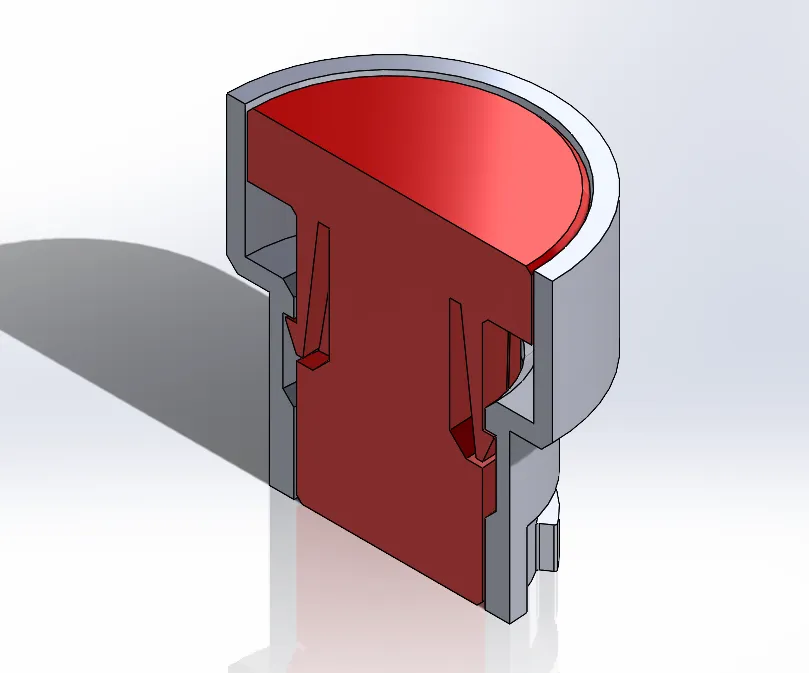

Có hai phần:
- Đế (phần hình vành giữ vào khung)

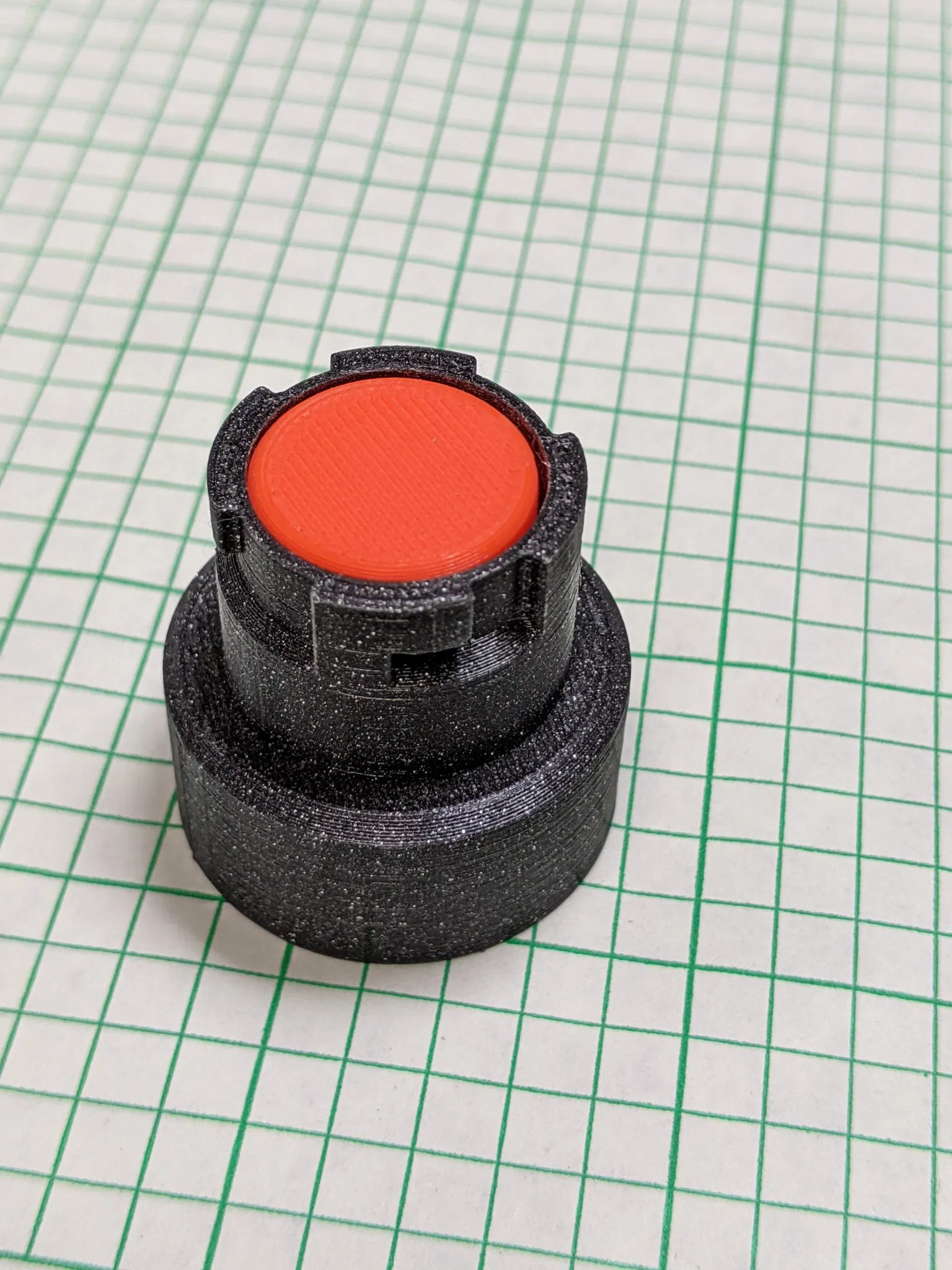

- Piston (phần nút nhấn có màu để kích hoạt tiếp điểm)

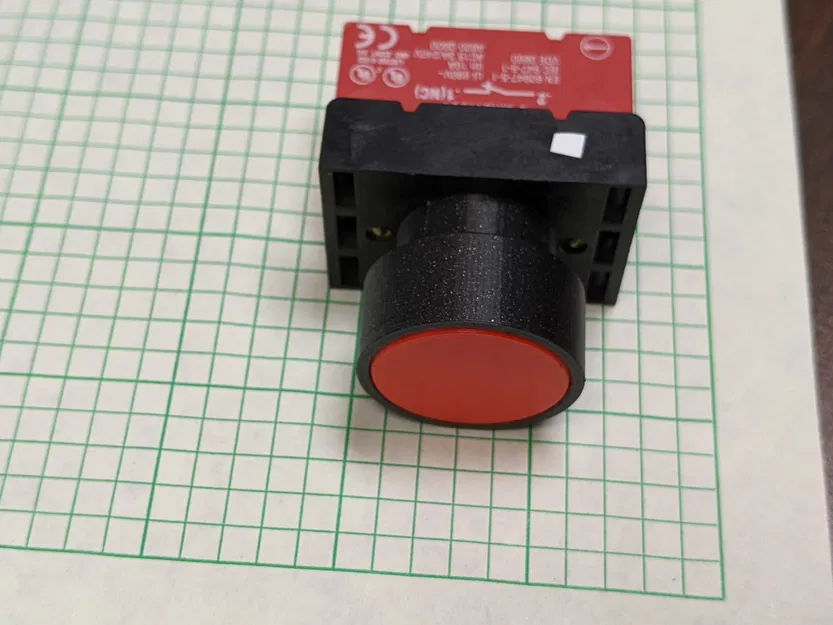

Để lắp ráp, nhấn piston vào đế. Thiết kế này không cho phép tháo rời sau khi đã lắp.
Tôi cũng đính kèm file step để giúp ai có nhu cầu khác.
LƯU Ý: Mô hình in 3D không dẫn điện nên an toàn khi dùng trong môi trường khô ráo. Tuy nhiên, nếu bạn quyết định sử dụng mô hình này, bạn chấp nhận mọi trách nhiệm.
Cài đặt in
Độ đặc (Infill)
20%
Độ dày lớp (Layer)
0.2mm
Chân đế (Supports)
From Build Plate
Đầu phun (Nozzle)
0.4 mm
Filament đã sử dụng:
- PLA Prusa Orange (piston)
- PLA Galaxy Black (đế)
