Dẫn Hướng Dây Tóc Ender 3v2 Kèm Cảm Biến Đứt Dây

Nếu bạn thích thiết kế của tôi, bạn có thể giúp tôi bằng cách cài đặt Temu và tham gia miễn phí bằng liên kết Đối tác Temu của tôi: https://temu.to/m/u35zqoy1w8m

Không chỉ bạn có thể mua các mặt hàng và bộ phận máy in 3D cần thiết để làm ra thiết kế của tôi, bạn còn nhận được một mức chiết khấu rất tốt. Temu giao hàng khá nhanh, giá rất rẻ và chất lượng rất tốt. Khoản tín dụng tôi kiếm được từ giới thiệu giúp tôi mua filament và xuất bản thêm nhiều thiết kế hữu ích miễn phí.

Đây là một bản chỉnh sửa từ thiết kế trước đây của tôi cho Voxelab Aquila, được thiết kế cho Ender 3v2, mà tôi cũng đang sử dụng.

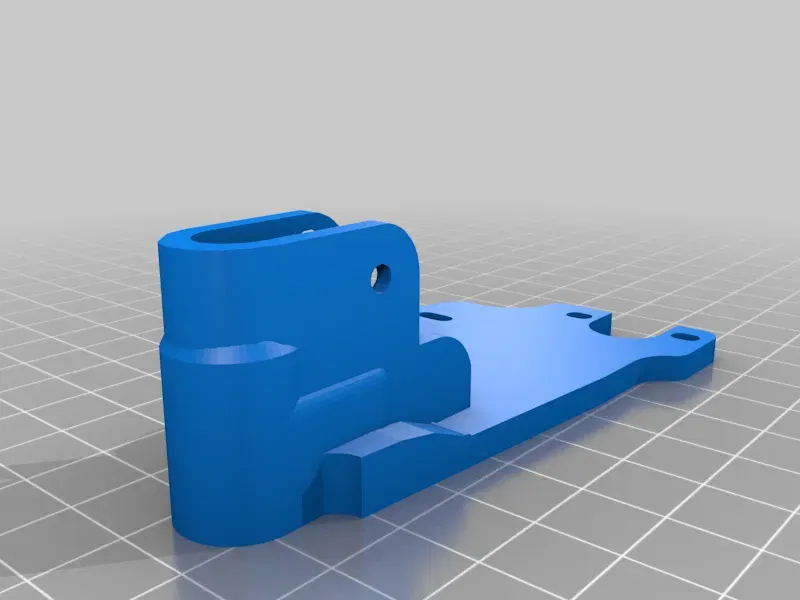

Tôi muốn một thiết kế rất gọn gàng và nhỏ gọn, giữ cảm biến đứt dây tóc rẻ tiền nhất mà tôi đã mua và dẫn dây tóc bằng con lăn.

Thiết kế này rất nhỏ gọn, và dây tóc không thể trượt ra khi thu lại. Nếu giá đỡ cuộn dây của bạn ở gần mép trên cùng của máy in, bạn sẽ không cần bất kỳ bộ dẫn dây tóc hoặc cánh tay nào khác nhô ra khỏi cạnh máy in của bạn.

Thiết kế này sử dụng 3 bu lông M3 và một vòng bi 608 (vòng bi ván trượt/giày trượt tiêu chuẩn). Vòng bi có thể là bất kỳ loại 608 nào như 608-RS, 608-XX, v.v. (Các chữ cái cuối dấu gạch ngang -RS,-XX, v.v. chỉ ra loại con dấu, ví dụ RS = con dấu cao su. Kích thước của vòng bi là như nhau). Dung sai rất chặt và con lăn quay trơn tru.

Thiết kế này được làm riêng cho Ender3v2, và gắn vào hai vít giữ giá đỡ trục Z vào thanh dẫn hướng/vít. Nếu bạn sử dụng cảm biến dây tóc khác với cảm biến trong liên kết Amazon bên dưới, bạn sẽ cần điều chỉnh vị trí của các lỗ.

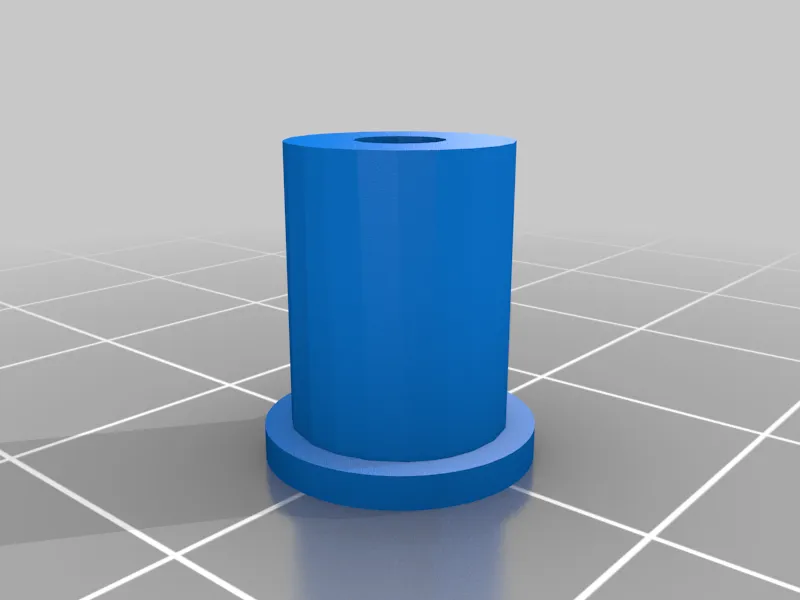

Không cần hỗ trợ cho bất kỳ bộ phận nào. Bạn nên in hai bản sao của bánh xe pulley, một cho mỗi bên của vòng bi.

Nếu bạn không có bộ bu lông và đai ốc Metric, bạn nên có một bộ. Chúng rẻ tiền và bạn sẽ sử dụng rất nhiều bu lông và đai ốc M2, M3, M4, v.v. với máy in và các dự án của mình.

Với tư cách là Đối tác Amazon, tôi kiếm tiền từ các giao dịch mua đủ điều kiện.

Đây là bộ bu lông, đai ốc và vòng đệm M2,M3,M4,M5 tốt trên Amazon: https://amzn.to/44m64XQ

Đây là liên kết đến vòng bi 608: https://amzn.to/3QNCxmR

Và đây là liên kết đến cảm biến dây tóc tôi đã sử dụng trong dự án này: https://amzn.to/3YKtdC5

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender-3 v2

Rafts:

Không

Supports:

Không

Độ phân giải:

0.16

Infill:

50-100%

Filament: Generic PLA Đen
