Ingenuity Extruder cho Smart Effector của Duet3D

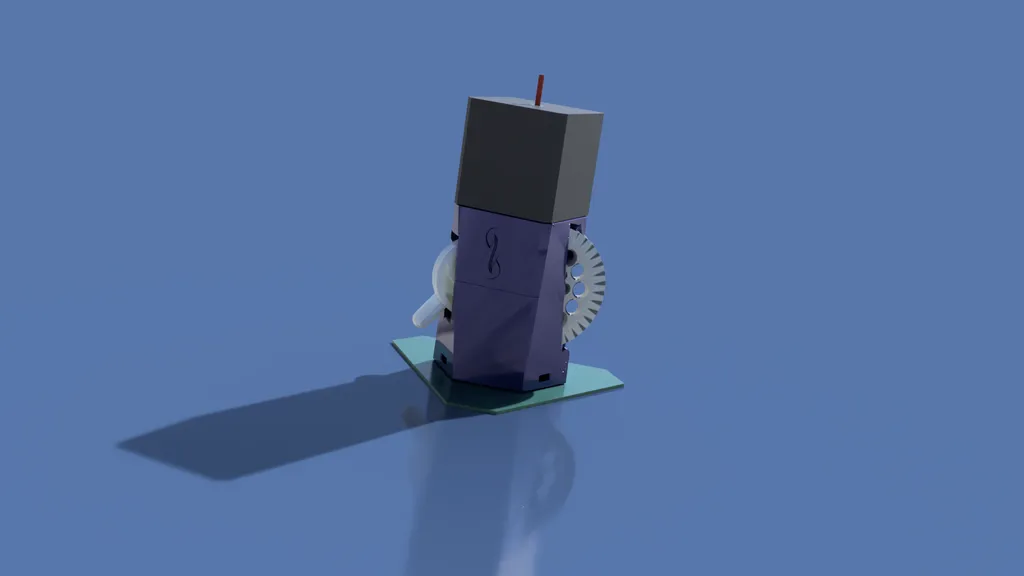

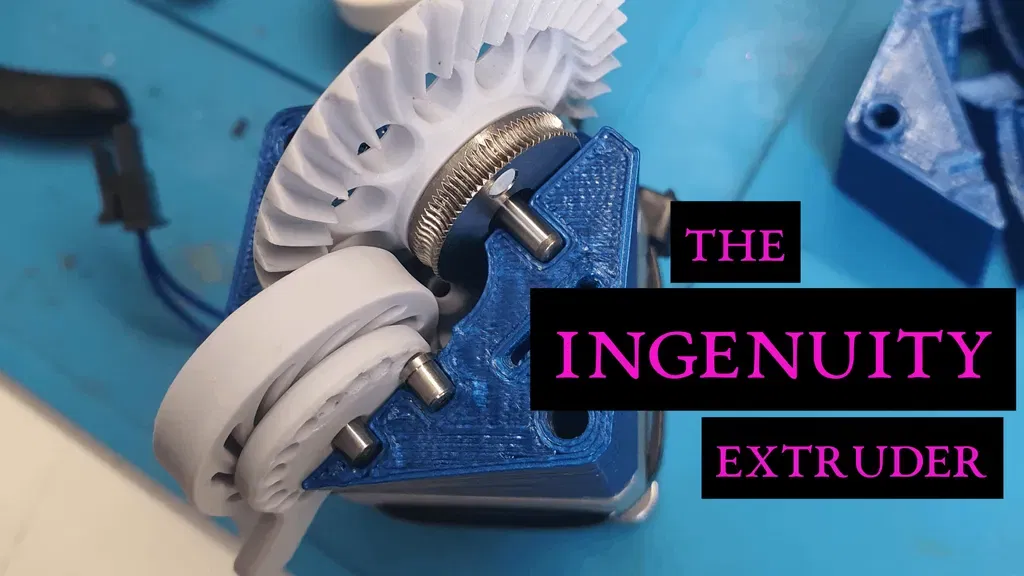

Đây là bộ đùn Ingenuity Extruder cho bộ phận Smart Effector của Duet3D.

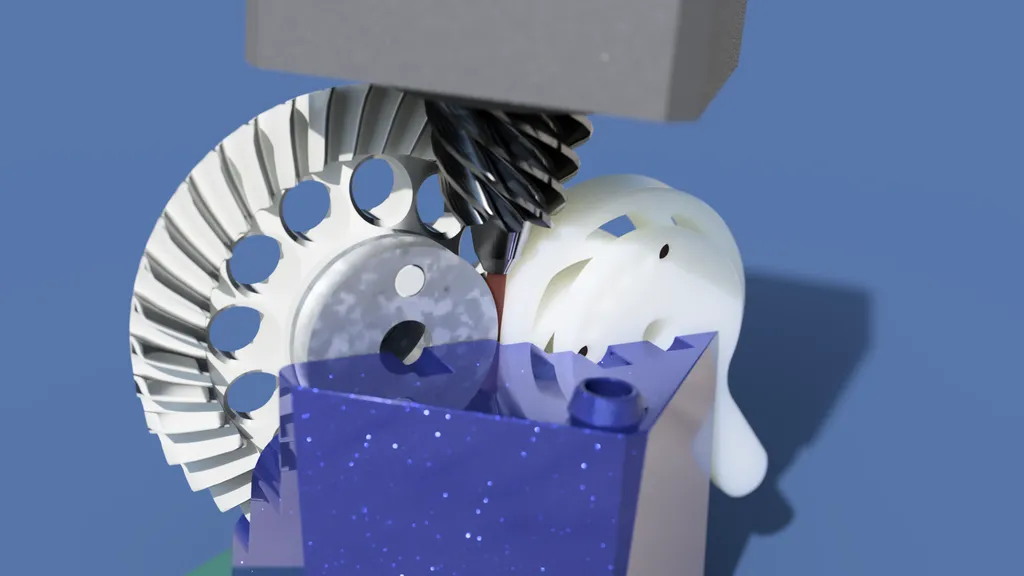

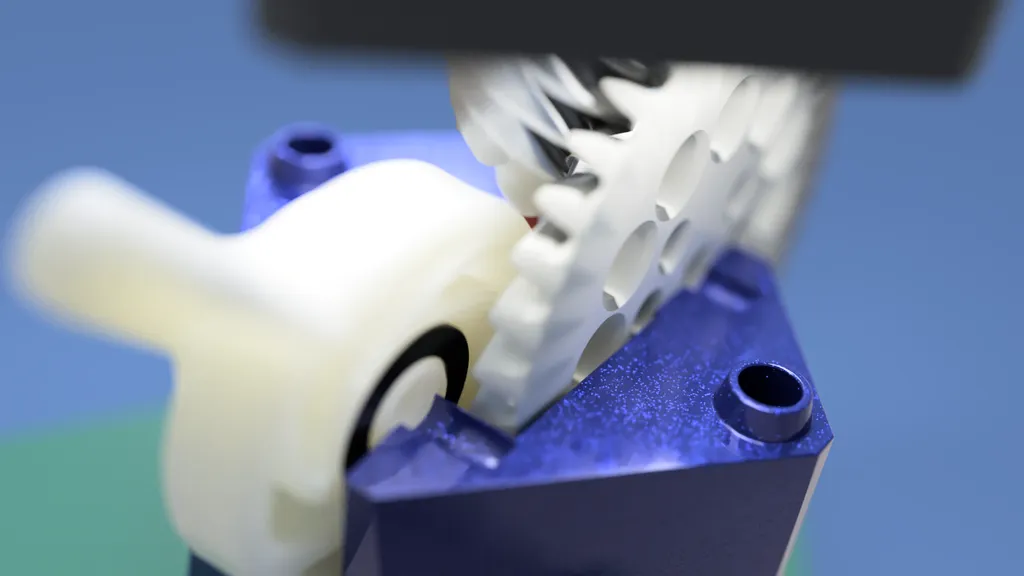

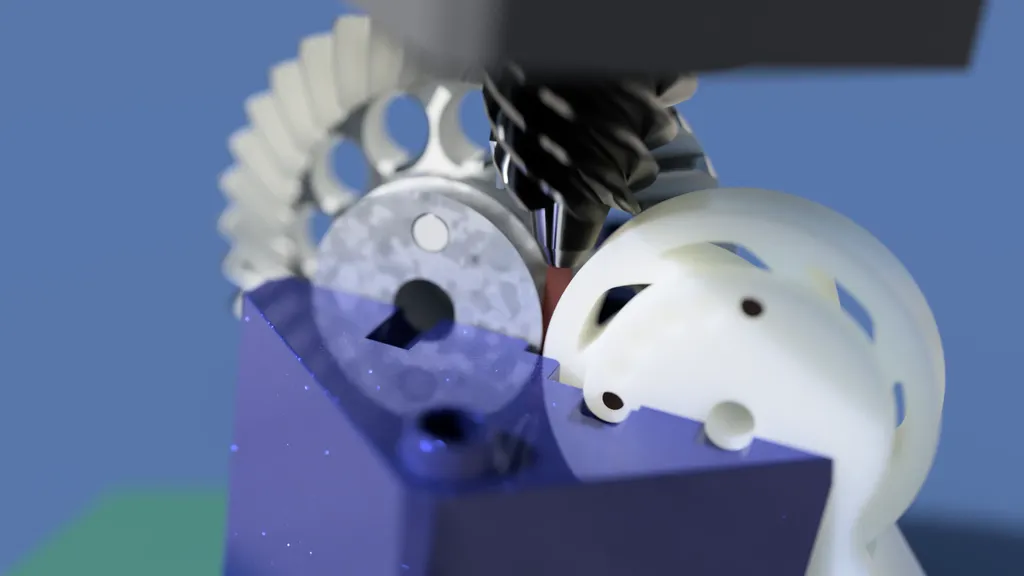

Nó là một bộ đùn dẫn động trực tiếp (direct drive) với động cơ bước Nema-14 trục rỗng, bánh răng dẫn động Bondtech LGX, bộ phận khóa lệch tâm tự khóa, bánh xe dẫn hướng có nan hoa hoạt động như lò xo căng và một cặp bánh răng cưa hypoid, đạt tỉ số truyền 37:7.

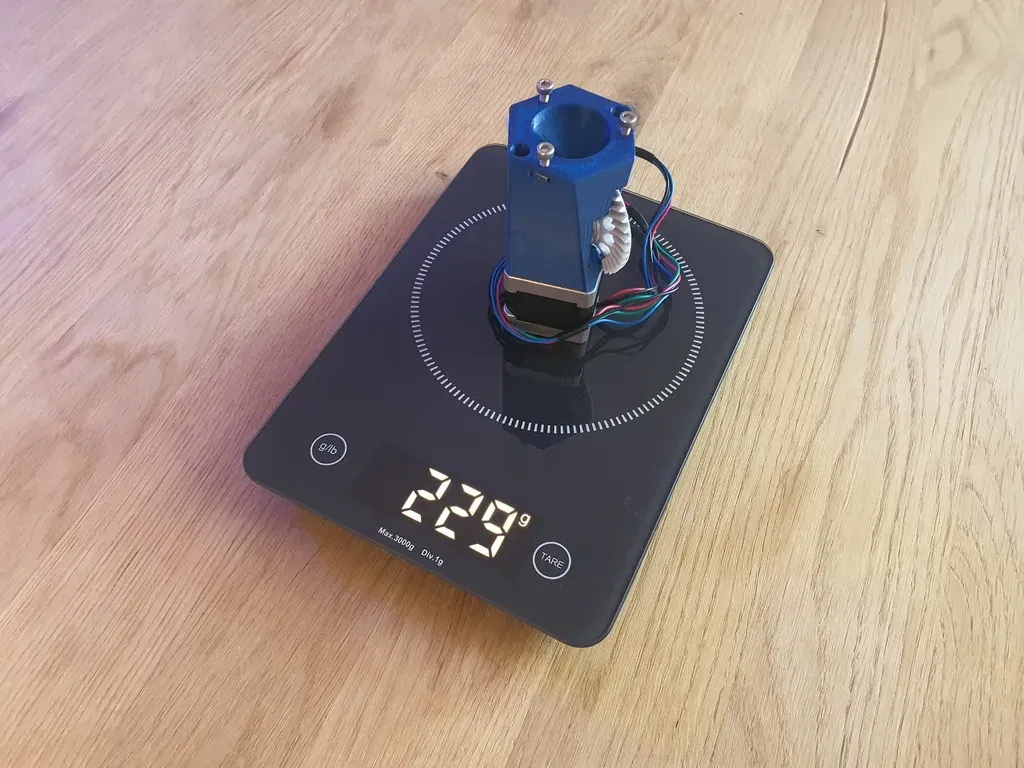

Toàn bộ cơ chế chỉ có 4 bộ phận chuyển động: hai bánh răng, bánh xe dẫn hướng và cần gạt, và nó chỉ nặng 229g!

Để tự làm một cái:

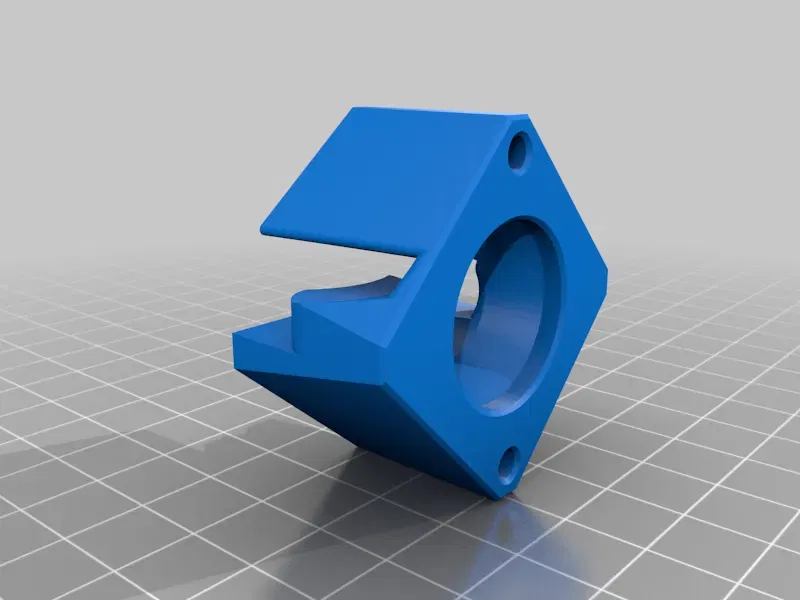

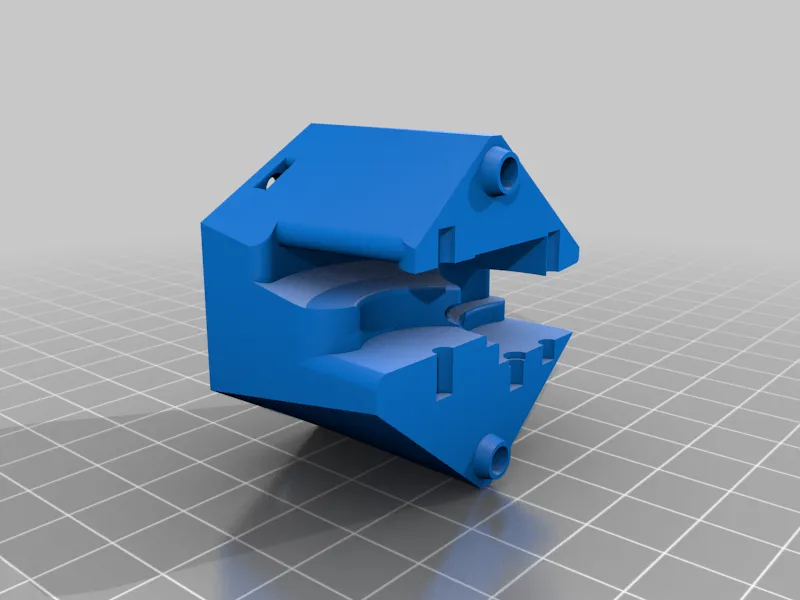

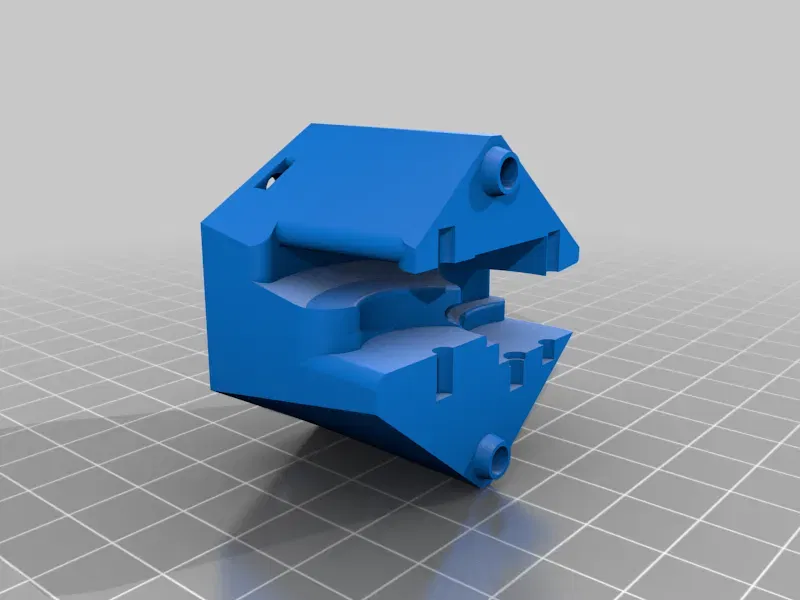

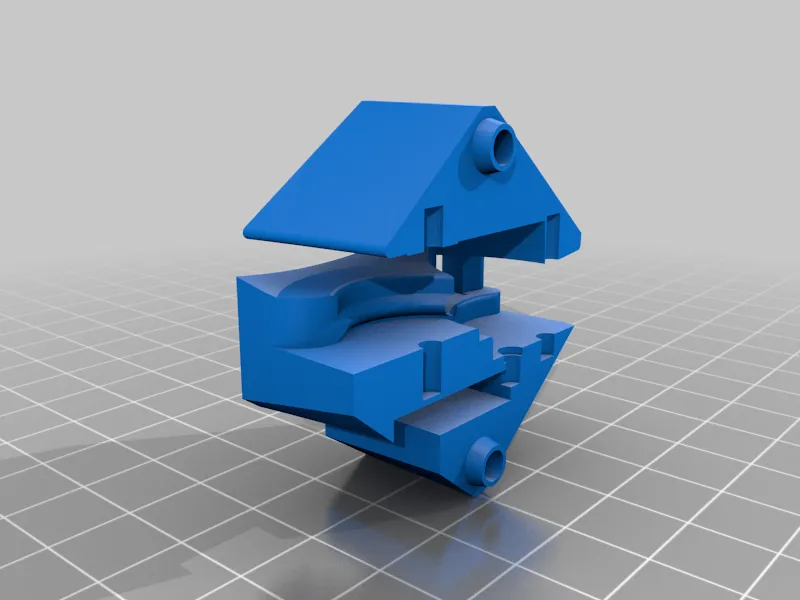

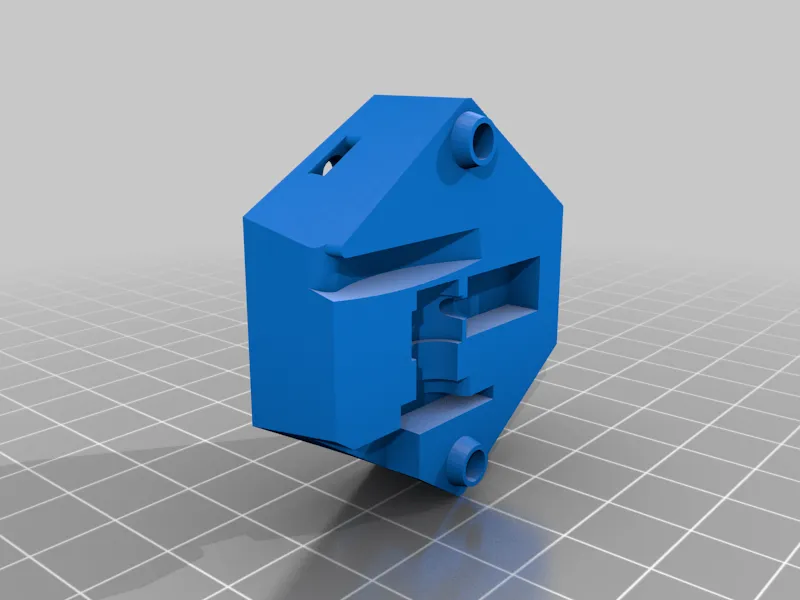

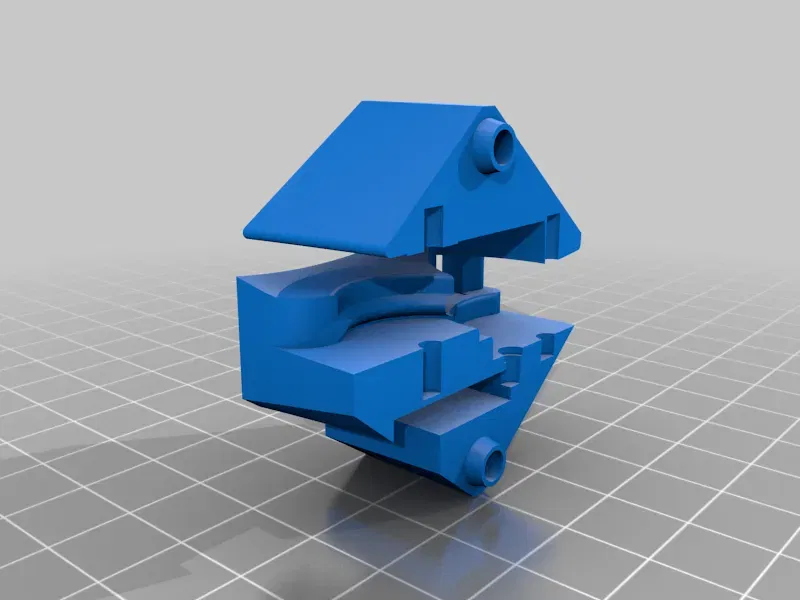

• In phần lowerhalf và upperhalf bằng FDM hoặc SLS

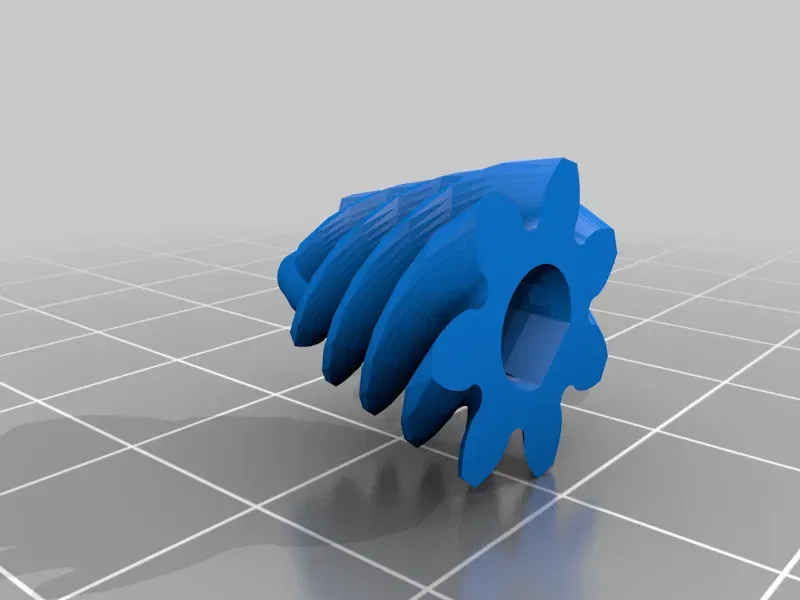

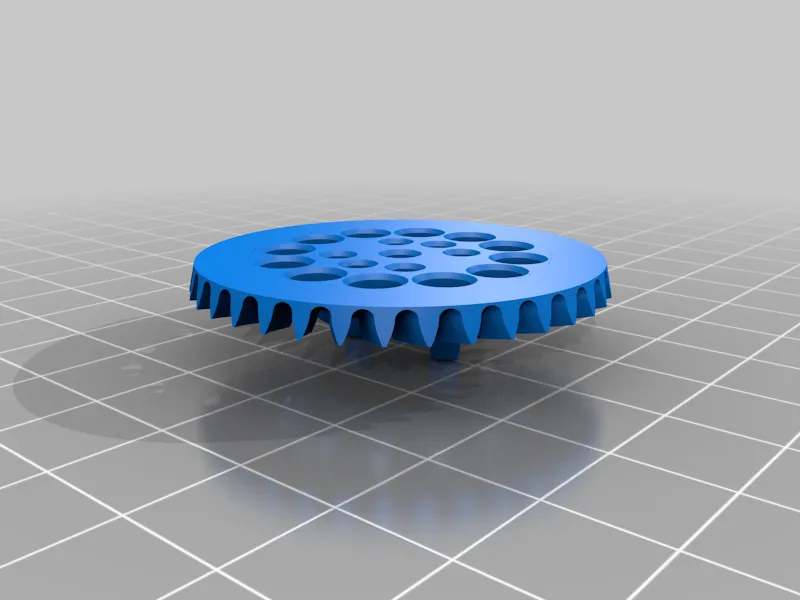

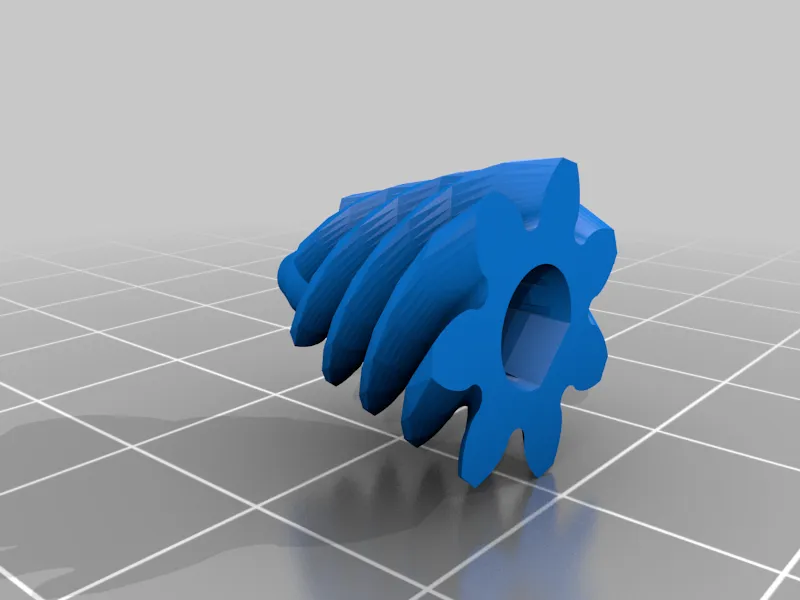

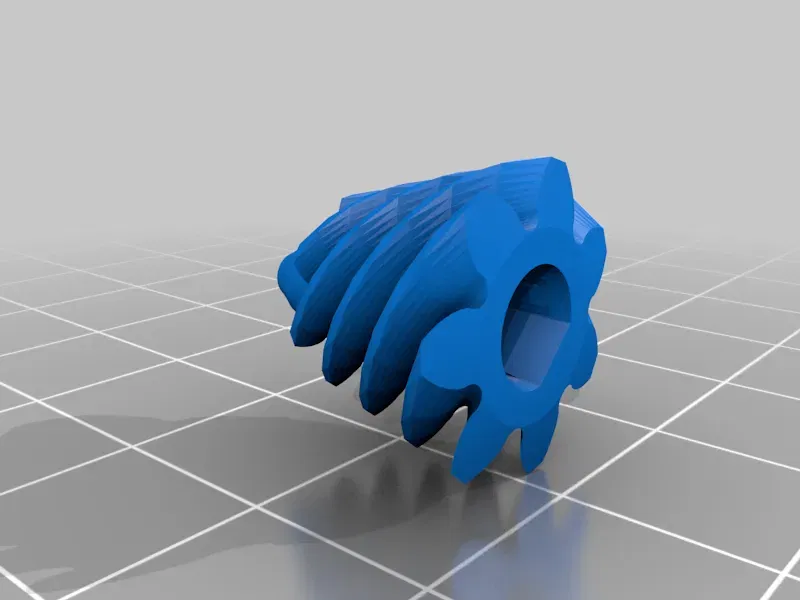

• In phần pinion và wheel bằng nhựa resin chịu mài mòn (Siraya Tech fast mecha white) hoặc in SLS bằng IGUS

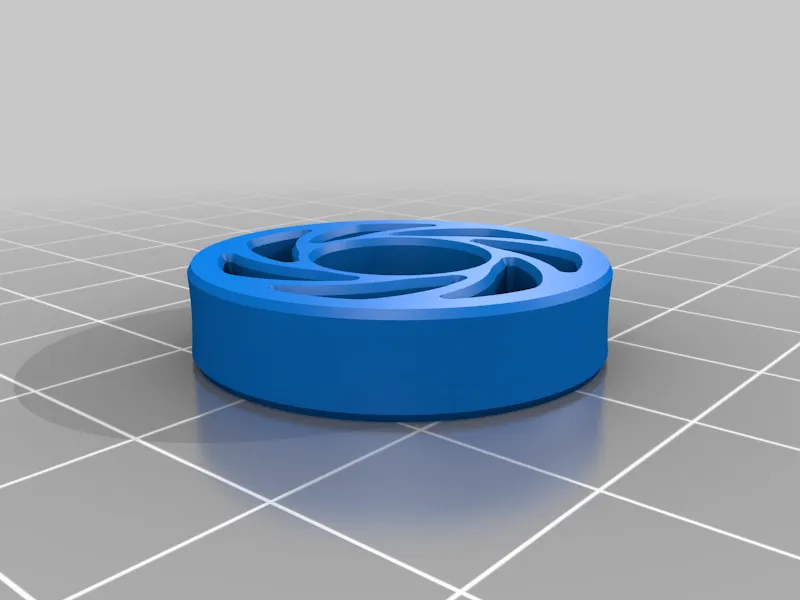

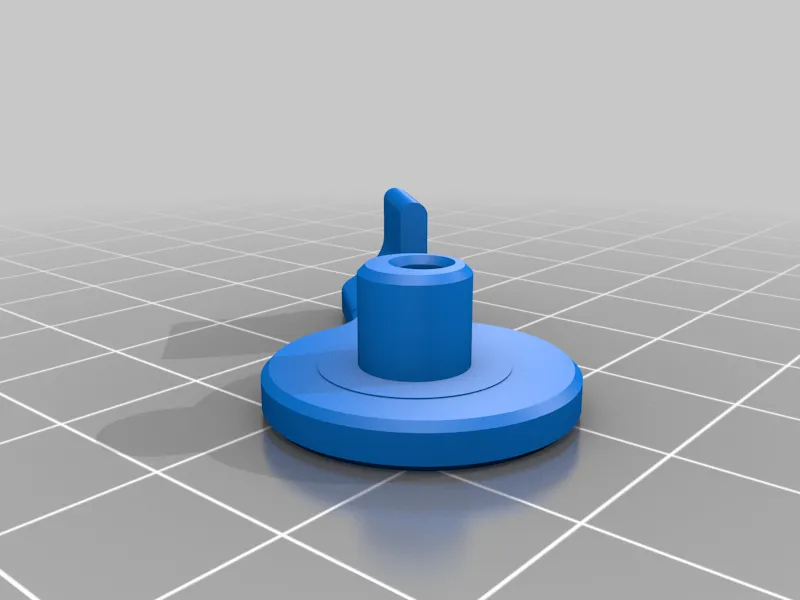

• In phần lever và idler bằng nhựa resin tiêu chuẩn

Bạn cũng sẽ cần:

3x đai ốc vuông M3 và bu lông M3x6mm

2x bu lông M3x50mm

2x trục chính xác 3mmx18mm

1x bi chặn 3x4mm (https://www.amazon.com/dp/B07HJV9FGX?ref=ppx_yo2ov_dt_b_product_details&th=1)

1x bánh răng dẫn động cứng từ Bondtech

1x động cơ bước trục rỗng Nema 14 (14HS13-0804SH-C4(4) từ Stepper online có D-profile)
