Giá đỡ Webcam cho Kính hiển vi

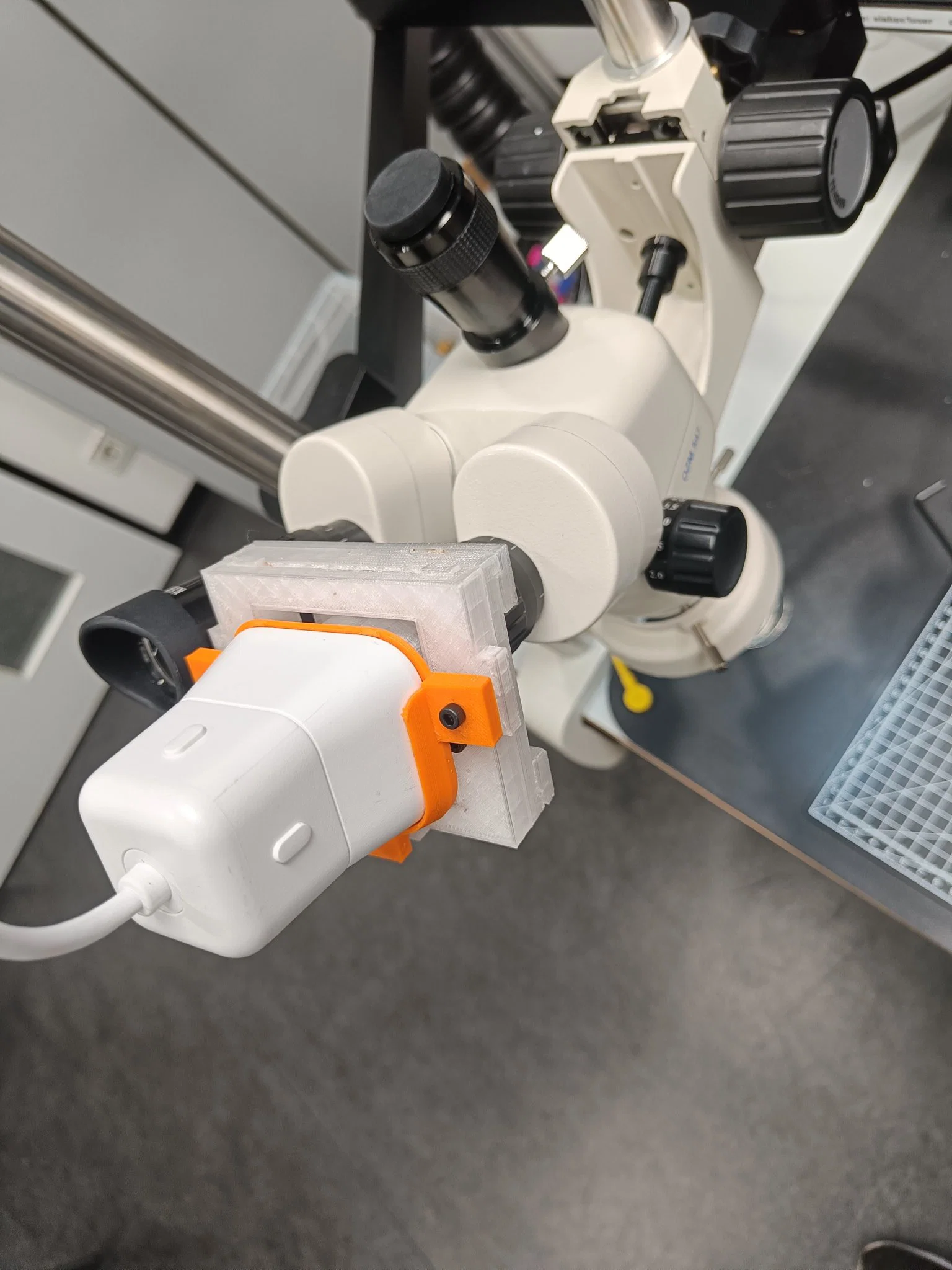

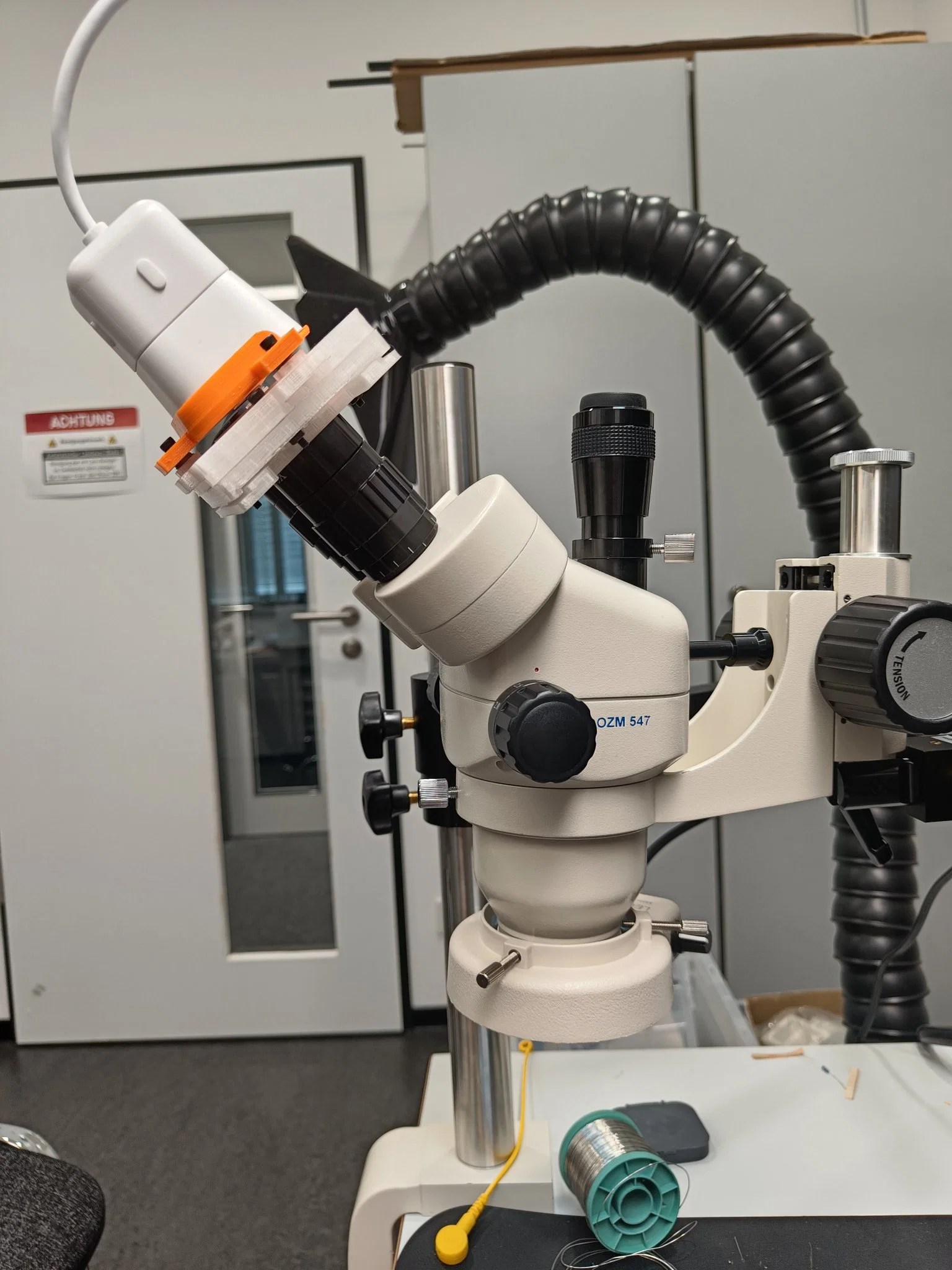

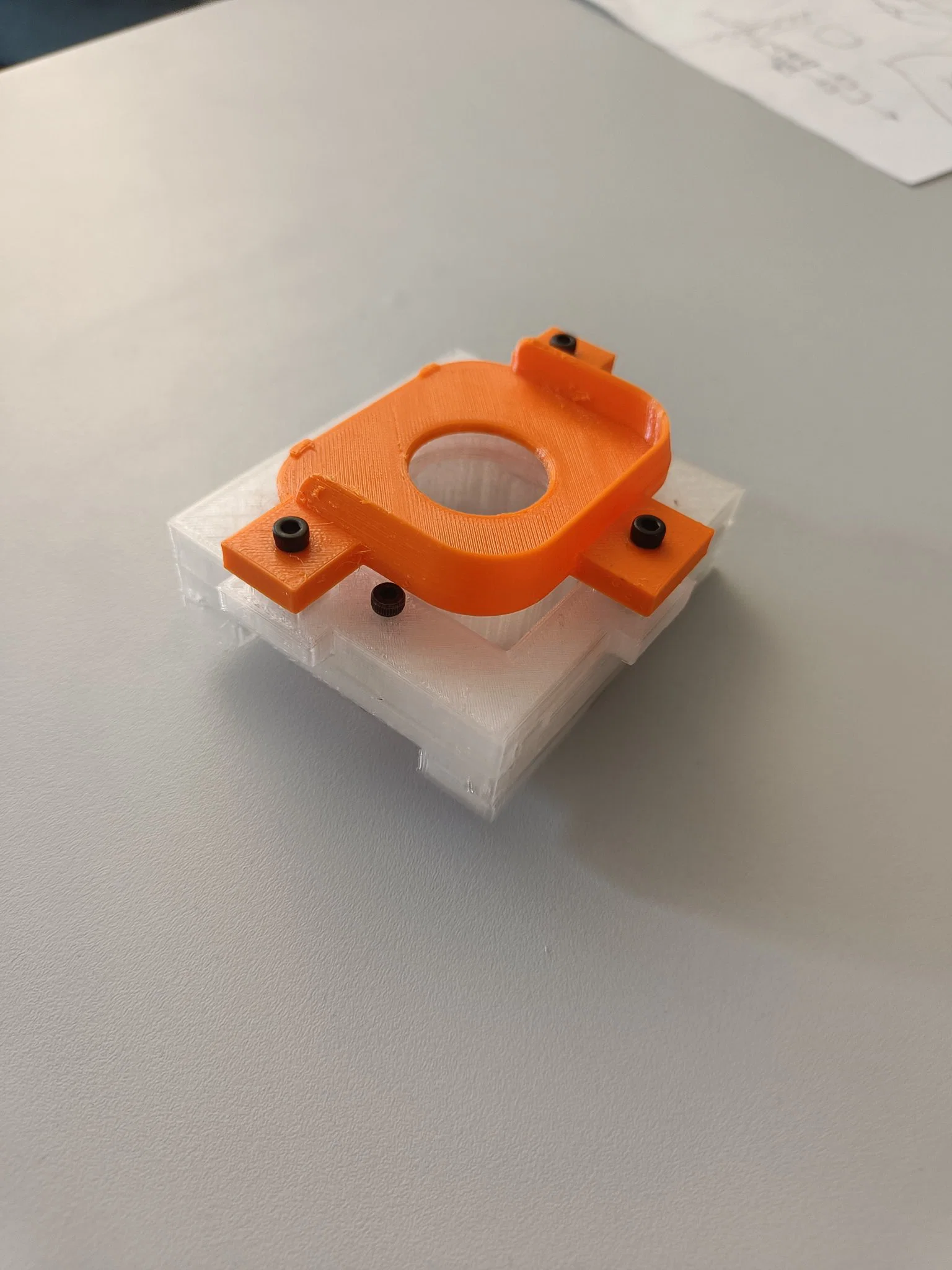

Mô hình gồm ba phần xếp chồng lên nhau: lower gắn vào thị kính; middle và upper cho phép di chuyển camera tương đối với nó. Vị trí có thể được cố định bằng ốc vít (xem hình). Để giữ webcam thực tế, cần có thêm camera bracket (màu cam). Trong phần “Files” bạn sẽ tìm thấy một file .stl mẫu cho Logitech StreamCam. Trong trường hợp bạn cần tự thiết kế bracket, chúng tôi cũng cung cấp hình ảnh kèm theo số đo.

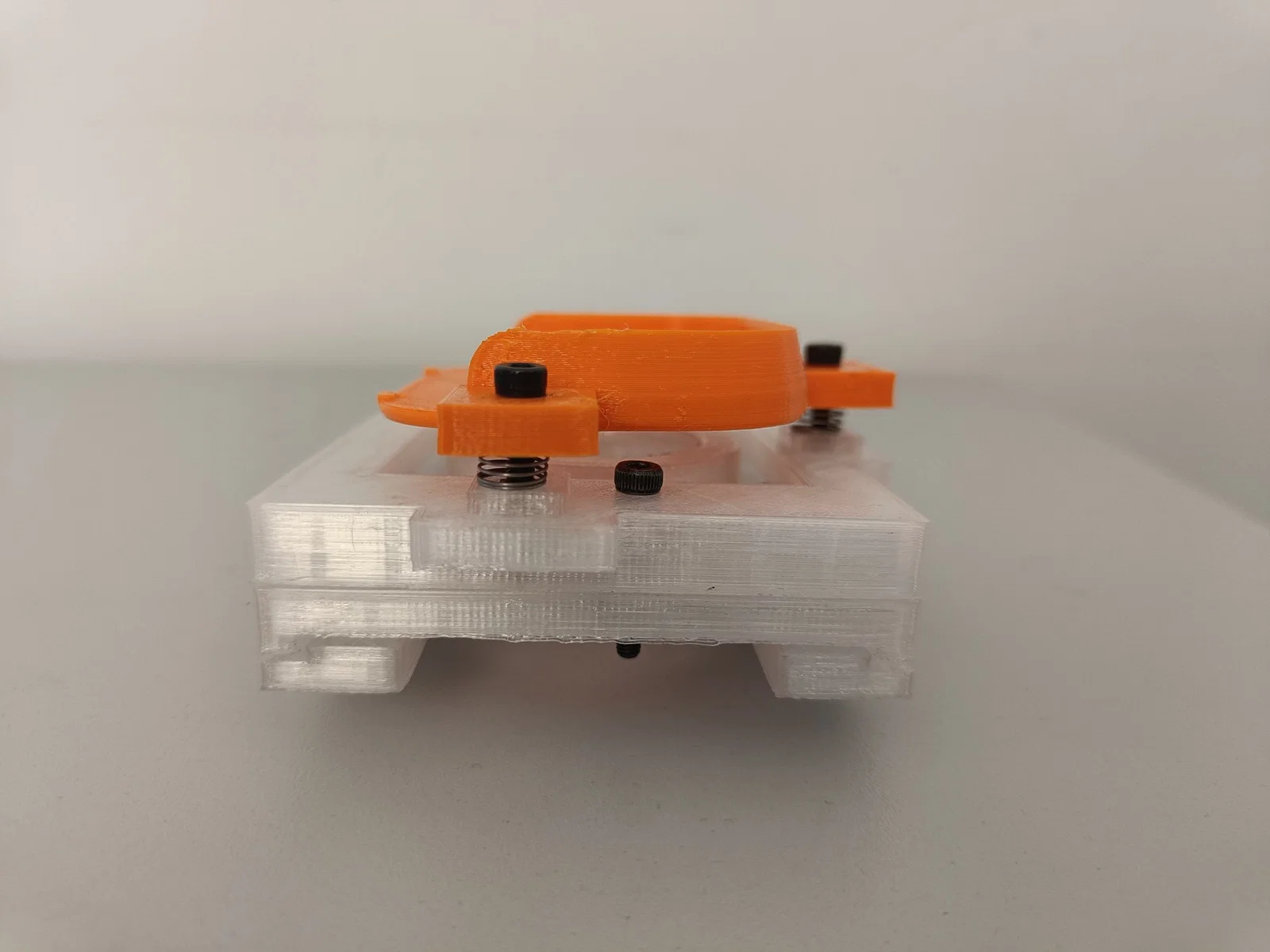

Đặt lò xo giữa upper và camera bracket cho phép nghiêng camera (xem hình).

Các bộ phận/điều chỉnh bổ sung cần thiết:

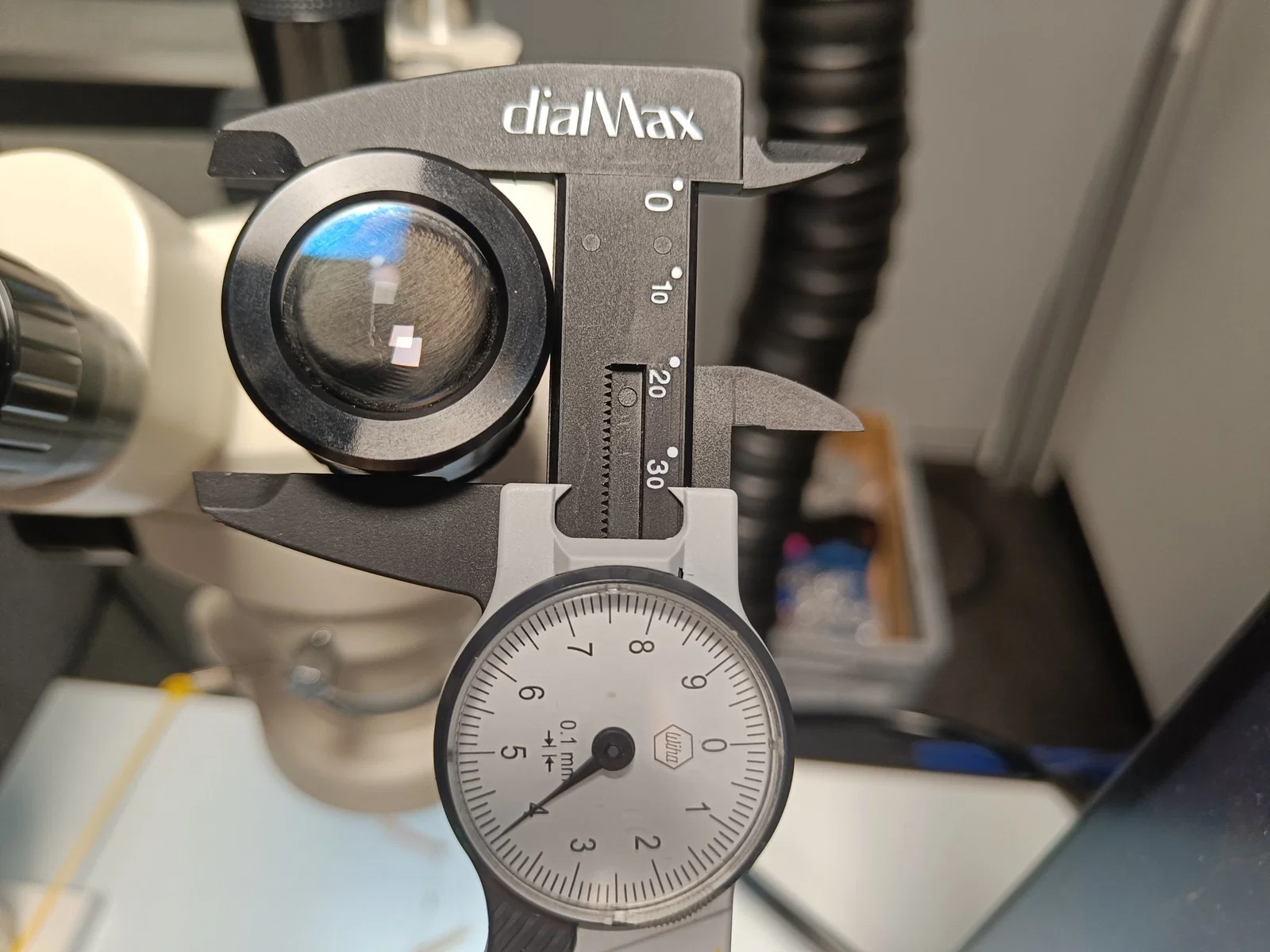

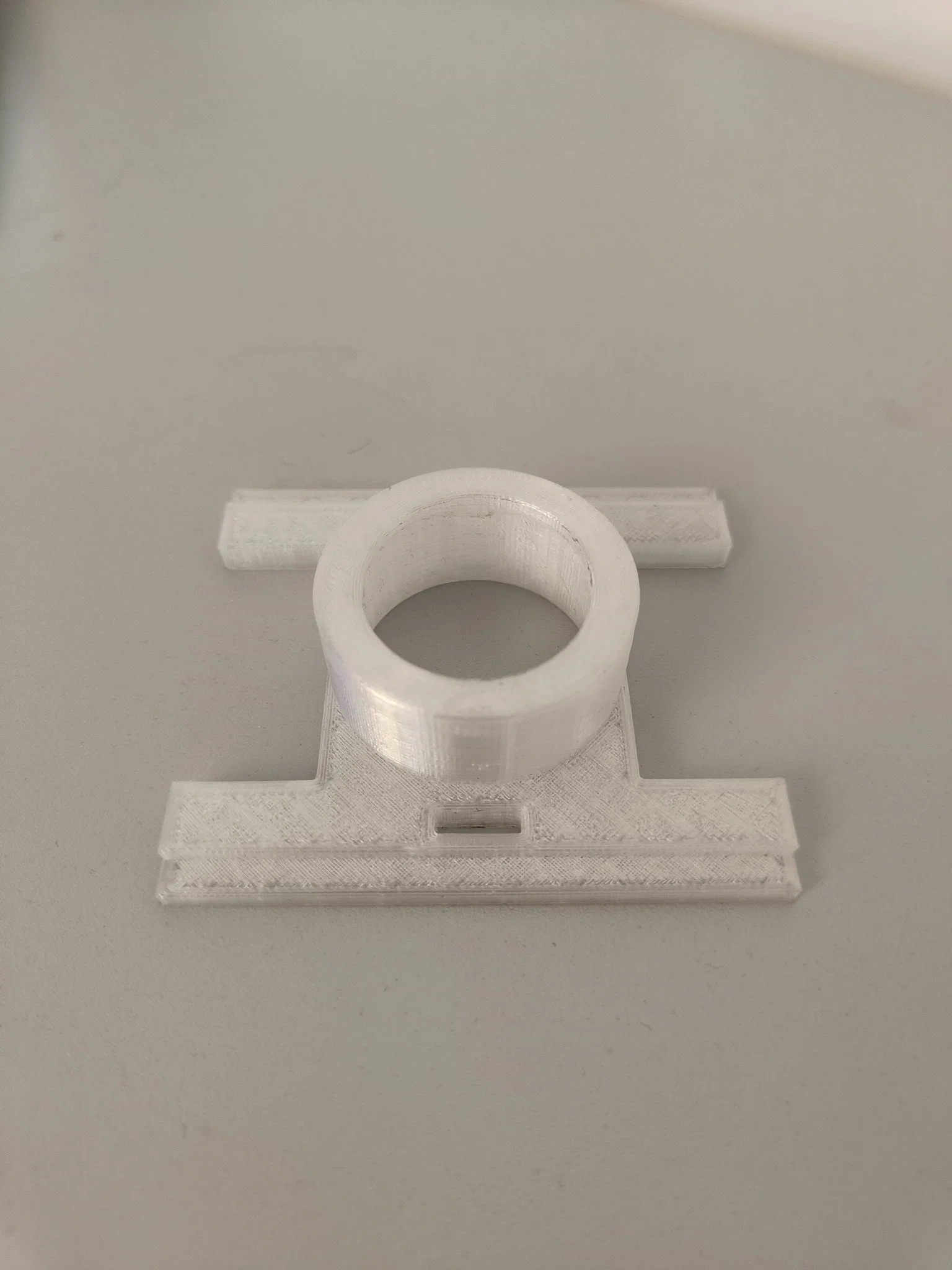

• lower: Dùng cho thị kính rộng 34mm-35mm; có sẵn file NX part.

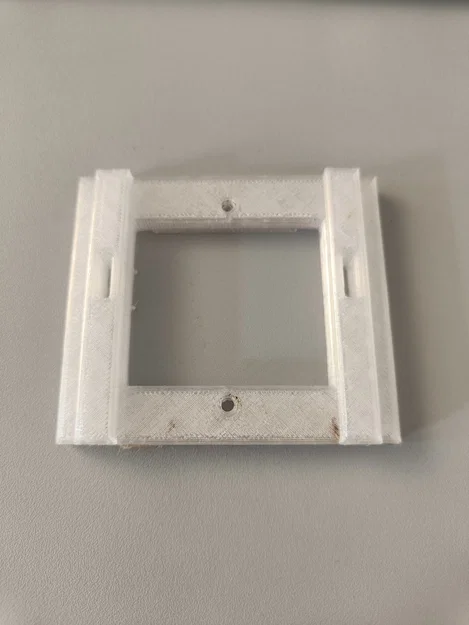

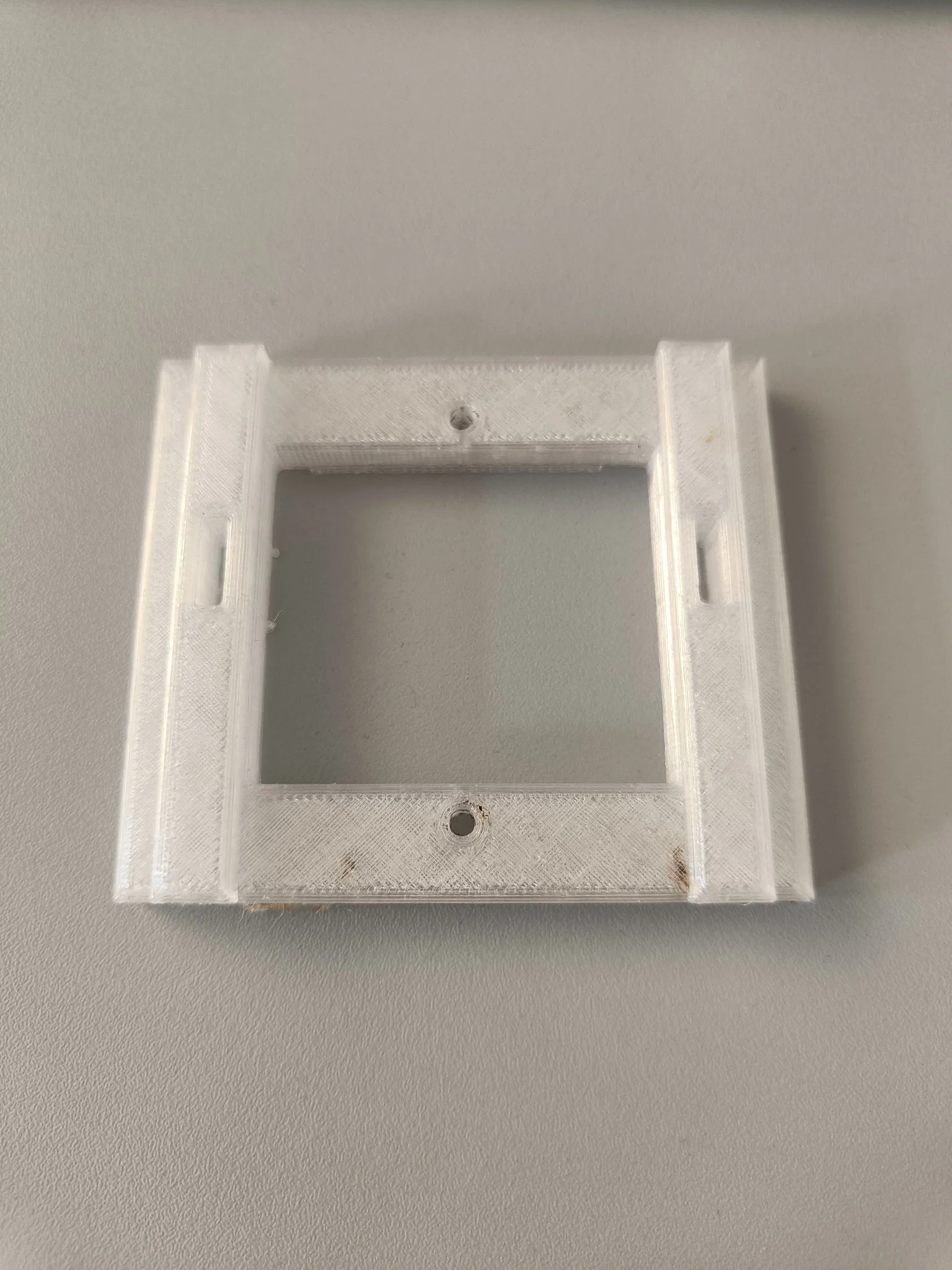

• middle: 2x ốc M3x16 (hoặc dài hơn), 2x đai ốc M3 để khóa vị trí.

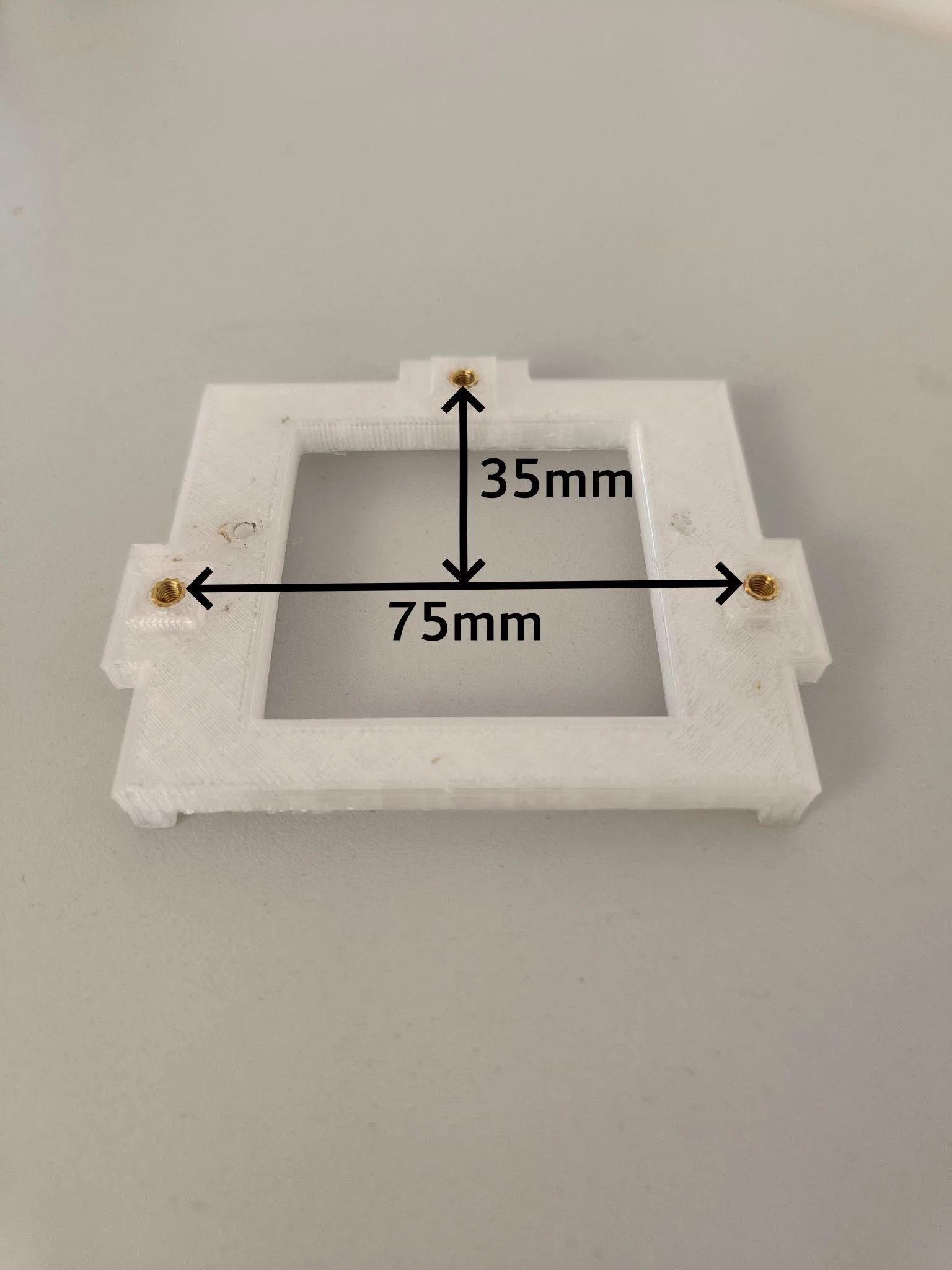

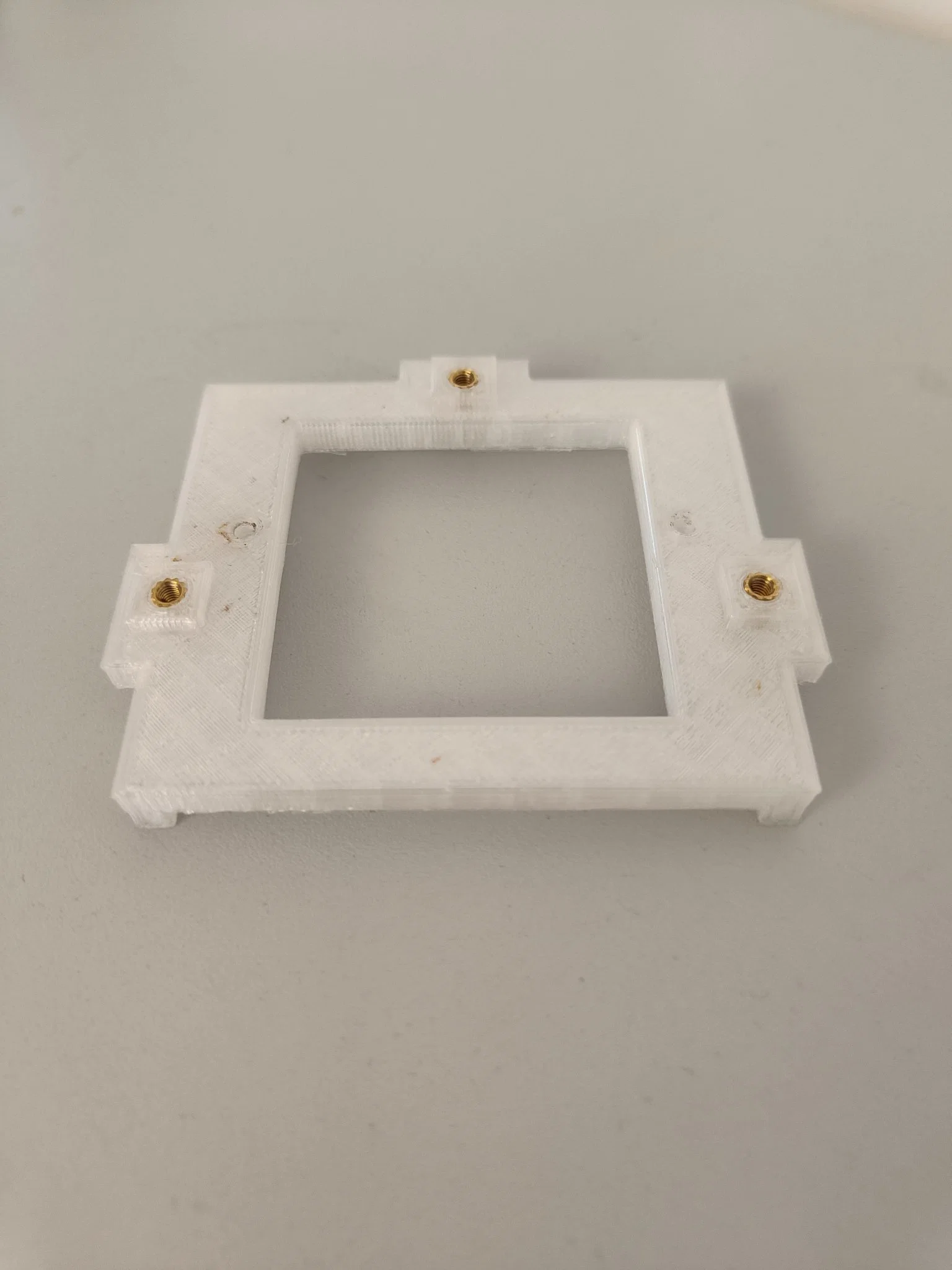

• upper: 2x ốc M3x20 (hoặc dài hơn), 2x đai ốc M3 để khóa vị trí; ba ốc vít ren nhiệt cho camera bracket.

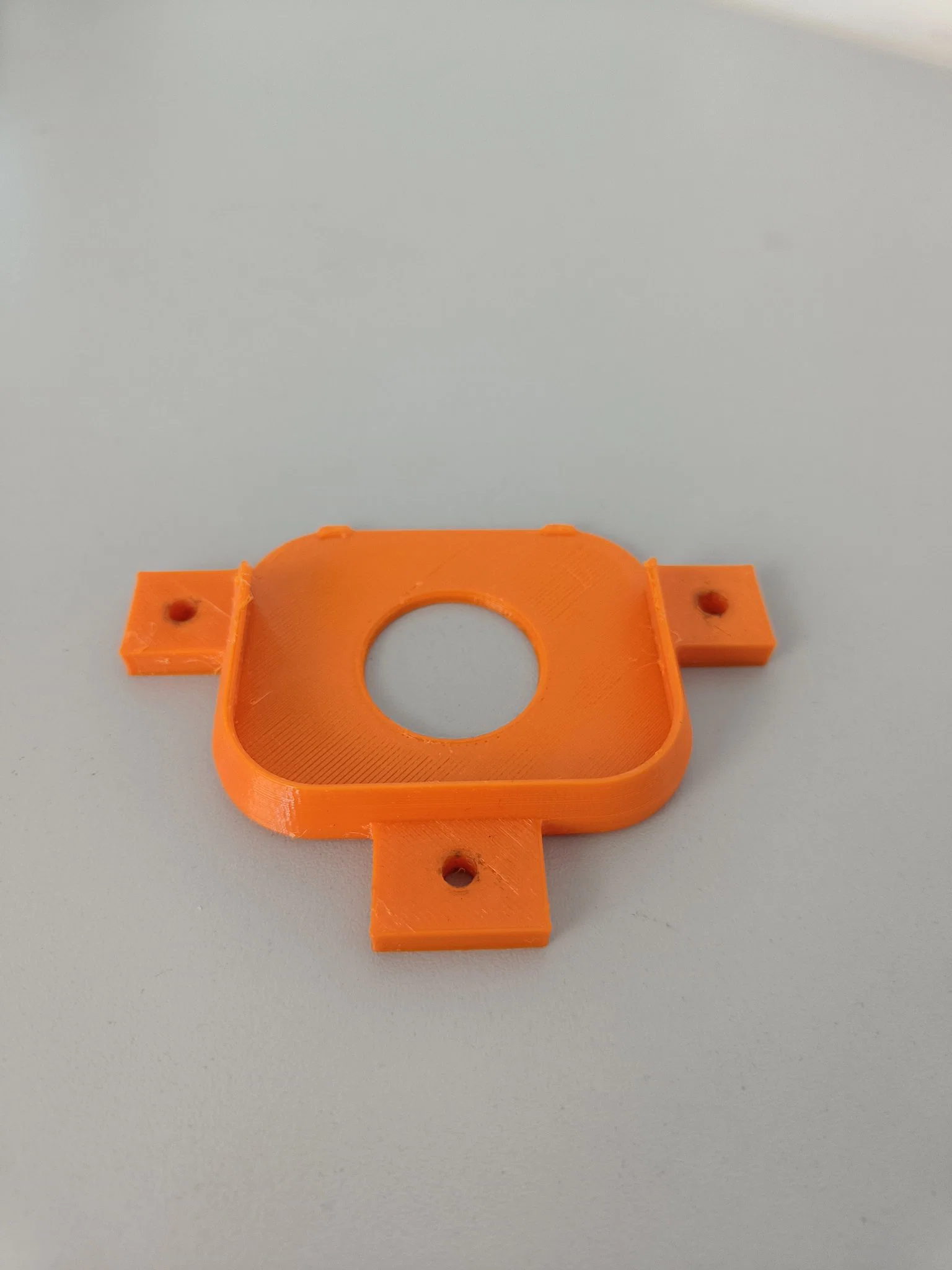

• camera bracket: Ốc vít tùy chọn, lò xo nếu muốn.
