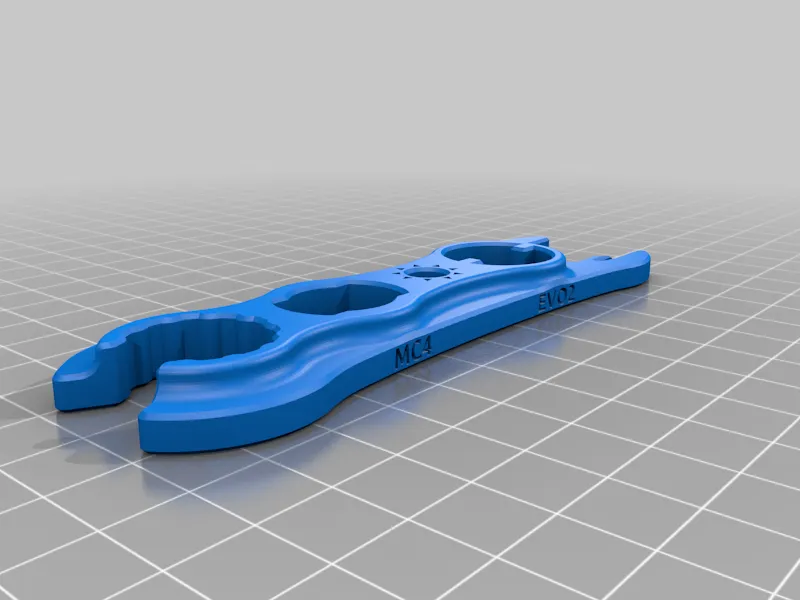

Cờ lê PV MC4 & EVO2 (spanner)

_Ghi chú của eBay: Hiện tại có người đang bán bản in 3D của mô hình này một cách bất hợp pháp tại https://www.ebay.ie/itm/314569335395_

/314580358088

/314673977931

Dụng cụ PV dùng được cho cả đầu nối năng lượng mặt trời kiểu MC4 và EVO2.

⚠CẢNH BÁO⚠ Dụng cụ được thiết kế dựa trên đầu nối của Staubli/Multi-Contact, hoàn toàn không có gì đảm bảo nó sẽ tương thích với các nhãn hiệu khác.

Cờ lê đa năng có thể dùng để:

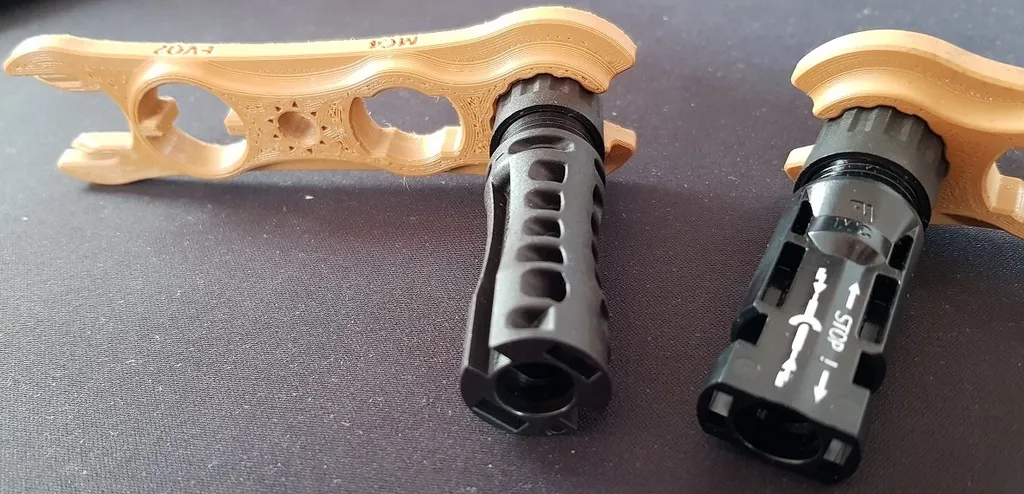

• giữ đai ốc đầu nối

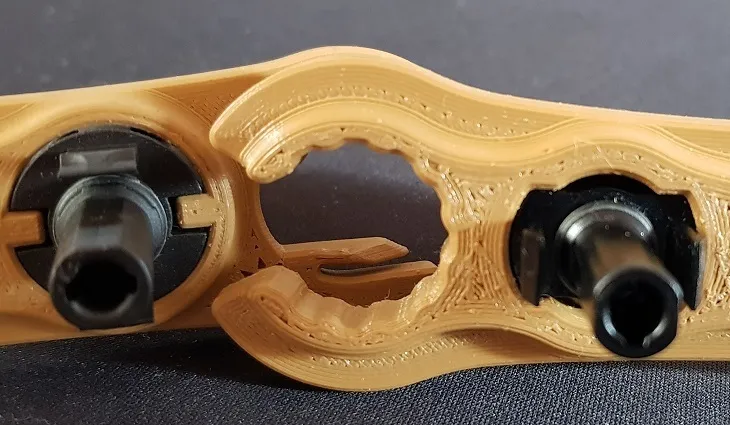

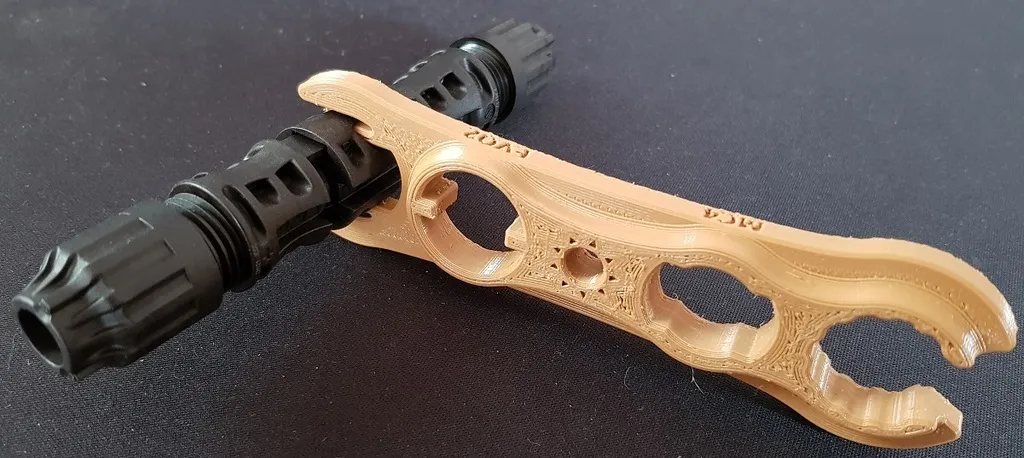

• giữ thân đầu nối

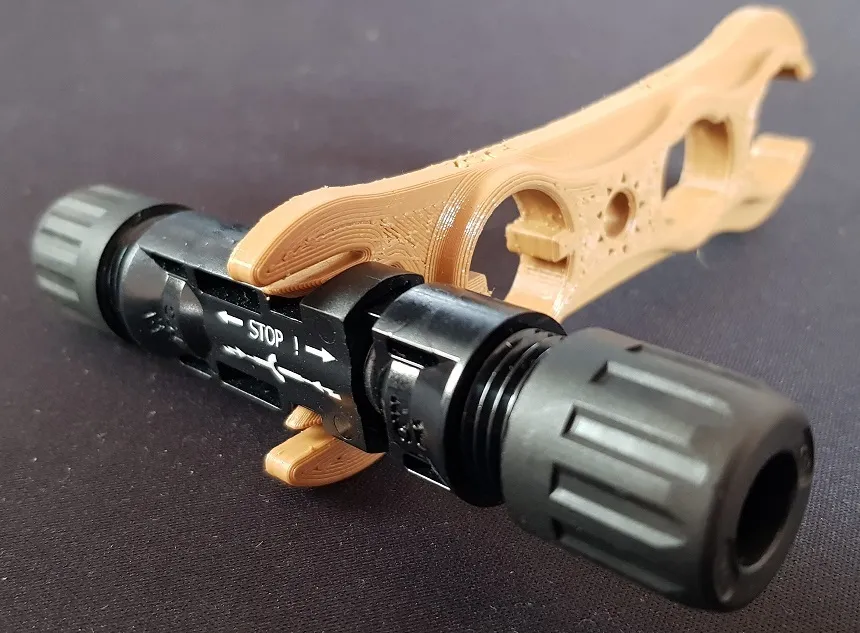

• ngắt kết nối cặp đực và cái

Thông cảm cho chất lượng bản in kém của tui, tui chỉ có một cuộn dây PET-G cũ để dùng thôi. Cài đặt in ==================

Máy in:

Craftbot+

Độ phân giải:

0.2

Độ đặc ruột (Infill):

15-30%

Nhựa in (Filament):

Nebula PET-G

nâu nhạt

Ghi chú:

Giống như hầu hết các bản in mỏng, yếu tố quan trọng cho độ bền cấu trúc là số lượng lớp vỏ (walls), 4-5 lớp là đủ, độ đặc ruột không quan trọng lắm. PET-G có độ đàn hồi hoạt động rất tốt, đặc biệt là phần ngạnh của dụng cụ này (dùng nó để ngắt kết nối các đầu nối đã ghép với nhau).

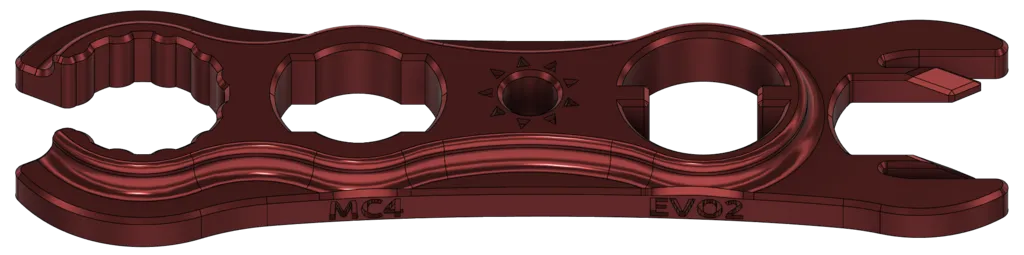

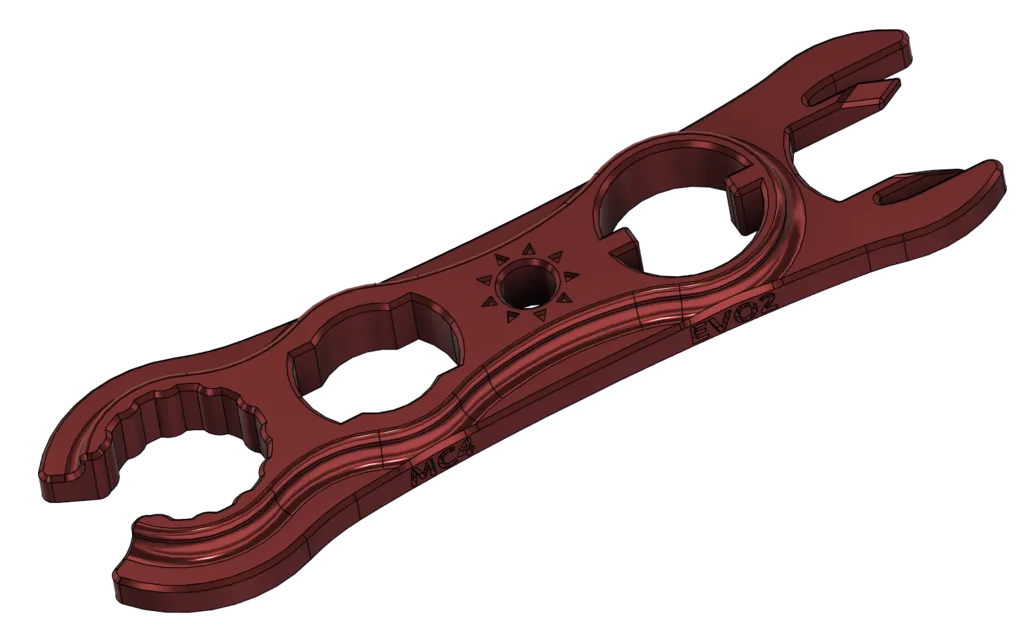

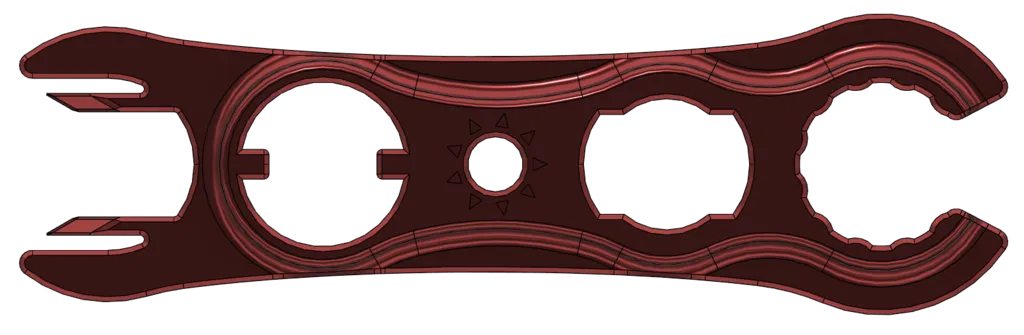

Cách tôi thiết kế

Dựa trên đầu nối của Staubli / Multi-Contact

⚠CẢNH BÁO⚠

Dụng cụ được thiết kế dựa trên đầu nối của Staubli/Multi-Contact, hoàn toàn không có gì đảm bảo nó sẽ tương thích với các nhãn hiệu khác.

Danh mục: Dụng cụ cầm tay
