Bộ Giảm Tốc & Gioăng Chắn Khí Thải BL X1C

Đầu tiên, mình khuyến khích mọi người hãy đăng tải những gì đã in và để lại bình luận/đánh giá về suy nghĩ cũng như ý tưởng cải tiến, đồng thời nhấn like nếu bạn thích mẫu này nhé, mình rất cảm kích :-)

Tổng quan

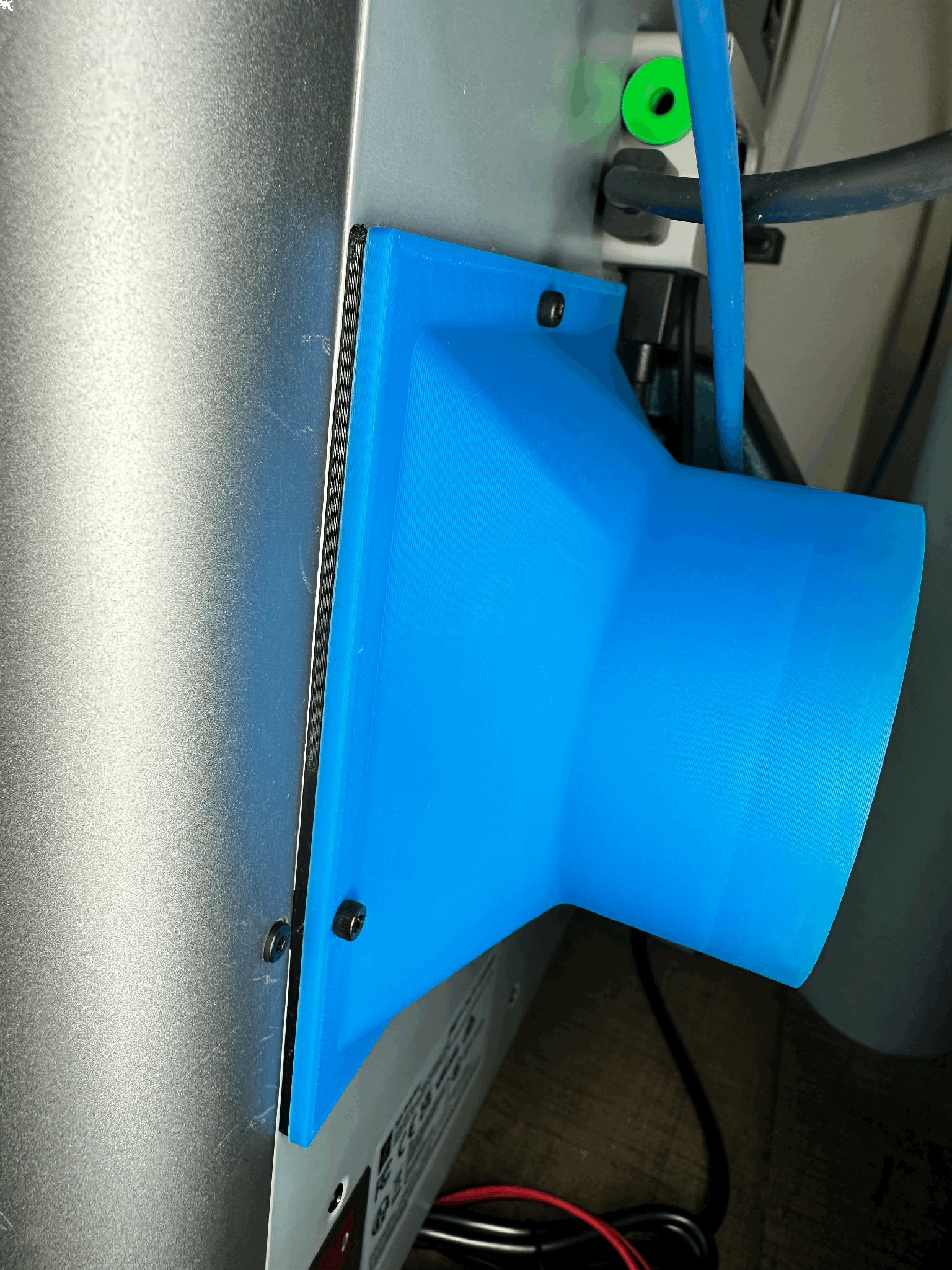

Mình đã in một mẫu tuyệt vời là BL X1C Exhaust Fan Adapter được thiết kế bởi Wolfie3D vì mình định in ABS/ASA và kết nối ống dẫn để thông hơi khí thải cho phù hợp. Tuy nhiên, mình gặp hai vấn đề:

1. Phía sau máy X1C của mình đặt gần tường văn phòng (do đó, cần phải có một khúc cua)
2. Ống dẫn mình có là đường kính 4 inch, còn đường kính của mẫu thì nhỏ hơn

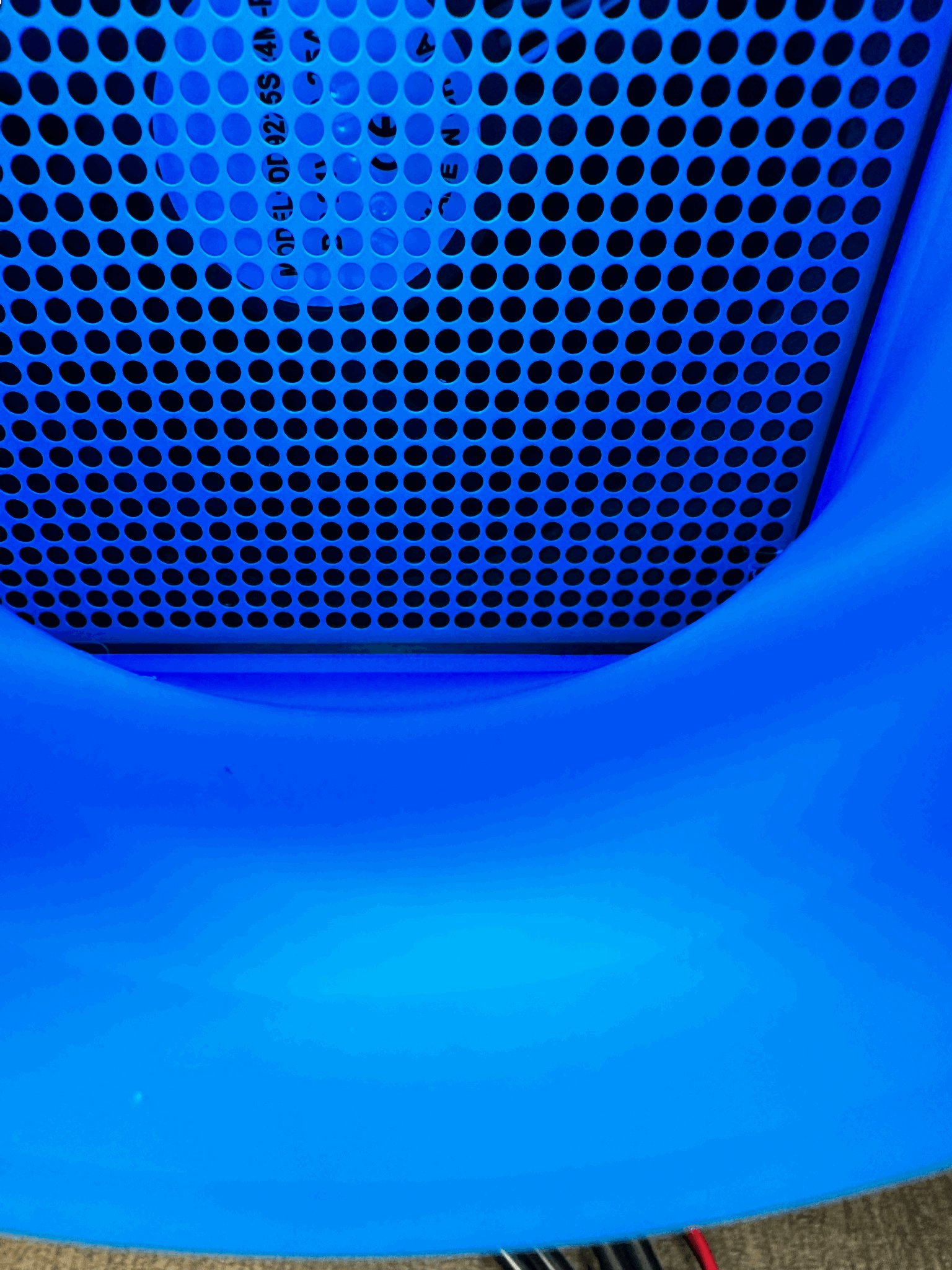

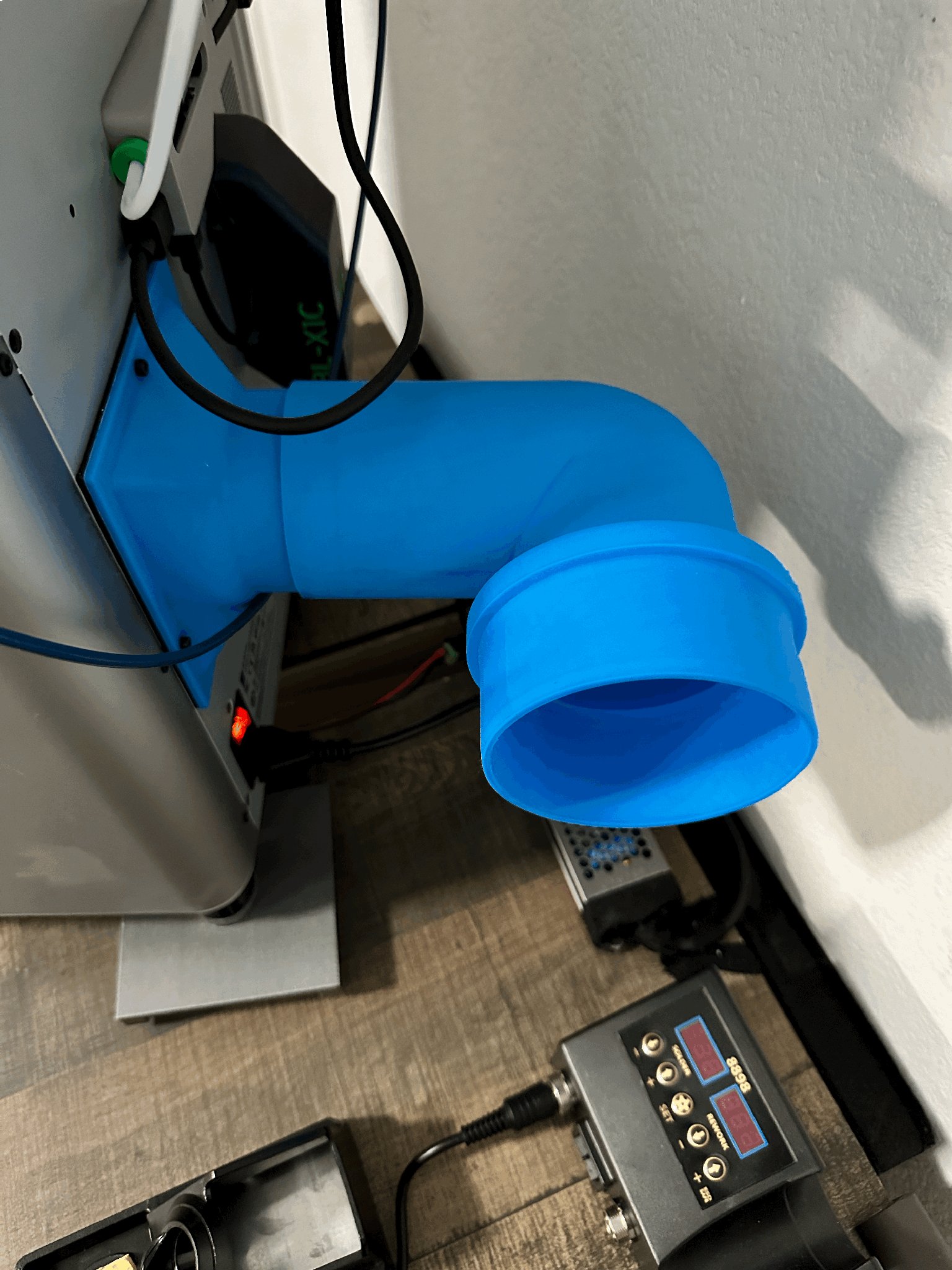

Vì vậy, mình đã thiết kế mẫu này (mình chắc chắn đã có mẫu tương tự ở đâu đó) với một khúc cua 90 độ và thiết kế "rãnh" nơi bộ giảm tốc và mẫu gốc kết nối để cố gắng tạo ra một lớp đệm kín tốt hơn thay vì một lỗ thông thường hơi lớn hơn 75,5mm của mẫu gốc.

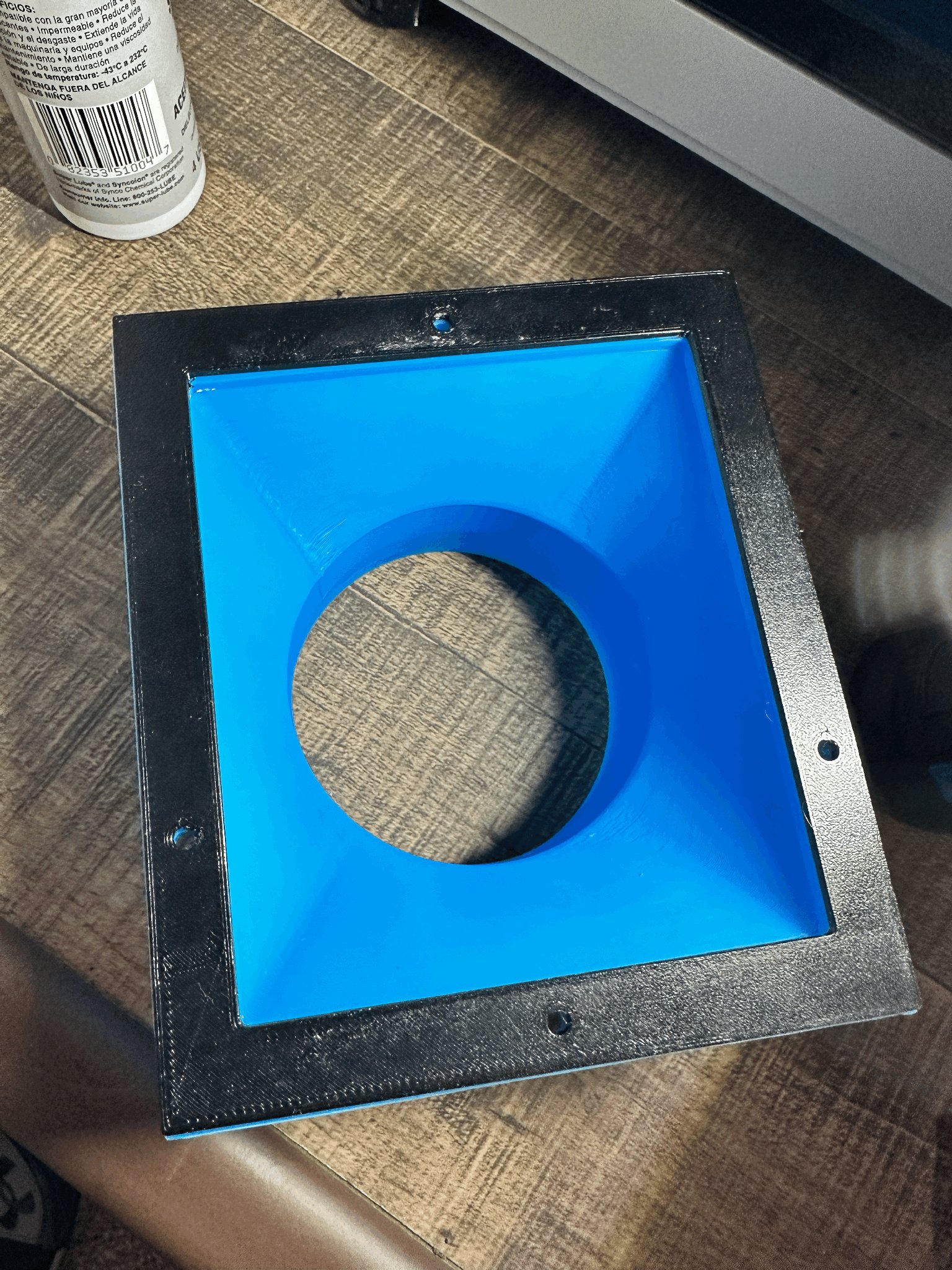

Ngoài ra, mình còn thiết kế một miếng đệm được in bằng TPU để cải thiện độ kín giữa máy in và mẫu gốc.

Mình đã in bộ giảm tốc 90 độ với Profile BL X1C tiêu chuẩn 0,20mm, với các điều chỉnh sau:

1. Bật Hỗ trợ (mình dùng hỗ trợ dạng cây (Tự động))
2. Tắt "Chỉ từ Tấm in"

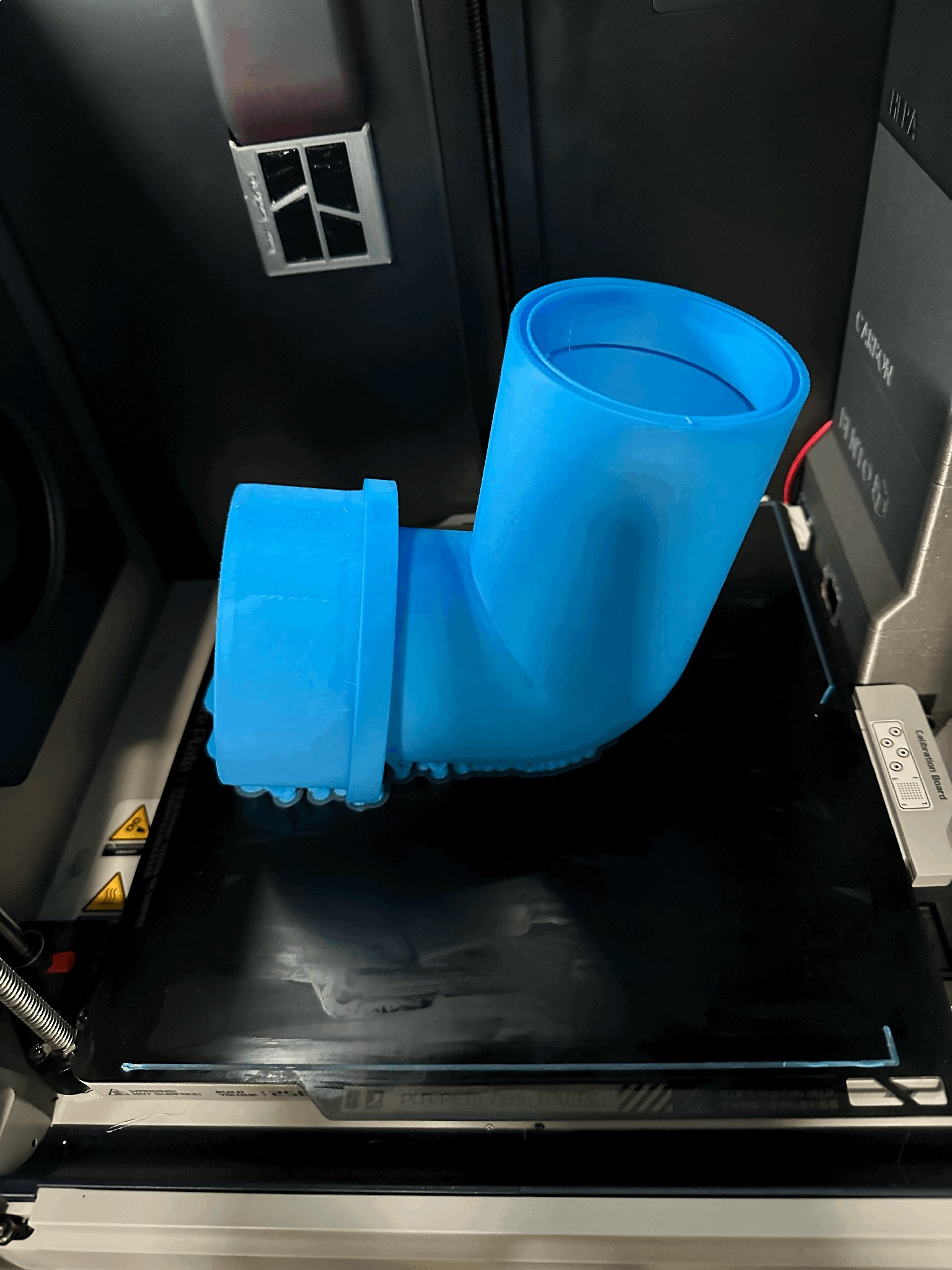

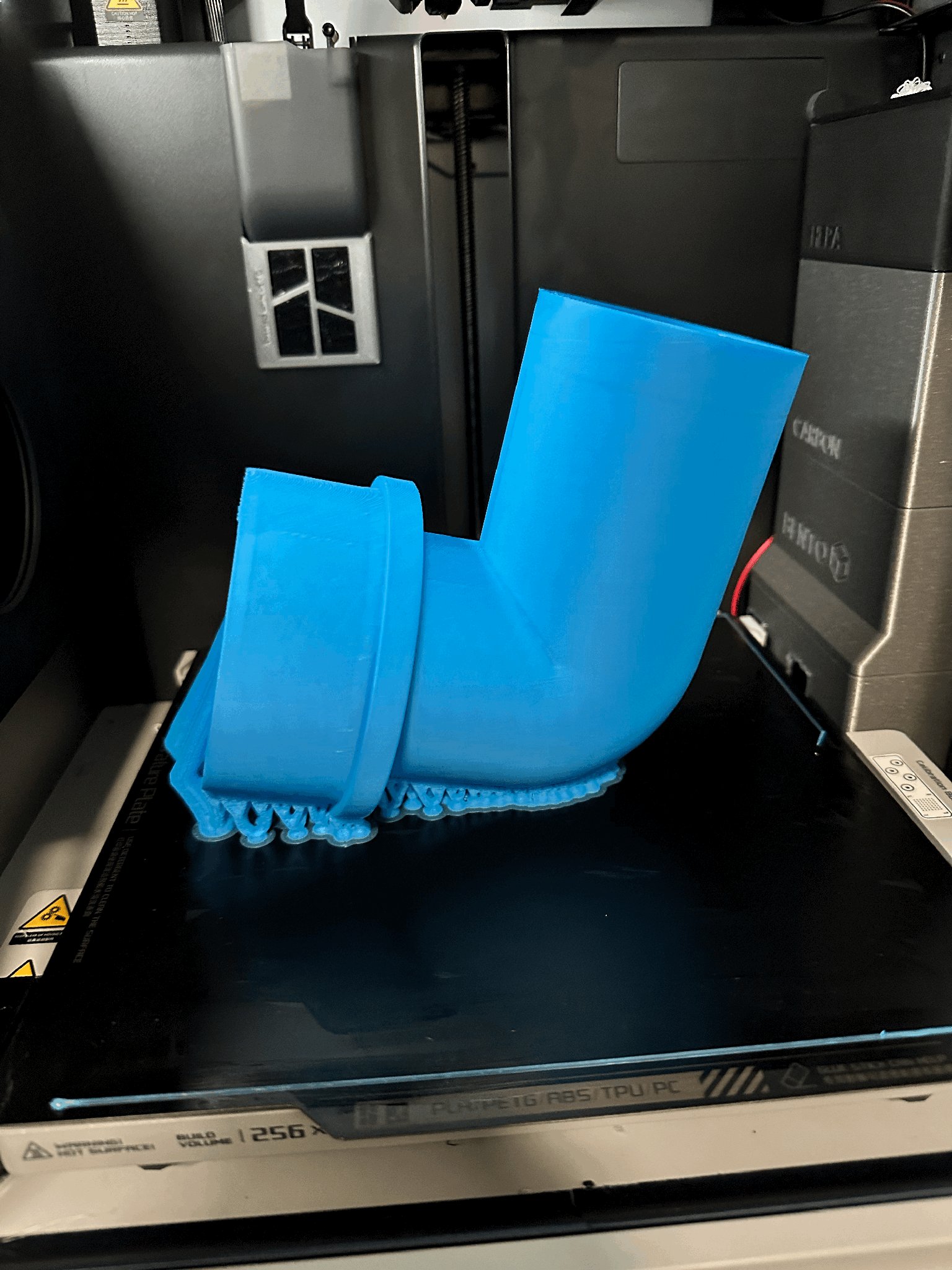

3. Mình đặt mẫu trên cạnh cong, như hình ảnh đính kèm

Còn về miếng đệm.... thì... đó là TPU :-) nên cứ in chậm thôi... là mình có kết quả tốt.

Toàn bộ công lao thuộc về Wolfie3D cho bộ chuyển đổi quạt thông gió gốc mà các mẫu của mình hoạt động cùng với. Vui lòng tải mẫu đó qua liên kết sau: https://www.f3d.vn/3d-model/1052-bo-chuyen-doi-ong-xa-bambu-lab-x1c-cho-cuff-cao-su-755mm,)
