Máy Ép Mỏ Hàn Cho Ốc Ren Cấy
Chế tạo máy ép mỏ hàn tiện lợi dùng cho ốc ren cấy, tận dụng các bộ phận cũ và linh kiện in 3D. Hướng dẫn chi tiết vật liệu, đinh ốc và cách in.
Mô tả

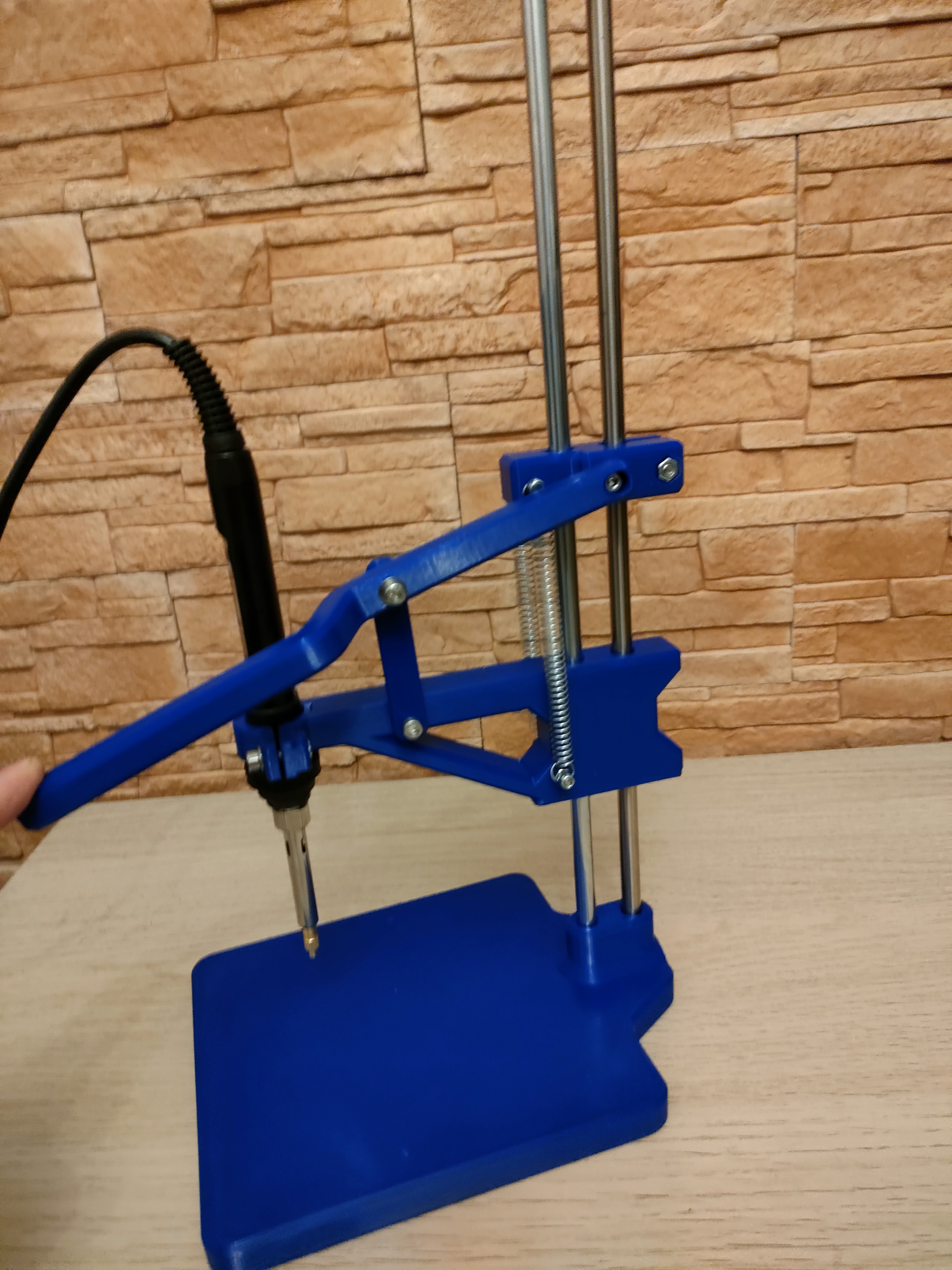

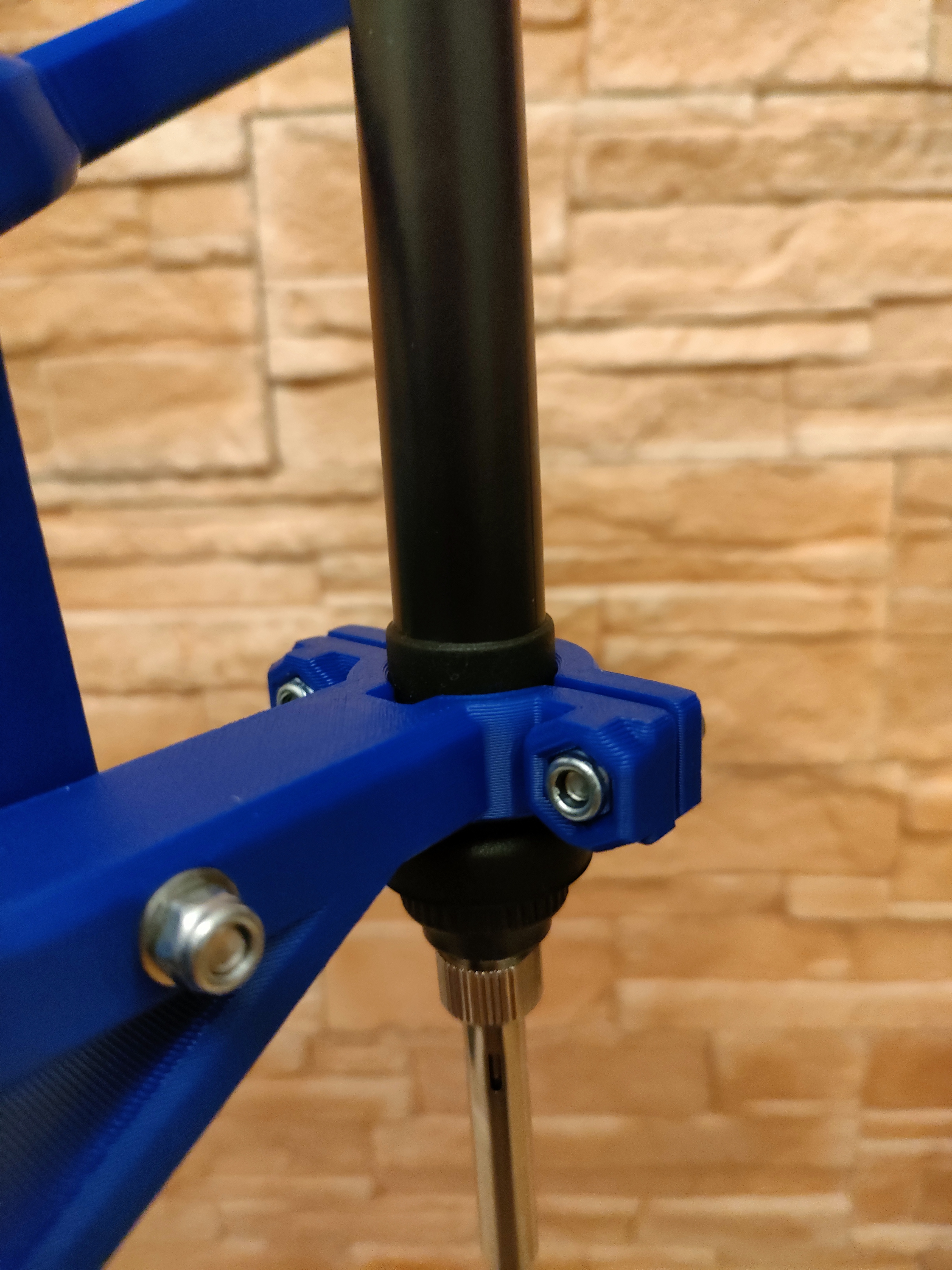

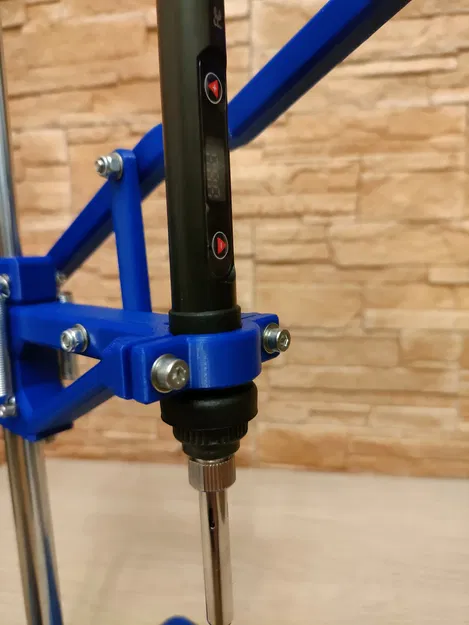

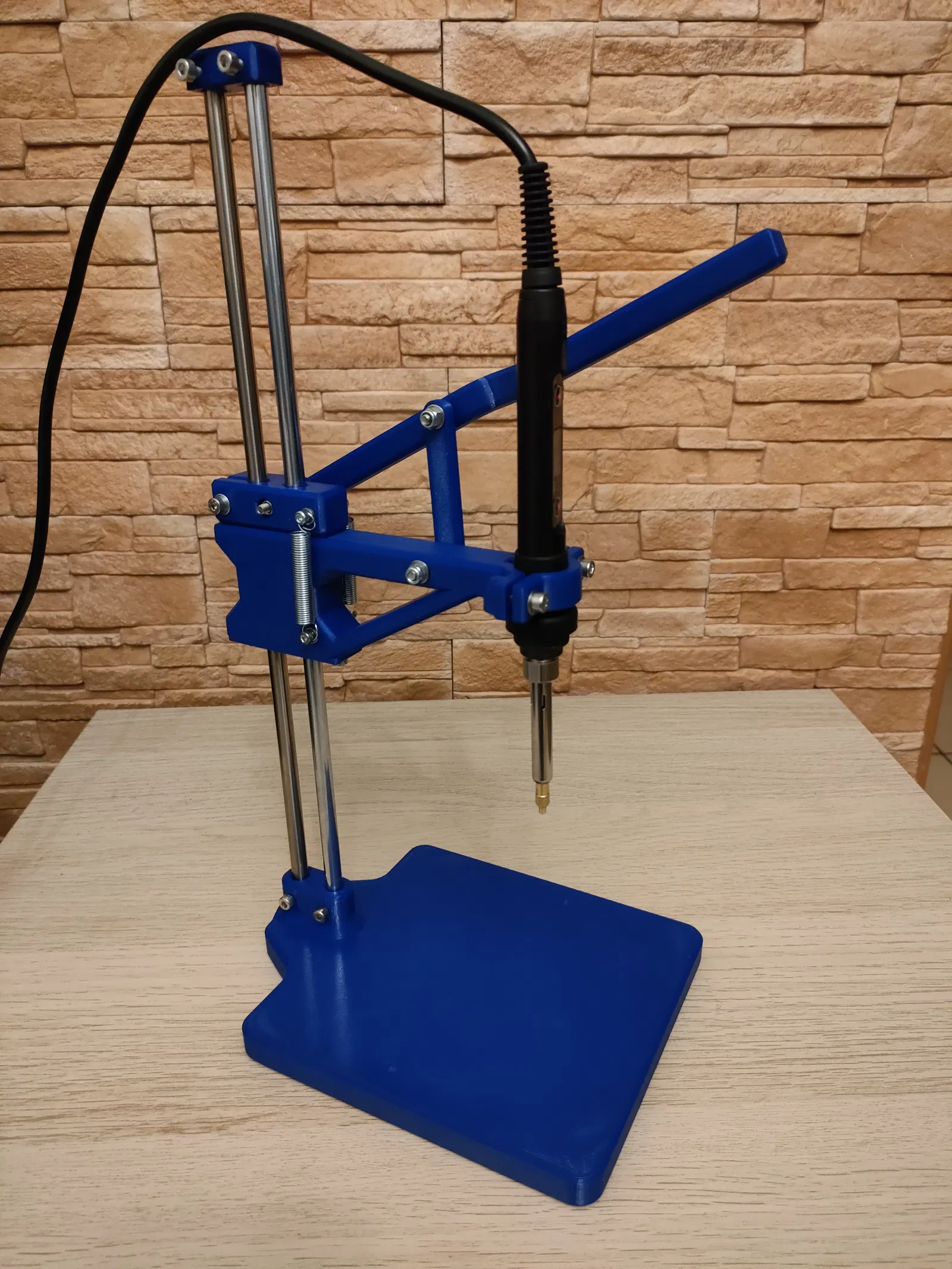

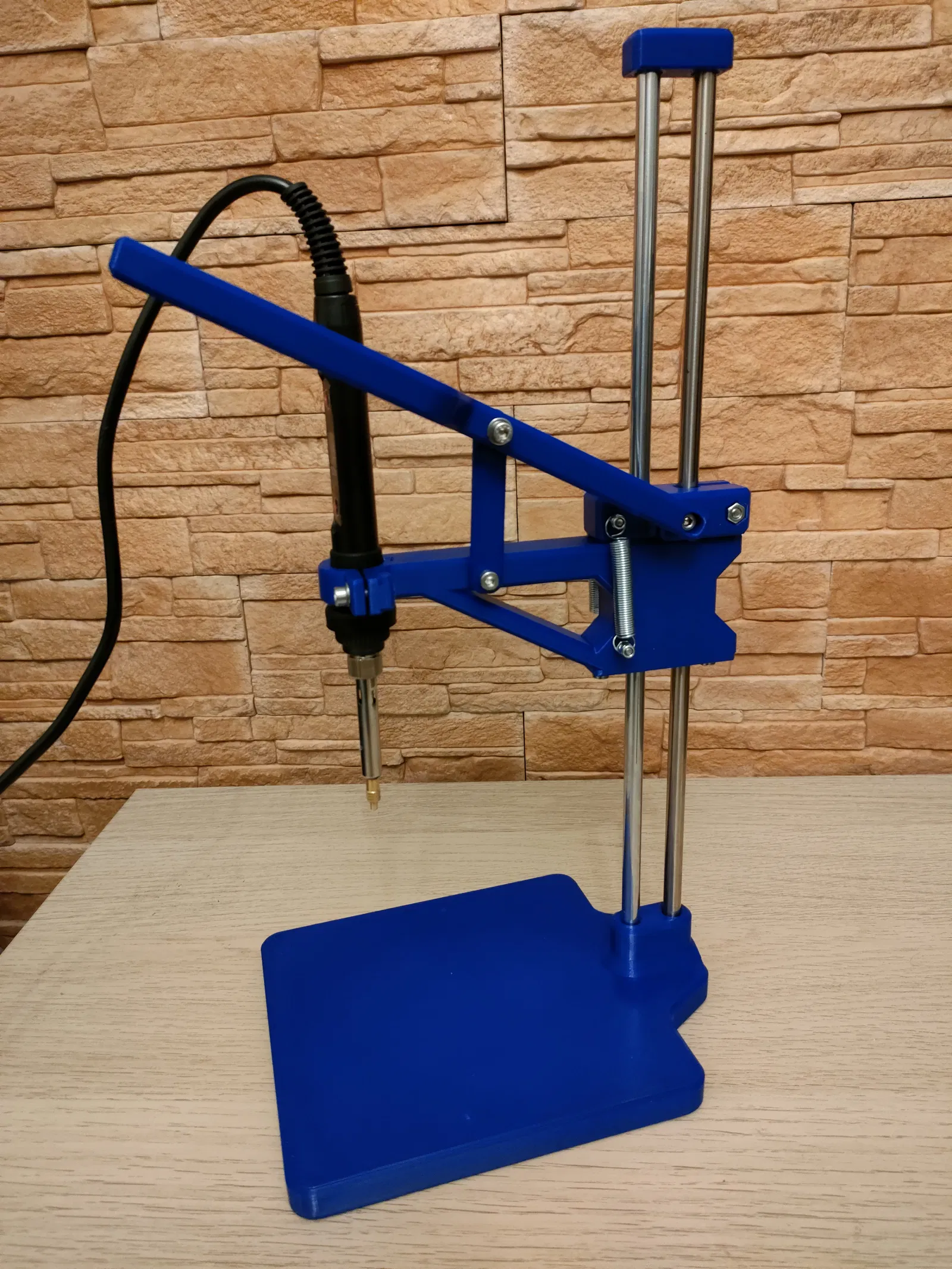

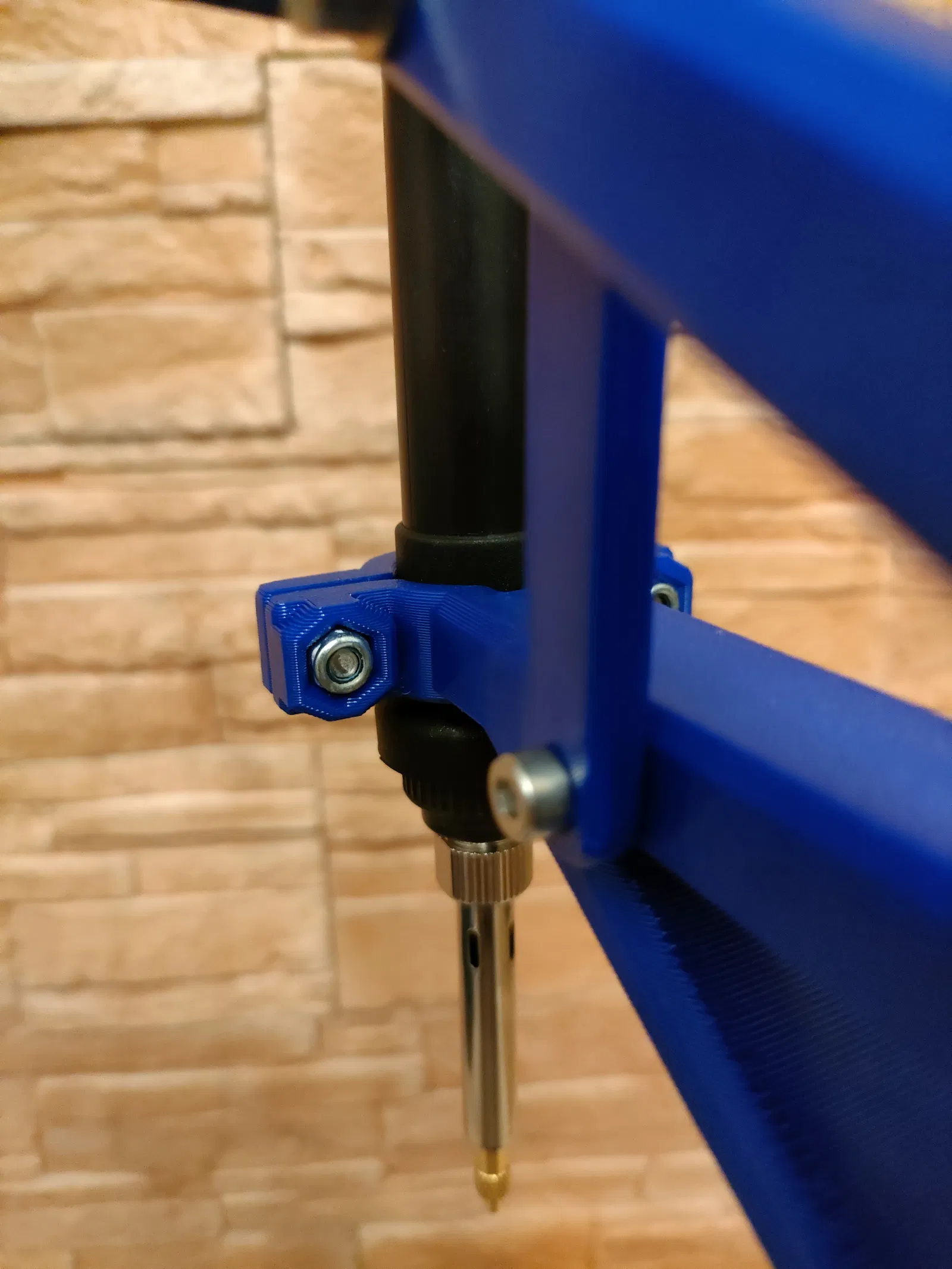

Đây là mẫu máy ép mỏ hàn dùng cho các loại ốc ren cấy.

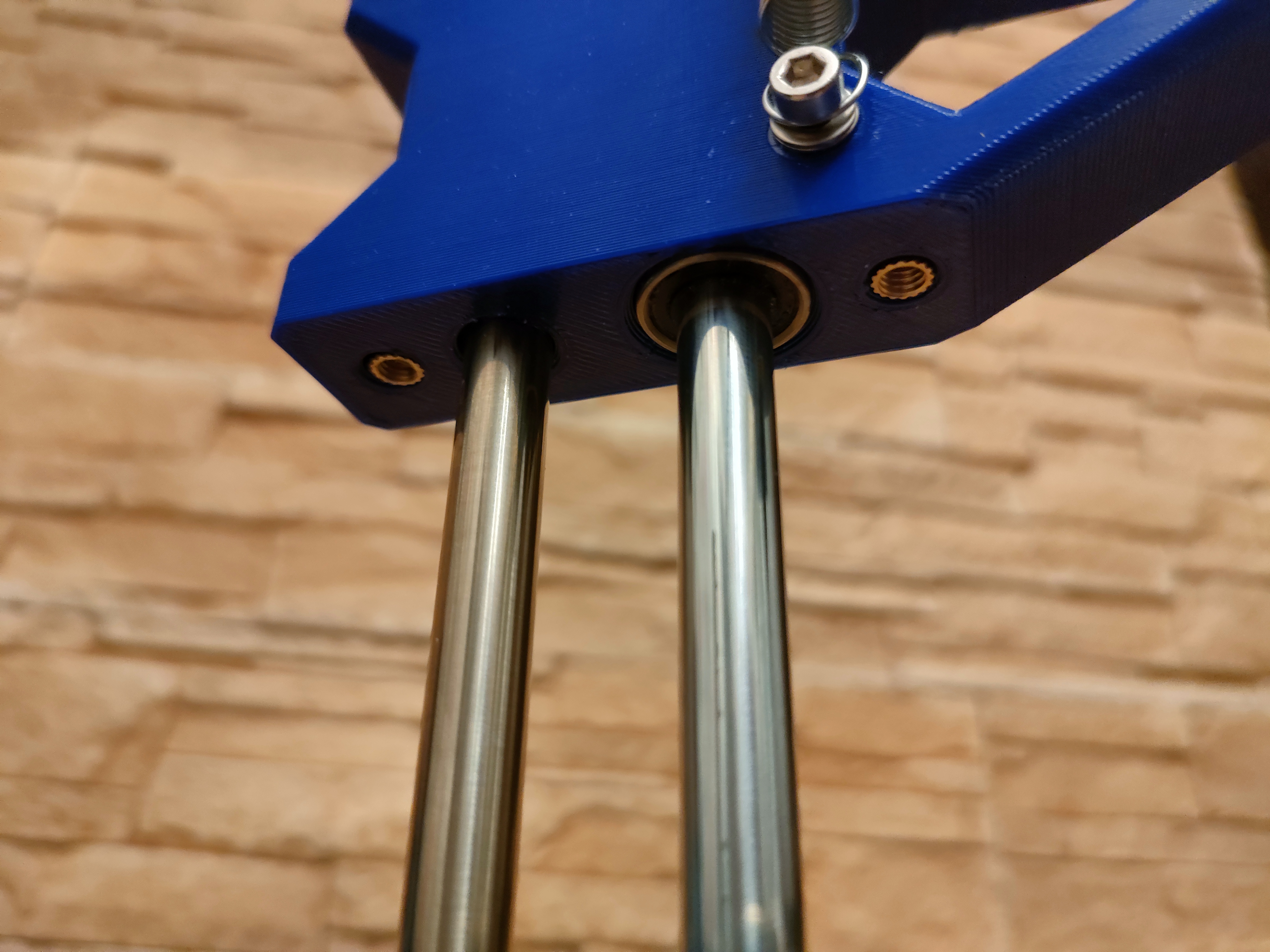

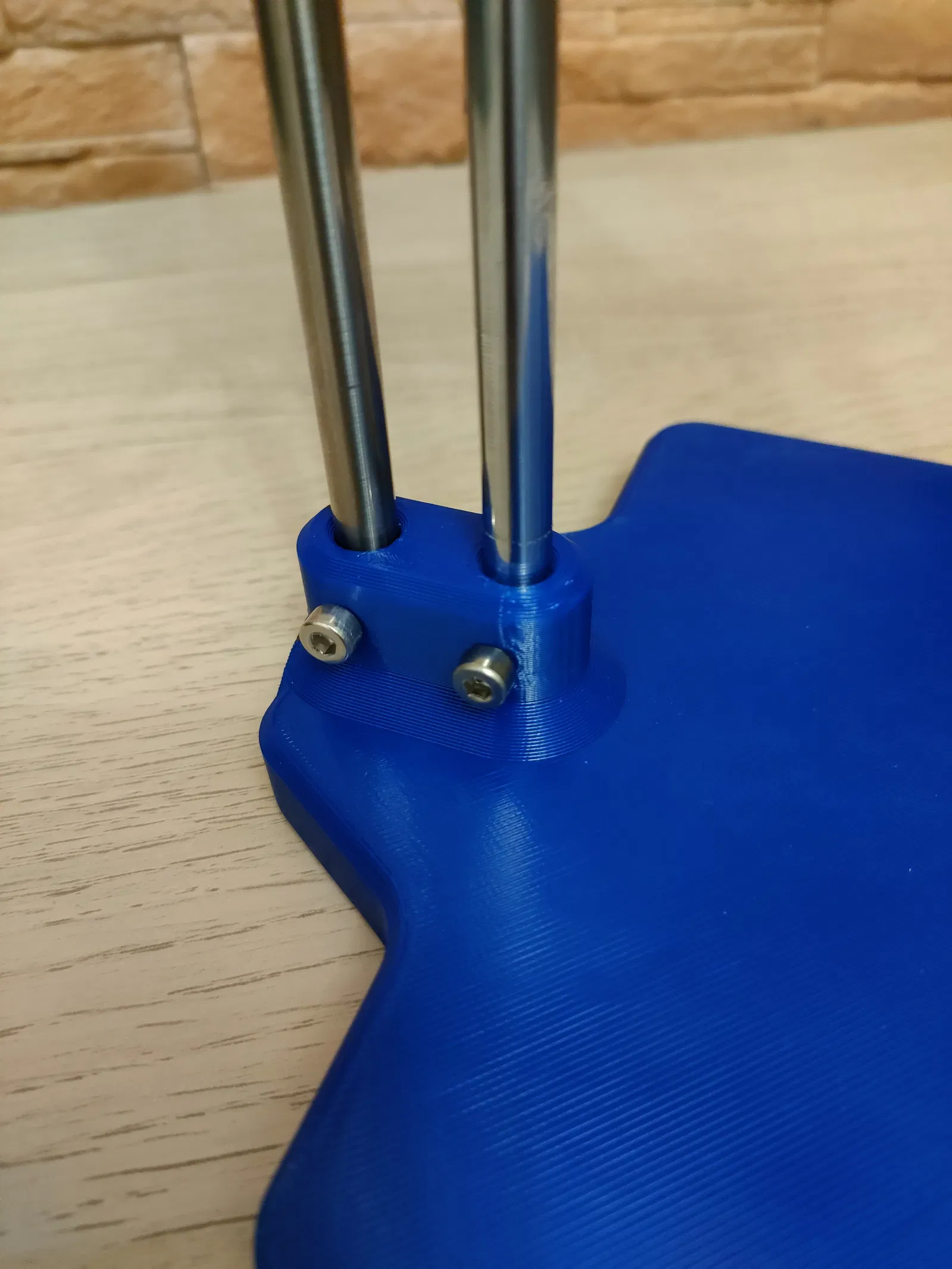

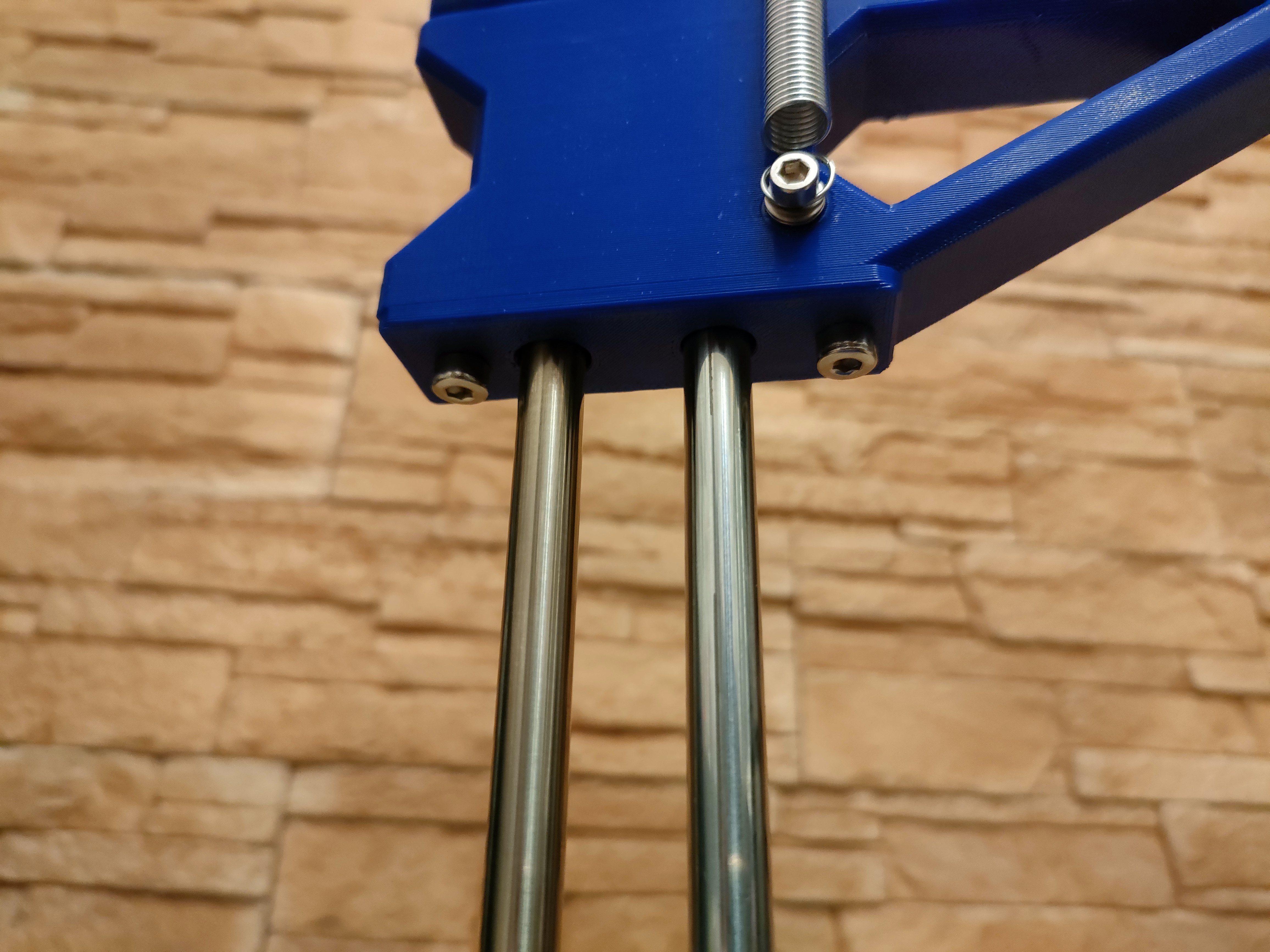

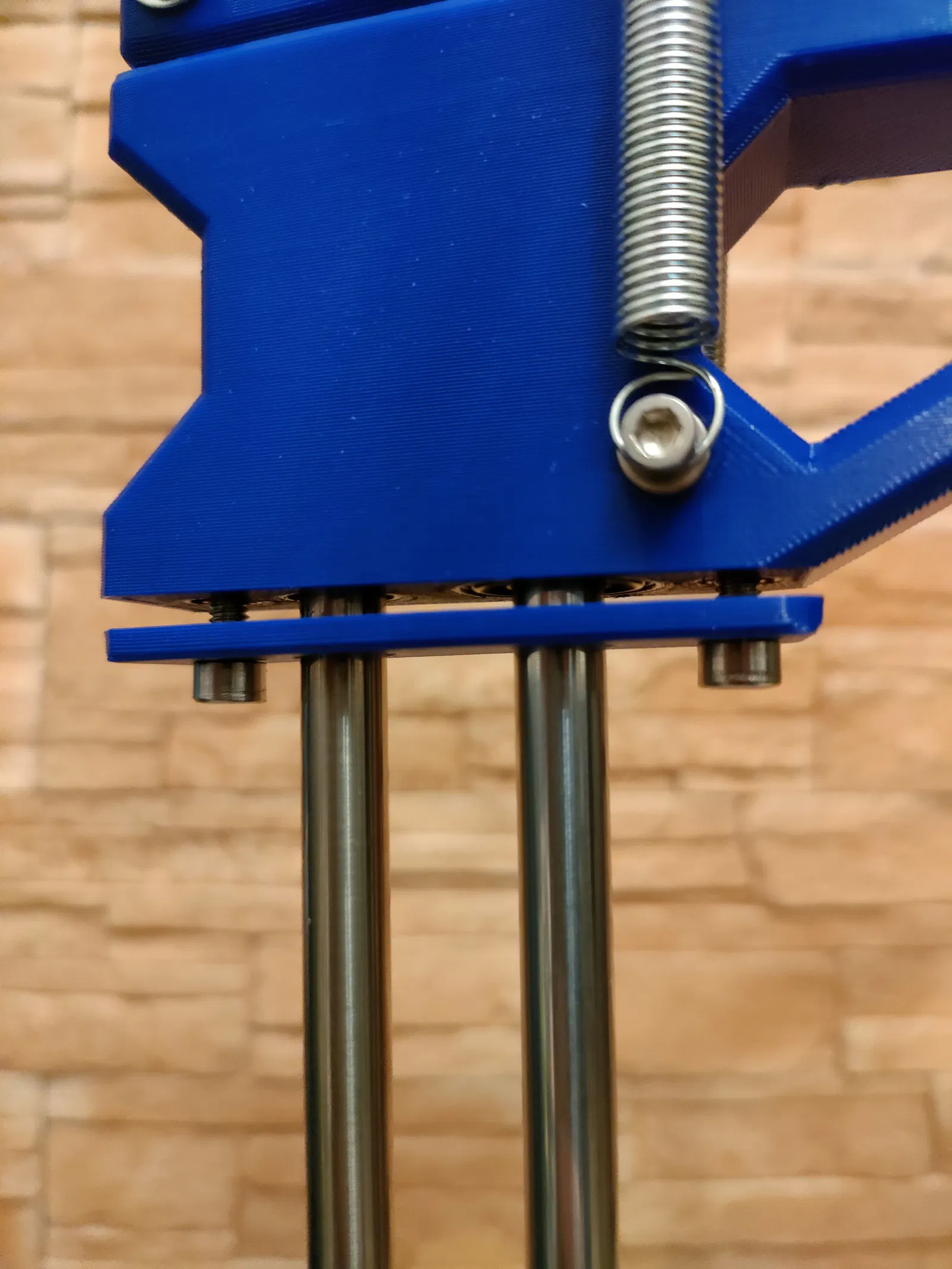

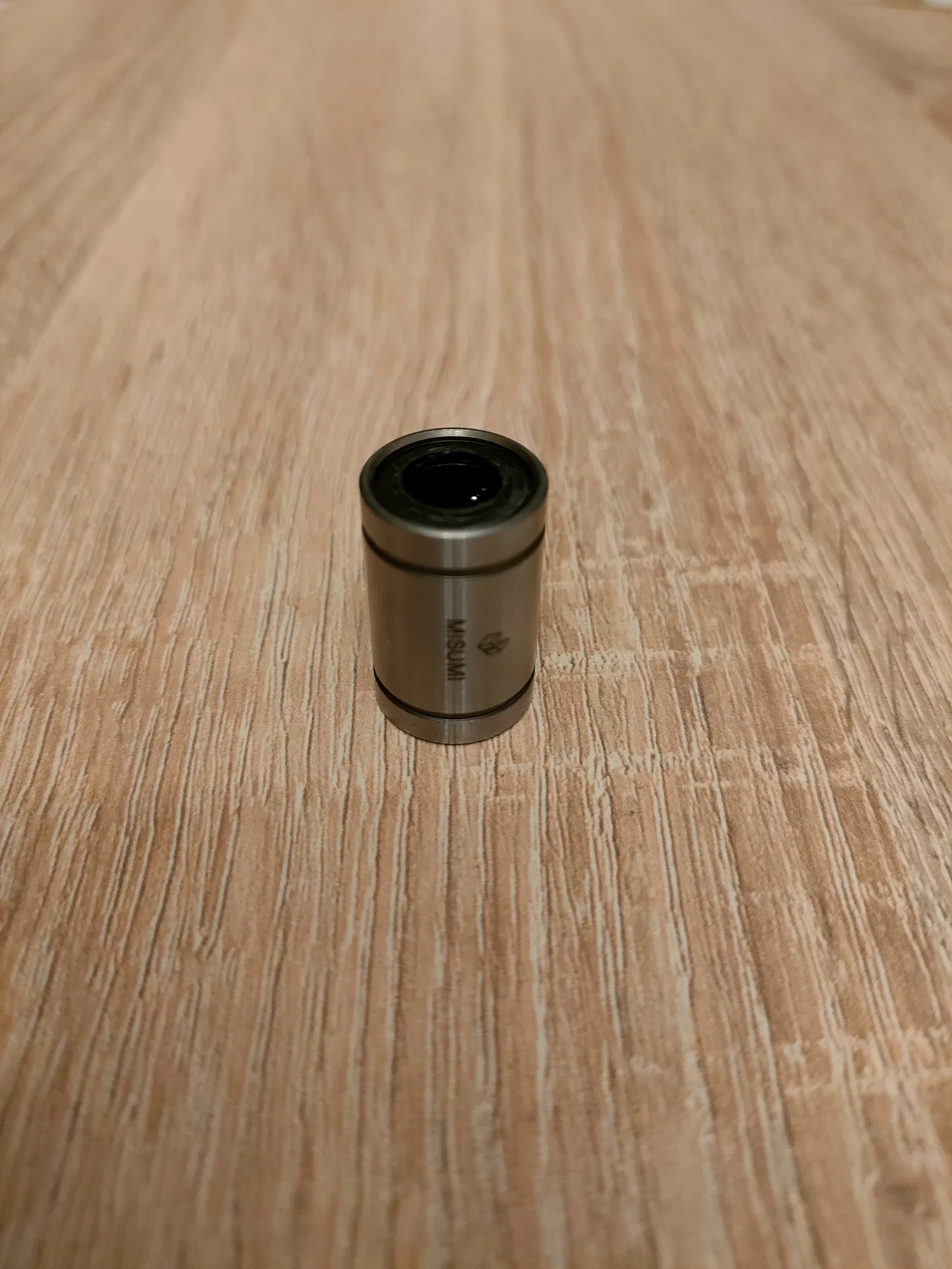

Cho cái đế này tui dùng 2 thanh kim loại 8x370mm cũ từ máy in 3D của tui (mấy thanh này có rãnh nên bỏ xó luôn). Và 2 viên bi LMU08.
Các bộ phận được in bằng sợi PET-G Basic Blue của Bambu Lab.

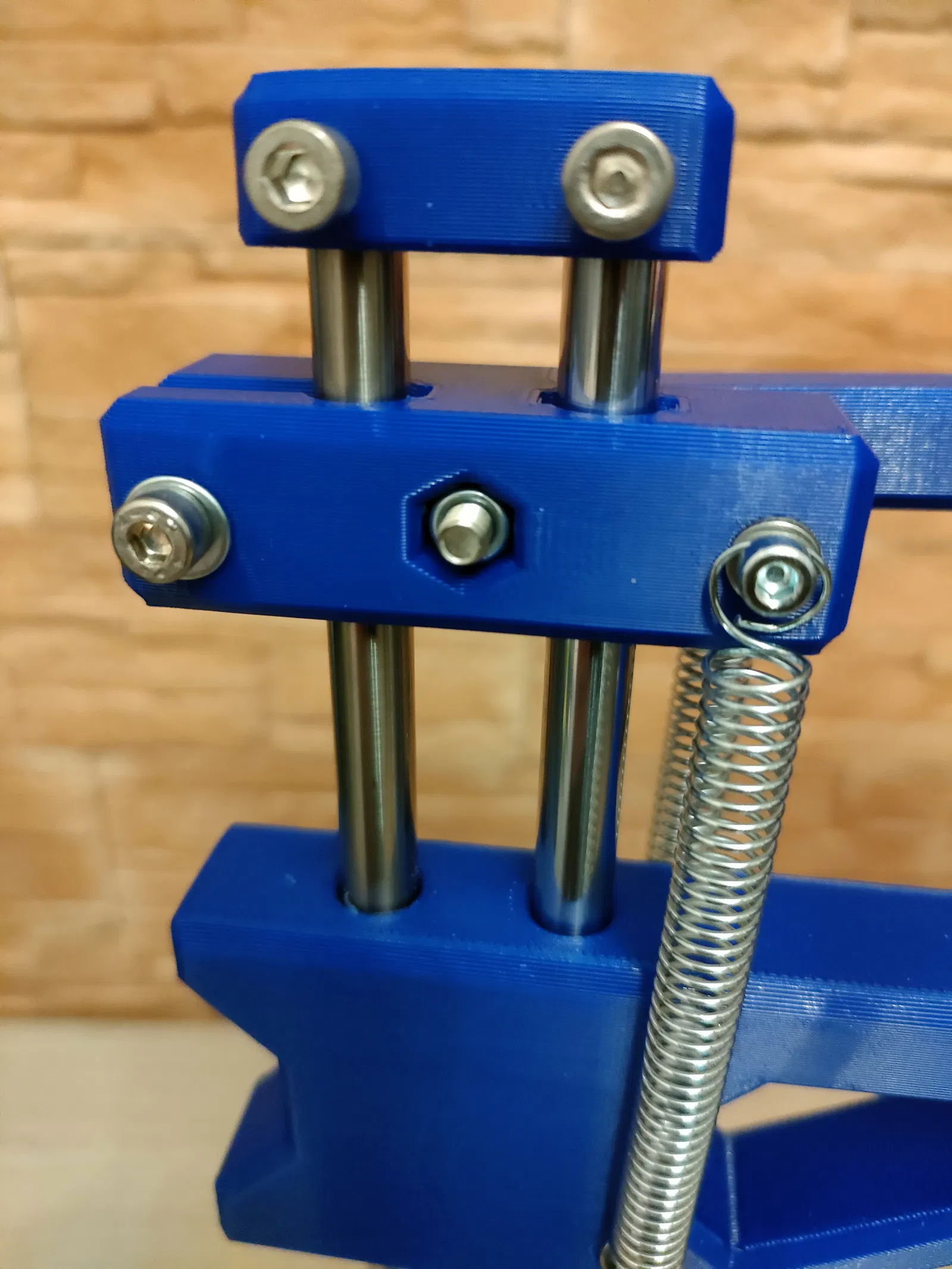

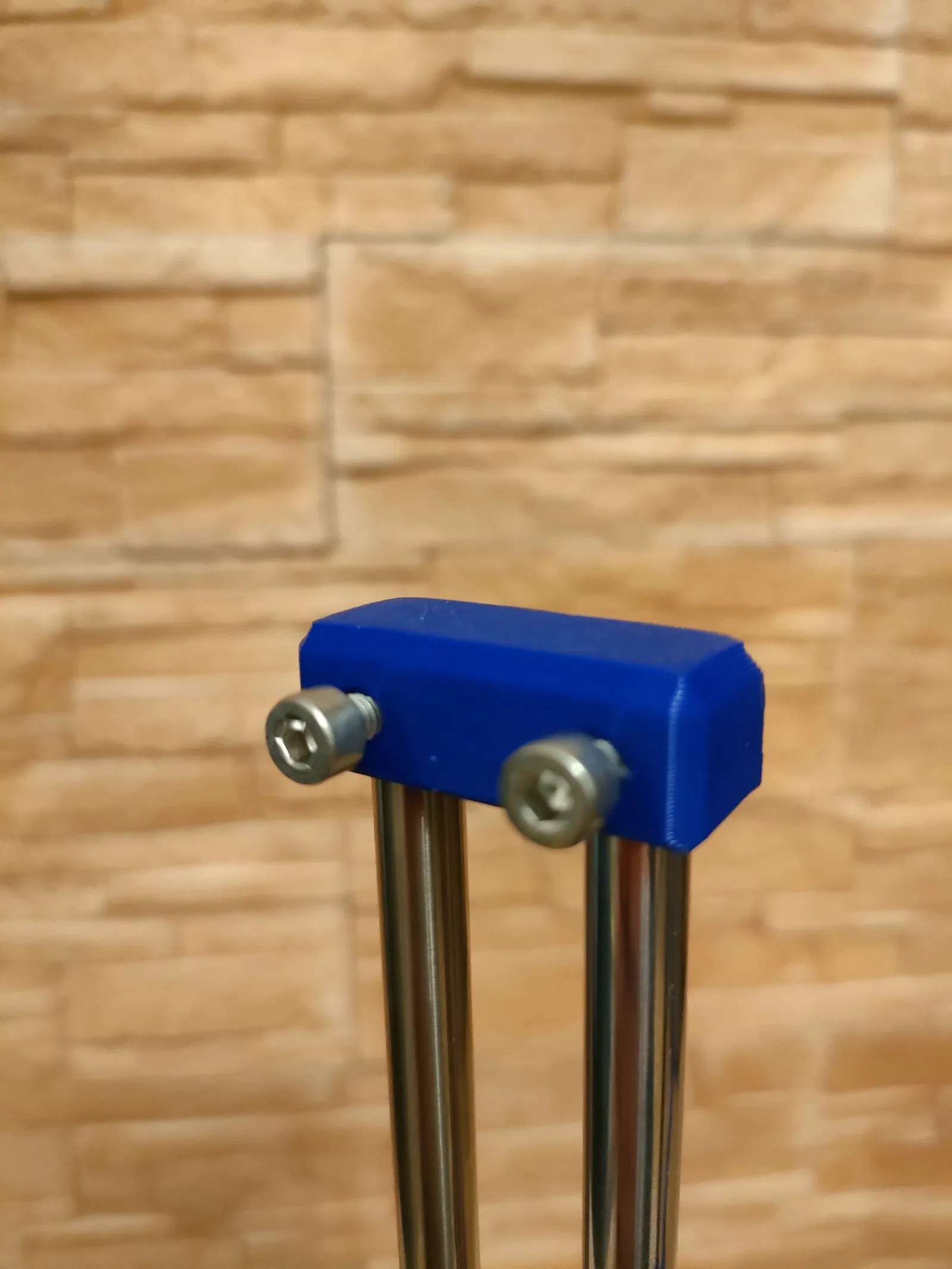

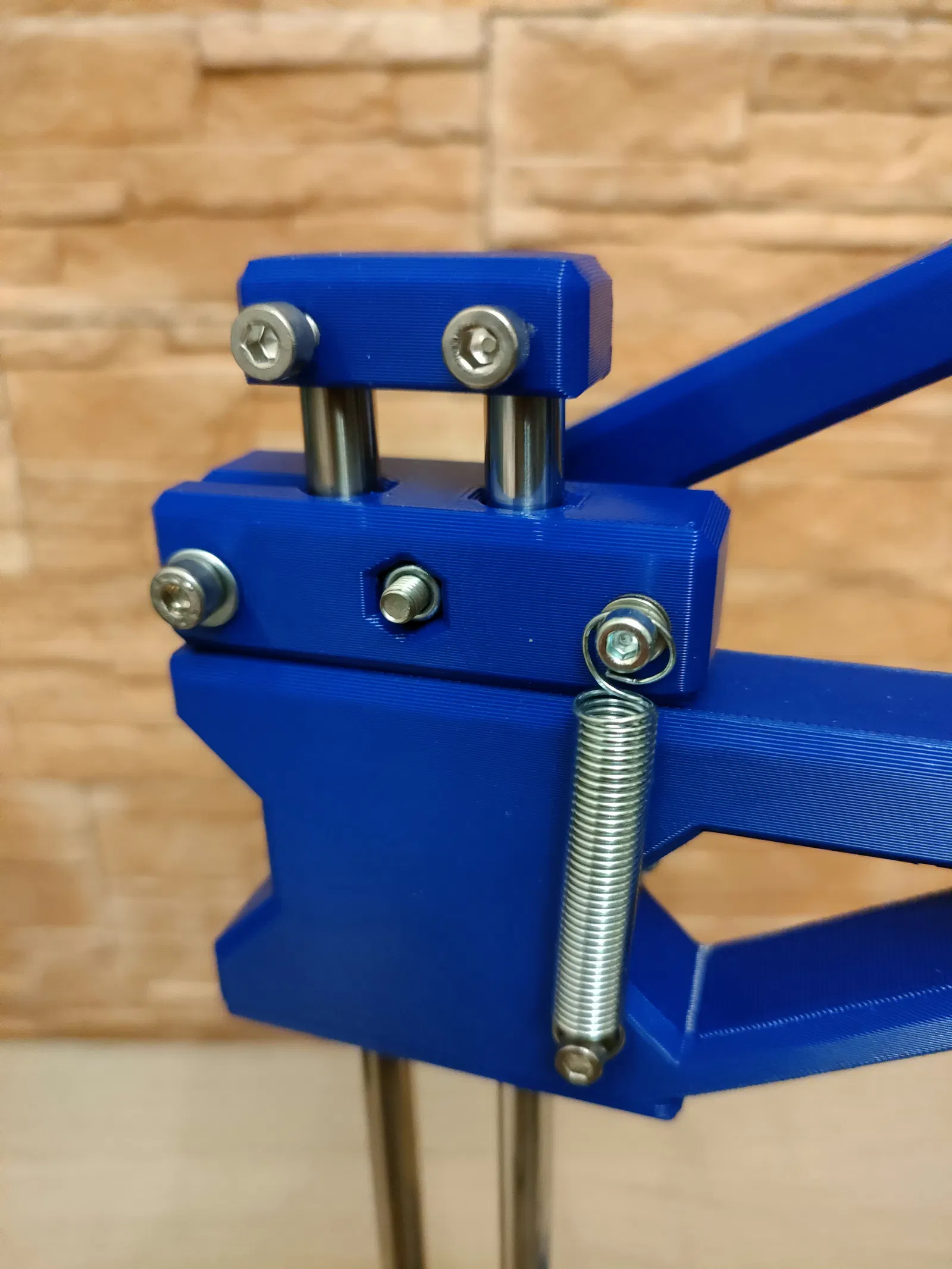

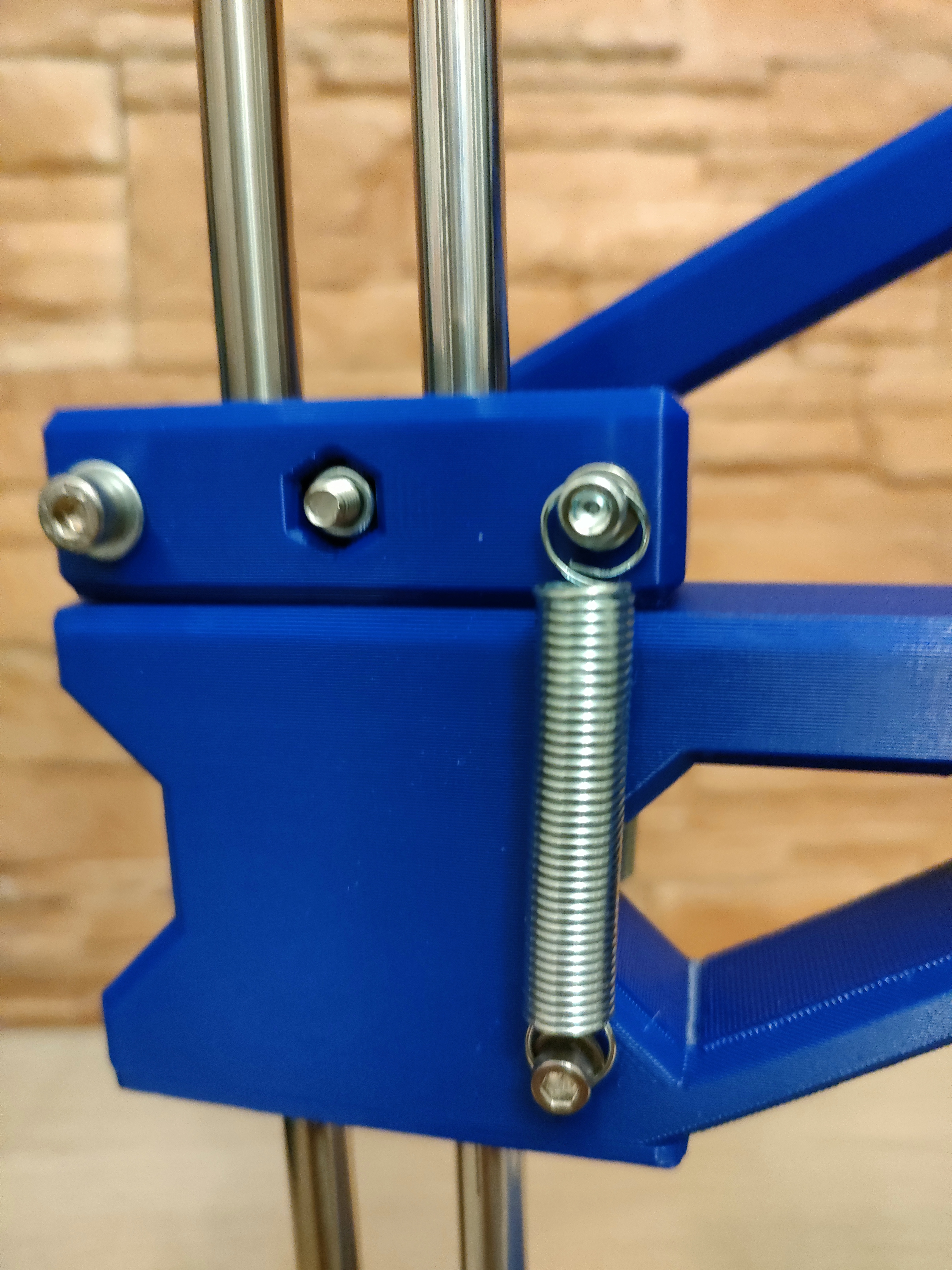

Chân ren M4 ở đế và nắp cuối được tui tiện ren trực tiếp trên vật liệu in. Trong bộ phận trượt tui có dùng ốc ren cấy M4. Cái taro ren nó dài quá nên không tiện ren được bên trong lỗ này.
Các món đã dùng: Thanh kim loại 8x370mm từ máy in 3D - 2 cái Bi LMU08 - 2 cái Lò xo căng 30mm - 2 cái
Đinh ốc đã dùng: Ốc: Ốc lục giác chìm M3x25mm - 2 cái Ốc lục giác chìm M4x8mm - 6 cái Ốc lục giác chìm M4x25mm - 2 cái Đai ốc: Đai ốc nilon M3 - 2 cái Đai ốc nilon M4 - 5 cái Vòng đệm: Vòng đệm M3 - 4 cái Vòng đệm M4 - 8 cái Ốc ren cấy: Ốc ren cấy M4x8mm - 2 cái
Chất liệu: PLA, PET-G, ABS, v.v.
Độ dày lớp in: 0,3 hoặc thấp hơn (in 0,2 là đẹp)
Cần in support bên dưới gân của bộ phận trượt.
