Vỏ hộp màn hình cảm ứng 7 inch cho Raspberry Pi 2 và 3
Dễ dàng in Raspberry Pi 2 hoặc 3, trường hợp màn hình cảm ứng 7 inch chính thức.
Mô tả

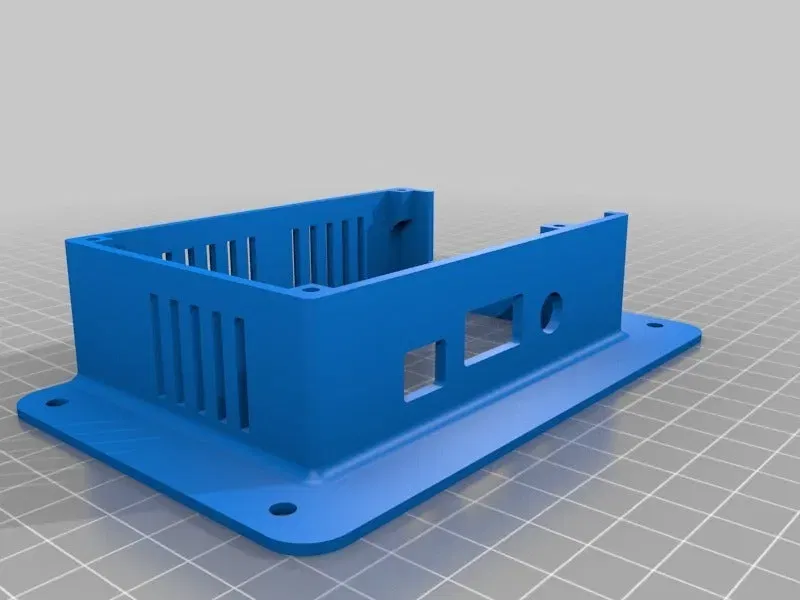

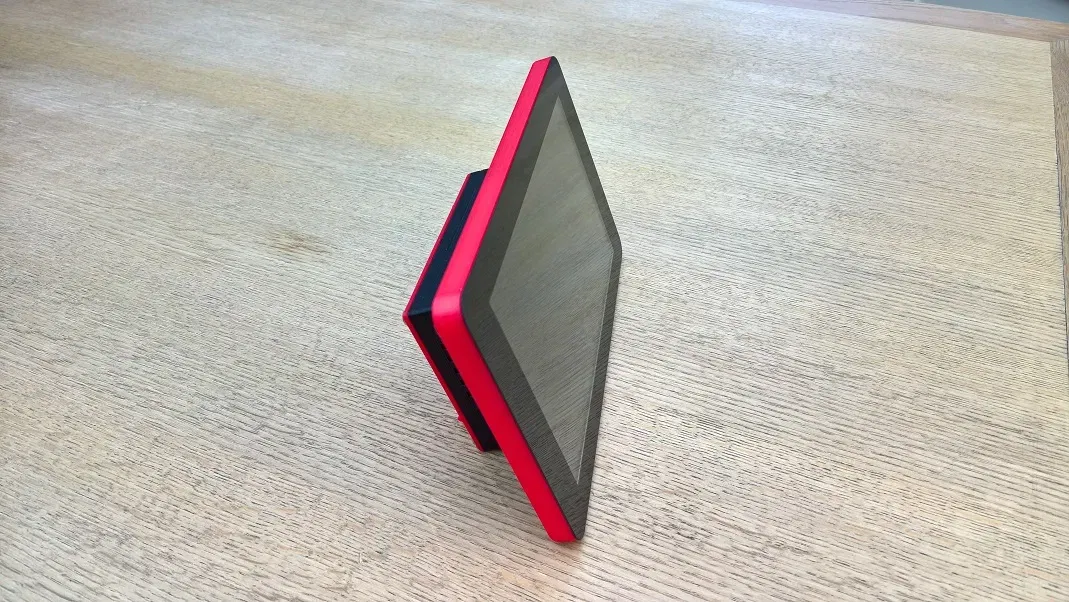

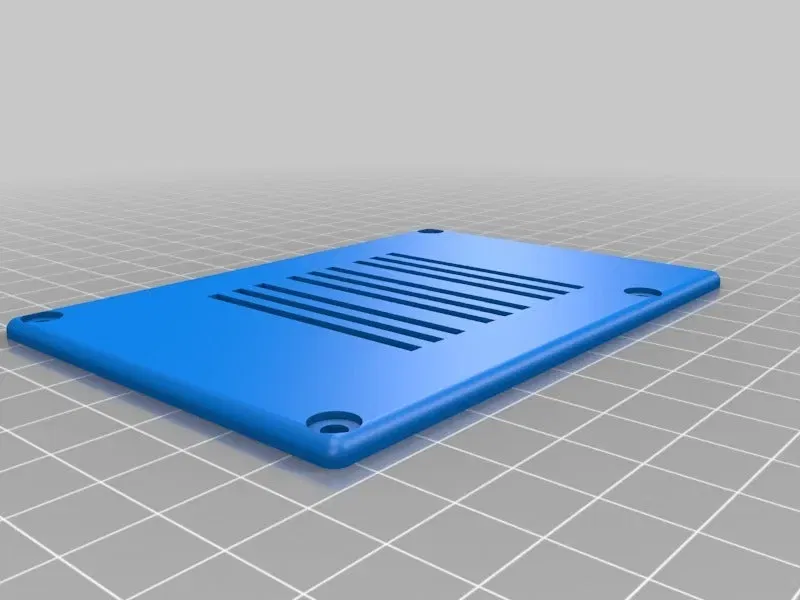

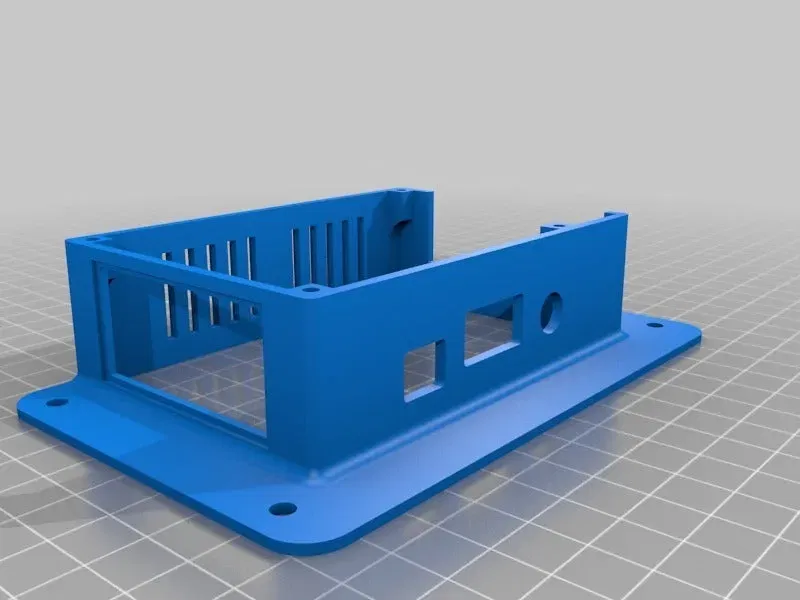

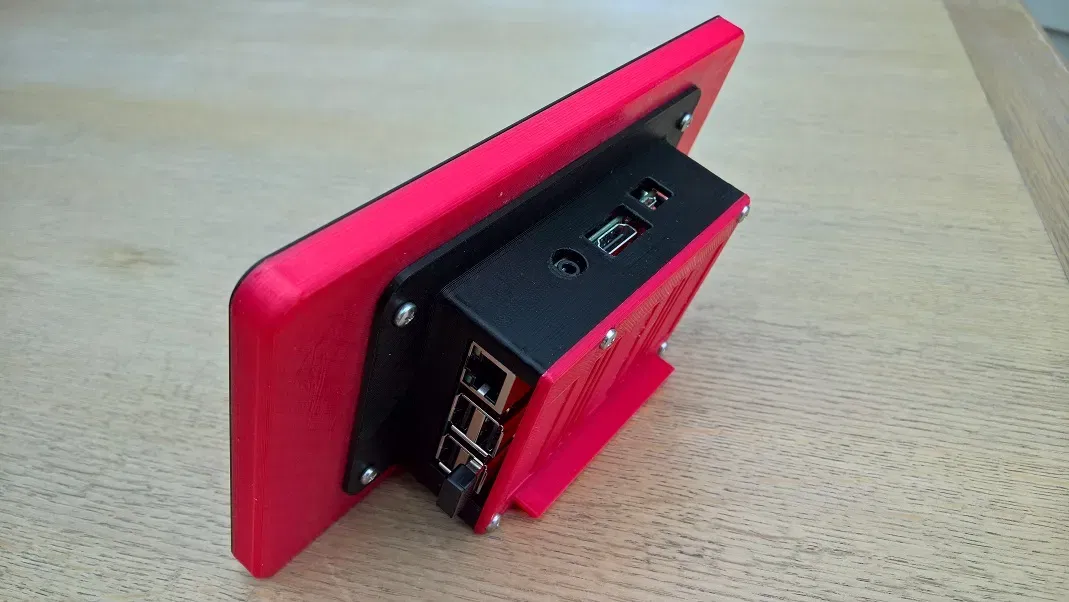

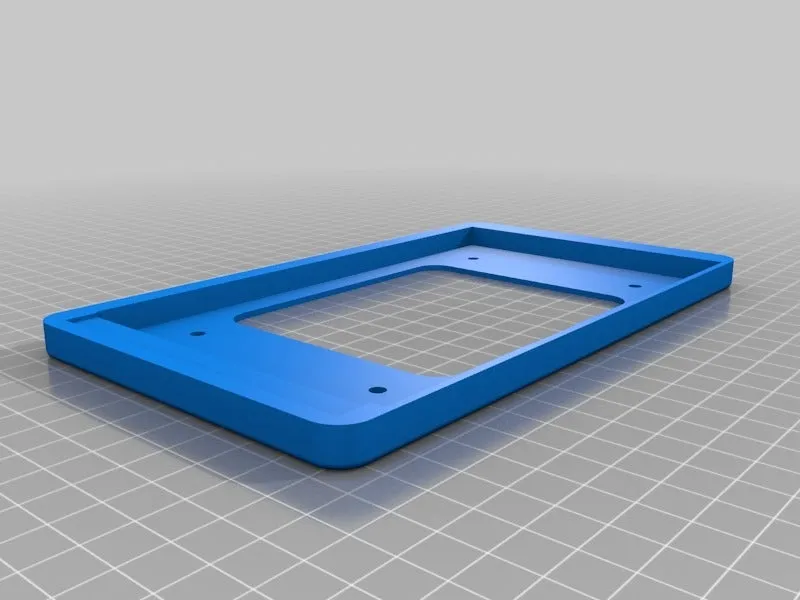

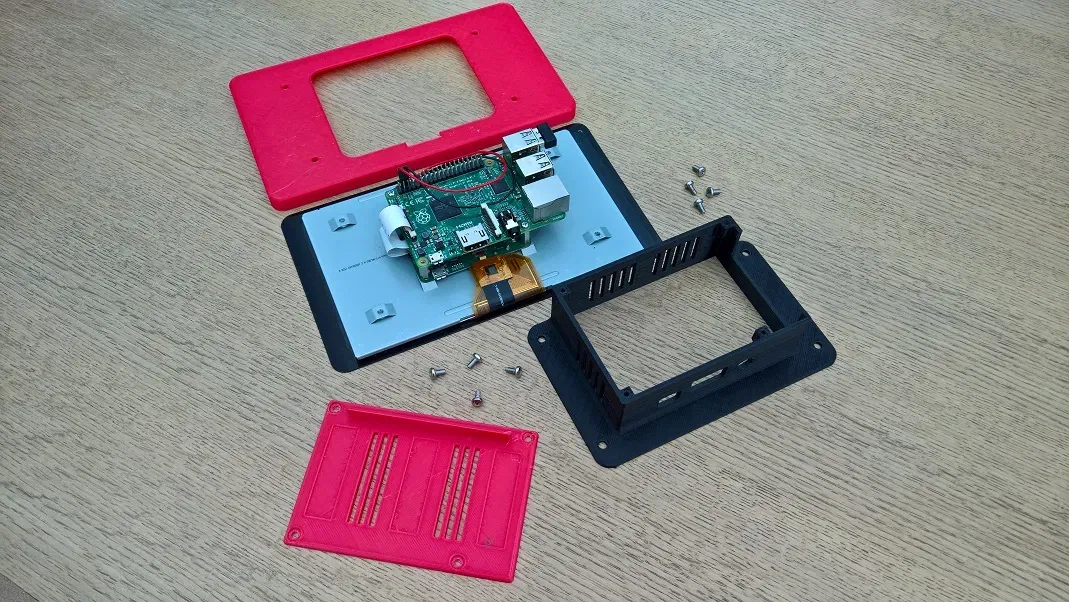

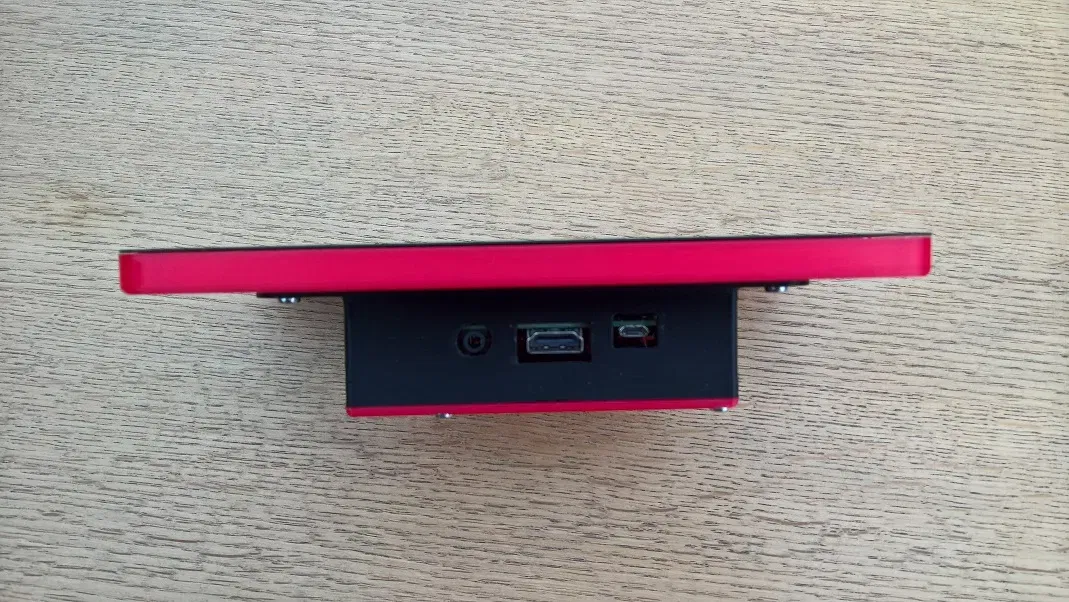

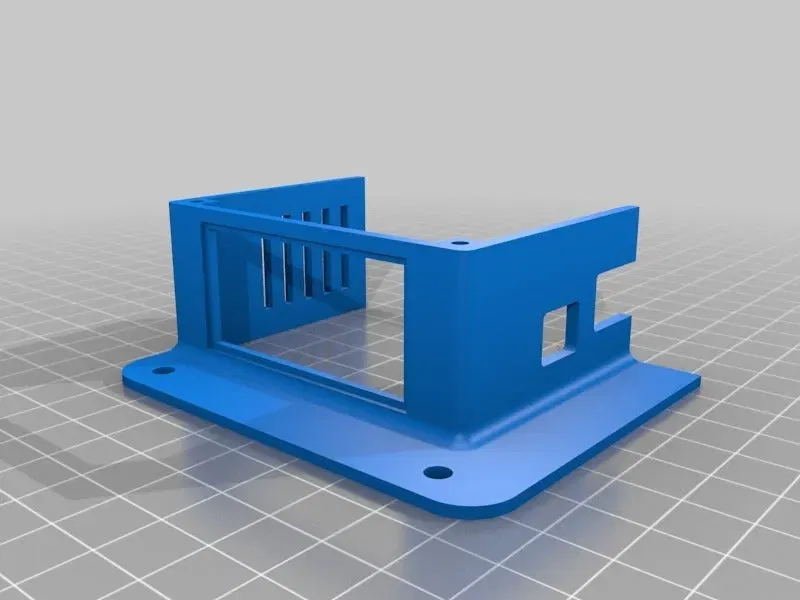

Dễ dàng in vỏ Raspberry Pi 2 hoặc 3, màn hình cảm ứng chính thức 7 inch. Tôi muốn giữ lại vẻ ngoài viền đen của màn hình và không làm cho nó lớn hơn. Bạn sẽ cần 4 vít M3x6 hoặc 8 để cố định nắp sau. Có chỗ bên trong cho các dây nguồn.

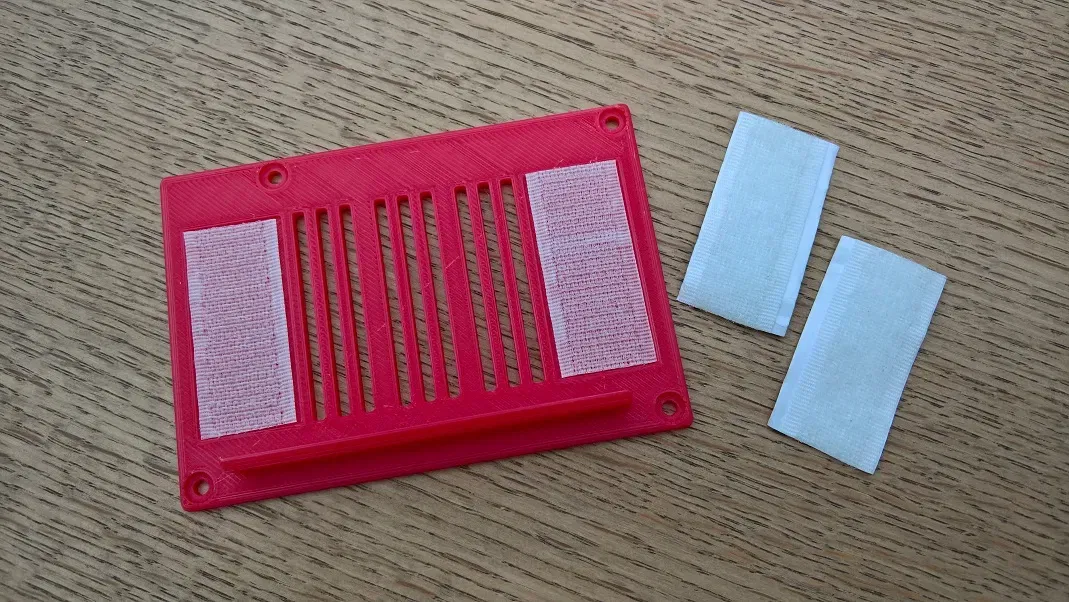

Tôi sẽ sử dụng điều này như một màn hình kiosk và NAS cho trình phát Kodi của tôi. Tôi đã cắt một số khu vực ở mặt sau nơi tôi có thể thêm các dải velcro để gắn một ổ HDD 2.5 inch.
Thưởng thức và khoe những sản phẩm và sửa đổi của bạn.

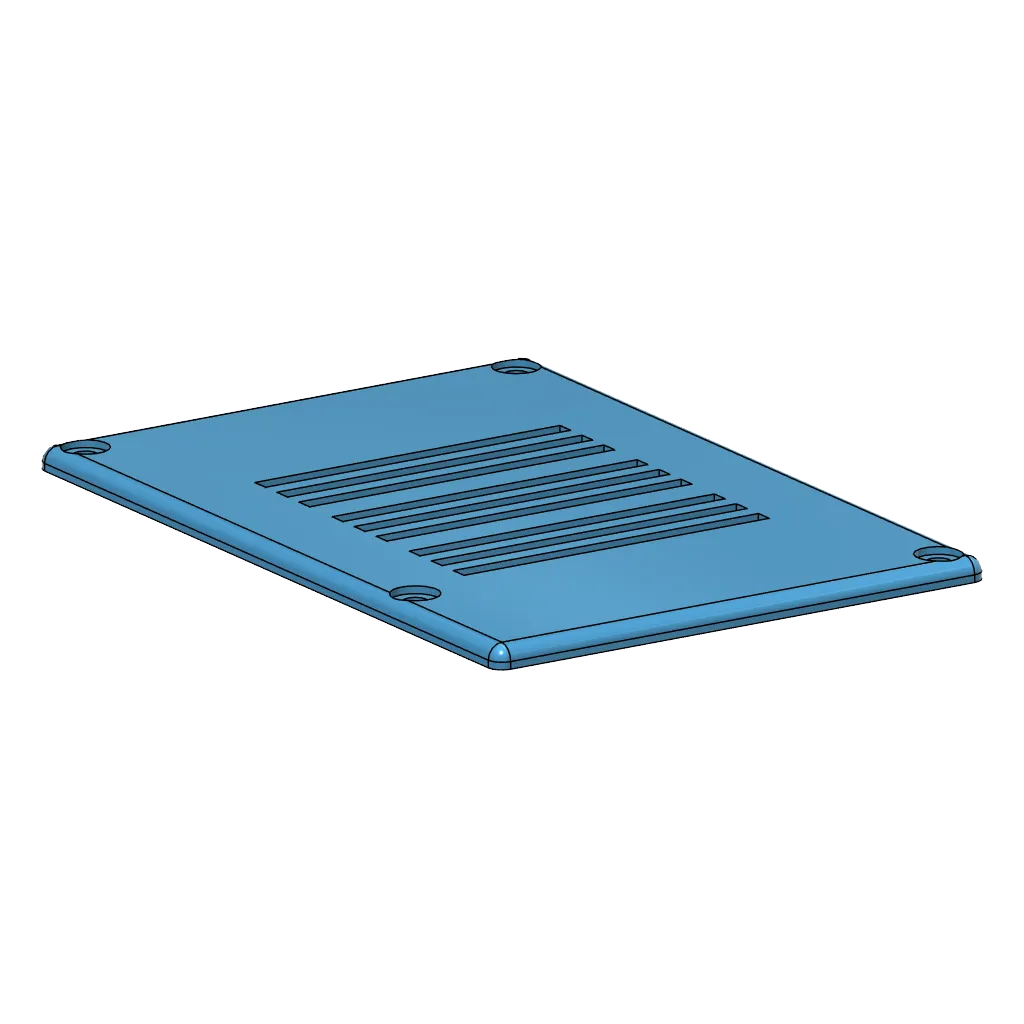

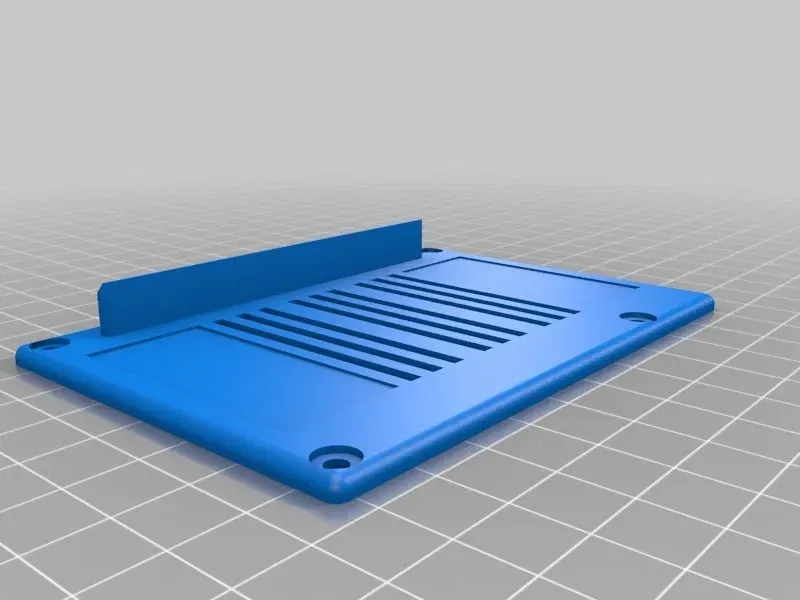

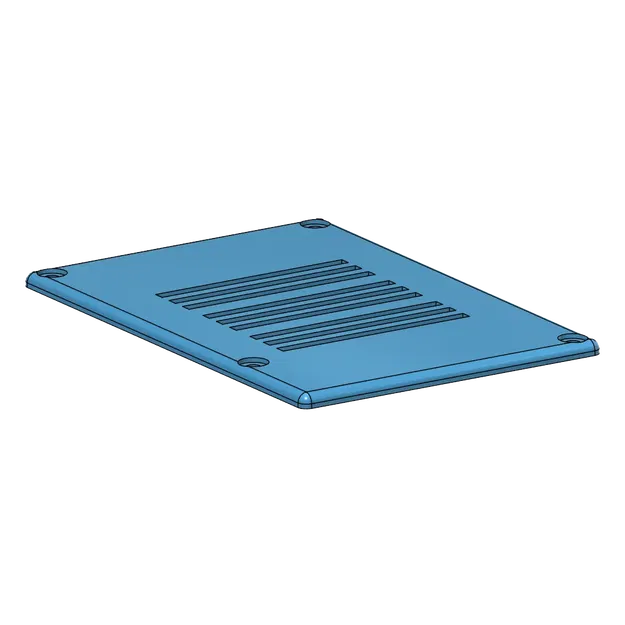

Cập nhật 290516: Thêm nắp Velcro 2cm và nắp không có hỗ trợ HDD.

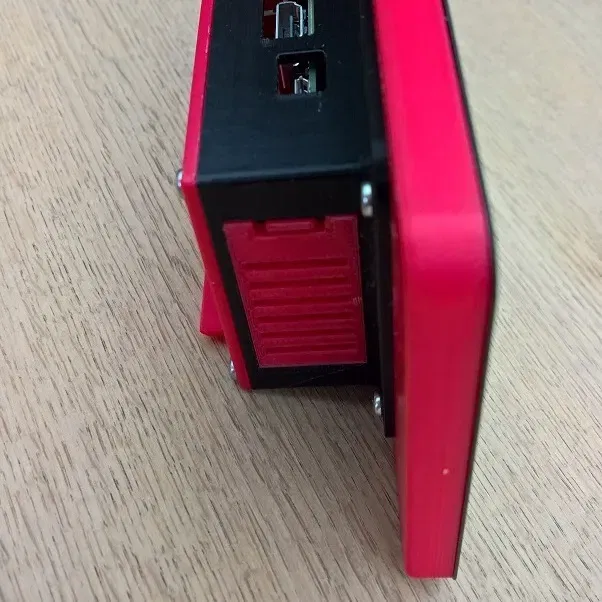

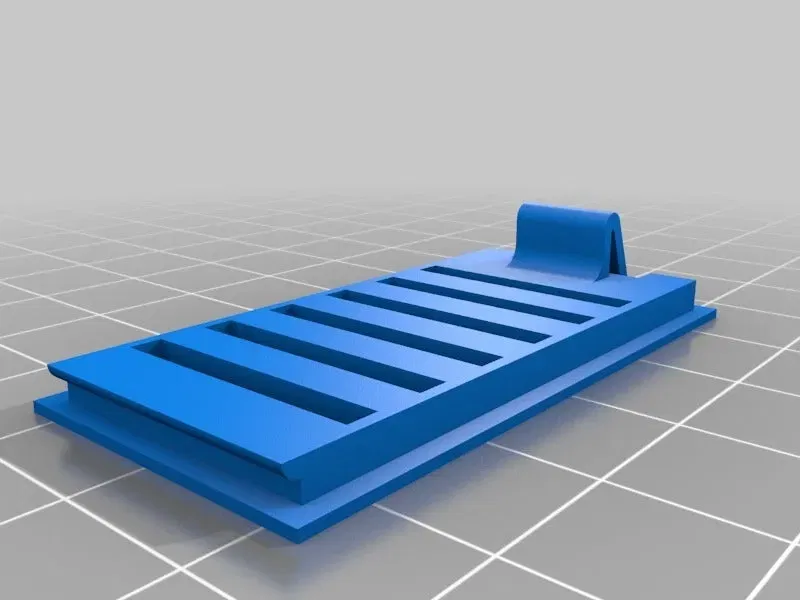

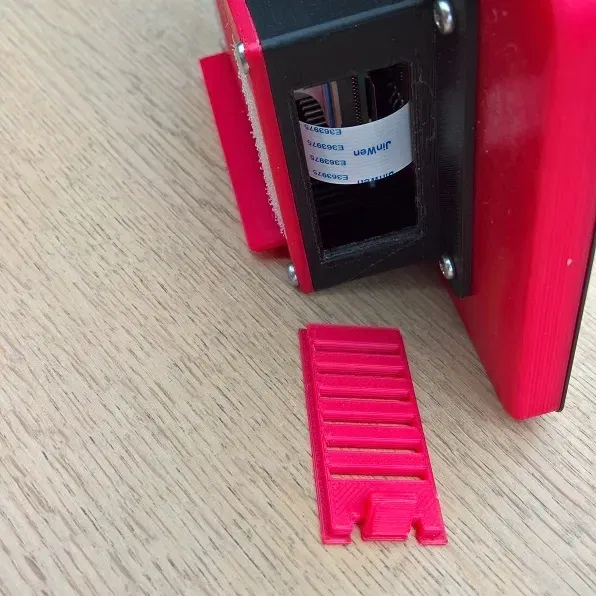

Cập nhật 310516: Thêm vỏ mới với cửa nhỏ truy cập thẻ SD. Vẫn cần kìm nhỏ hoặc nhíp nhưng dễ hơn là tháo nắp sau.

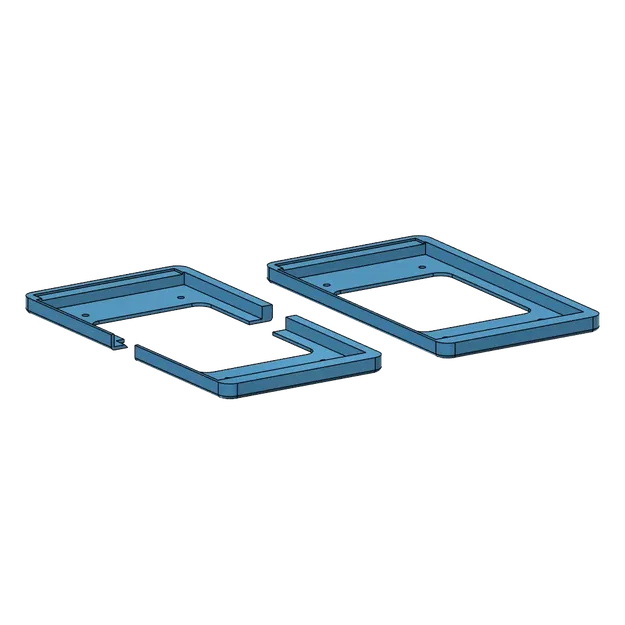

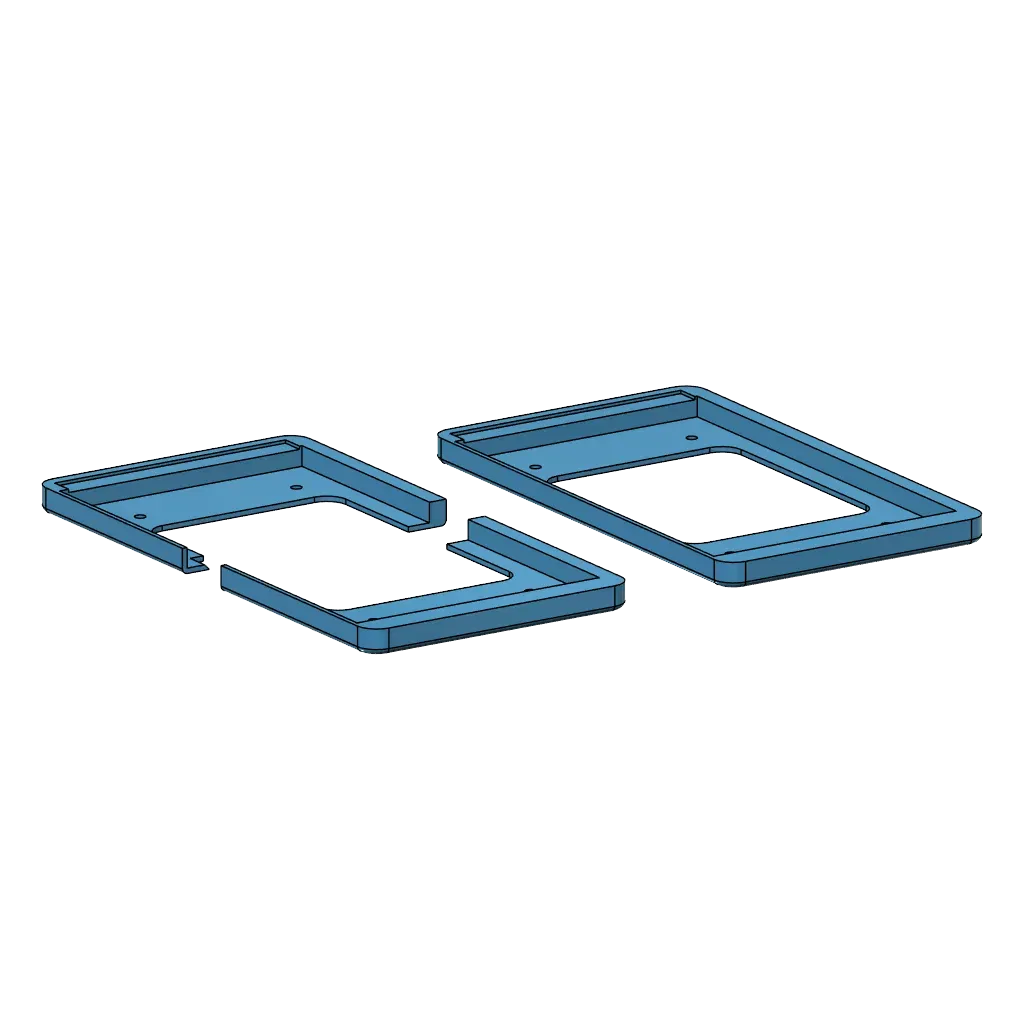

Cập nhật 150317: Thêm STL chia cho mặt trước để cho phép in trên các bàn in nhỏ.

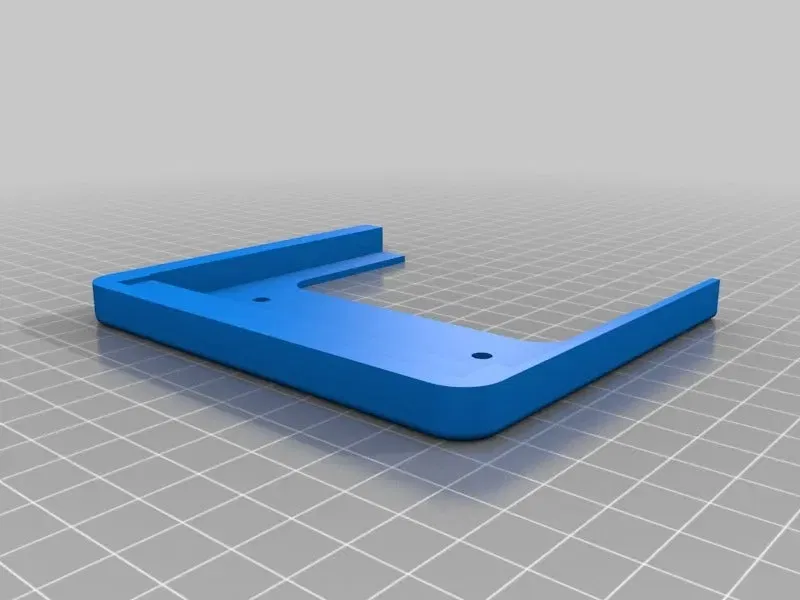

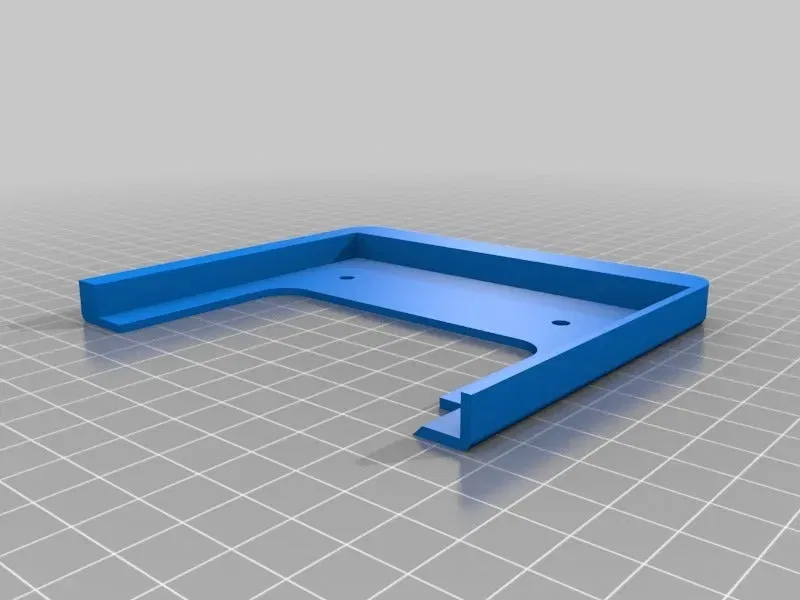

Cập nhật 010118: Thêm STL chia cho vỏ bên trái và bên phải để cho phép in trên các bàn in nhỏ.
Cập nhật 240418: Thêm các tệp nguồn 123Design.
Hướng dẫn in
Danh mục: Điện tử Cài đặt in
Máy in: Prusa i3 Plus
Bệ hỗ trợ: Không
Hỗ trợ: Có
Độ phân giải: 200 um
Đổ đầy: 20%
Ghi chú:
Tôi đã sử dụng hỗ trợ cho Vỏ, những cái khác không cần hỗ trợ. Để hoàn thành việc in nhanh hơn, bạn có thể sử dụng 2 lớp dưới và 3 lớp trên.
