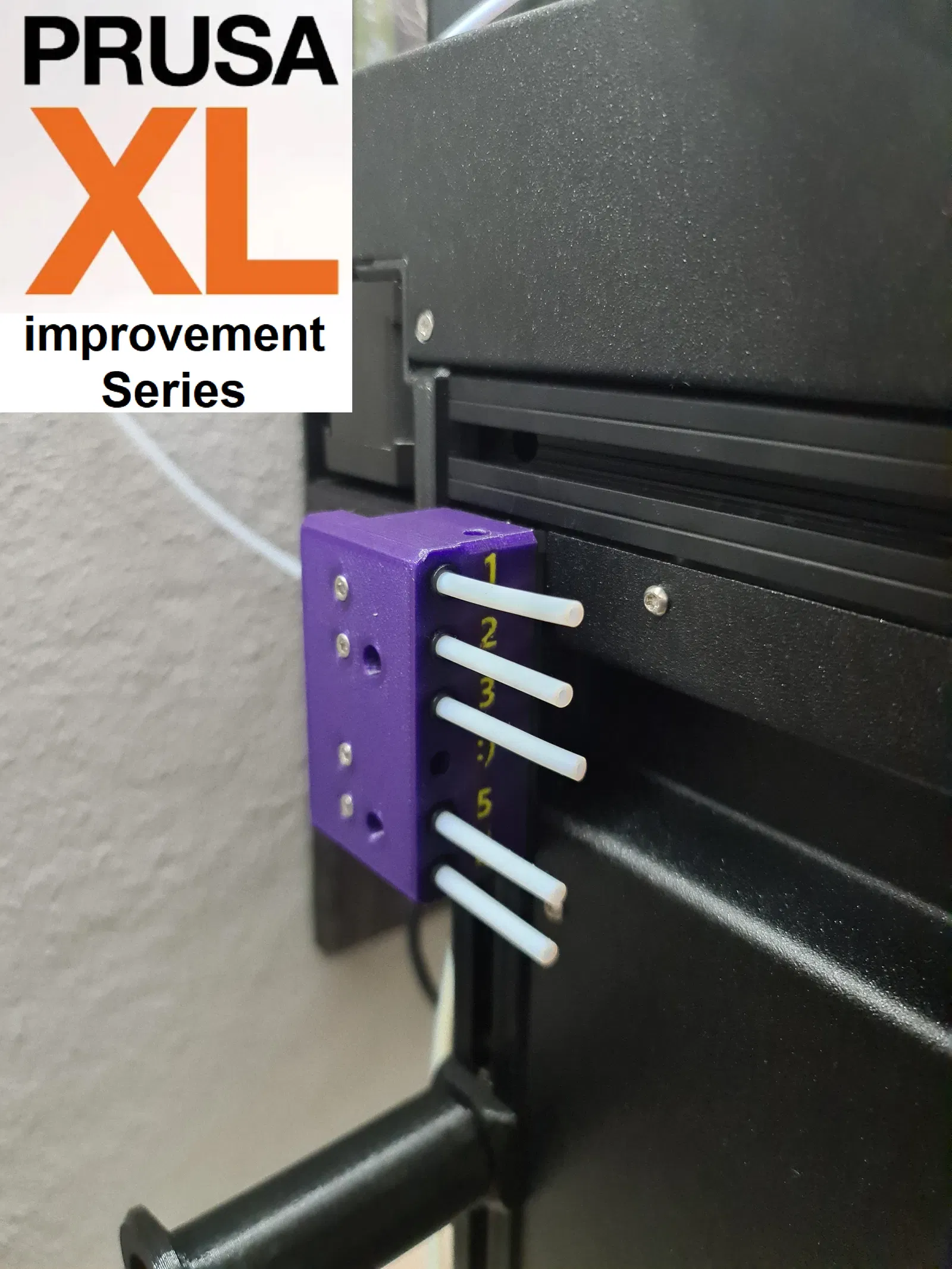

Prusa XL series: 5x Cảm biến Filament bên trái

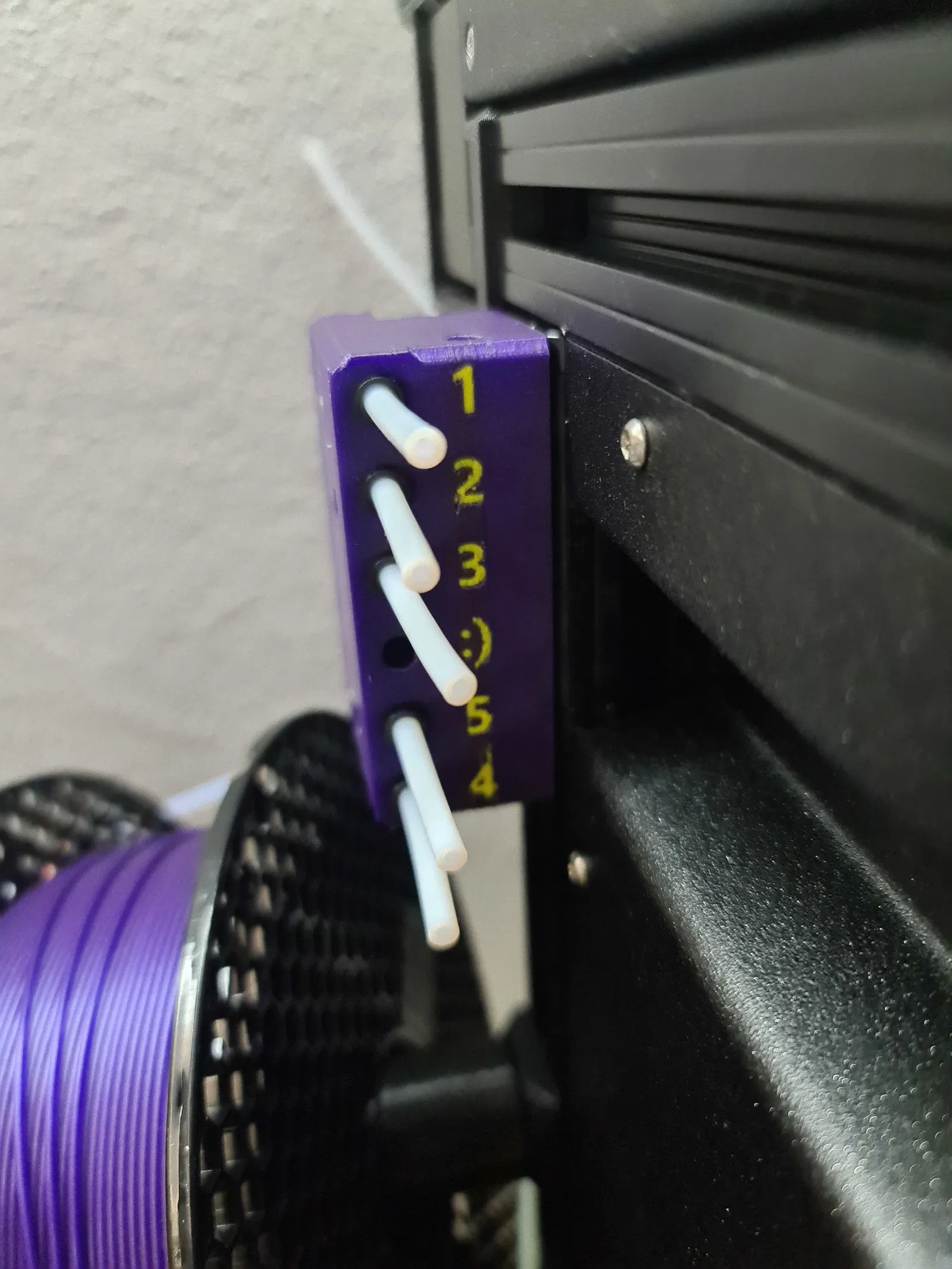

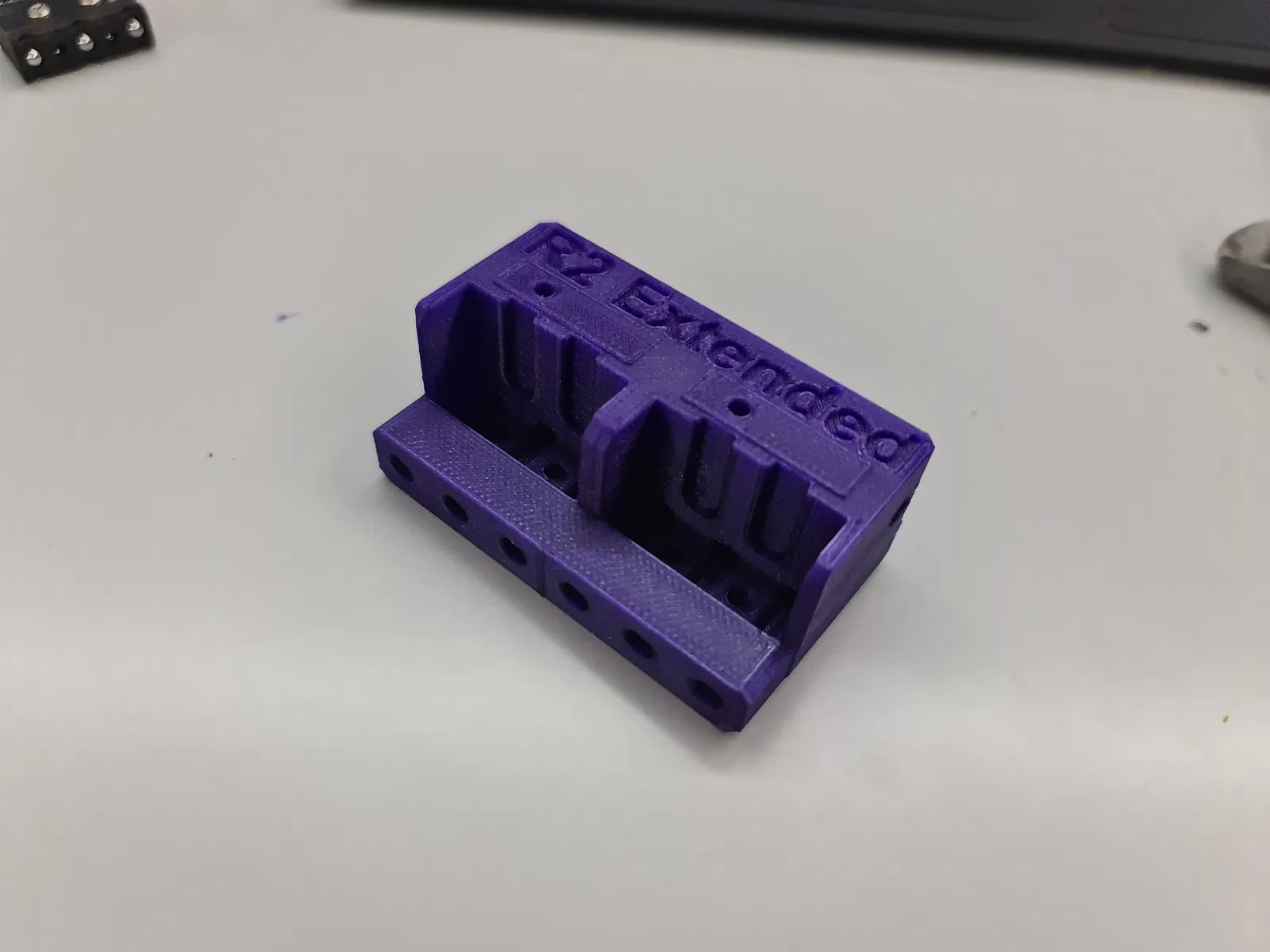

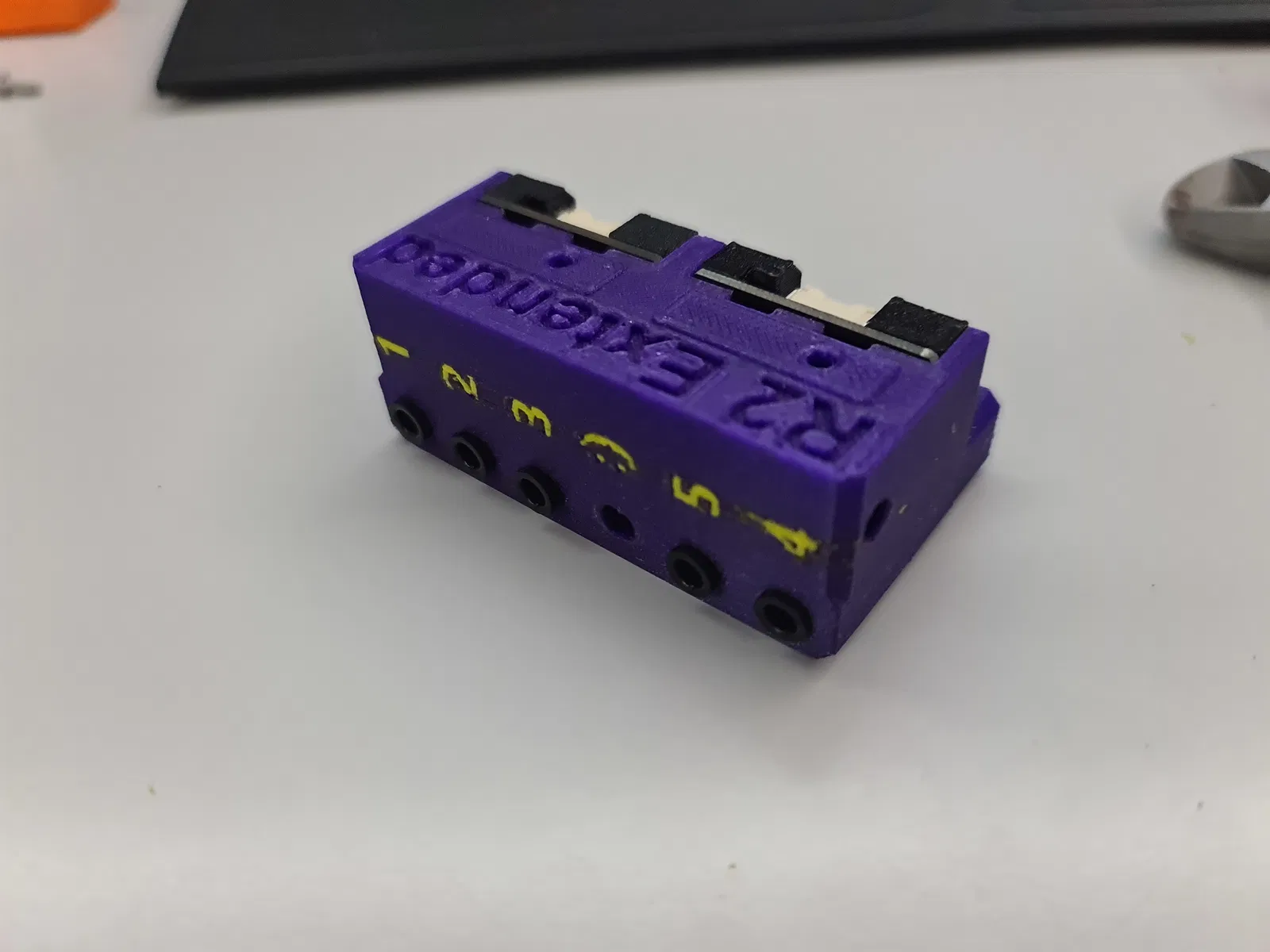

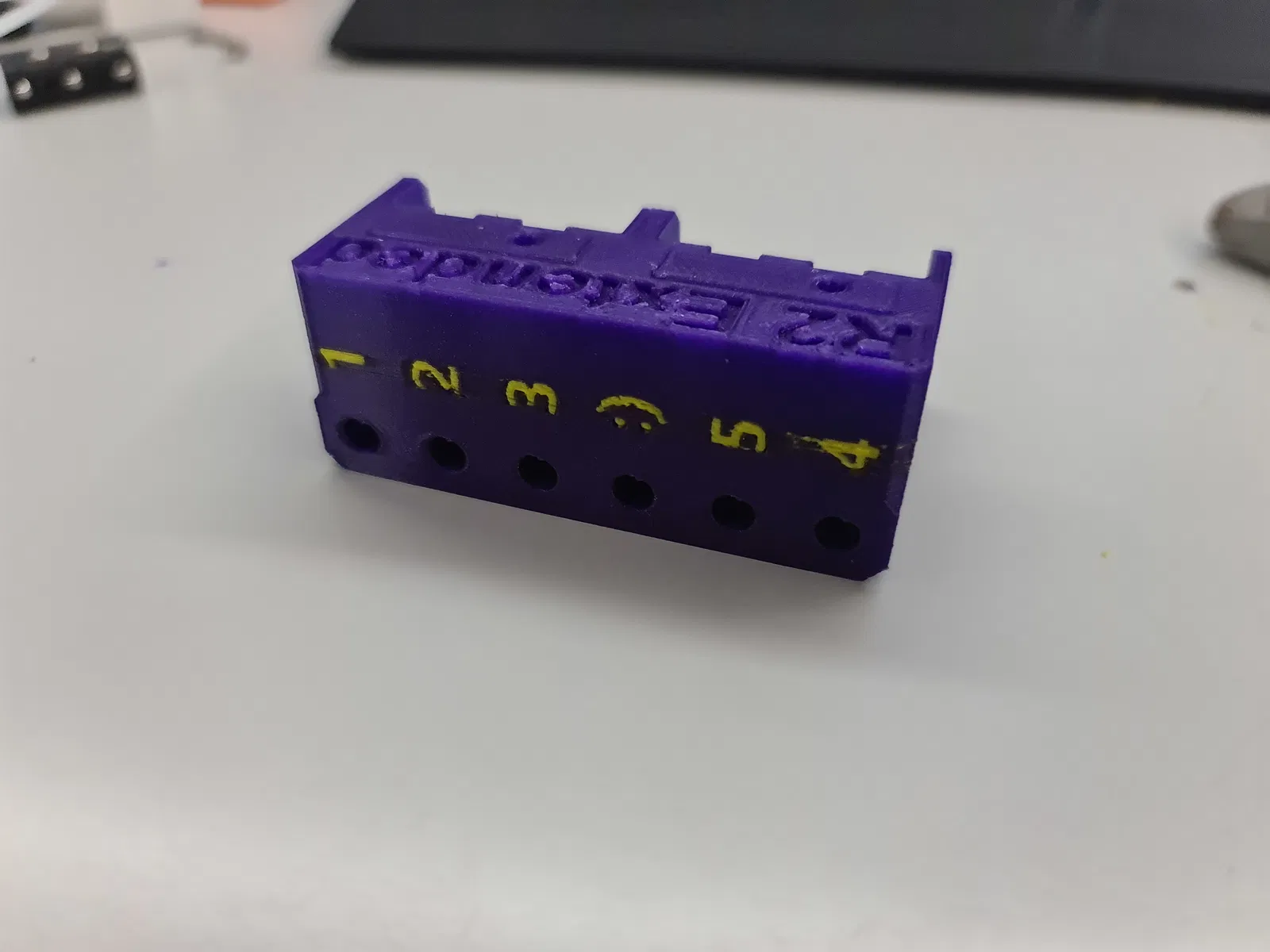

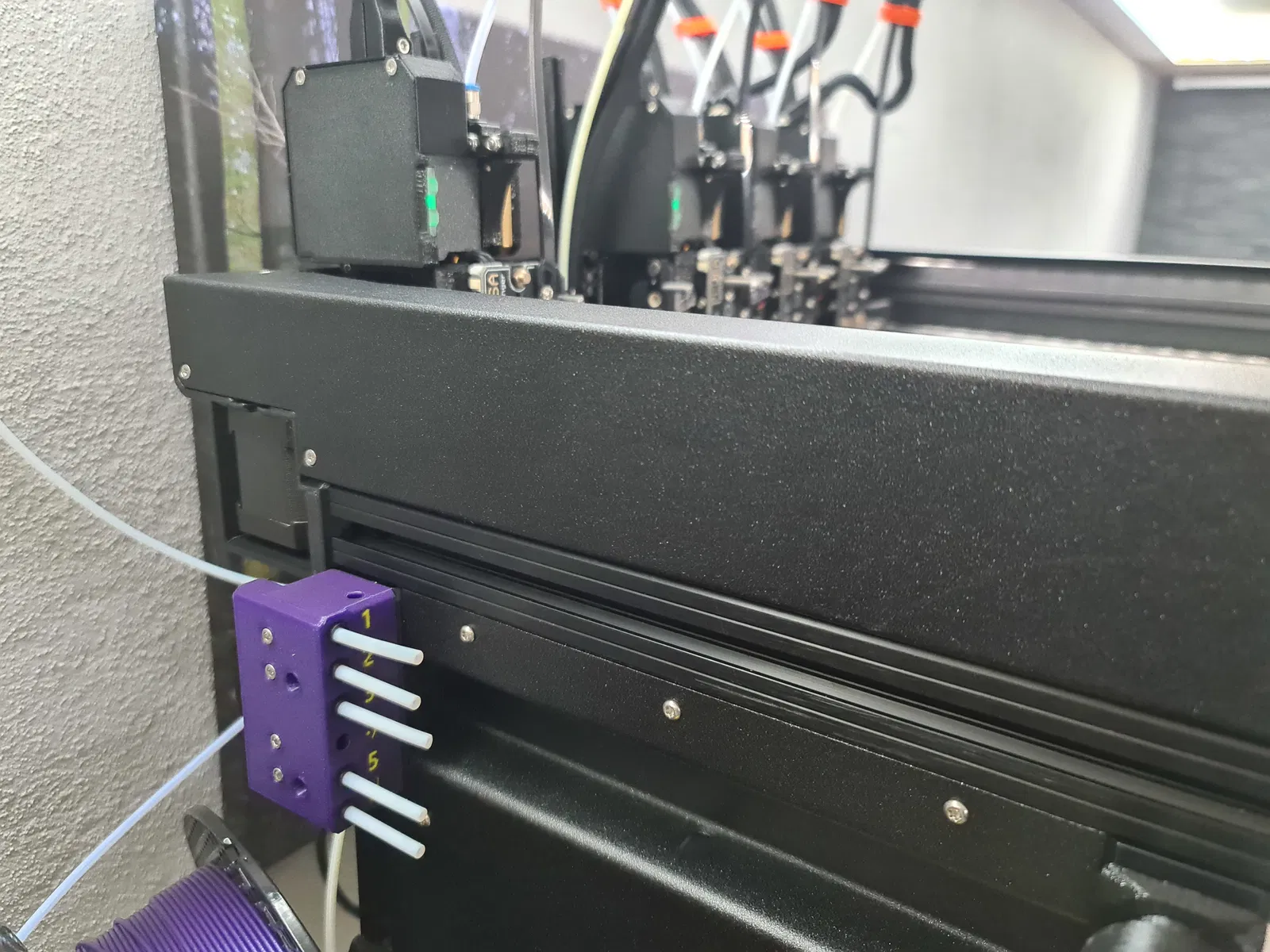

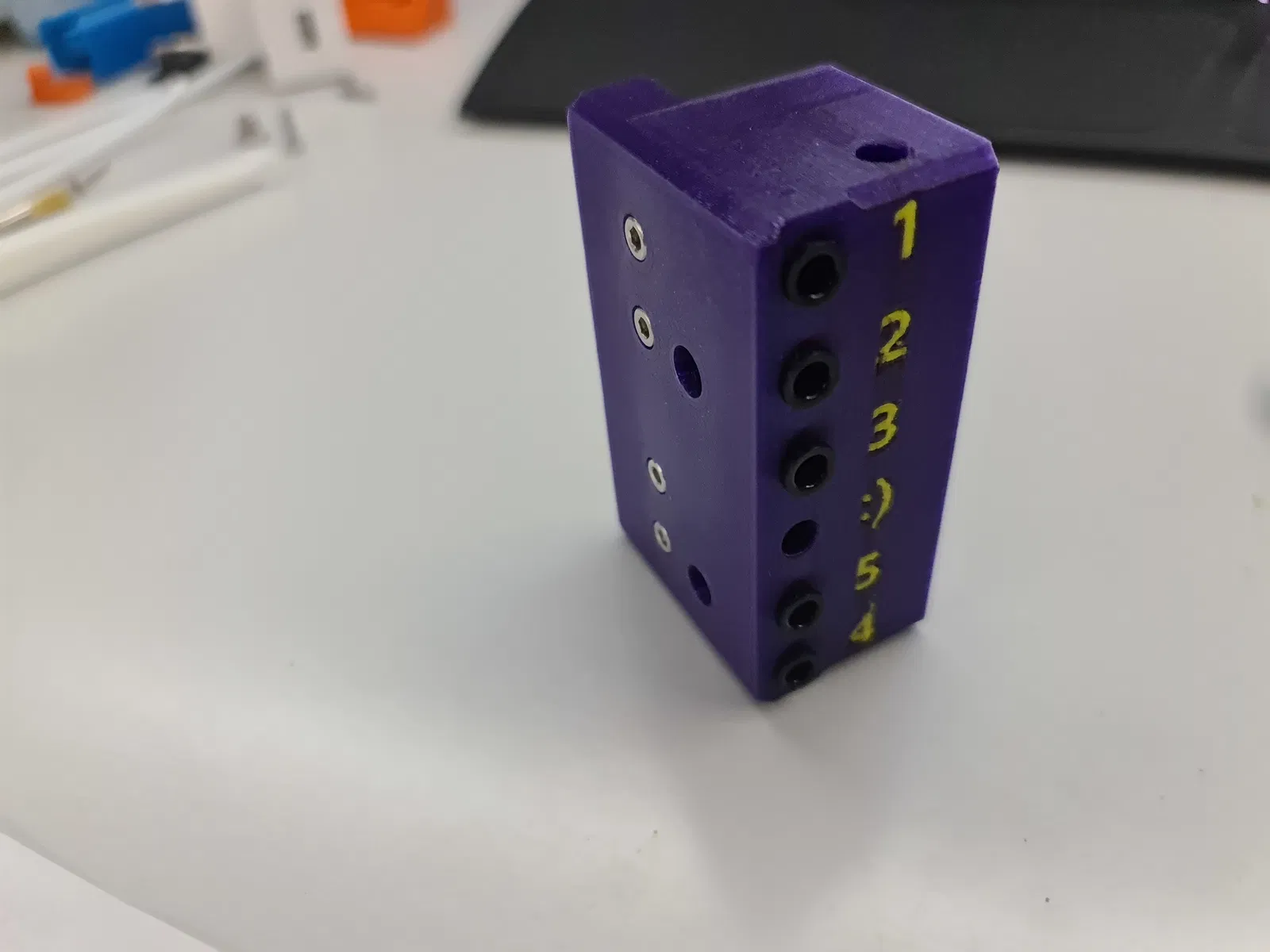

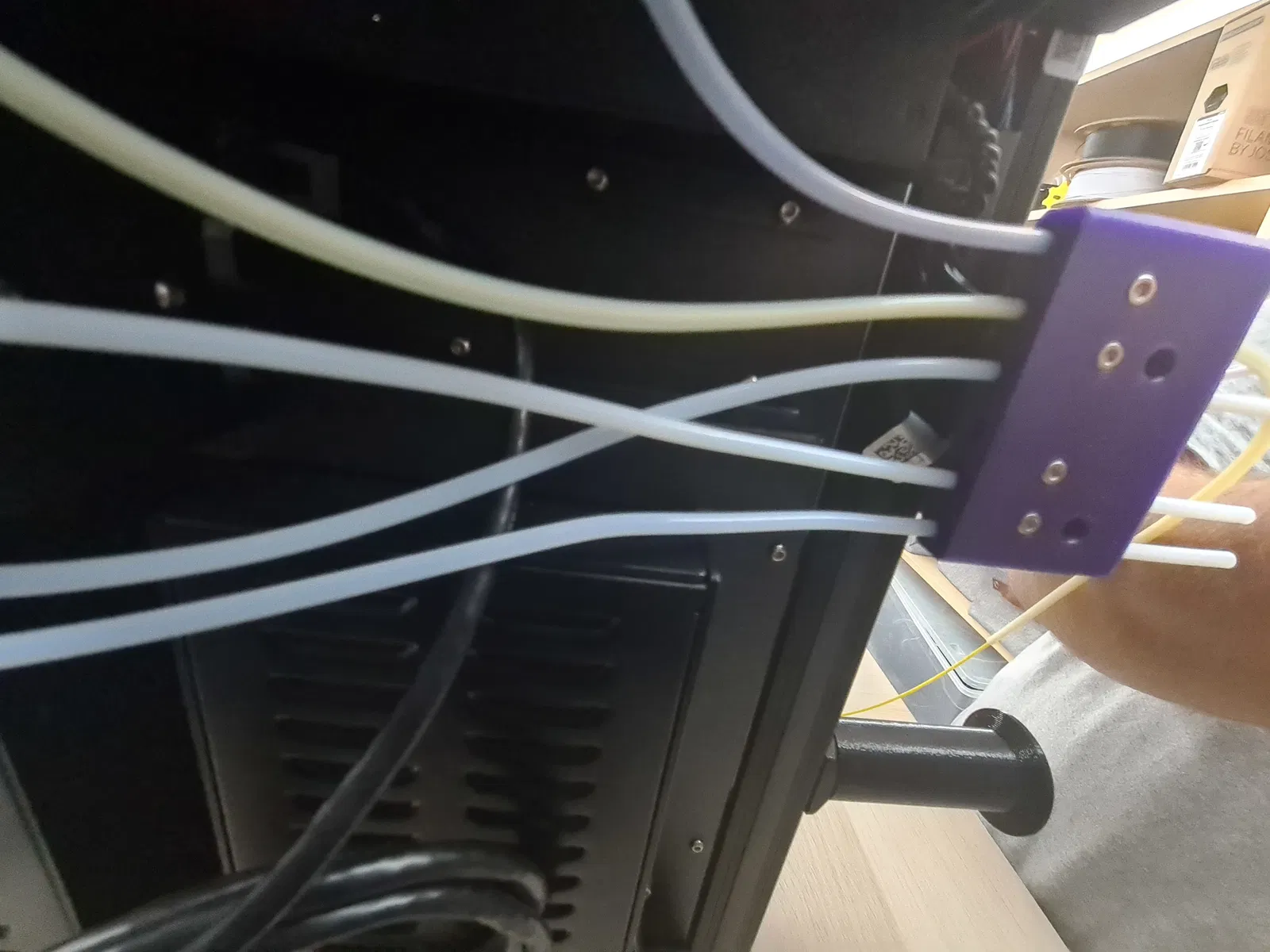

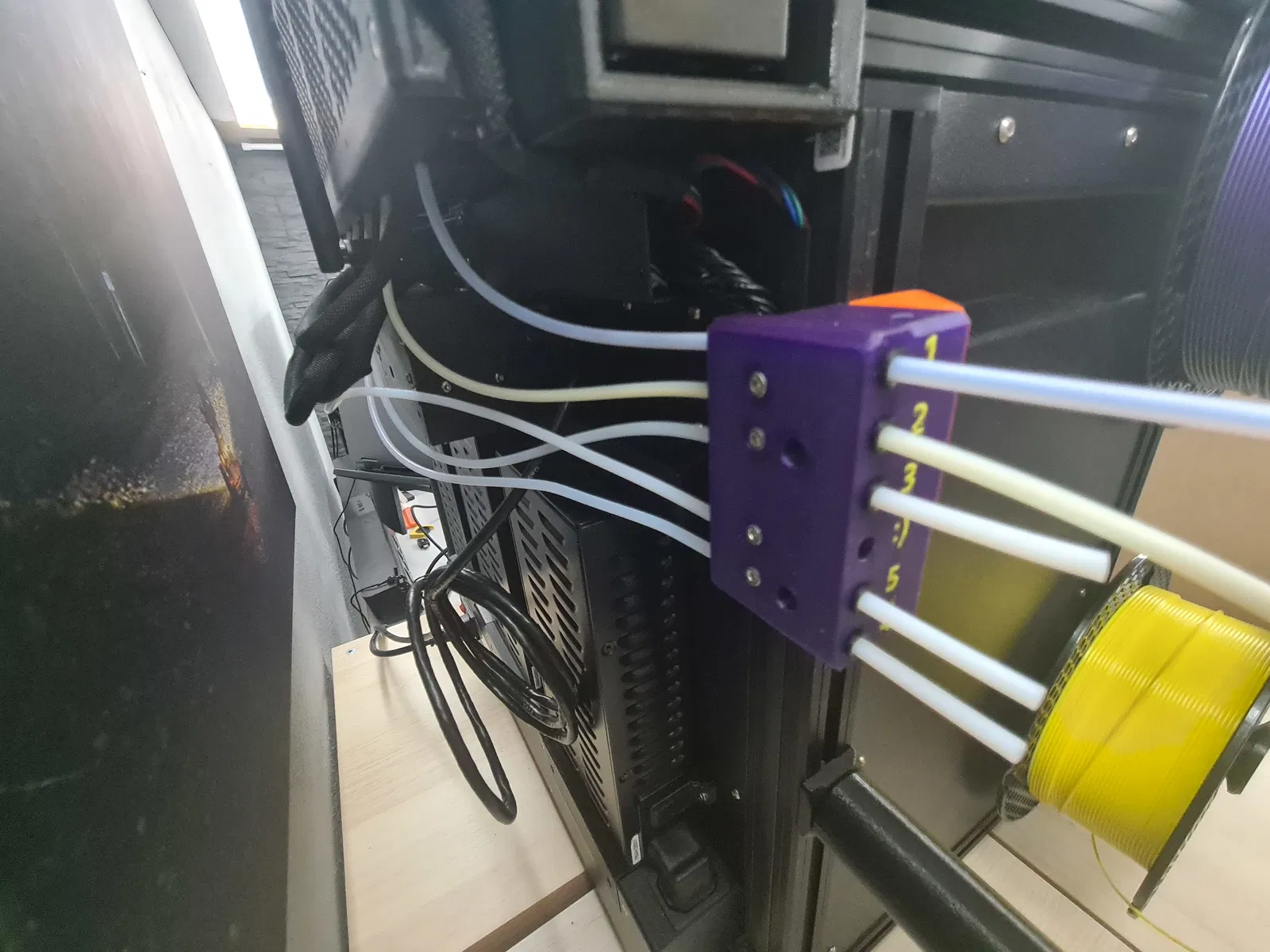

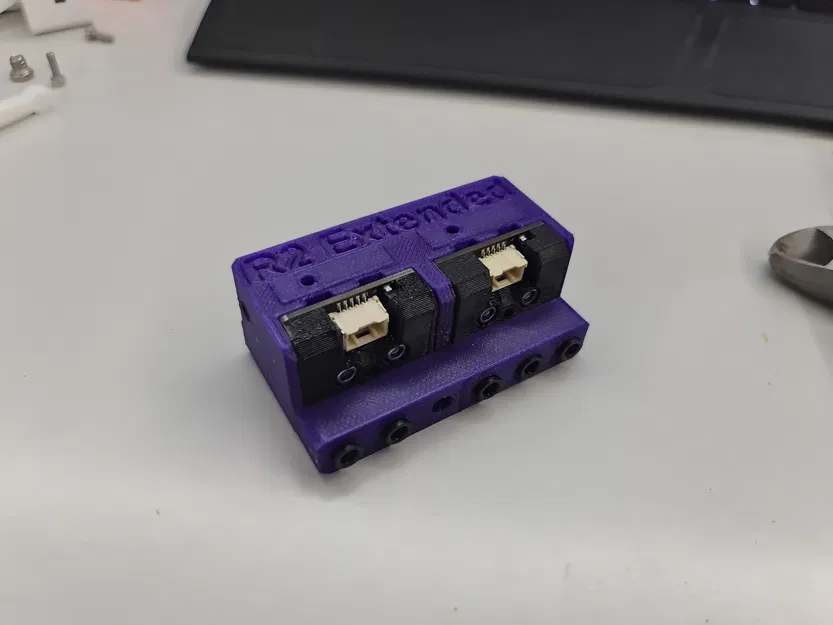

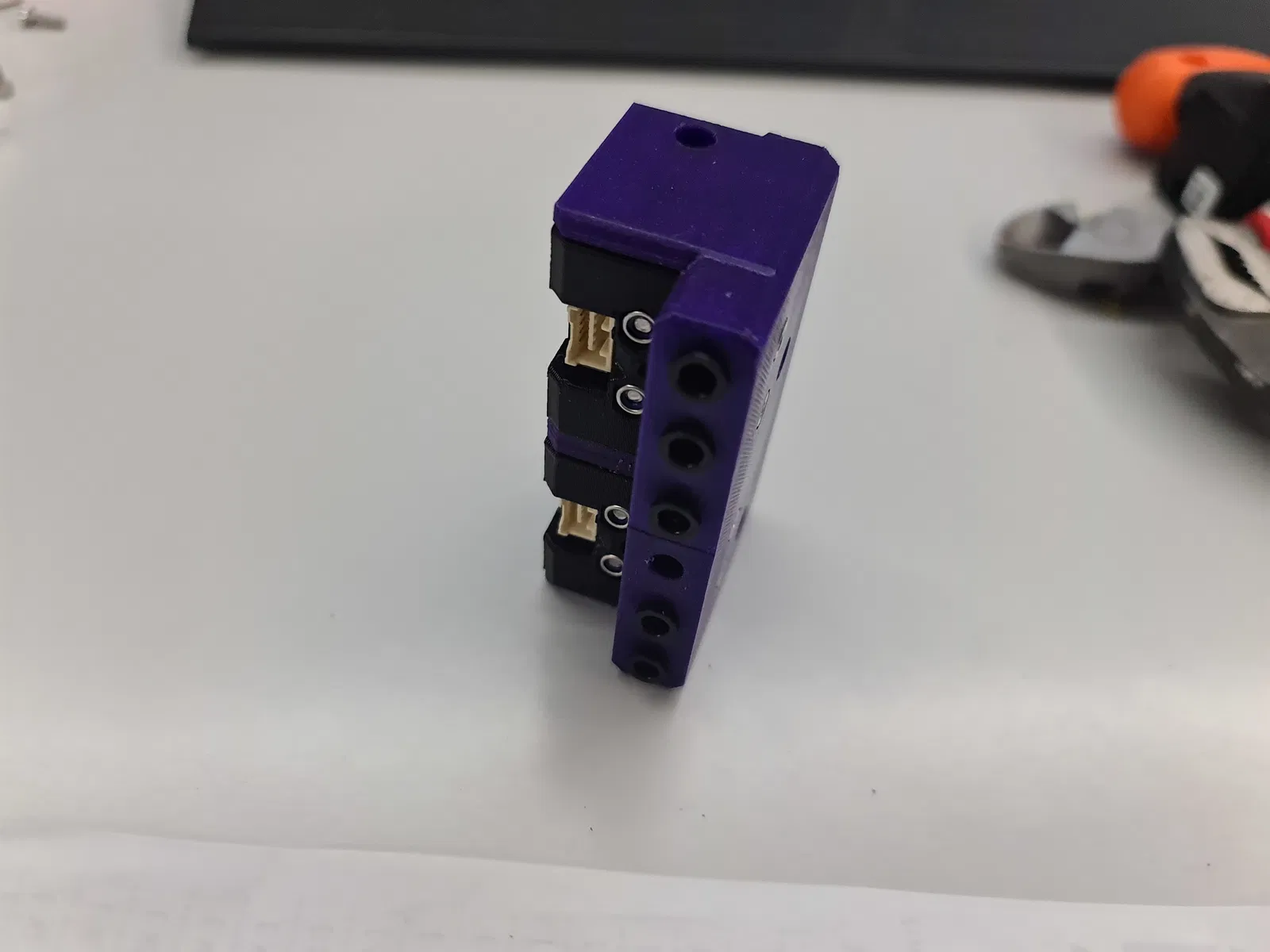

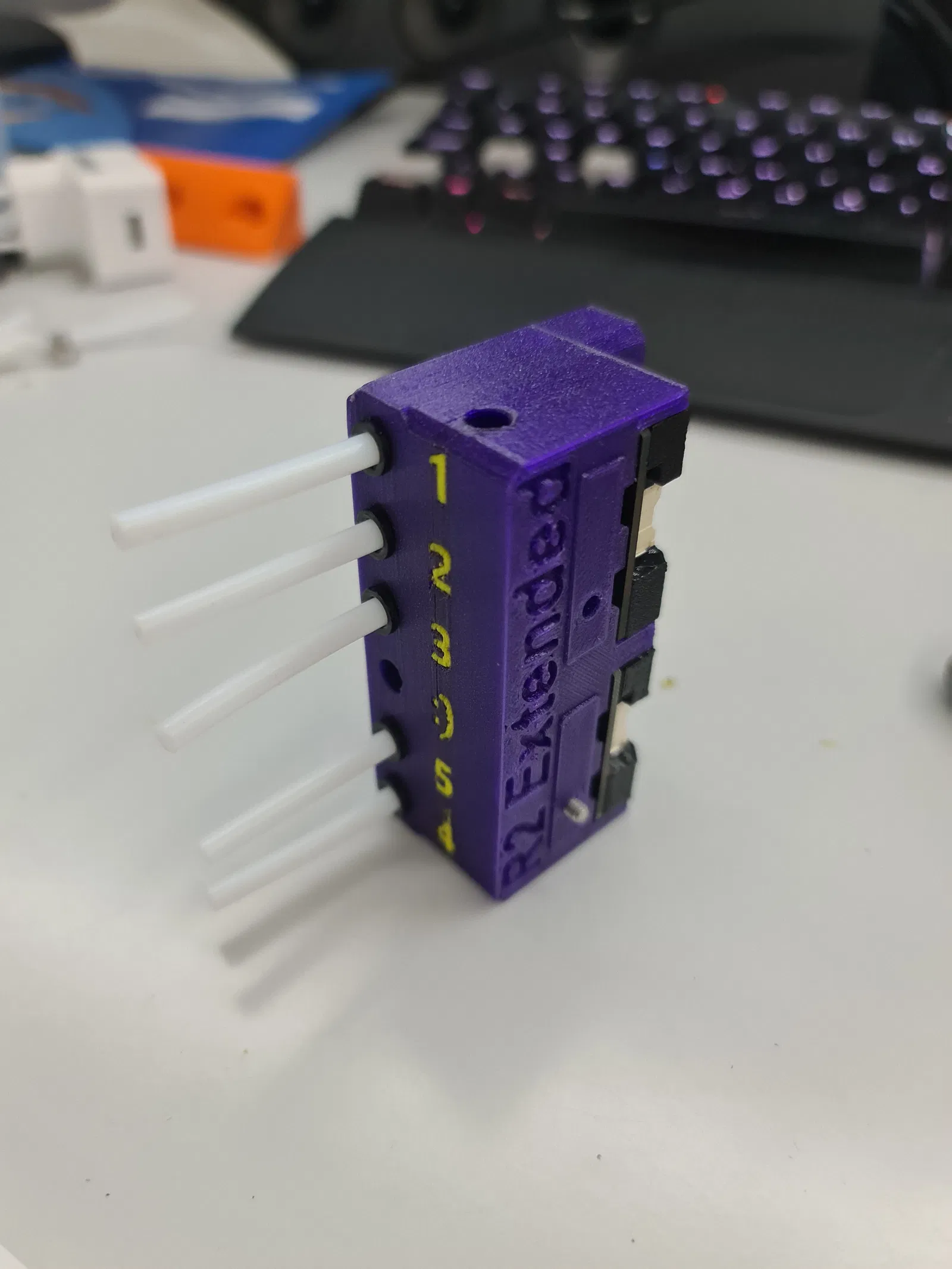

Tui muốn gom hết mấy cái Cảm biến Filament (Filament Sensor) về một bên cho gọn. Nên tui chế ra cái bộ phận này để kết hợp 2 cái cảm biến lại, rồi đánh số thứ tự bằng Prusa Slicer.

Anh em có thể sẽ cần thay mấy cái ống PTFE của 3 cái đầu đùn bên phải dài hơn đó nha. Mấy cái dây của cảm biến Filament bên phải (4, 5 và :) cũng cần nối dài ra luôn.

Cái Filament này nhạy cảm với dung sai lắm á. Anh em in càng mịn càng tốt, chỉnh máy cho chuẩn nha. Filament bị ẩm thôi cũng làm sai lệch dung sai đến mức không xài được luôn.

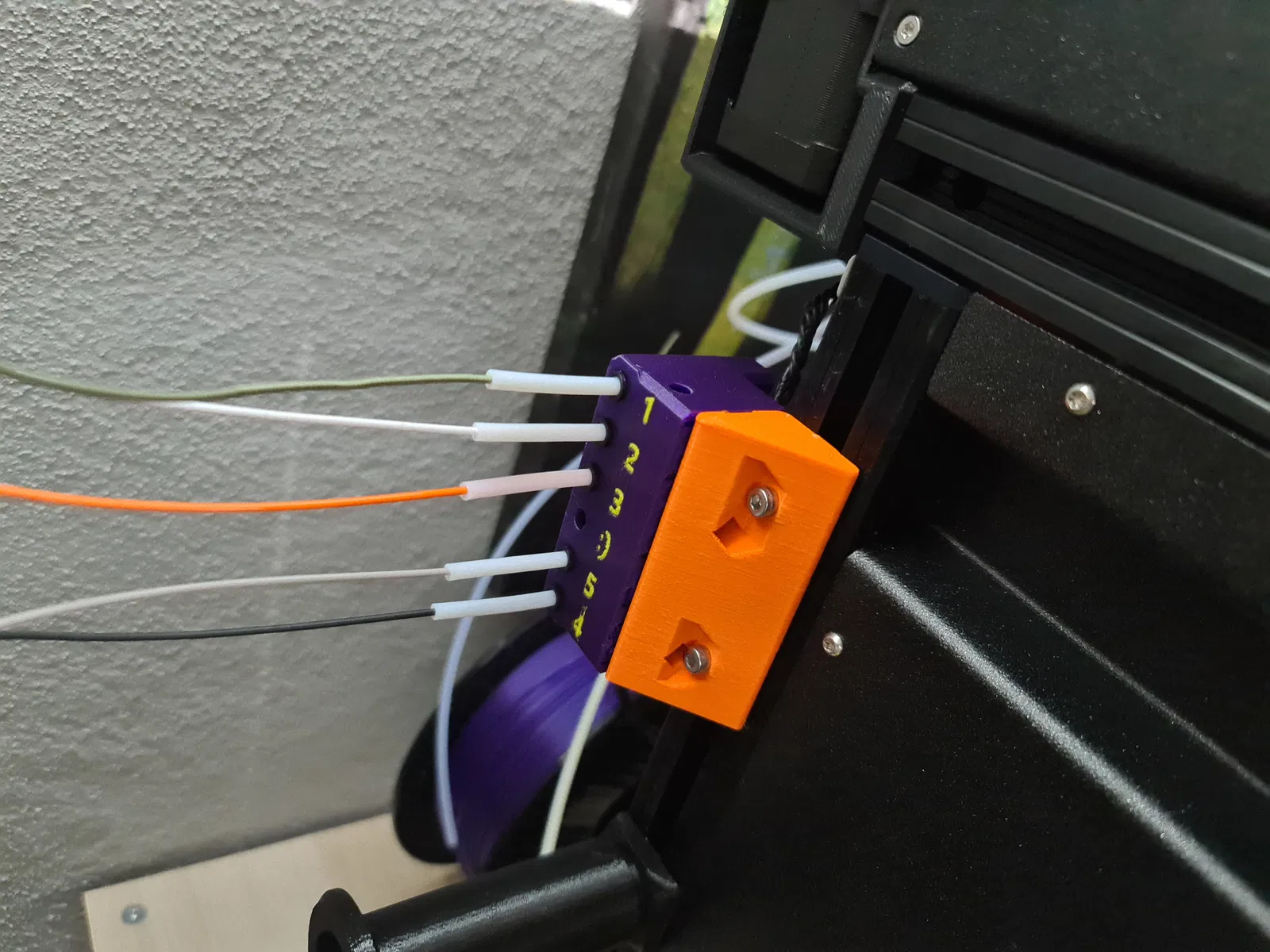

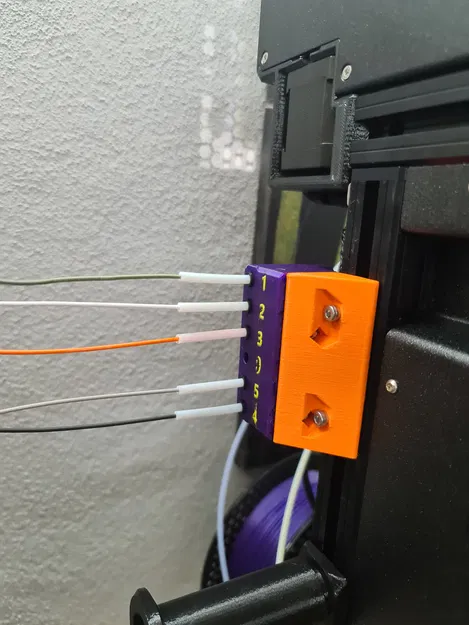

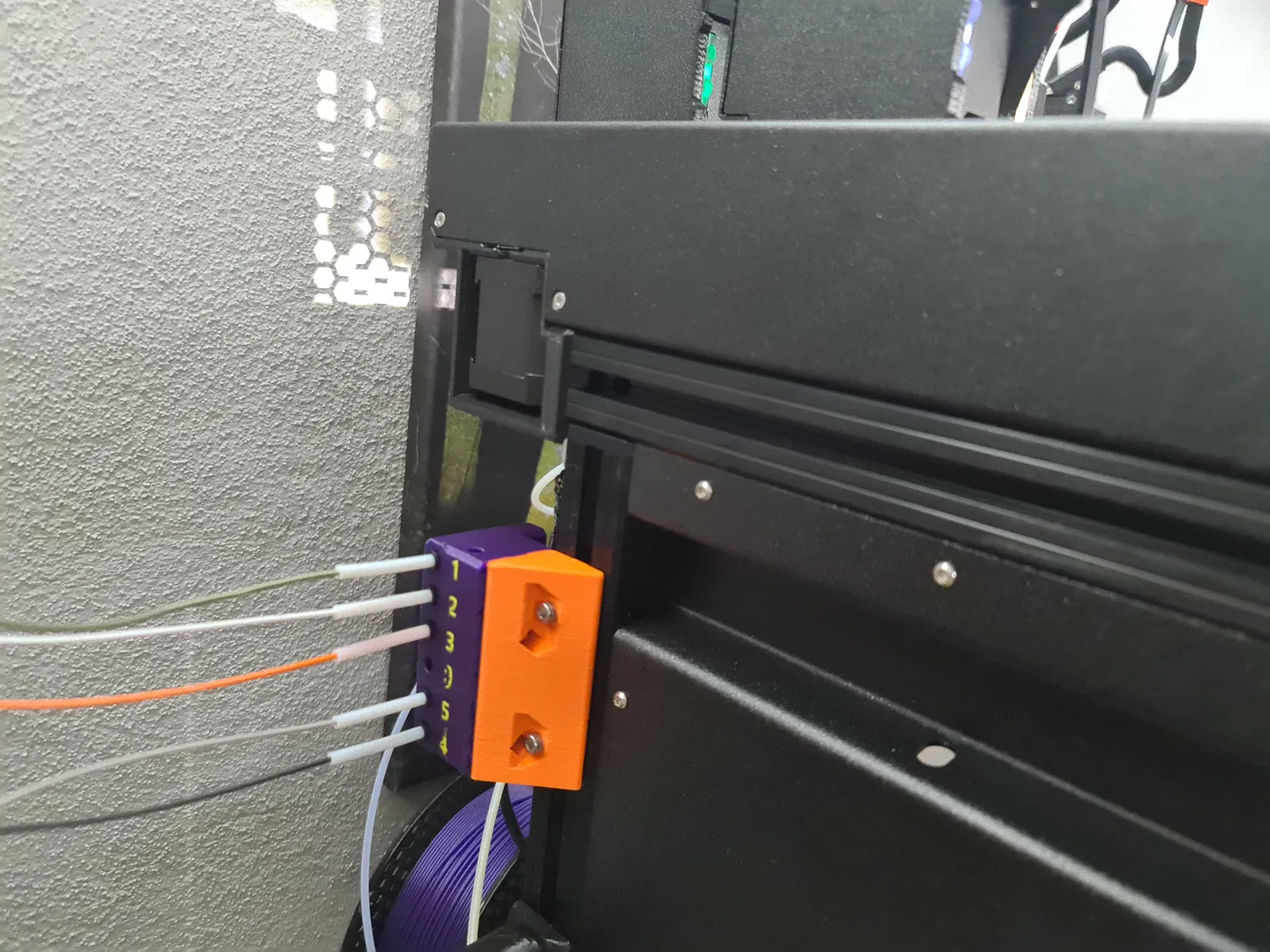

Tuỳ chỗ anh em muốn đặt Filament, có thể sẽ cần dùng cái Adapter 90° đó. Nếu cần thì chỉ cần 2 cái ốc vuông (Square nuts) thôi.

Ai định đặt Cảm biến bên trái hoặc bên phải thì phải thay ống PTFE dài nhất bằng một cái ống dài hơn. Nhớ lấy ống PTFE có đường kính ngoài 4mm và (quan trọng) đường kính trong 2.5mm nha.

Check thêm cái này nữa nè: https://www.f3d.vn/3d-model/67826-tieu-de-prusa-xl-series-khung-truoc-xl-danh-cho-gia-do-ong-cuo

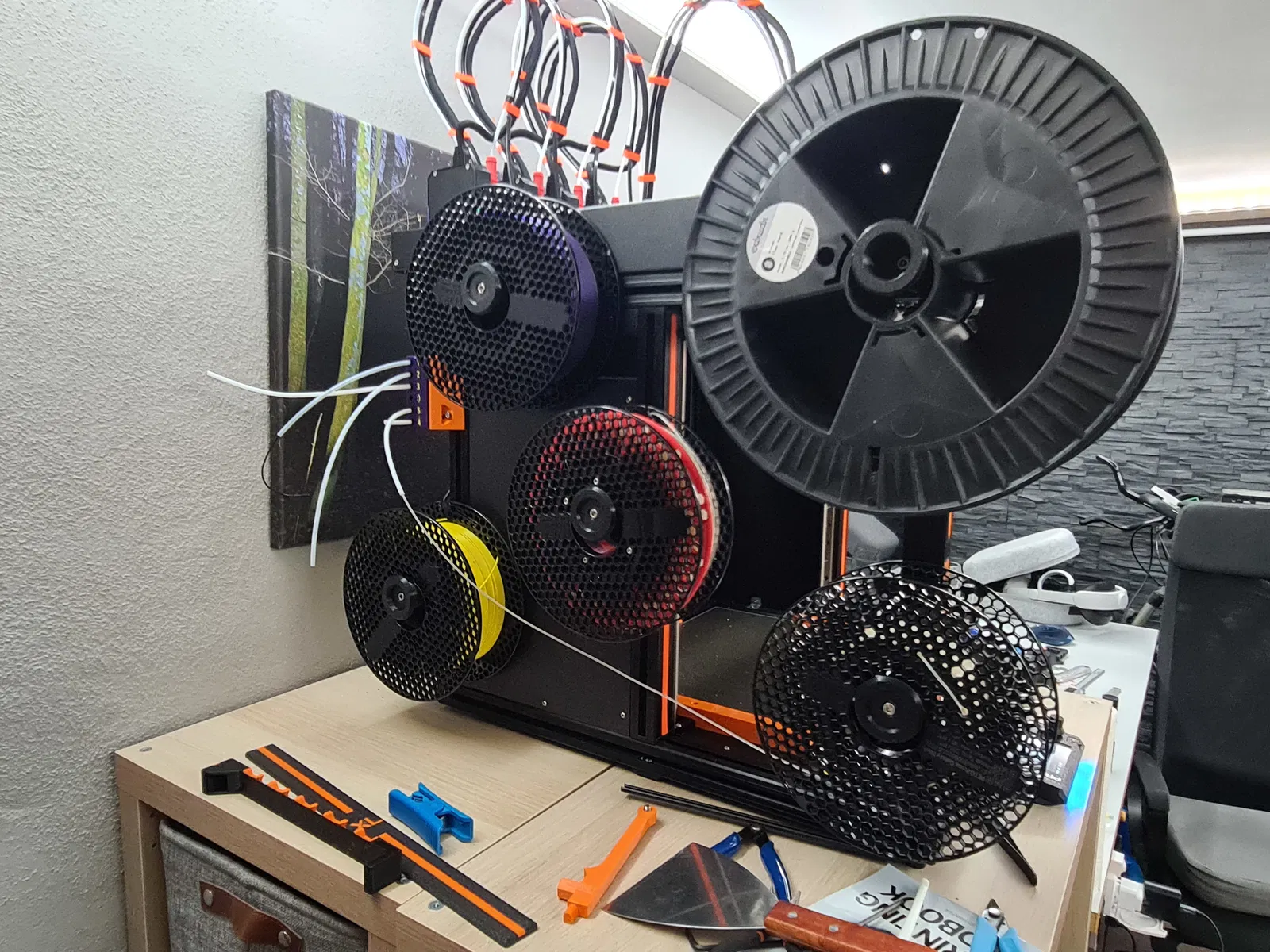

Đây là cái giá đỡ spool nè, theo thiết kế gốc của con XL đó.
