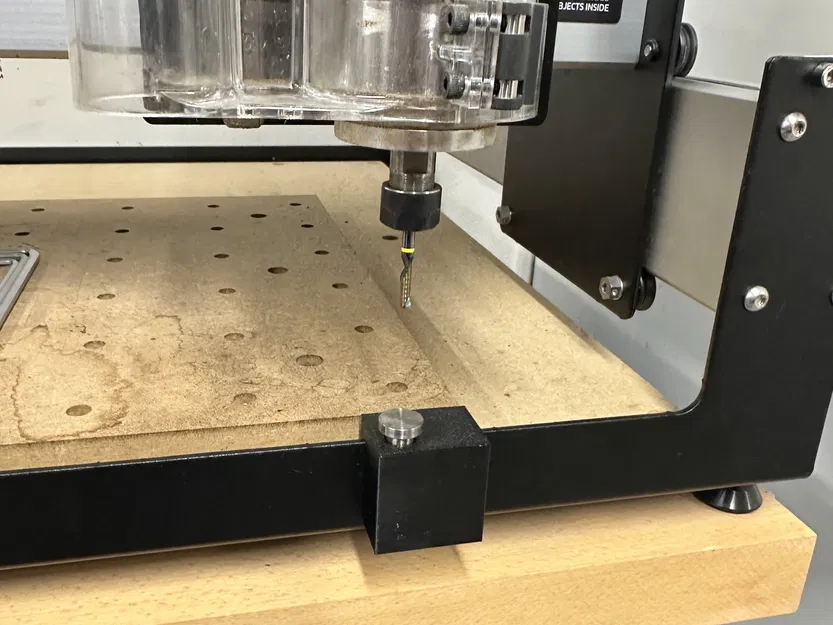

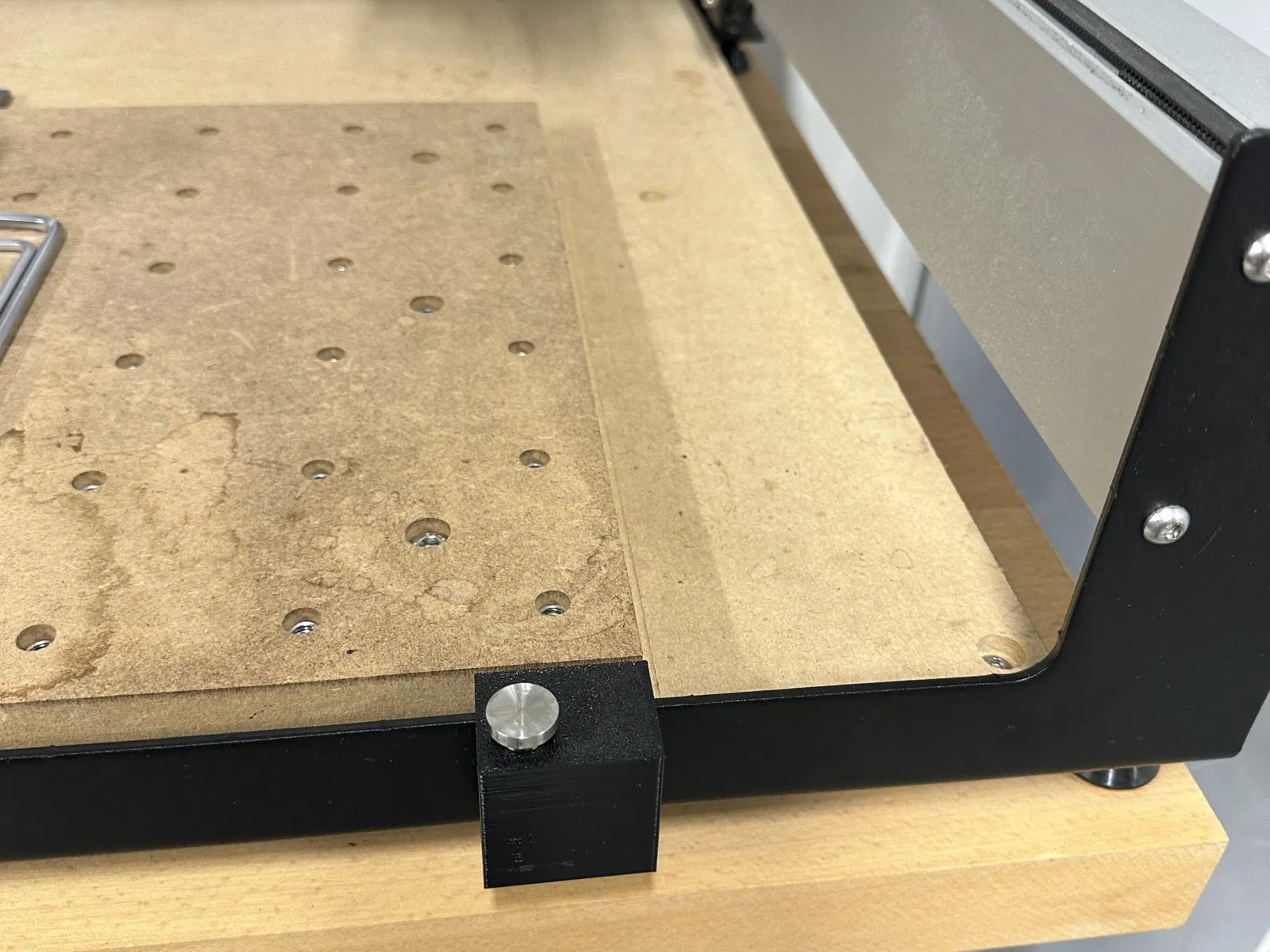

Dụng cụ đo chiều cao mũi dao cho Shapeoko

Dùng các bộ phận tiêu chuẩn sau để lắp ráp:

2x ốc lục giác M2x12mm

1x bu lông lục giác M10x80mm Thép không gỉ

1x ống đồng Đường kính trong 10mm, Đường kính ngoài 12mm, dài 20mm

1x microswitch

Cách làm:

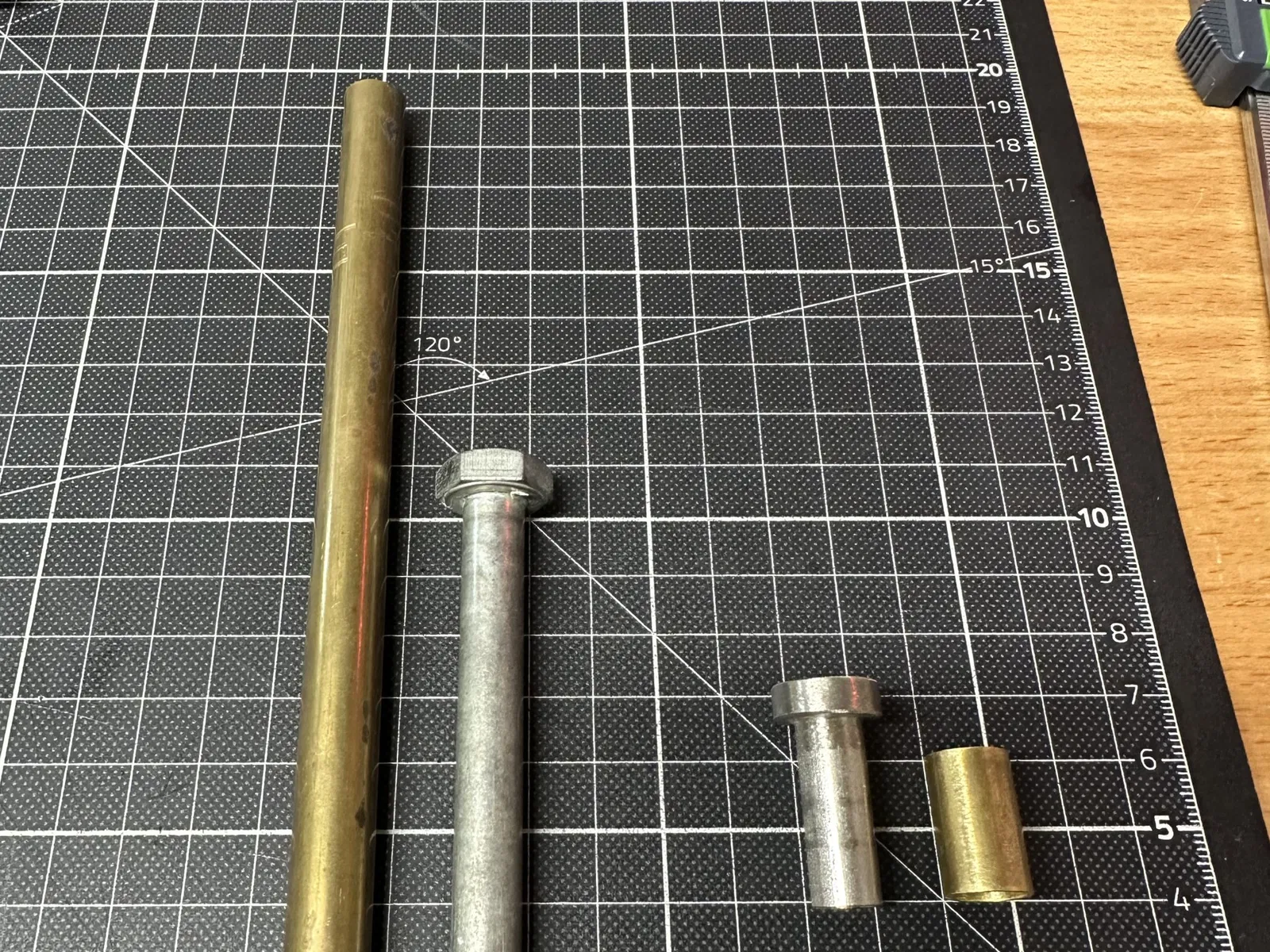

• Cắt bu lông lục giác ở vị trí 26mm dưới đầu
• Dùng máy mài và máy khoan.
• Kẹp ốc vào máy khoan và cho nó quay, dùng máy mài để tạo hình.
• Đầu ốc nên có kích thước khoảng Cao 4mm, Đường kính 16mm

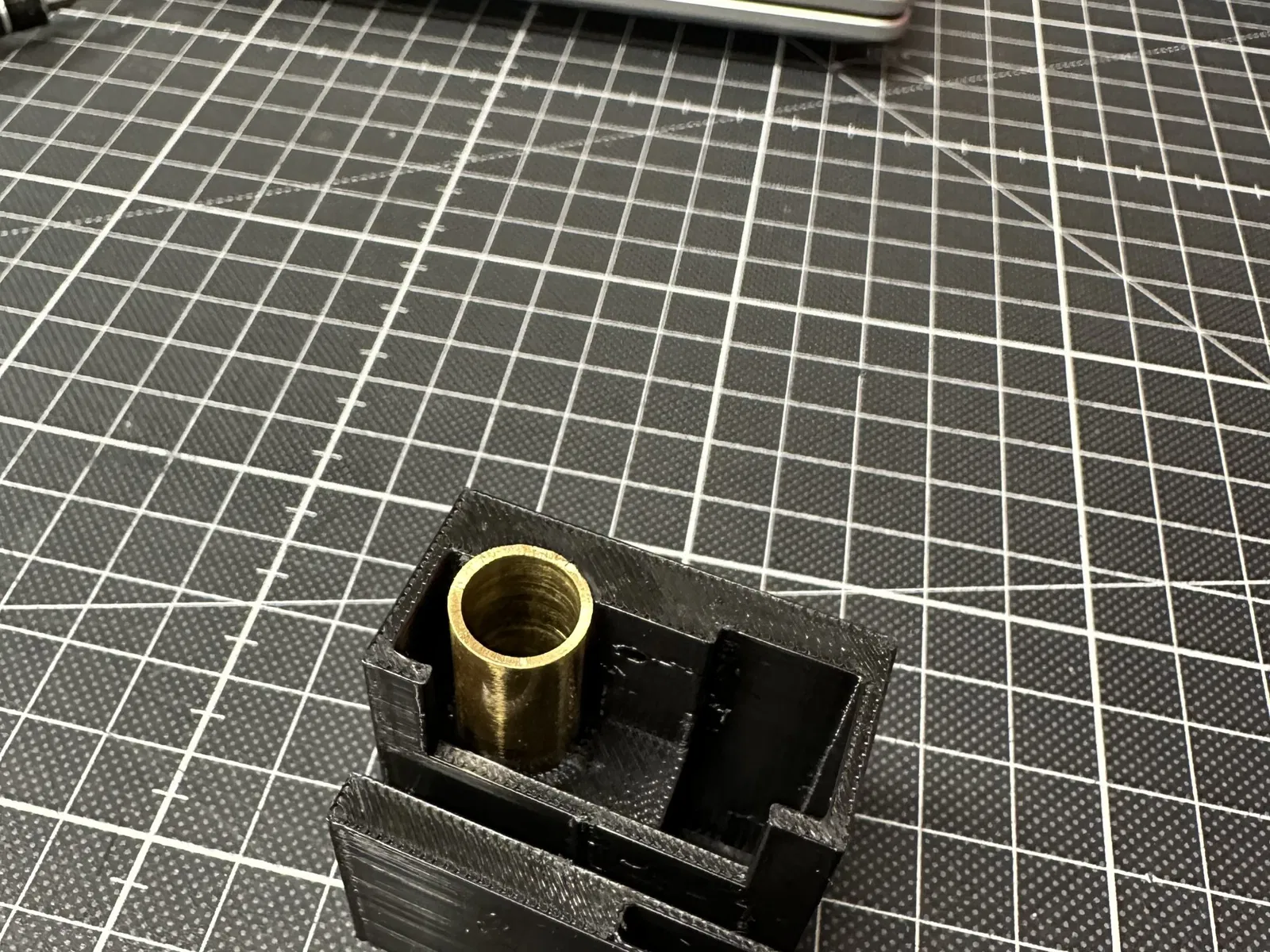

• Ép ống đồng vào bộ phận in 3D

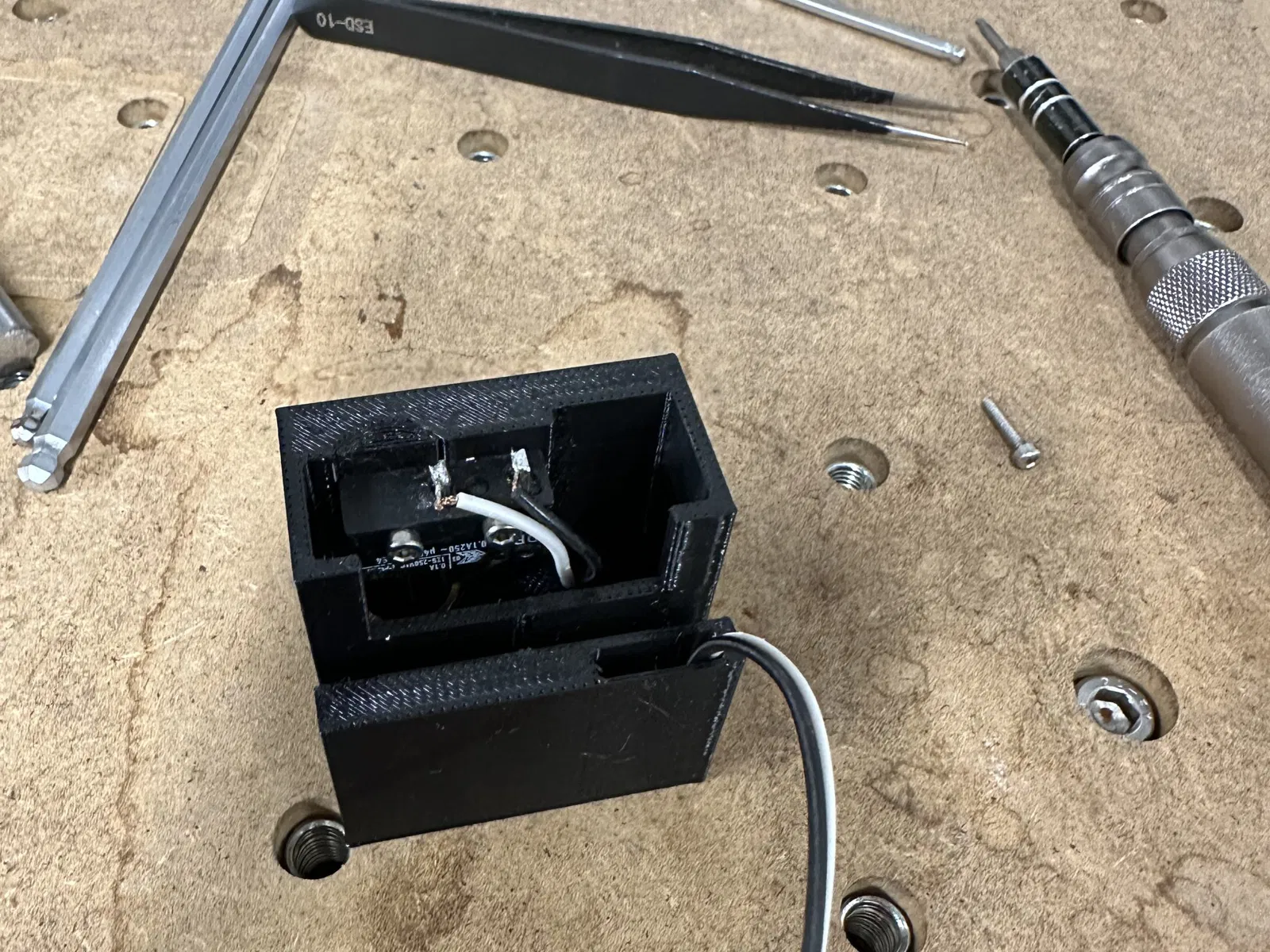

• Vặn microswitch vào bộ phận in 3D, dùng đai ốc để đóng lỗ

XONG.

Bu lông nên di chuyển lên xuống dễ dàng. Nên có dung sai 0,15mm giữa bu lông và ống đồng. Lực lò xo của microswitch đủ để nâng bu lông lên. Sau vài lần sử dụng, tôi có thể xác nhận độ chính xác là 0,02mm.
