Cây thông Noel LED RGB / Cây thông Giáng sinh LED
Tự làm cây thông Noel lung linh với LED RGB SK6812 và ESP32. Hướng dẫn chi tiết cách kết nối vòng LED, sử dụng bộ chuyển đổi mức logic 74AHCT125N và các linh kiện cần thiết để tạo ra cây thông Giáng sinh độc đáo của riêng bạn.
Mô tả

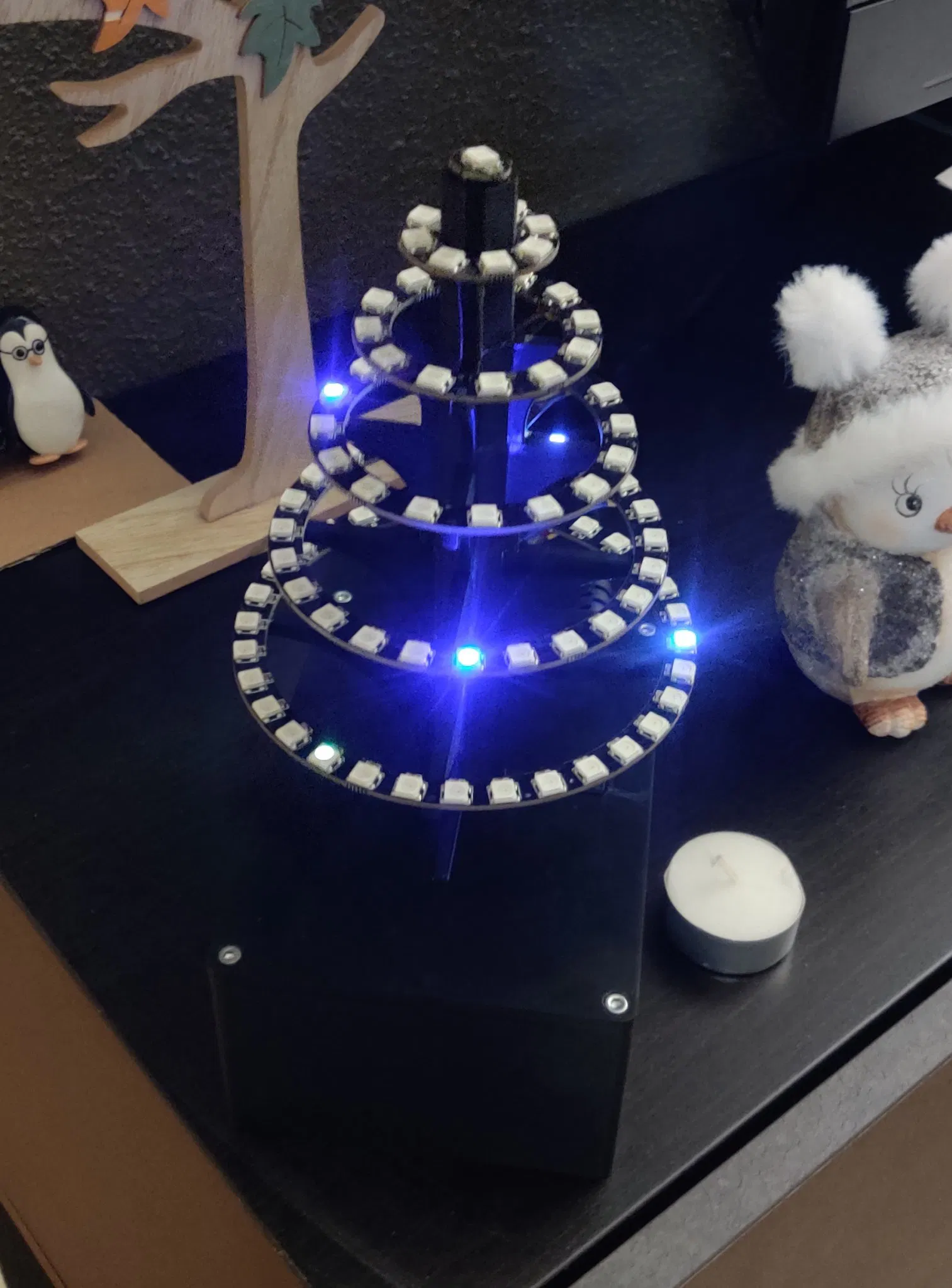

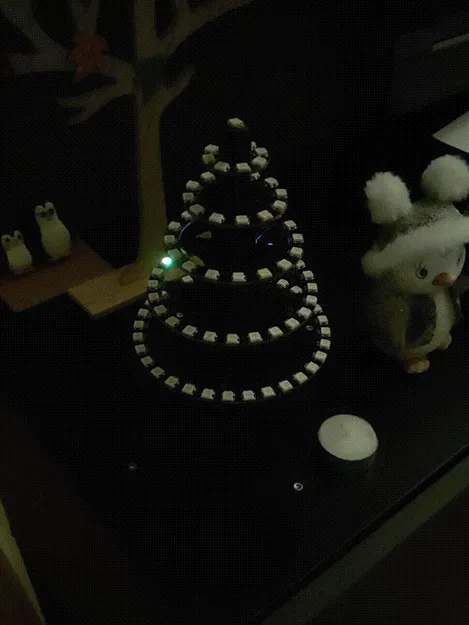

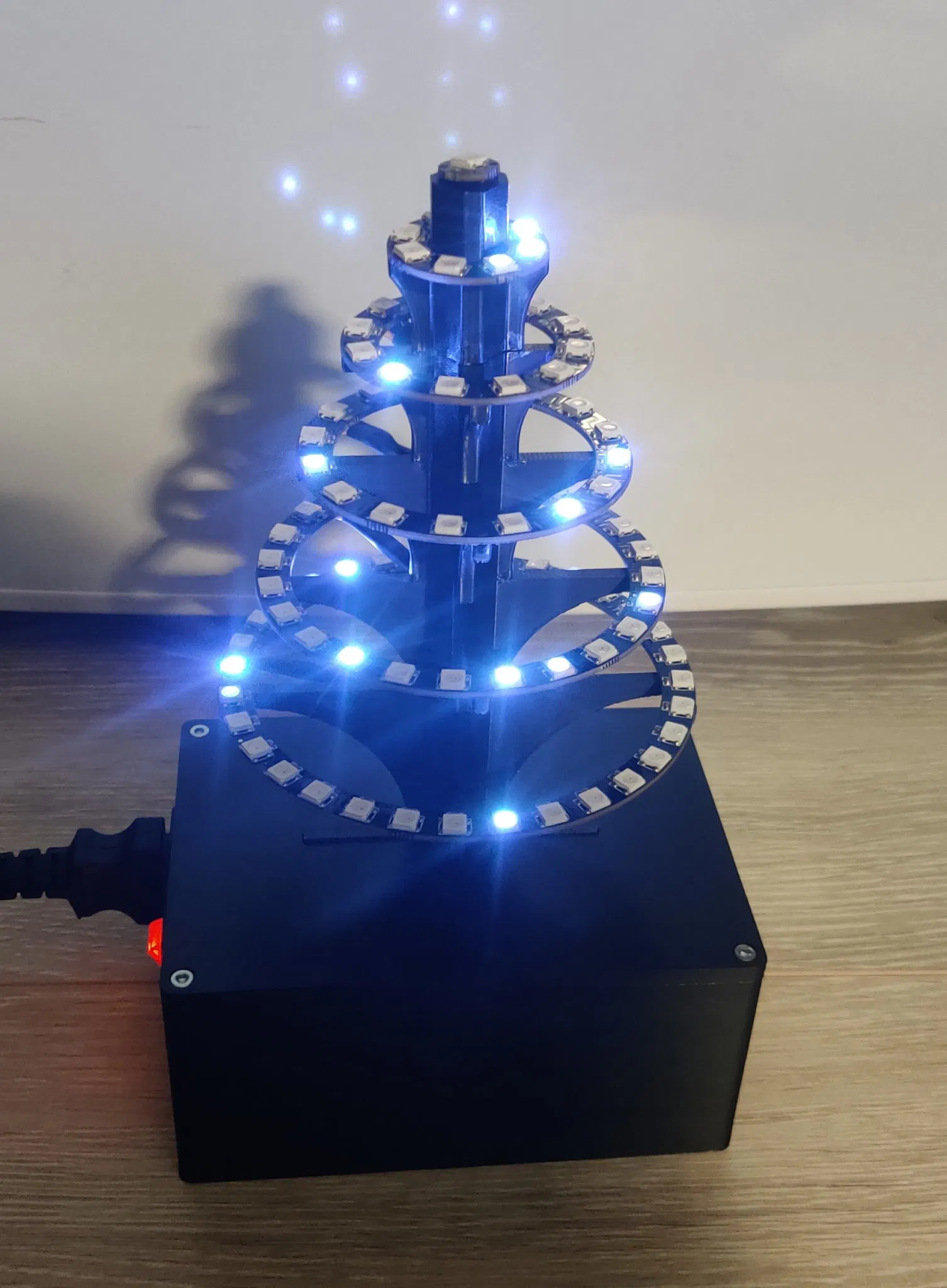

Cây thông Noel làm từ LED RGB, dựa trên chip SK6812.
Vòng LED
Mỗi vòng có 4 cổng kết nối: data in, data out, GND và 5V. Cổng data in của vòng dưới cùng sẽ được nối vào GPIO của ESP32 (qua bộ chuyển đổi 74AHCT125). Cổng data out sẽ nối vào cổng data in của vòng tiếp theo.
74AHCT125N
Bộ chuyển đổi này dùng để kết nối tín hiệu 3.3V từ ESP32 sang tín hiệu 5V cho các vòng LED.
Sơ đồ
Xem tại https://wled.discourse.group/t/esp32-sn74ahct125n-wiring-max-length-data-cable-to-sk6812/2294 nhưng tôi đã dùng thêm điện trở 470 ohm như chỉ dẫn ở đây.
Các bộ phận cơ khí
- Ốc M3x12
- Đầu ren M3
Các bộ phận điện tử
- Vòng LED RGB Digital SK6812 5050 - 93 LEDs - Màu đen
- Wemos C3 Mini - ESP32-C3 - v1.0.0 (đã ngừng sản xuất, dùng bản v2.1.0)
- Bộ chuyển đổi mức logic SN74AHCT125N 4 kênh - 3.3V sang 5V - chân DIP 14

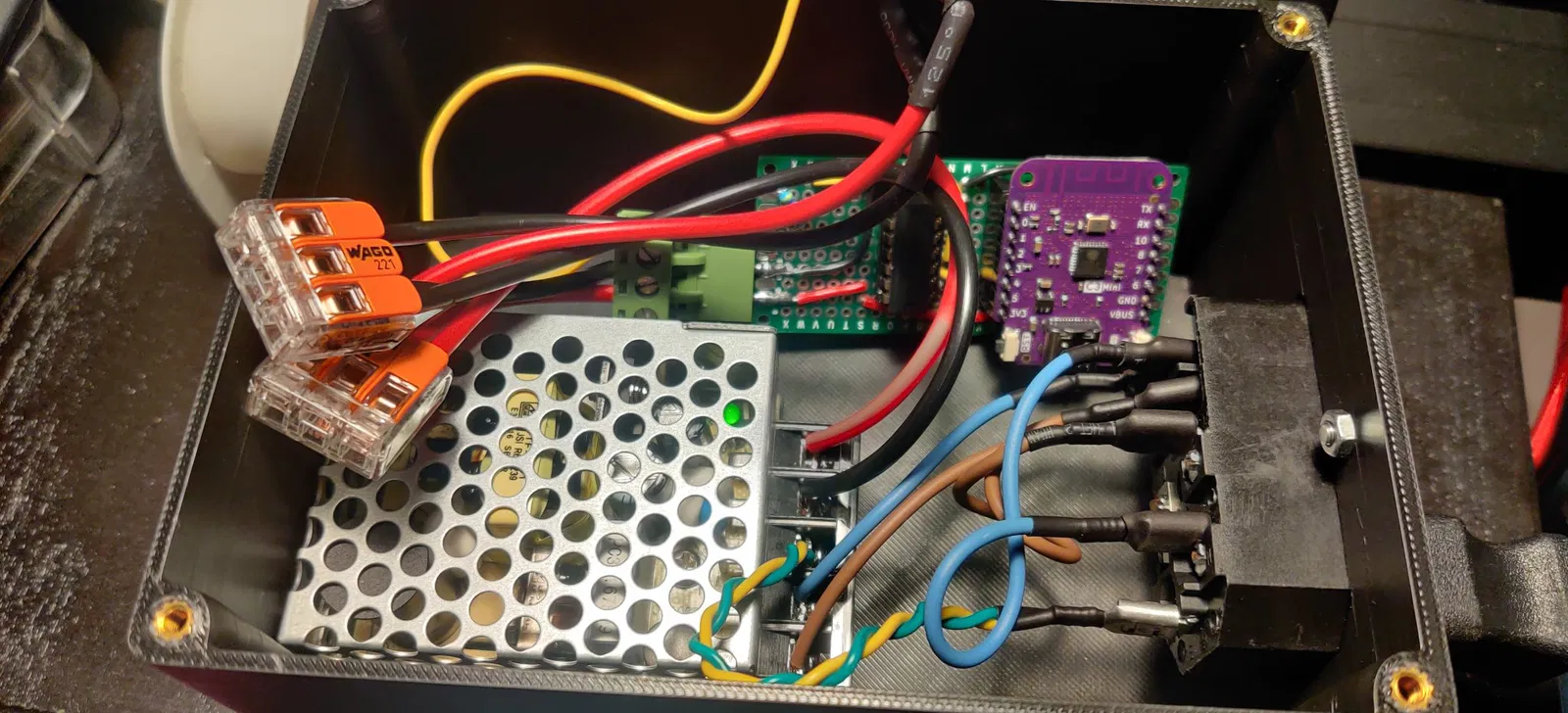

- Nguồn Mean Well - 5V 3A - Switching Power Supply - RS-15-5
- Đầu nối IEC C14 có cầu chì (giống nguồn máy tính của bạn) (không rõ mua ở đâu, trông giống cái này đây nhưng có thêm công tắc tắt/mở)
