Bộ Căng Dây Đai Cho Nhôm Định Hình 20 x 20

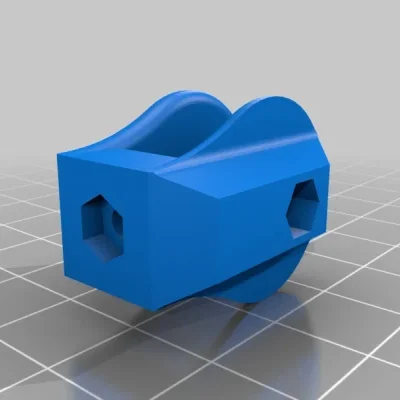

Bộ căng dây đai này được thiết kế cho thanh ray tuyến tính V-Slot 20 x 20, lấy cảm hứng từ thiết kế cho Tevo Tarantula. Nó cho phép nhiều cấu hình gắn khác nhau và trượt vào đầu thanh ray. Bao gồm hướng dẫn cài đặt in và danh sách phần cứng cần thiết.
Mô tả

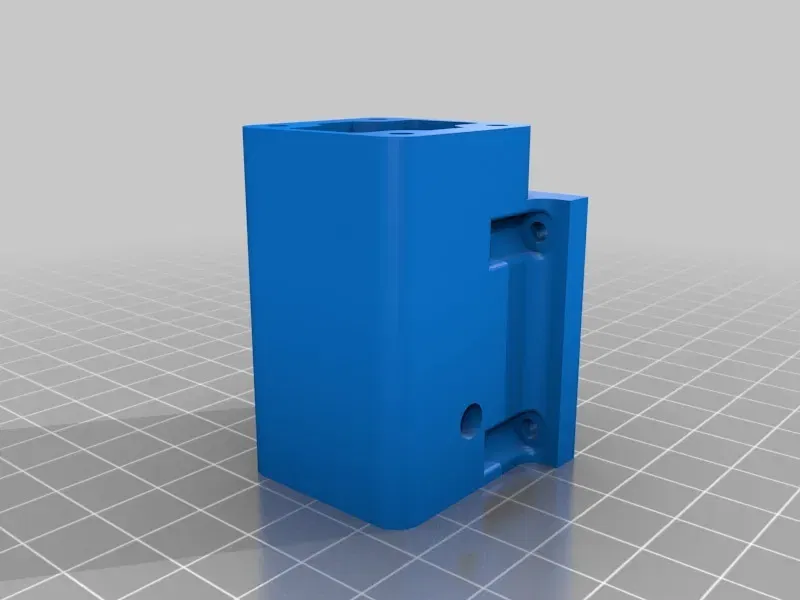

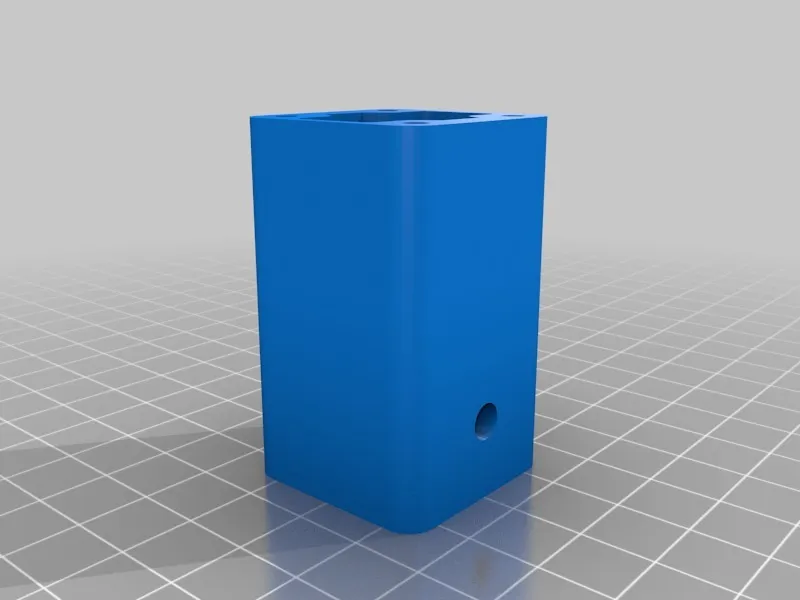

Cái bộ căng dây đai này được tạo ra để dùng với thanh ray tuyến tính V-Slot 20 x 20 (http://openbuildspartstore.com/v-slot-linear-rail/). Thiết kế được lấy cảm hứng từ bộ căng dây đai pulley cho Tevo Tarantula của Banholm (http://www.thingiverse.com/thing:1704100), đăng ngày 4 tháng 8 năm 2016
Hiện tại thiết kế có sử dụng 3 con vít đầu thấp, có thể hơi thừa nếu bạn dùng cả ba. Tôi muốn cung cấp sự linh hoạt trong thiết kế để cho phép nhiều cấu hình gắn khác nhau, tuy nhiên việc sử dụng lỗ ren ở giữa thanh ray là đủ.

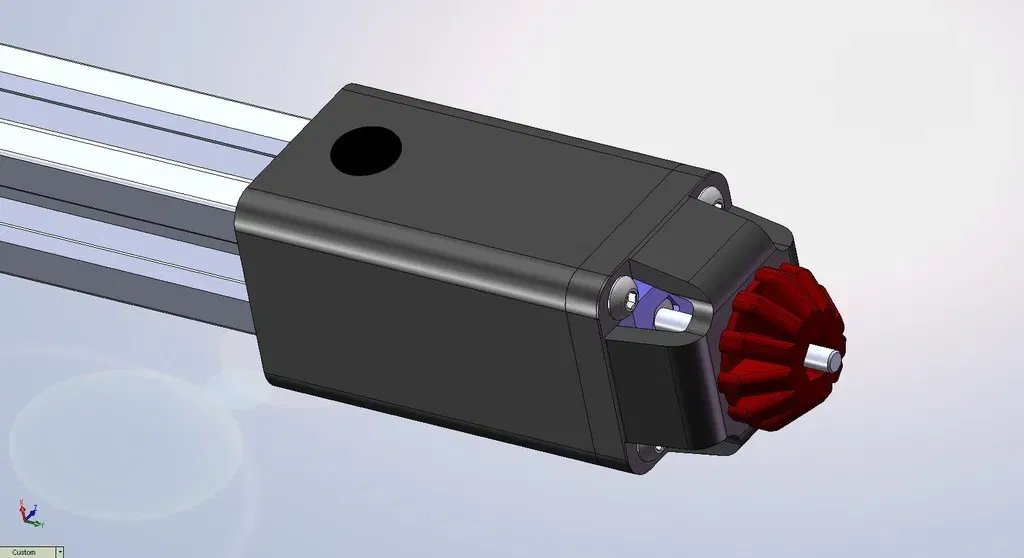

Ngoài ra, bộ căng dây đai được thiết kế để trượt vào đầu thanh ray tuyến tính V-Slot 20 x 20 với độ sâu 20mm.
Cài đặt in
Máy in:
AFINIBOT CREALITY PRO
Rafts:
Có
Supports:
Có
Độ phân giải:
.01
Infill:
80%
Sau khi in
Phần cứng
4 vít đầu tròn 3mm x 12mm 1 vít đầu tròn 3mm x 16mm 1 vít đầu tròn 3mm x 30mm 7 đai ốc lục giác 3mm 1 vòng đệm 3mm 1 vòng bi 606-2RS 3 vít đầu thấp 5mm 2 đai ốc T 5mm
