Tay quay tốc độ cho máy phay 4"

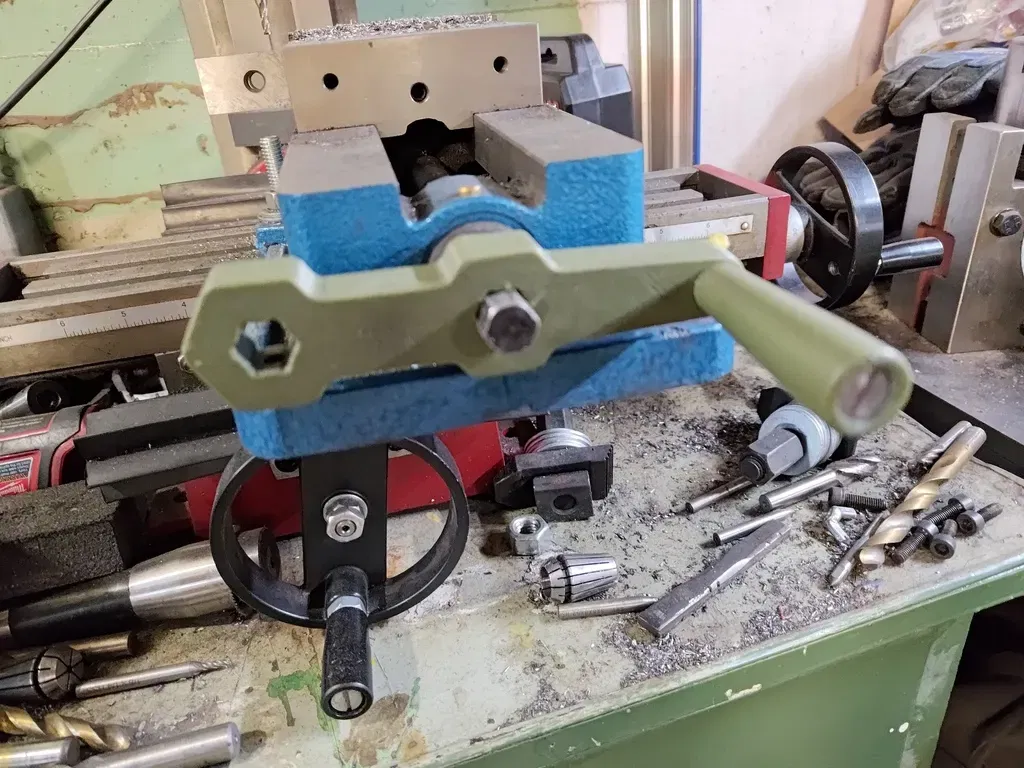

Đây là một tay quay tốc độ 2 vị trí cho máy phay 4".

Sau khi in, bạn có thể dùng taro để tạo ren cho các lỗ với vít 1/4-20".

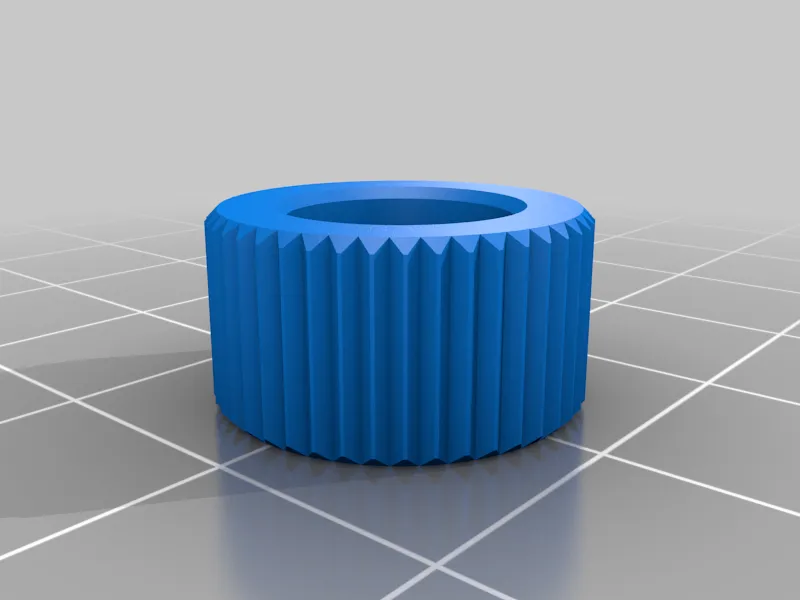

Cần một con vít đầu chìm dài 1/2" cho núm xoay. Cho keo epoxy vào trong lỗ và ấn chặt con vít vào.

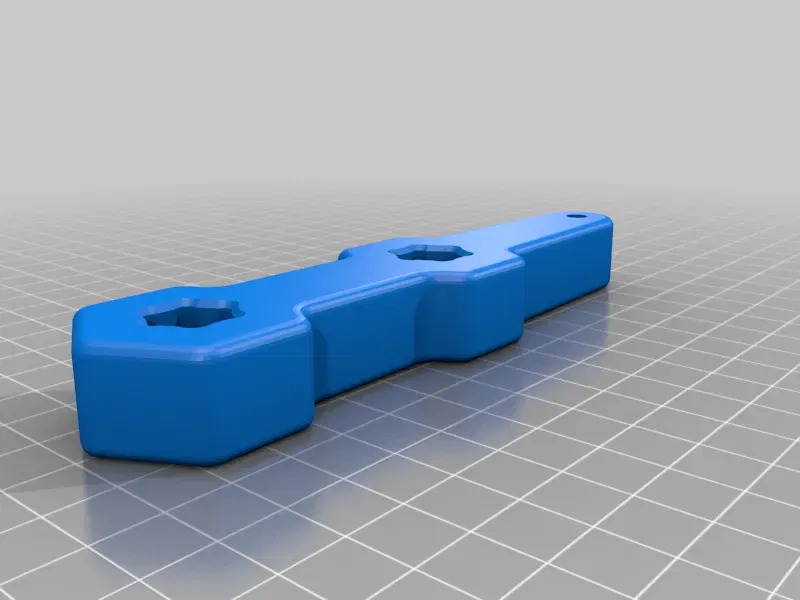

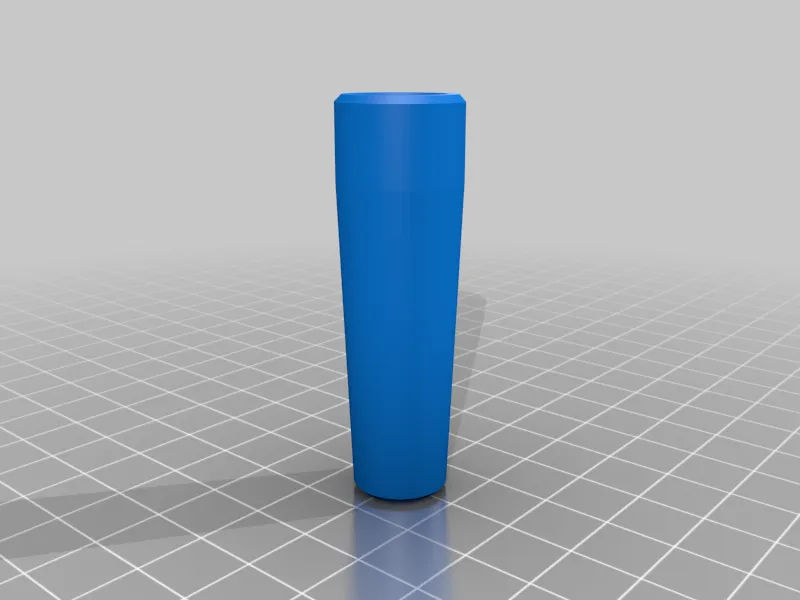

Cần một con bu lông đầu lục giác dài 3" cho tay quay. Tiện đầu bu lông cho vừa với tay quay. Sau đó, cắt một rãnh để dùng tua vít. Cho một ít keo epoxy vào trong lỗ và vặn chặt con bu lông vào. Để lỏng một chút để tay quay có thể xoay được.

File Fusion 360 đã được đính kèm.
