Bộ tách bụi lốc xoáy

Đây là một bộ tách lốc xoáy cho máy hút bụi khô ướt. Mình khuyên bạn nên in với chiều cao lớp 0.3mm và ít nhất 3 lớp vỏ. Không nên in lớp mỏng hơn. Các bức tường trên bản in này có lẽ dày hơn đáng kể so với mức cần thiết, nhưng thành phẩm khá chắc chắn. Mình đã dùng hơn 1.5kg sợi nhựa và khoảng 24 giờ để in trên máy Lulzbot của mình.

Sau khi in

Mình đã dán các bộ phận lại với nhau bằng keo ống ABS màu đen. Cùng loại keo dùng cho ống thoát nước. Keo của mình đã cũ và rất đặc, không dùng được, nhưng mình đã pha thêm một ít acetone vào và khuấy đều cho đến khi keo ABS dùng được trở lại. Mình đã bôi keo khá nhiều và sau đó lau sạch phần keo thừa.

Mình đã phải chà nhám khá nhiều ở cạnh dưới của nửa trên để các bộ phận khớp với nhau. Nếu làm lại, mình có lẽ sẽ để lại một khoảng hở giữa các bộ phận.

Bước hoàn thiện cuối cùng mình làm là chà nhám bên ngoài bằng giấy nhám hạt 100, làm mịn một vài lớp, sau đó xịt toàn bộ bằng sơn Plasti Dip, một loại sơn phủ cao su khá dày. Bước này vừa để làm đẹp vừa để bịt kín bất kỳ khe hở nhỏ nào có thể có giữa các lớp. Mình không thực sự nghĩ bước này cần thiết, xét đến độ dày của các bức tường.

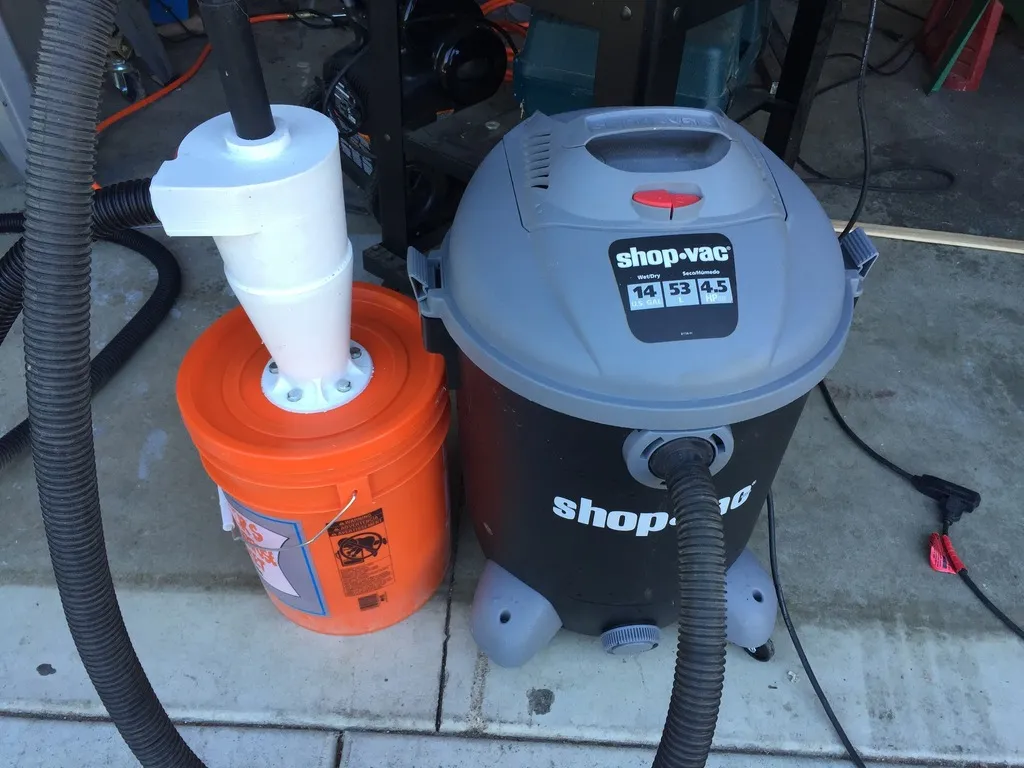

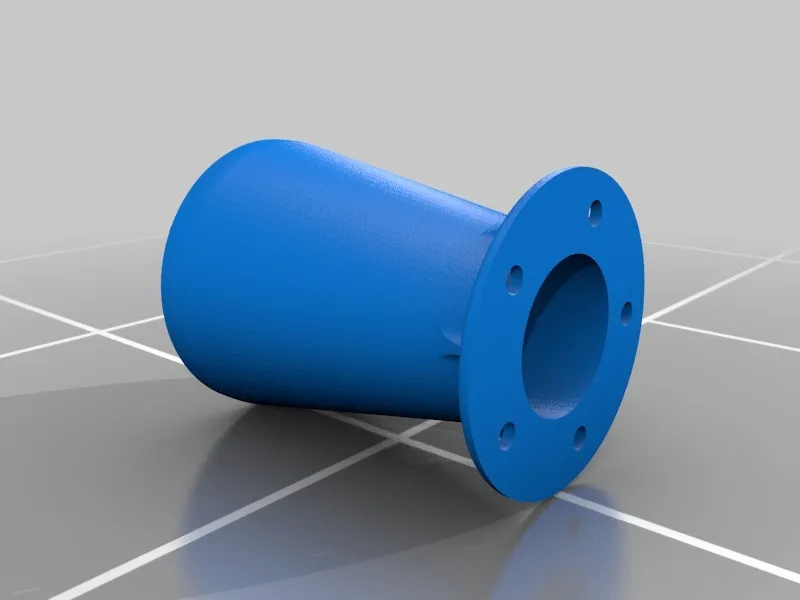

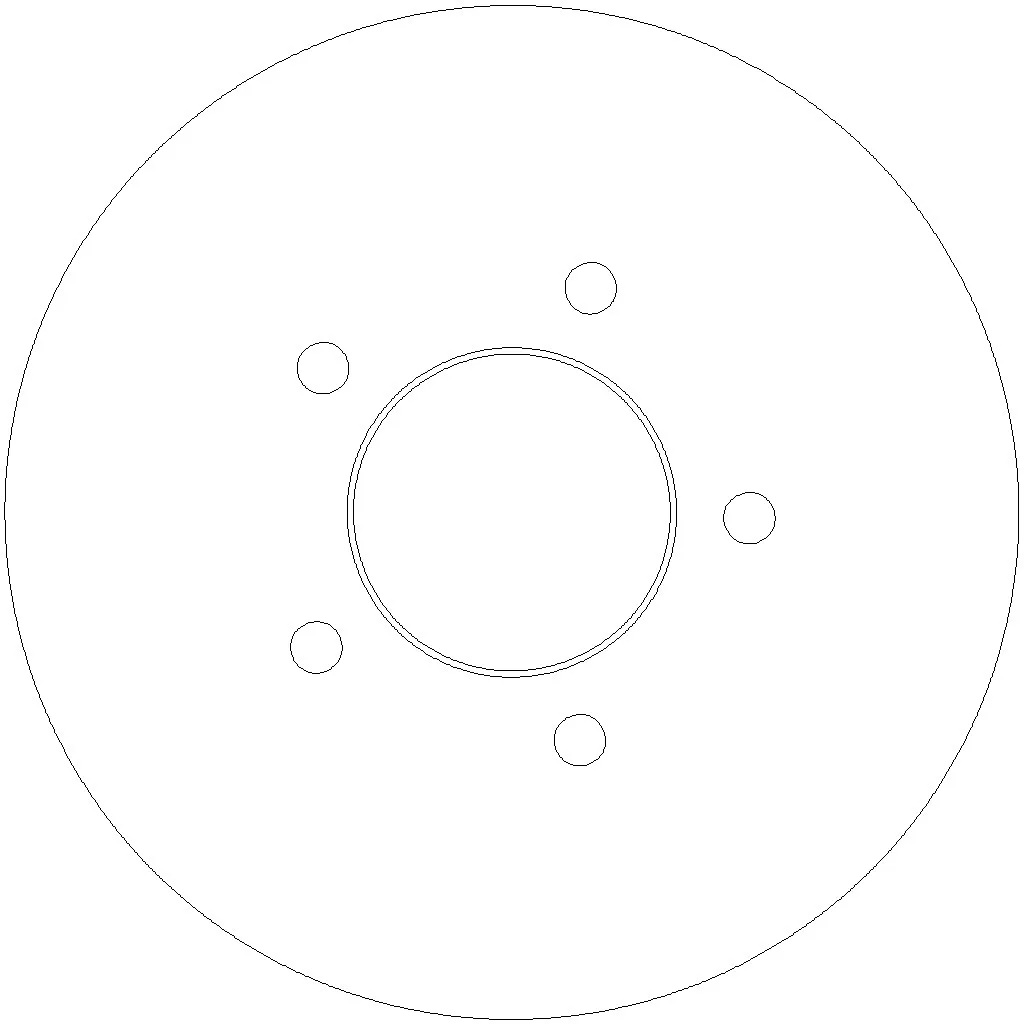

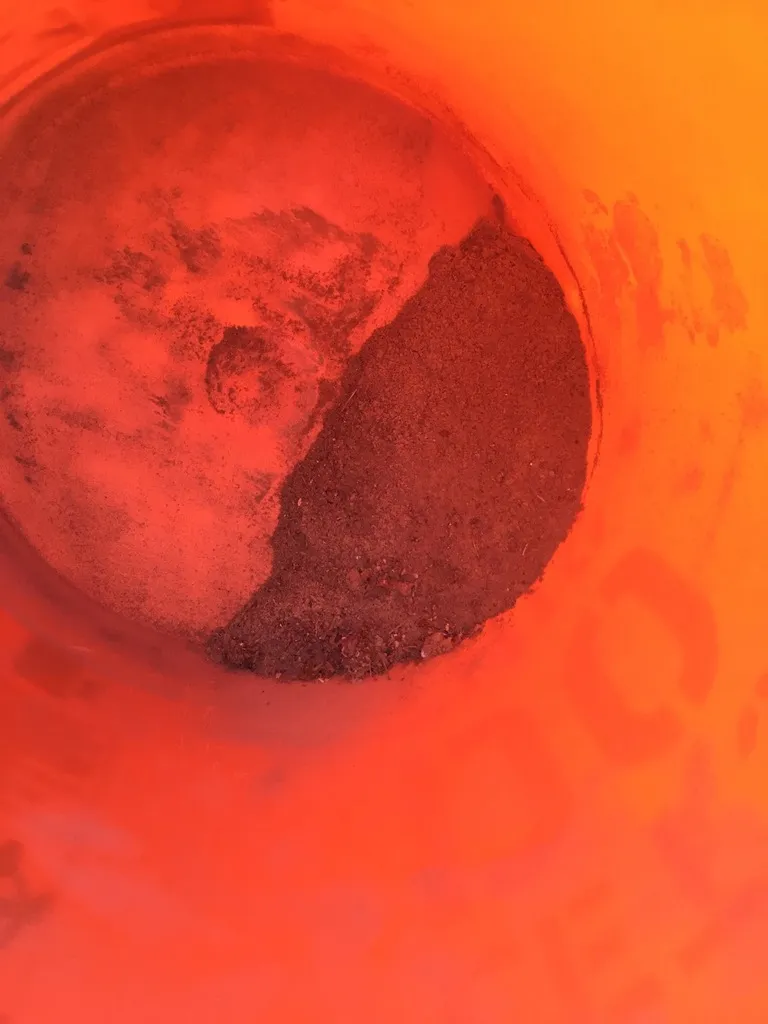

Phần đế cần bu lông và vòng đệm 3/8 inch. Mình đã gắn nó vào xô nhựa 5 gallon tiêu chuẩn bằng một miếng ván MDF 1/4 inch làm lớp lót.

Cách mình thiết kế

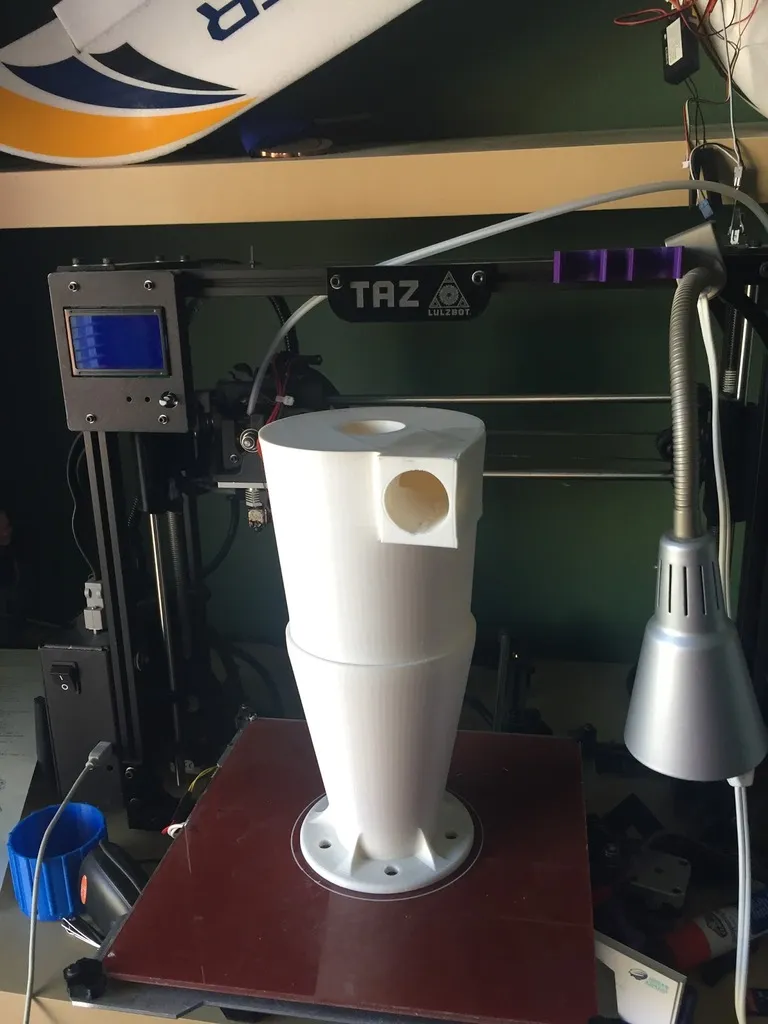

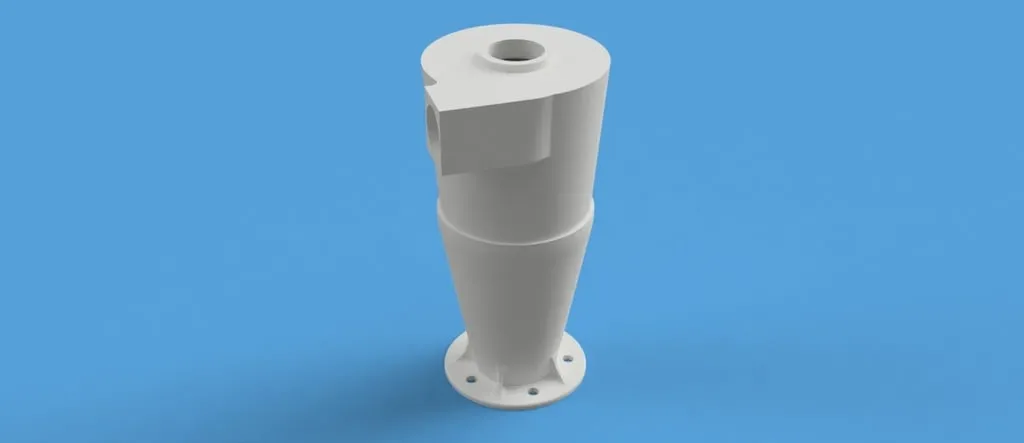

Thiết kế bằng Fusion360. Sản phẩm này được thiết kế và in trên máy in Lulzbot Taz 5 và có thể không hoạt động với các máy in 3D nhỏ hơn.

Phần Fusion: http://a360.co/2mt6TKt
