Giá đỡ cảm biến hết dây tóc xoay cho giá đỡ cuộn dây tóc Creality
Remix từ Giá đỡ cảm biến hết chỉ in xoay được Tác giả mfraz74
- Lượt tải
- 25
- Lượt thích
- 5
- Lượt coi
- 512
- Bản remix
- 0
- Bình luận
- 0
File 4 260,1 KB
- Rotating_Filament_Mount_Clip_M8_1767449934.stlSTL · 42,7 KB
- Rotating_Filament_Mount_Sensor_M8_1767449935.stlSTL · 79,5 KB
- Rotating_Filament_Mount_Clip_M4_1767449936.stlSTL · 80,6 KB
- Rotating_Filament_Mount_Sensor_M4_1767449937.stlSTL · 57,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #67428
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Mình đã chỉnh sửa lại cái bracket cảm biến dây tóc cũ để nó gài vô cái Giá đỡ cuộn dây tóc xoay của Creality.
In bằng PLA đen, độ cao lớp 0.2mm. Cần có support xung quanh phần vành của ổ bi.
Bạn sẽ cần:
- 1 x Ốc chìm M8x25mm - Mình xài loại DIN7991 / ISO 10642
- 1 x Đai ốc Nylock M8 DIN 985 / ISO 10511
- 1 x Vòng đệm M8
- 1 x Ổ bi 608ZZ
Hướng dẫn lắp ráp:

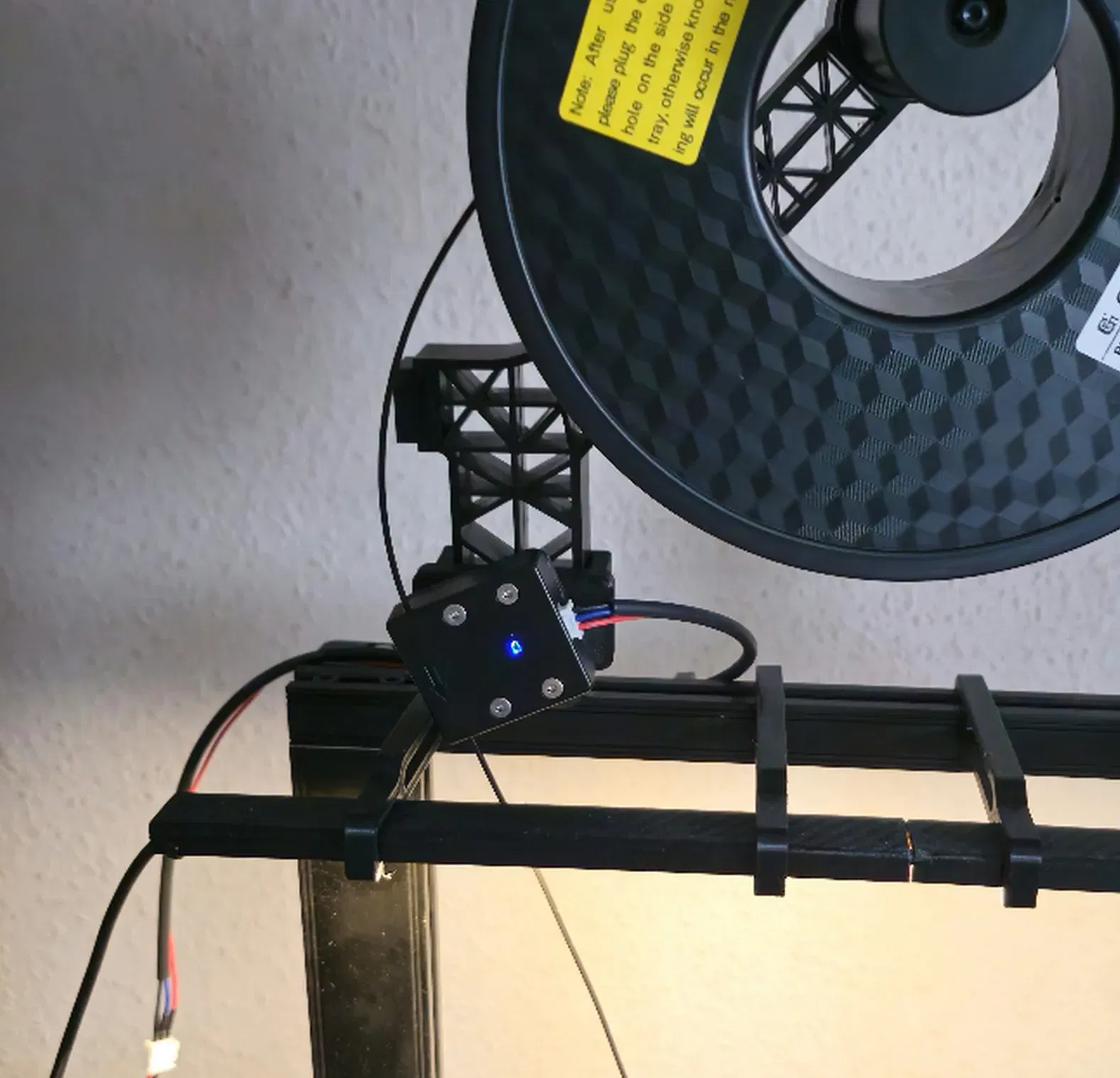

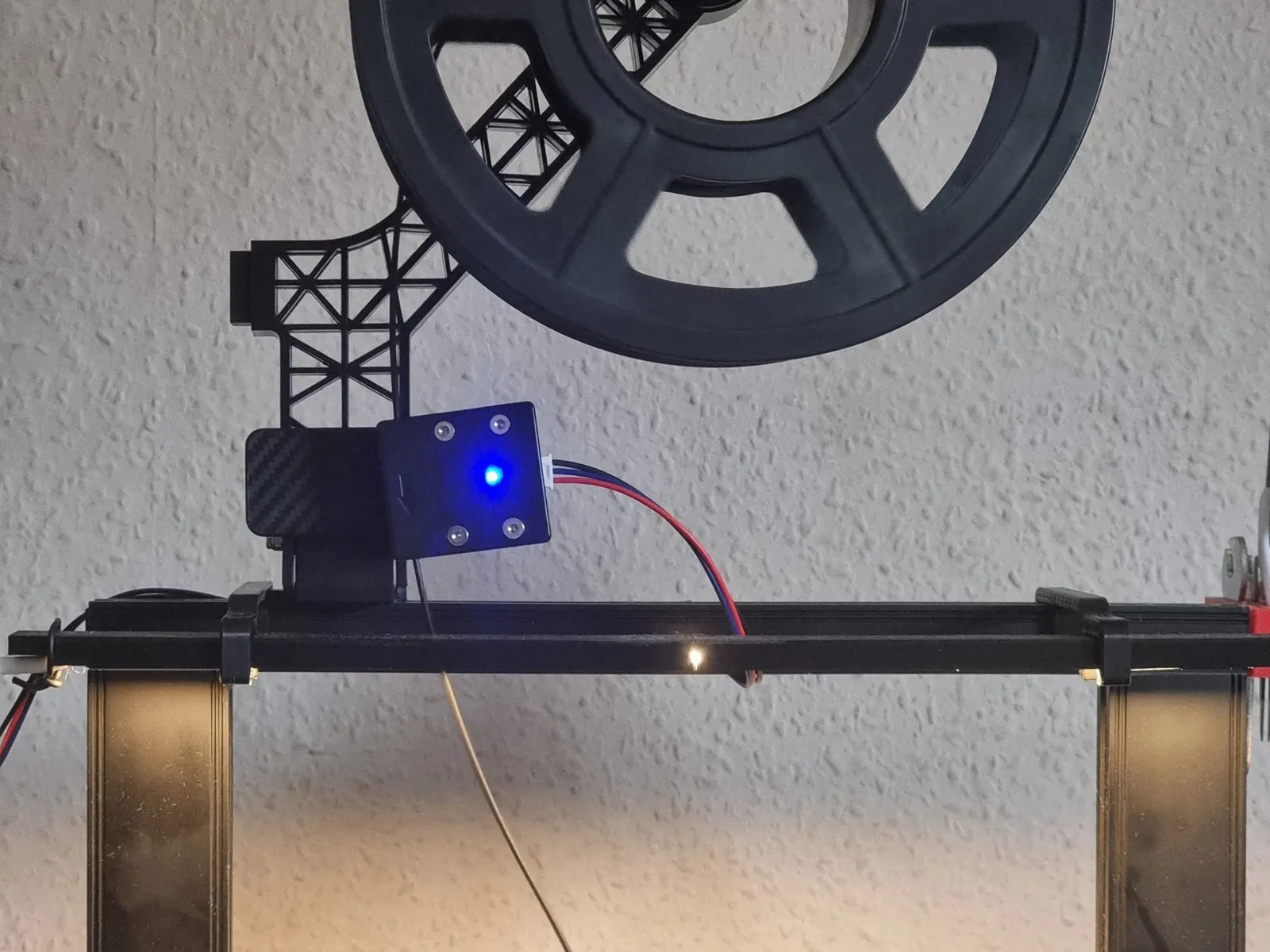

- Xoay cái giá đỡ sao cho nó giống với hình chụp nha.
- Lắp ổ bi vô cái chỗ đựng nè.
- Gắn cái mount cảm biến vô cái chỗ đựng bằng ốc, đai ốc và vòng đệm (đặt vòng đệm dưới đai ốc).
- Vặn cảm biến báo hết dây tóc vô cái mount bằng mấy con ốc đi kèm cảm biến. Có thể bạn cần xài taro M3 để tạo ren lại.
- Gài cái bracket vô cái giá đỡ cuộn dây tóc.
Cập nhật 231112:
Mình có thêm phiên bản mới chỉ cần dùng ốc M4 thôi nha.
Bạn sẽ cần:
- 1 x Ổ bi 604ZZ
- 1 x Đai ốc lục giác M4
- 1 x Ốc đầu tròn chìm lục giác M4x16
- Lắp ổ bi vô cái kẹp mount dây tóc.
- Gỡ bỏ phần vật liệu thừa ở lỗ M4 trong bracket cảm biến.
- Lắp đai ốc M4 vô cái lỗ hình lục giác trong bracket cảm biến.
- Luồn ốc M4 từ phía sau kẹp giữ và xuyên qua bracket cảm biến.
- Vặn cảm biến báo hết dây tóc vô bracket cảm biến bằng mấy con ốc M3 đi kèm cảm biến.
- Gài cái bracket vô giá đỡ cuộn dây tóc.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 4
- Tổng dung lượng
- 260,1 KB
- File lớn nhất
- 80,6 KB
