Giá đỡ quạt 120mm + NodemcuV2/WemosD MINI + Quản lý dây cáp

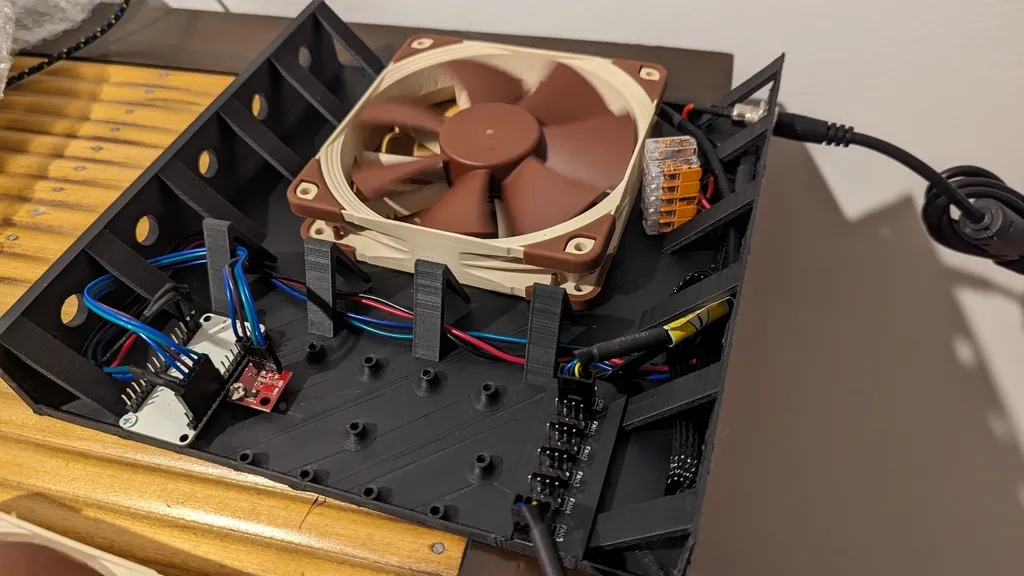

Tui đã thiết kế cái đế gắn này để gắn mấy cái vi điều khiển nodemcuv2 hoặc Wemos D1 Mini kế bên quạt 120mm bao gồm:

• Chỗ gắn/không gian cho nhiều vi điều khiển
• Đủ chỗ để quản lý dây cáp
• Lỗ để cắm ổ cắm nguồn hoặc các ổ cắm/bộ chuyển đổi khác
• Thiết kế chắc chắn
• Lớp đáy mỏng

Phụ kiện tui dùng là:

1. Vi điều khiển: NodemcuV2 hoặc WemosD1Mini
2. Cảm biến TH: HTU21D (Nguồn 3.3V)
3. Giắc cắm DC rỗng 5.5x2.1mm với đường kính ngoài 11.5mm
4. Quạt Noctua 4-pin 5V
5. Bộ chia quạt 6 cổng 4-pin
6. Dây Dupont

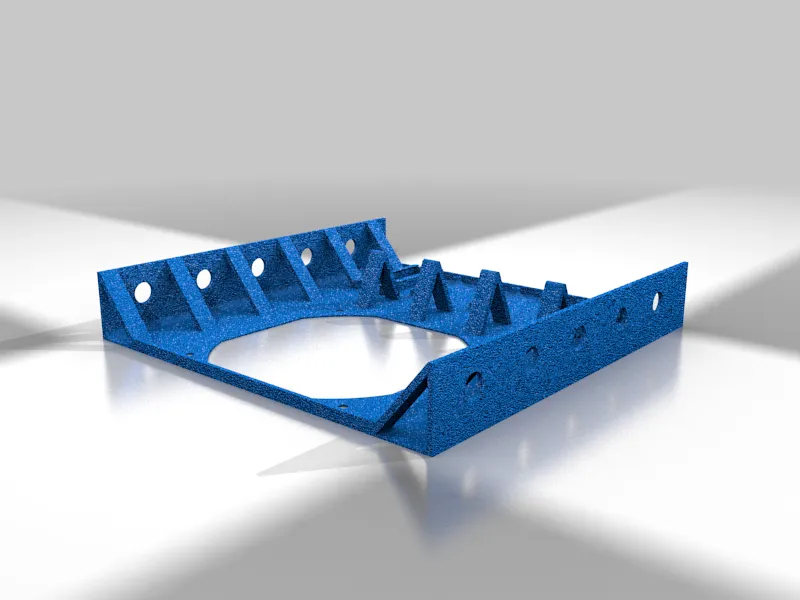

Ở đây cũng có sẵn Mô hình 3D OnShape

Cài đặt in

Hãng máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Ghi chú:

Tối đa kích thước bàn in 220x220 được sử dụng hết

Thể loại: Điện tử
