Hộp đựng MicroSD

Đây là bản thiết kế lại hoàn toàn của hộp đựng MicroSD, lấy cảm hứng từ mẫu của Kozalakis trên Thingiverse, và vay mượn một vài ý tưởng từ bản remix của Kroki.

Phiên bản này dựa trên các khe hở khá khít, nên có thể hơi khó in trên một số máy in 3D (Chi tiết bên dưới).

Sự khác biệt chính so với hai mẫu kia:

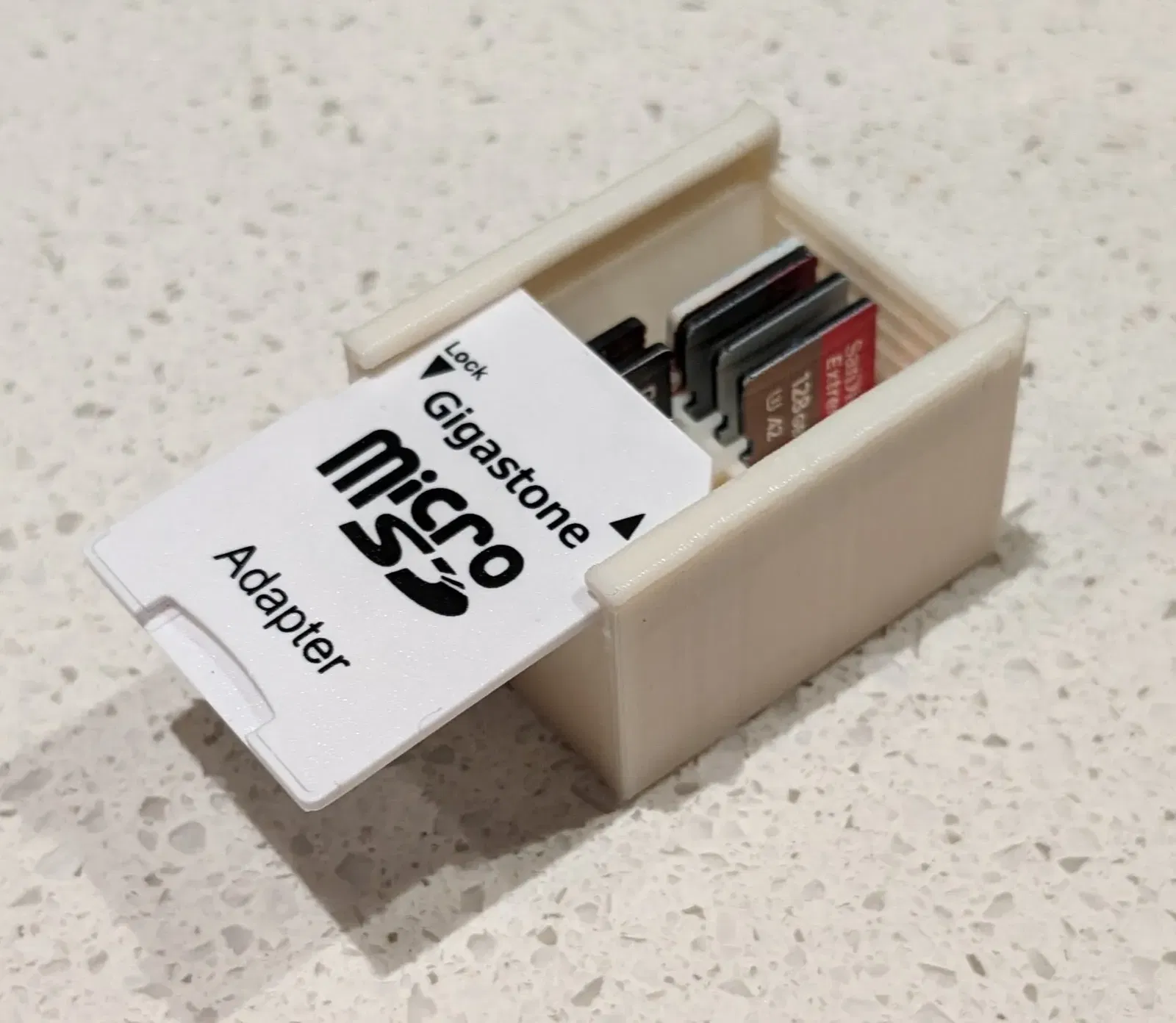

• Hộp đựng được 10 thẻ MicroSD (2 x 5)

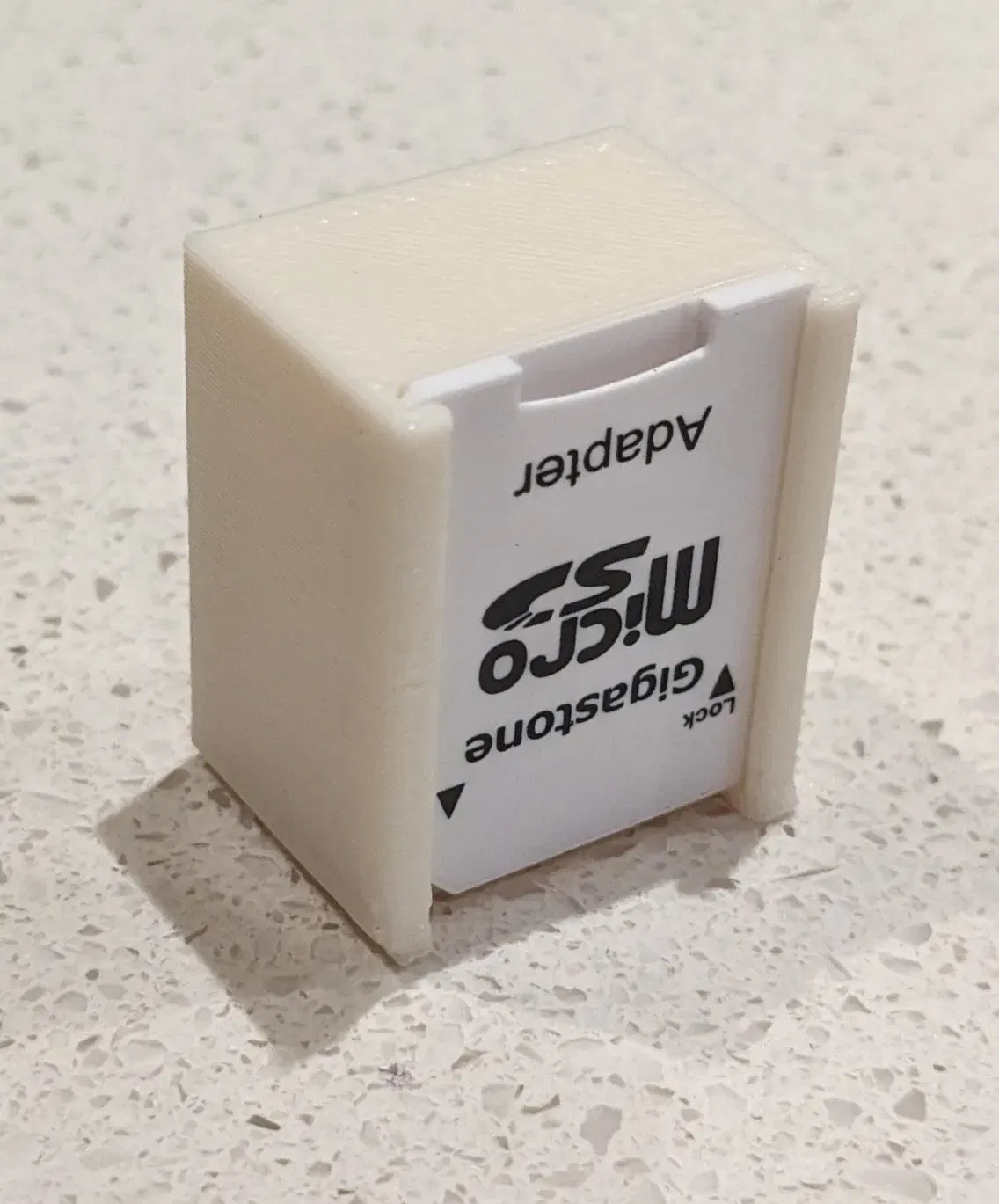

• Có các gờ định vị trong các khe cắm, vì vậy nắp bộ chuyển đổi SD chỉ nên đặt vào với mặt nhãn hướng ra ngoài và các đầu nối ở bên trong hộp.
• Bộ chuyển đổi SD nên khớp với lẫy giữ thẻ ở bên trong khe (Thiết kế ban đầu sử dụng khe ghi bảo vệ để định vị thẻ). Tùy thuộc vào vật liệu và dung sai, chỗ này có thể bị chật hoặc bị mòn sau một thời gian.
• Bộ chuyển đổi SD có thể được đẩy ra từ đầu nối (lý do chính cho bản remix của Kroki).

Mô hình được thiết kế để in với phần "đầu nối" có khía của hộp hướng xuống dưới. Bản in không cần hỗ trợ vì tất cả các phần nhô ra đều ngắn (ví dụ: bên trong các khe MicroSD) hoặc dốc dần (phần trên cùng bên trong hộp).

Tôi đã thêm một phiên bản thứ hai có thêm các thanh "ngón chân ếch" dày 0.2mm ở các góc ngoài của đế. Chúng có thể hỗ trợ độ bám bàn in và ngăn ngừa cong vênh trong quá trình in. Các thanh này dễ dàng loại bỏ hơn việc thêm brim thông thường.

Tất cả những điều này được thực hiện bằng tài khoản OnShape miễn phí và mã nguồn của mô hình ở đây.
