Lá Màn Trập Máy Ảnh Khổ Lớn Cơ Khí

Giới thiệu

Đây là mô hình hoạt động đầy đủ của một lá màn trập cho nhiếp ảnh khổ lớn. Nó hoàn toàn cơ khí và có thể phơi sáng trong khoảng 1/60 giây (và có thể nhanh hơn một chút). Nó đạt được điều này bằng cách sử dụng hai lá màn trập riêng biệt. Lá màn trập phía trước mở ra khi nhấn nút cò, lá màn trập phía sau đóng nó lại.

Thiết kế màn trập cơ bản này lấy cảm hứng rất nhiều từ mô hình tuyệt vời này và cho phép tốc độ màn trập nhanh hơn nhiều, đồng thời loại bỏ nhu cầu lập trình servo và màn trập.

Nếu bạn muốn đọc thêm về quy trình thiết kế hoặc sử dụng nó để chụp ảnh thực tế, một bài viết có thể được tìm thấy trên blog 35mmc này.

Danh sách Vật liệu và In ấn

• Khoảng 180 gram PETG đen
• 4 x ốc và bu lông M4 dài 30mm (M5 vừa rất khít, hơi bất tiện)
• 2 x dây chun buộc tóc (của tôi không có nhãn hiệu, vì vậy hãy thử nghiệm)
• Keo (Keo dán đa năng Pattex Repair Gel hoạt động tốt)
• 1 x ốc hoặc bu lông 3x10mm (để gắn cáp chụp)_

Đồng bộ đèn Flash

• 1 x công tắc vi mô có đòn bẩy 12,80 x 6,50 x 5,80 mm (Tôi nghĩ đây là cái tôi đã sử dụng)
• 2 x ốc hoặc bu lông 2x10mm
• 2 x đoạn dây ngắn
• 1 x ổ cắm PC (hoặc hàn dây đồng bộ đèn flash trực tiếp vào công tắc vi mô)
• Hàn

Tôi đã in mô hình này với các cài đặt cơ bản trên máy prusa mini+. Với chiều cao lớp 0,2, 3 hoặc 4 lớp vỏ ngoài và 4 lớp đáy và trên cùng. Tôi khuyên bạn nên in các bộ phận chuyển động với độền đầy 100%. Đối với phần còn lại, tôi đã sử dụng 20%. Sử dụng nhiều lớp vỏ ngoài đặc biệt hữu ích để tạo các lỗ đủ chắc chắn để giữ ốc vít và cho phép khoan rộng hơn một chút nếu cần.

Mô tả/Ghi chú/Mẹo

Mô hình này bao gồm khá nhiều bộ phận. Hầu hết chúng khớp với nhau bằng cách ma sát, ốc vít hoặc đai ốc và bu lông nhỏ. Điều này giúp dễ dàng thay thế các bộ phận bị mòn hoặc hỏng. Một vài bộ phận cần được dán lại với nhau. Điều này giảm thiểu nhu cầu in khuôn đỡ và cuối cùng là bề mặt thô hơn. Tên của các bộ phận khác nhau trong tệp STEP chỉ ra các bộ phận cần được dán.

Màn trập đã được phát triển và thử nghiệm với PETG đen. Màu đen để giảm thiểu rò rỉ ánh sáng, PETG vì tính linh hoạt, khả năng in và độ bền của nó. Các máy in khác nhau có thể hoạt động với dung sai khác nhau, hy vọng tệp STEP cho phép người dùng khác thực hiện các điều chỉnh nhỏ cần thiết để nó hoạt động.

Các lá màn trập không hoàn toàn kín sáng ở độ dày trong mô hình. So với thời gian phơi sáng, sự truyền ánh sáng là không đáng kể (ít nhất là đối với mục đích của tôi), nhưng do đó, bạn nên tháo tấm che tối của khay phim ngay trước khi phơi sáng và lắp lại ngay sau đó.

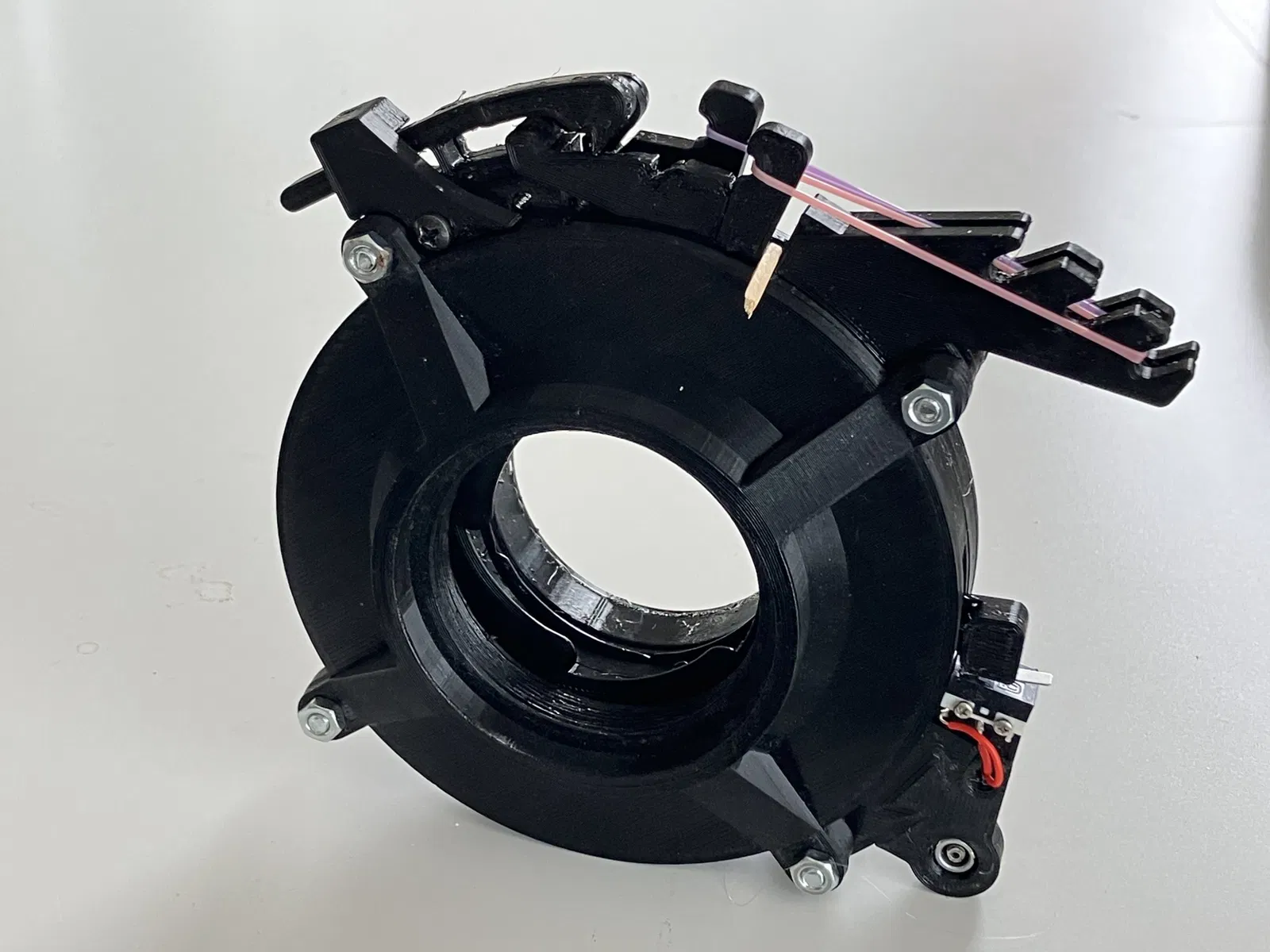

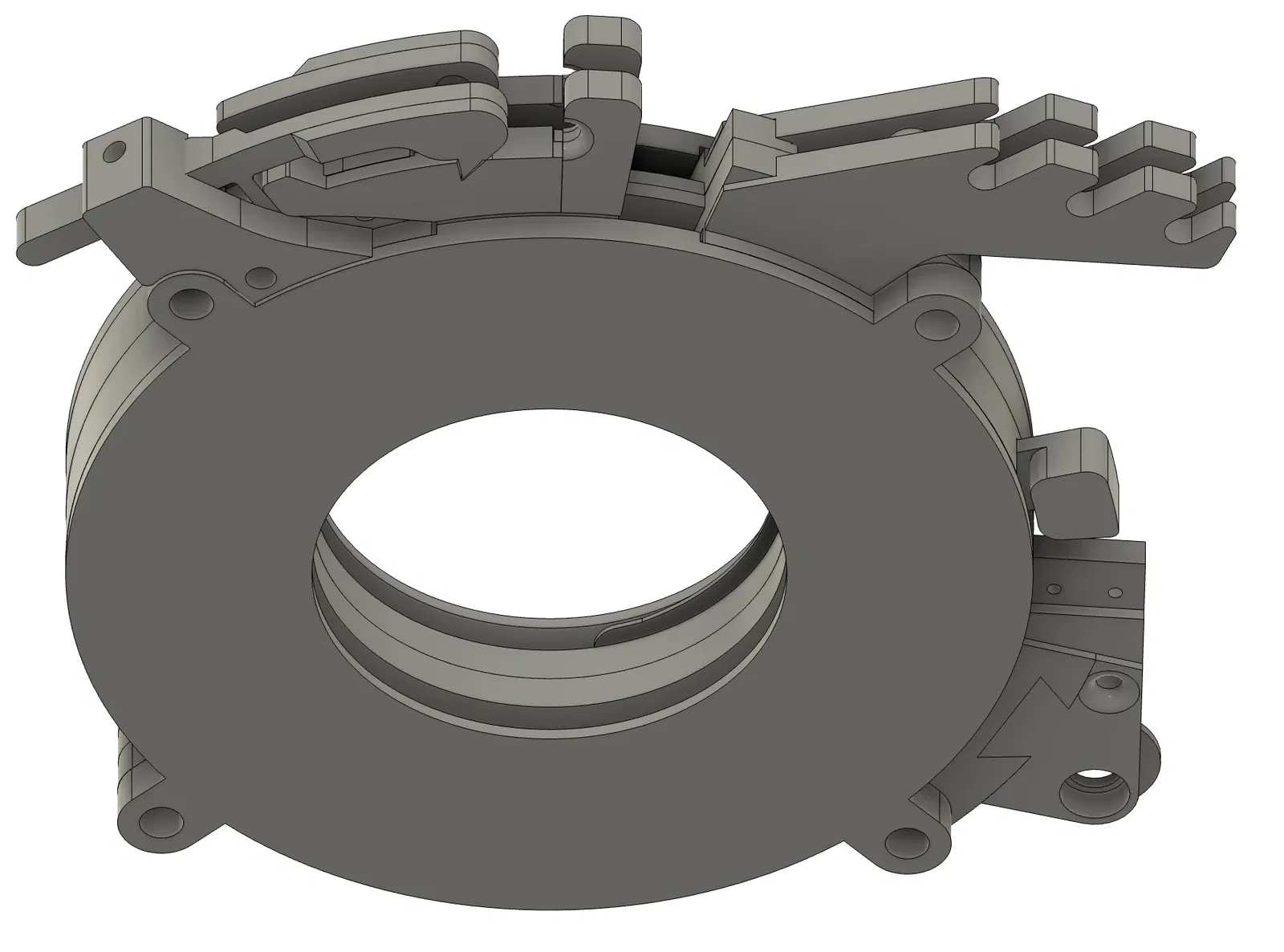

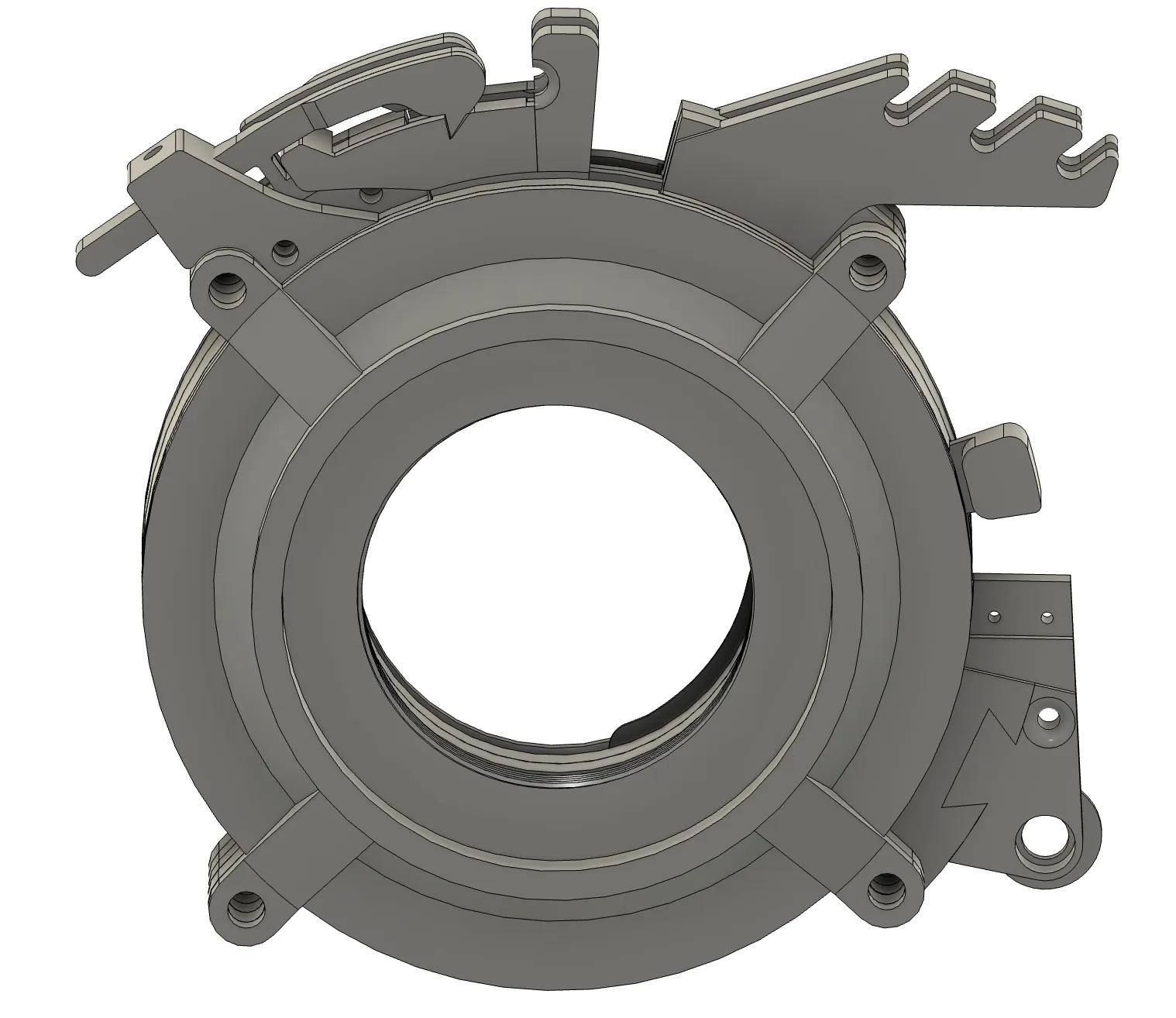

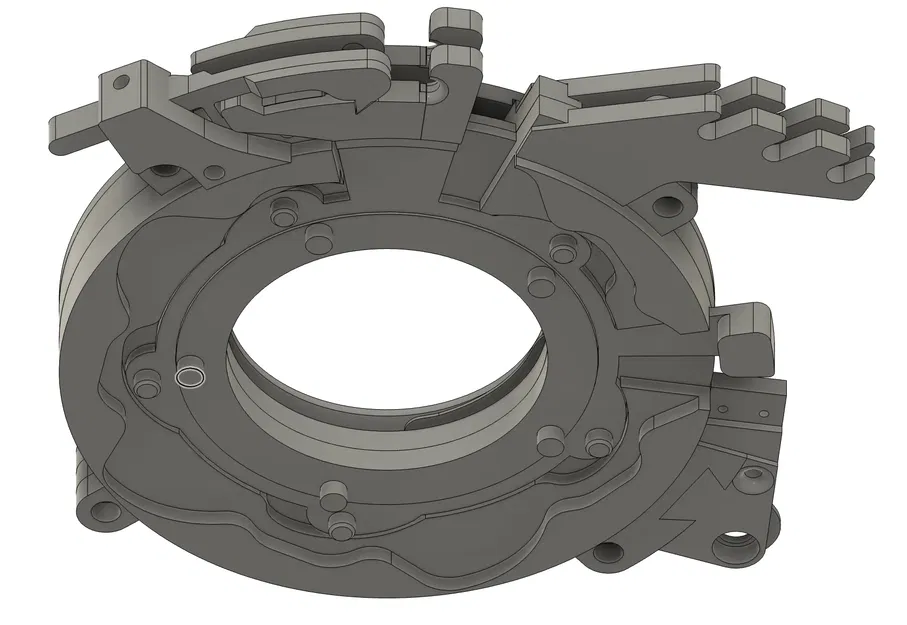

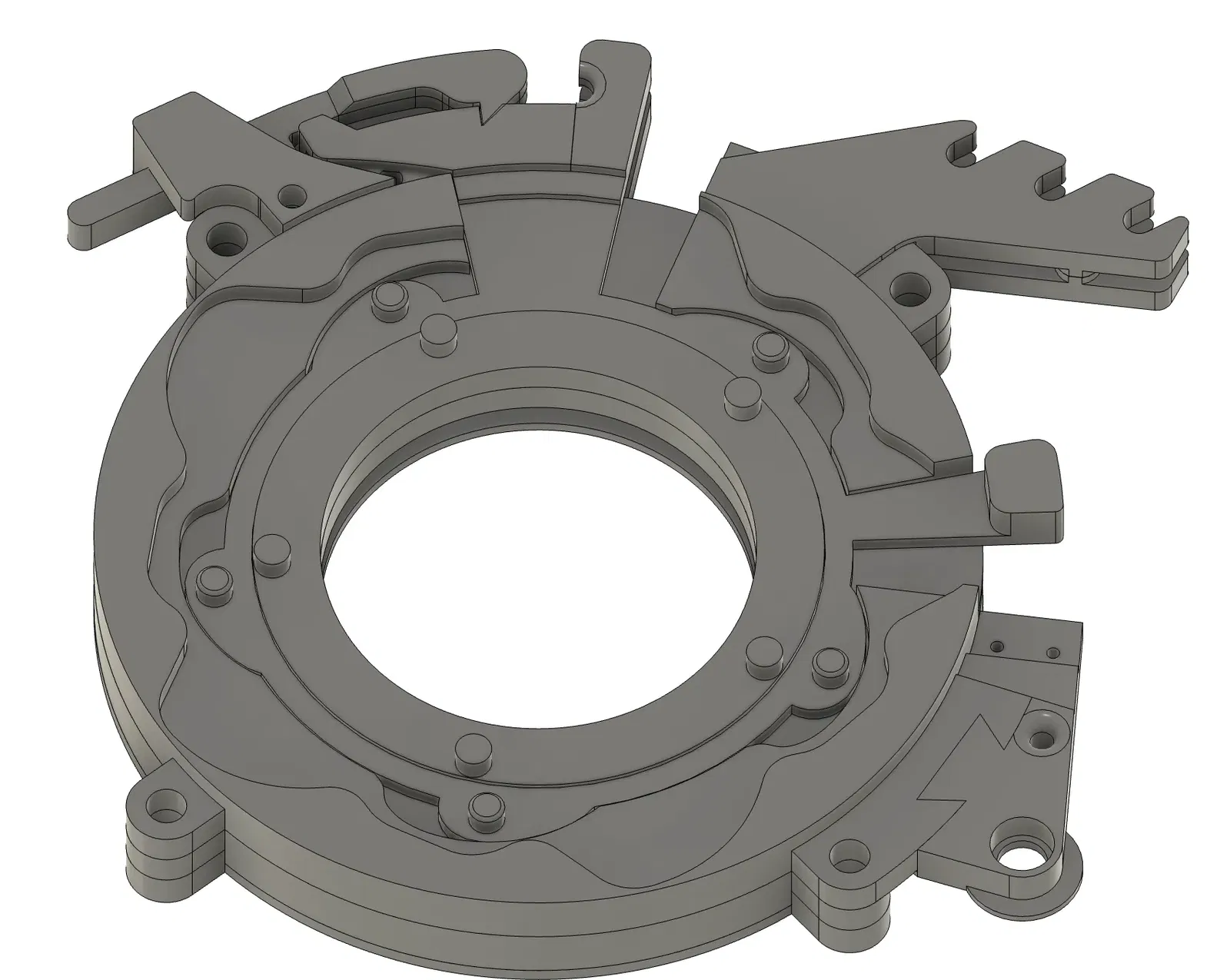

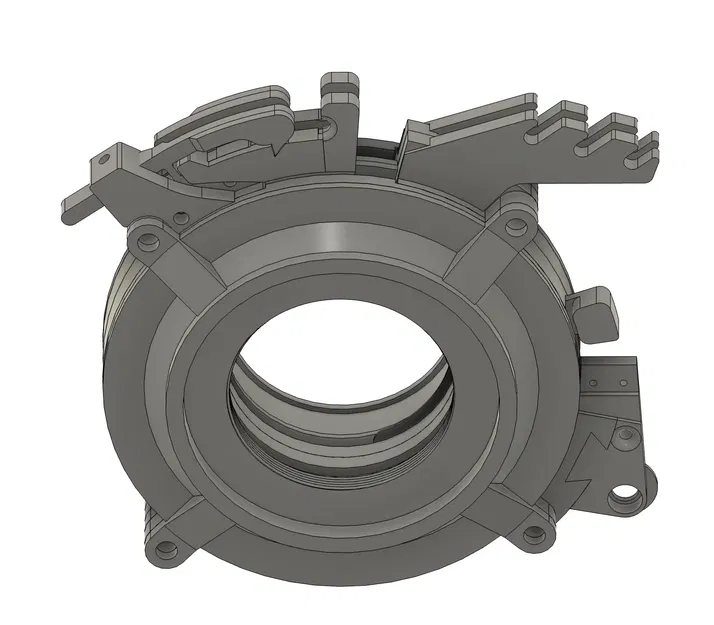

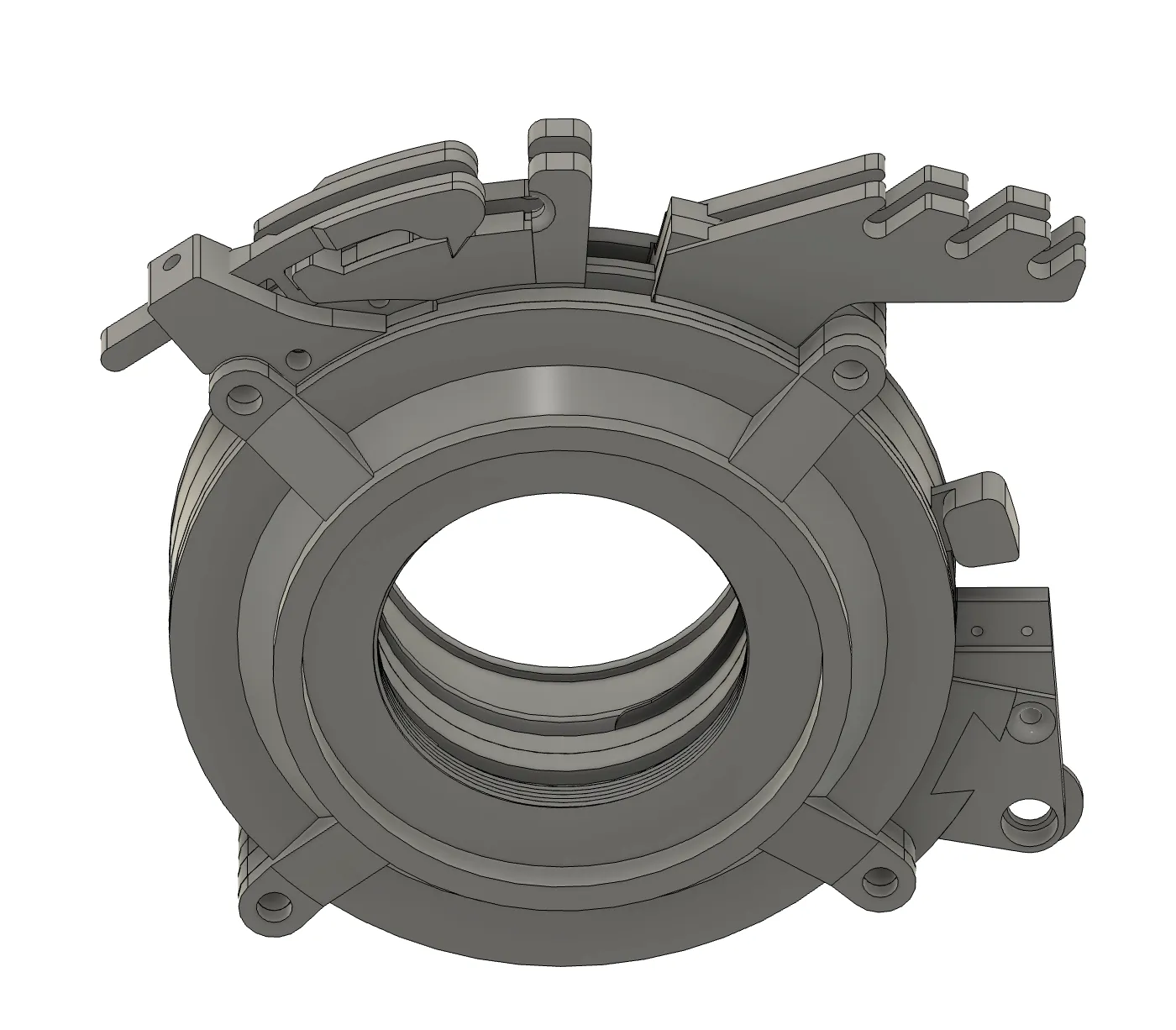

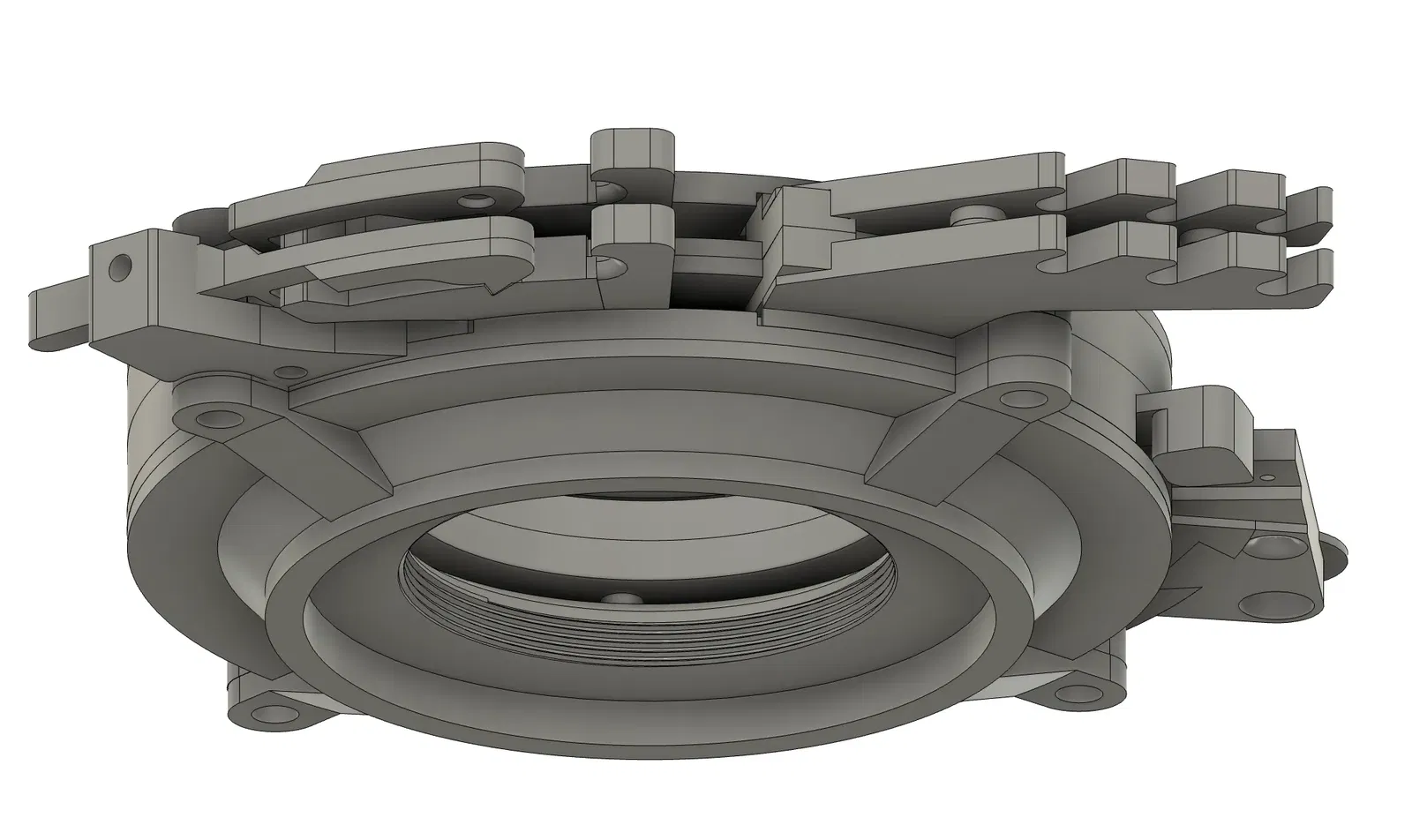

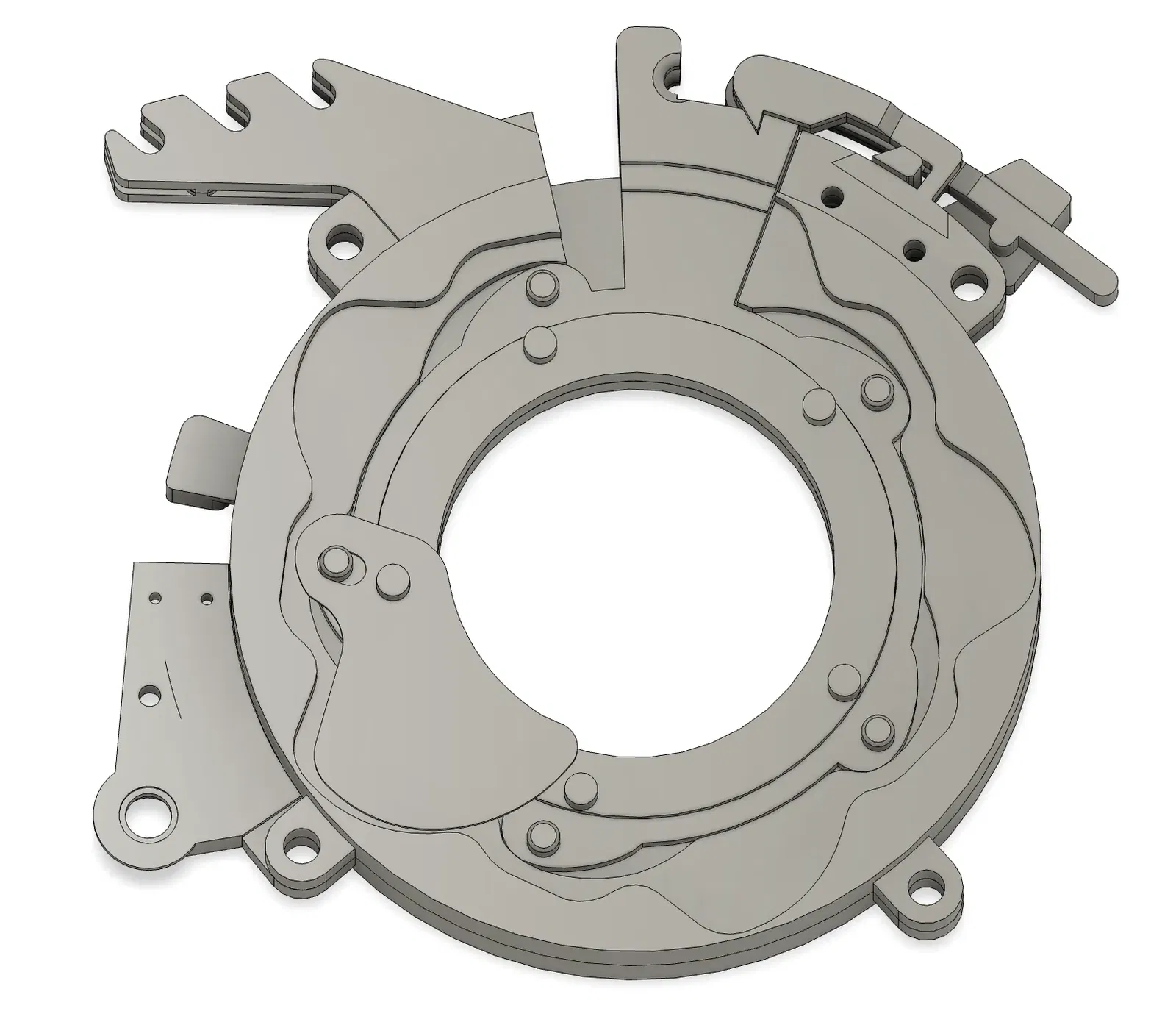

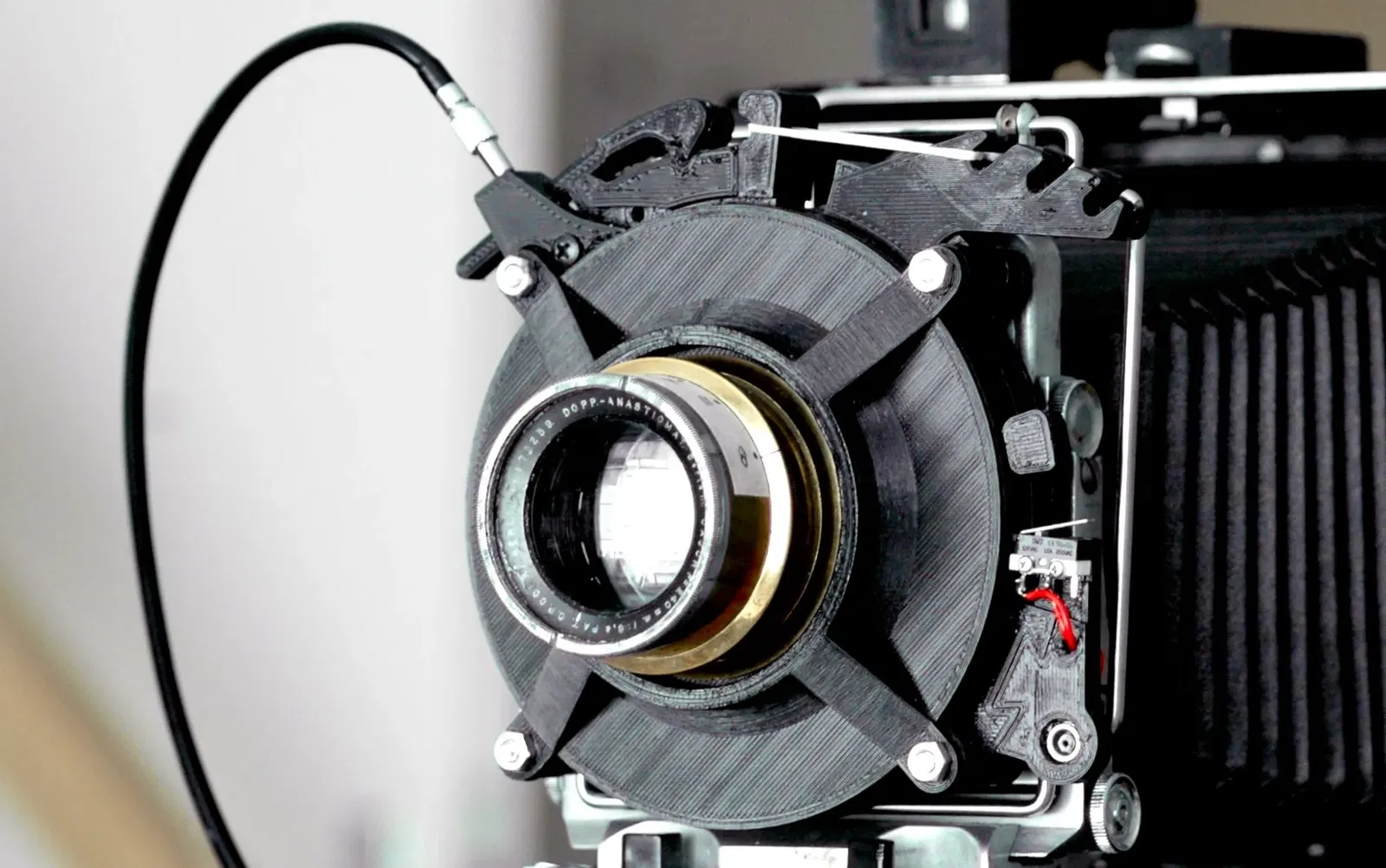

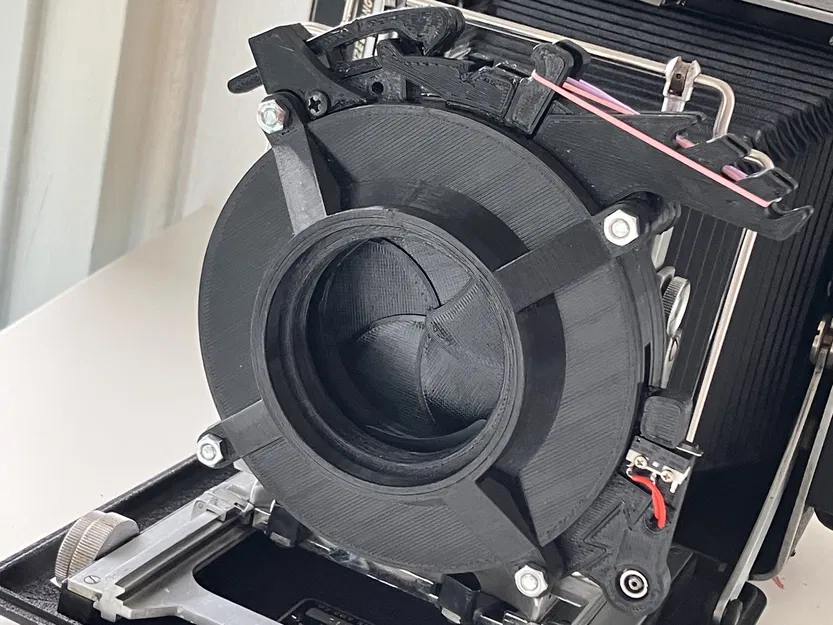

Thư viện hình ảnh bao gồm một GIF để tham khảo nhanh về cách tất cả các bộ phận cần được lắp ráp, và một số ảnh về sản phẩm cuối cùng. Các bộ phận trong tệp STEP cũng đã được lắp ráp để tham khảo.

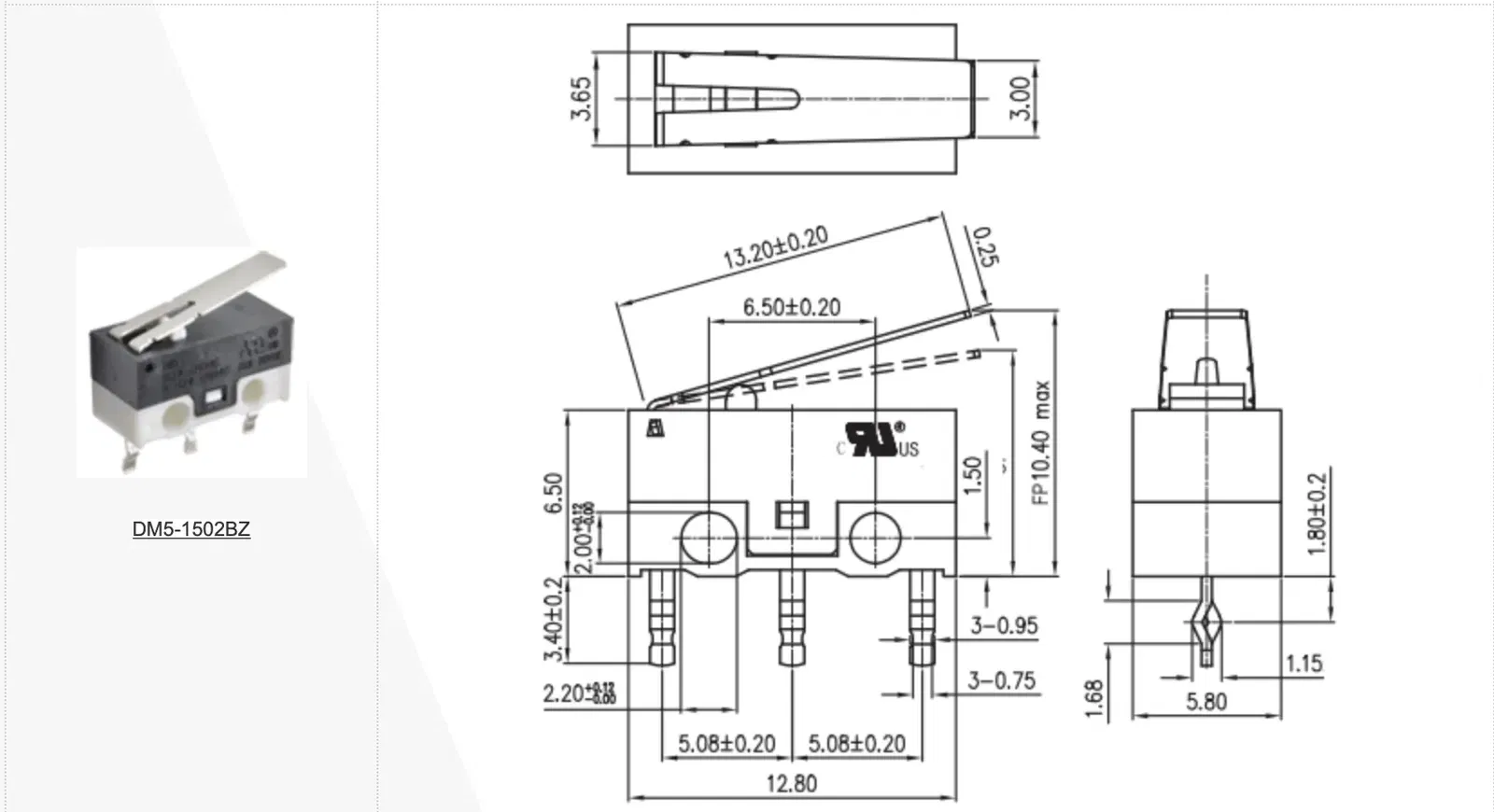

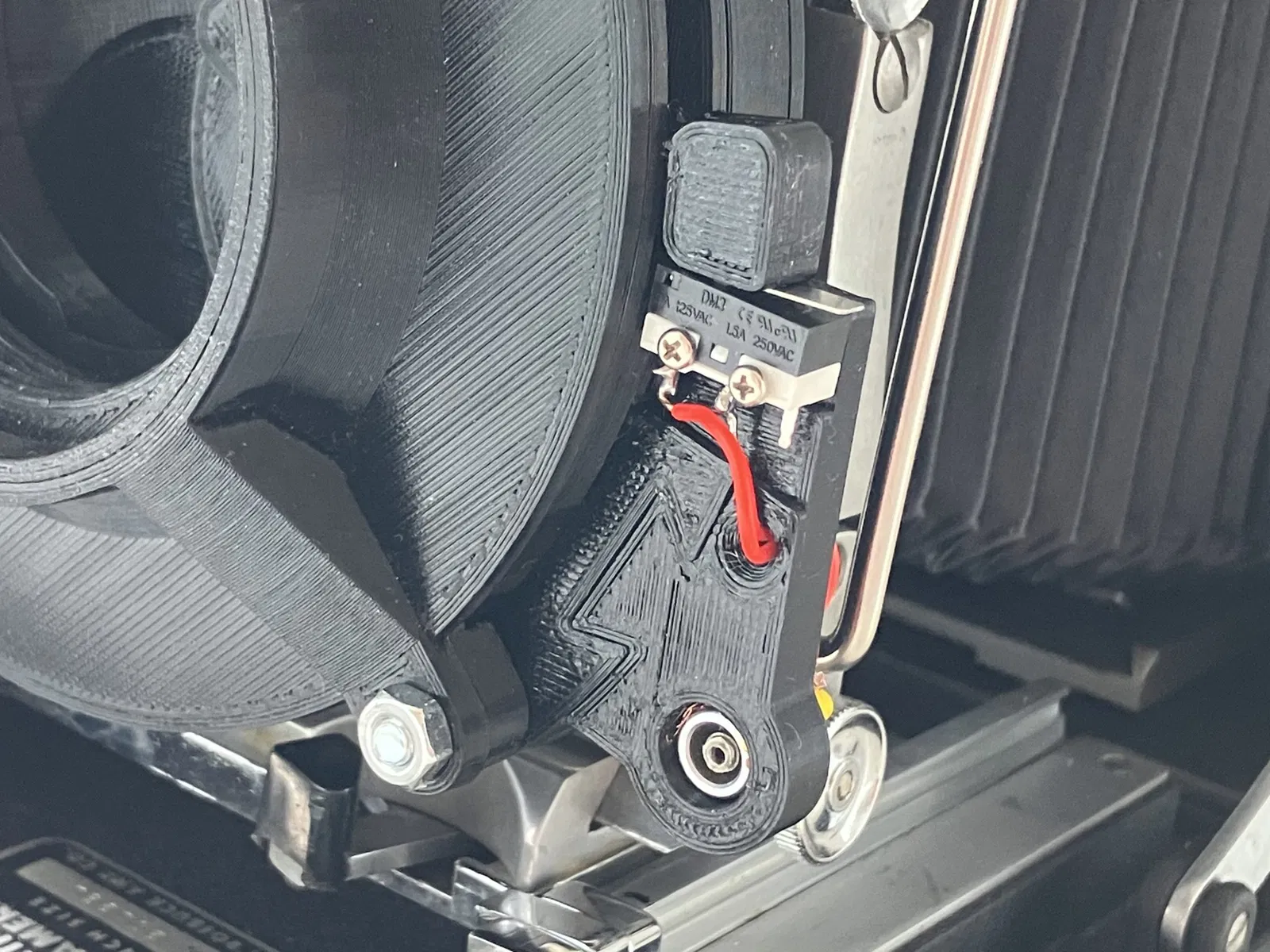

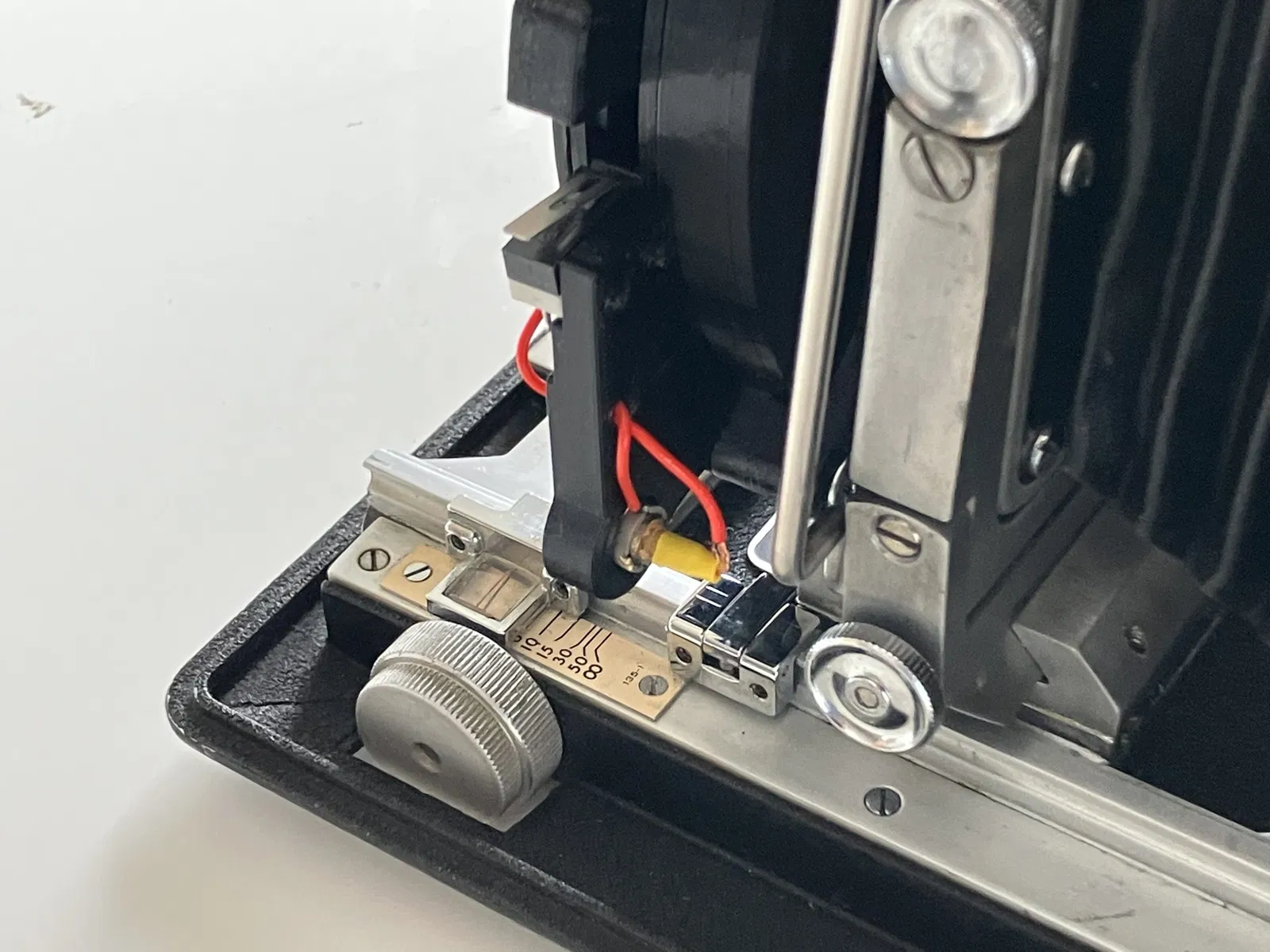

Công tắc vi mô được sử dụng trong mô hình cho chức năng đồng bộ đèn flash hơi khó nhận biết và có thể khó tìm. Kích thước của công tắc vi mô có thể được tìm thấy trong thư viện hình ảnh để tìm một công tắc tương tự nếu cần. Giá đỡ công tắc vi mô được thiết kế lớn hơn một chút so với cần thiết để cho phép sử dụng các công tắc khác nhau. Tôi đã nối dây nó với một ổ cắm đèn flash PC mà tôi đã thu hồi từ một chiếc Zorki bị hỏng; nhưng tôi chắc chắn rằng việc cắt một dây cáp nối PC giá rẻ và gắn nó vào vòng lặp cũng sẽ hoạt động tốt.

Mô hình bao gồm một giá đỡ ống kính gồm hai phần. Phần nhỏ cần được tùy chỉnh để vừa với ống kính mong muốn, sau đó được dán vào phần lớn hơn. Điều này hy vọng sẽ giúp dễ dàng điều chỉnh mô hình cho các loại và kích cỡ ống kính khác nhau.

Mô hình không có cơ chế tích hợp để mở màn trập cho việc ngắm và lấy nét. Điều này đòi hỏi lá màn trập phía sau phải được lên dây và lá màn trập phía trước phải được nhả ra. Để lá màn trập phía sau giữ nguyên vị trí đó, lá màn trập phía trước phải được giữ hơi lùi lại để ngăn nó nhả lá màn trập phía sau một lần nữa. Một chiếc tăm hoặc vật có kích thước tương tự là đủ tốt, có một bức ảnh minh họa trong thư viện hình ảnh.

Hạn chế và Suy nghĩ

Mô hình này hoạt động đầy đủ và đáng tin cậy. Nhưng nó cũng được tùy chỉnh theo giới hạn thấp nhất nhu cầu của tôi và là phiên bản đầu tiên. Không phải tất cả các bộ phận đều được tinh chỉnh như nhau và mô hình bị giới hạn về phạm vi tốc độ màn trập. Tôi sẽ cố gắng theo dõi danh sách các hạn chế và cải tiến trong tương lai có thể có.

Tôi không biết liệu mô hình này có hữu ích cho những người khác trong cộng đồng nhiếp ảnh analog hay không, nhưng nếu có, tôi khuyến khích những người khác lấy những gì họ cần và phát triển nó xa hơn. Đừng ngần ngại đặt câu hỏi.

1. Các cò máy chụp hơi lỏng lẻo, toàn bộ cơ chế có lẽ có thể được thiết kế cứng nhắc hơn. Các móc trên cò máy phía trước và phía sau cũng hơi khác nhau mà không có lý do, và chúng có thể bị mòn theo thời gian. Chúng cũng có thể được căn chỉnh tốt hơn với các đòn bẩy tác động mà ít bị ảnh hưởng.
2. Mô hình có lẽ nặng hơn mức cần thiết. Đặc biệt là đế màn trập phía trước và phía sau có thể dày một cách không cần thiết.
3. Màn trập về cơ bản là có lỗi. Màn trập này dựa vào thời gian để mở màn trập phía trước và màn trập phía sau đóng lại để phơi sáng. Điều này có nghĩa là màn trập luôn ở đâu đó giữa mở và đóng. Mức độ gây ra vấn đề (vignetting) trên ảnh âm bản có thể phụ thuộc vào một vài yếu tố. Ví dụ: đường kính của phần tử thấu kính phía sau và vòng tròn ảnh của ống kính. Có một yếu tố phía sau nhỏ có nghĩa là các lá màn trập dành một khoảng thời gian tương đối dài 'ngoài tầm nhìn'. Vòng tròn ảnh lớn hơn mức cần thiết cho phim âm bản cũng có tác dụng tương tự.

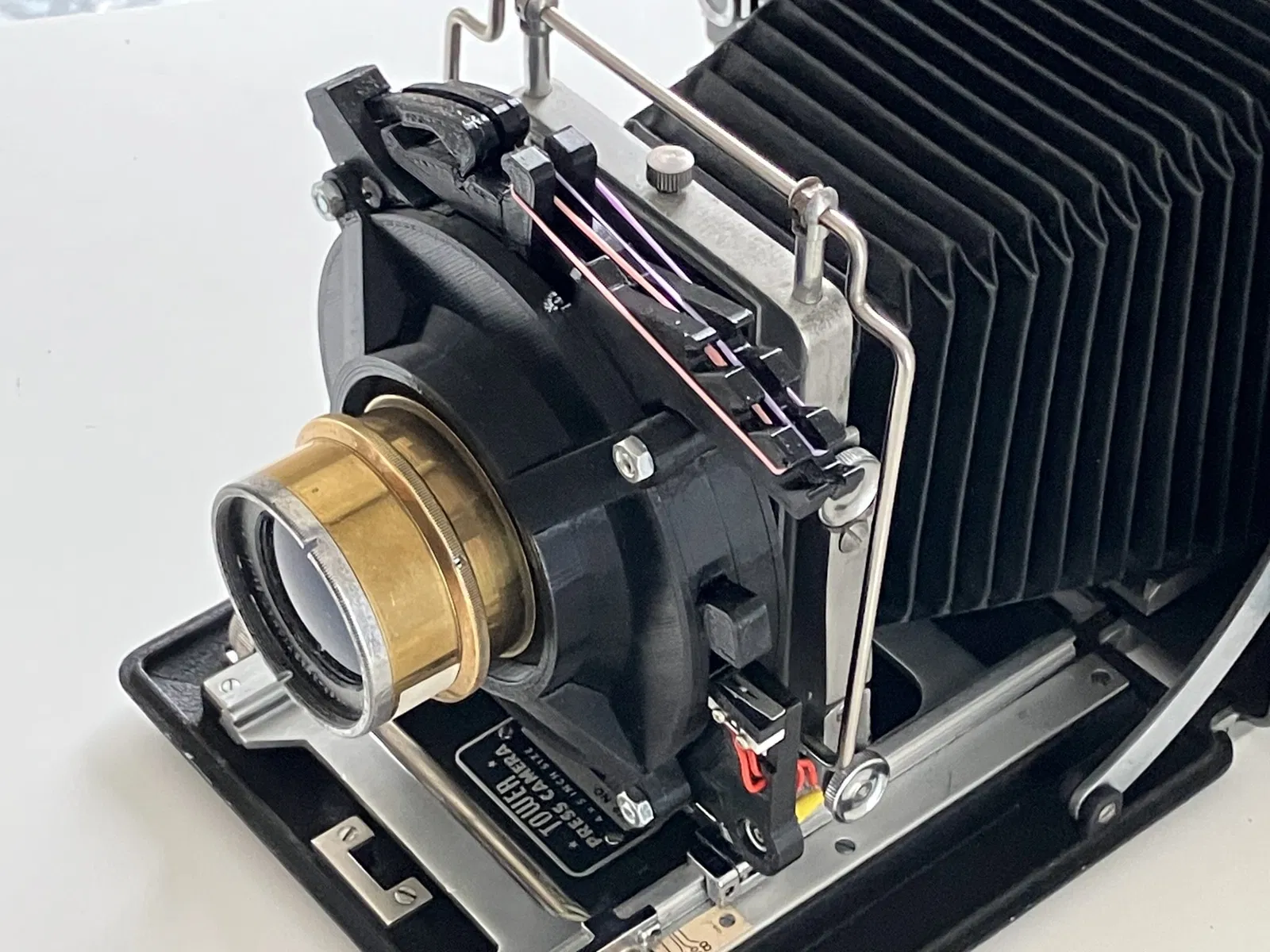

4. Tôi đã thử nghiệm màn trập trên máy ảnh Tower Press với phim 4x5 và ống kính thùng 8x10 và thật ngạc nhiên là nó đã cho kết quả hoàn toàn tốt mà không bị vignetting rõ rệt. Nhưng xin lưu ý rằng nếu xảy ra vignetting đáng kể, nó có thể xảy ra chủ yếu bên ngoài phạm vi crop 4x5.
5. Màn trập có các tùy chọn hạn chế để thay đổi tốc độ màn trập. Tăng độ căng của lò xo sẽ cho tốc độ màn trập cao hơn, nhưng có lẽ có giới hạn về những gì cơ chế có thể chịu đựng một cách đáng tin cậy, và các rung động mà điều đó sẽ gây ra. Cũng có những giới hạn rõ ràng ở phía chậm. Nếu độ căng quá thấp, màn trập có thể không hoàn thành chuyển động của chúng, để lại màn trập (nửa) mở.
6. Màn trập có thể hỗ trợ tốc độ màn trập chậm hơn, nếu có độ trễ giữa việc kích hoạt màn trập phía trước và nhả màn trập phía sau. Tôi đã không thể đưa ra một giải pháp cơ khí thuận tiện và đáng tin cậy cho việc này, cũng vì tôi không có kế hoạch sử dụng nó. Một giải pháp điện tử đơn giản có thể là sử dụng công tắc vi mô cho đèn flash đồng bộ với độ trễ và một rơ le để kích hoạt một solenoid nhả màn trập phía sau. Đế màn trập nên có đủ khả năng để thêm một giá đỡ cho thứ gì đó như vậy.
7. Để tăng độ kín sáng của các lá màn trập, có thể phủ chúng bằng băng nhôm và/hoặc sơn chúng. Tôi đã không thử nghiệm điều này. Nó có thể yêu cầu in các lá màn trập mỏng hơn một chút.
8. Tôi đã cân nhắc phát triển màn trập cho lò xo kim loại phù hợp. Nhưng dây chun nhỏ đơn giản hoạt động đủ tốt với tôi và có sẵn rộng rãi hơn nhiều. Loại tôi đã sử dụng mất độ căng khá nhanh và yêu cầu thay thế và hiệu chỉnh thường xuyên trước khi sử dụng lại. Nếu ai đó tìm thấy một lò xo có sẵn trên thị trường giá rẻ và phổ biến có thể làm được việc đó thì thật tuyệt, mặc dù có lẽ nó đòi hỏi sự điều chỉnh giá đỡ lò xo và các đòn bẩy tác động.
9. Việc bổ sung một chốt nhỏ để giữ cả hai màn trập mở cùng lúc đang nằm trong danh sách. Chiếc tăm hoạt động, nhưng nên có một giải pháp tốt hơn.
