Giá Đỡ Mũi Khoan Pegboard

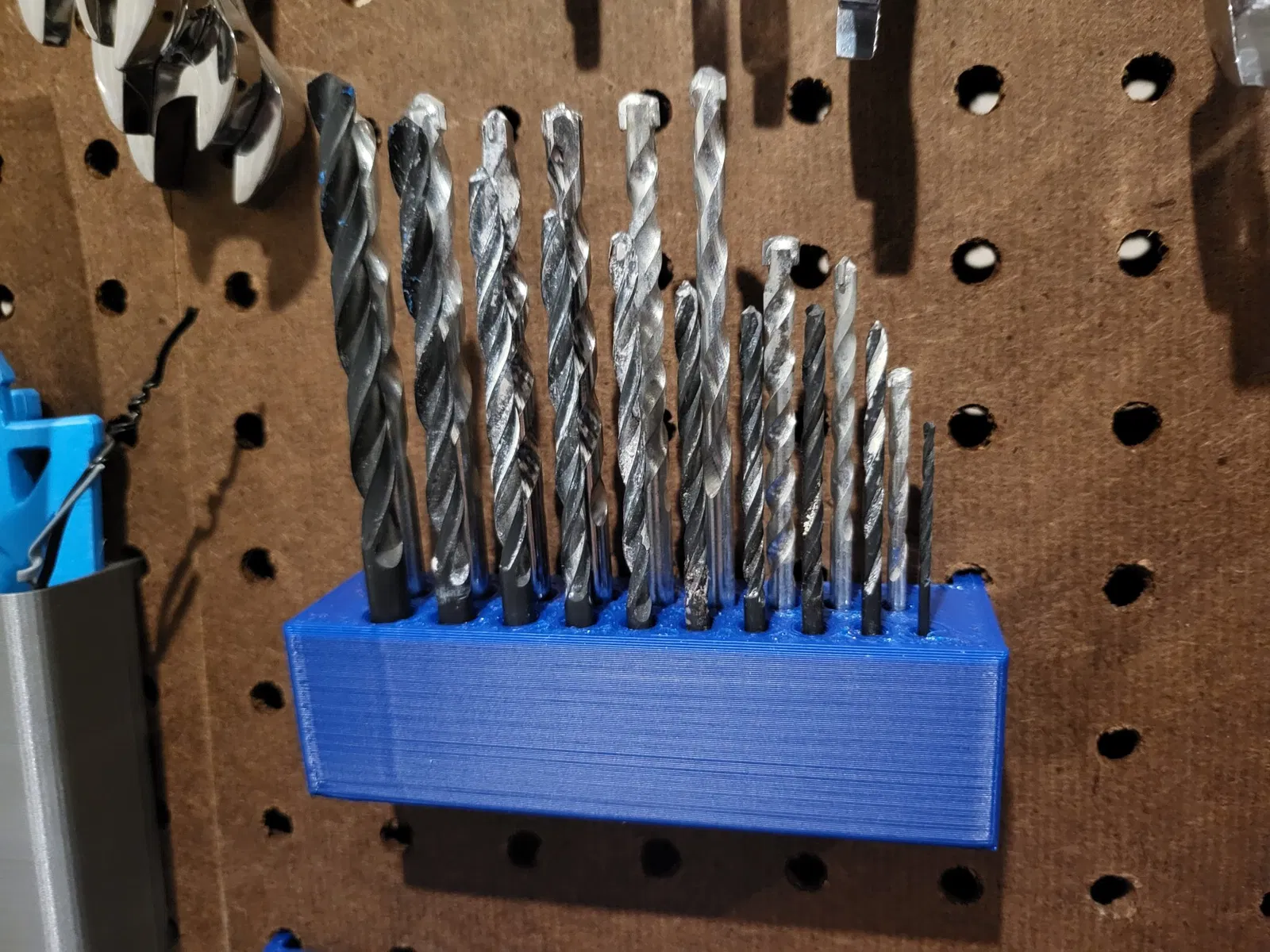

Cái hộp đồ nghề của tui á, lâu ngày nó gom lại cả mớ mũi khoan đủ loại hết trơn. Nên tui mới thiết kế cái đế này để giữ hết chúng nó lại chỗ nào tui cũng thấy được.

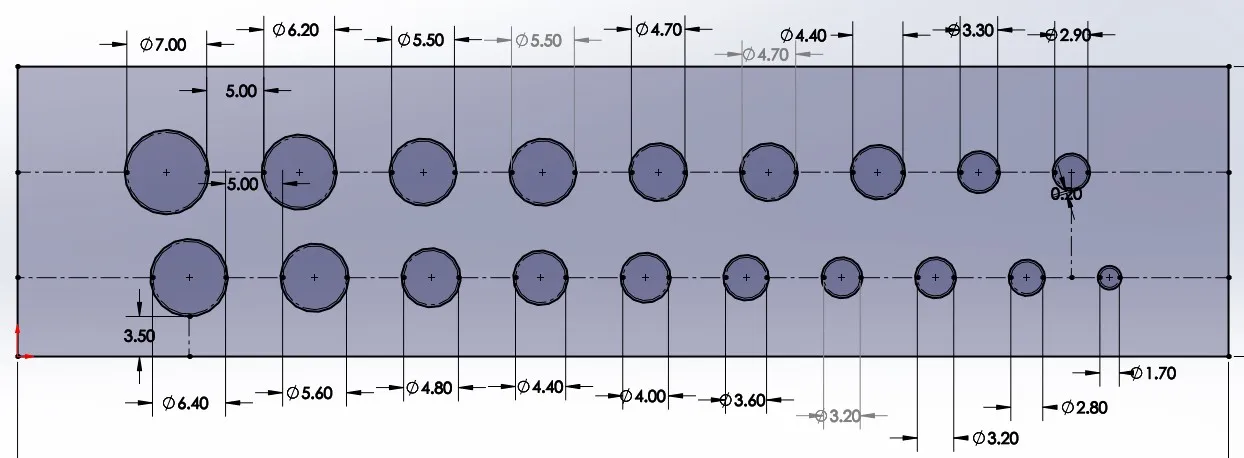

Chi tiết kích thước (hoặc xem hình vẽ nha):

Mõ chuôi mũi khoan cỡ MM

7

6.4

6.2

5.6

5.5

2x

4.8

4.7

2x

4.4

2x

4

3.6

3.3

3.2

2x

2.9

2.8

1.7

Chuôi mũi khoan cỡ Inch (Làm tròn xuống phân số gần nhất)

17/64

1/4

15/64

7/32

13/64

3/16

11/64

4x

5/32

9/64

1/8

3x

7/64

2x

1/16

Mấy cái cỡ mũi khoan lạ lạ đó là do mấy mũi khoan tường á, cái đầu nó bự còn cái chuôi thì nhỏ hơn.

Mỗi cái kệ dài hơn 4 inch một chút.

Cái hay của cái bản in này là nếu mà sai số lúc in làm lỗ nó bị chật á, bạn cứ kẹp mũi khoan lại rồi dùng cái dũa hay cái gì đó mà nong cái lỗ ra một chút là vừa khít luôn.

Bạn sẽ cần support nha, tại vì cái lỗ nó có độ dốc 75 độ, với lại mấy cái chốt phía trên mà không có support thì in ra xấu lắm.

Tôi chưa có rành OpenSCAD lắm, nên không có làm cái này tùy chỉnh theo ý mọi người được. (Tôi dùng Solidworks á). Nhưng mà tôi làm cho cái thiết kế của tôi dễ chỉnh sửa cho các cỡ khác, và tôi sẵn lòng làm cái tùy chỉnh cho bạn nếu bạn cần chỗ đựng mũi khoan khác. Cứ để lại lời nhắn hay tin nhắn cho tui nha.

Tôi in cái của tôi bằng Polymaker PETG với độ cao lớp 0.3mm và chiều rộng đường in 0.6mm.

Nhớ cho tui xin một like nha.
