Chế Cầu Chỉnh Bóng Reitec Bằng Động Cơ Bước

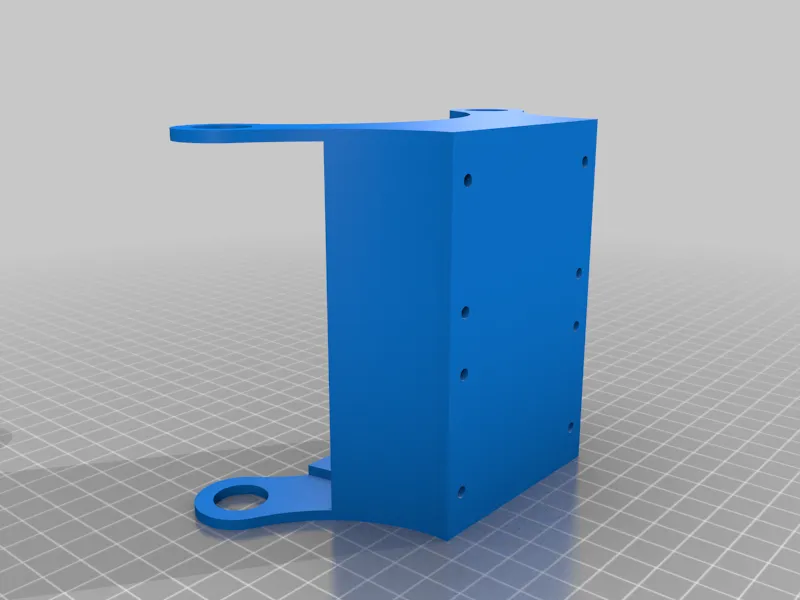

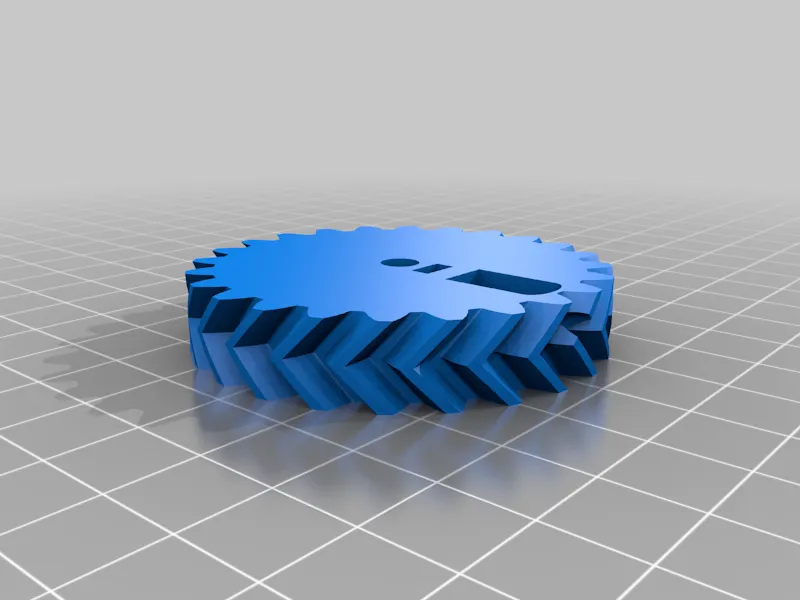

Mình có thêm bánh răng truyền động mạnh hơn, vì cái cũ bị hỏng. Với cái này bạn phải canh đúng chiều xoay nha. Dù sao thì mình cũng khuyên bạn nên in bằng ABS và kiểm tra ốc vít thường xuyên để tránh bị lỏng.

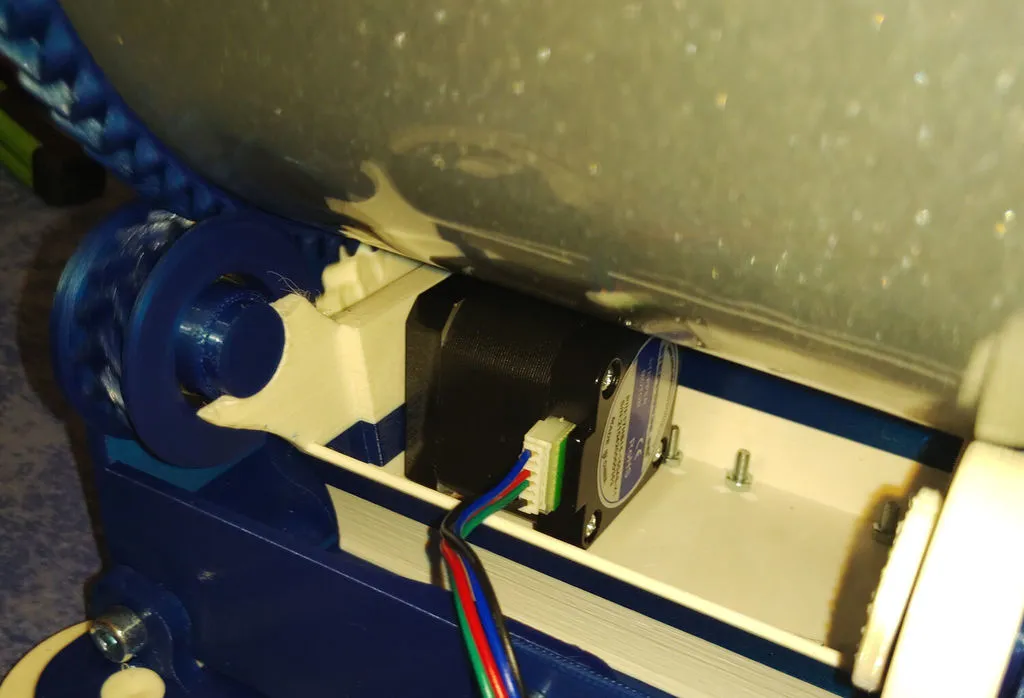

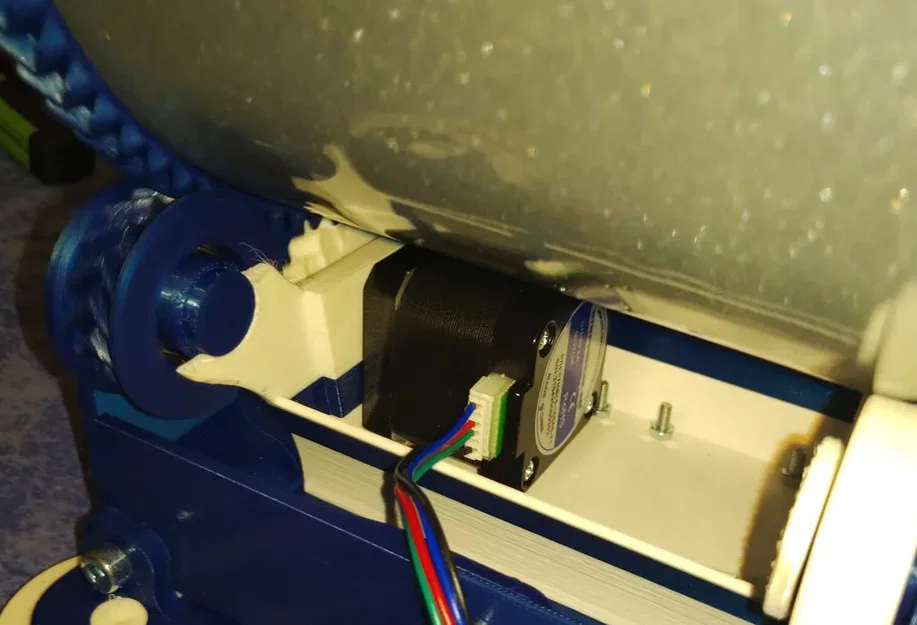

Reitec Polisher silent Nema 17 stepper mod

Đây là bản gốc nè: https://www.thingiverse.com/thing:4076827

Do mô-tơ DC có mô-men xoắn thấp ở vòng tua chậm, nên cần hộp số cho thiết bị này. Điều này dẫn đến tiếng rít chói tai khó chịu của hộp số rẻ tiền. Mặt khác, động cơ bước có thể có mô-men xoắn cao ở vòng tua chậm nhờ đường kính lớn hơn, stato nhiều mảnh và điều khiển điện tử, làm cho hộp số trở nên không cần thiết. Không có chổi than và không có hộp số, tuổi thọ của động cơ bước cũng sẽ dài hơn. Sử dụng trình điều khiển TMC2208 hiện đại, hoạt động có thể rất êm.

DANH SÁCH LINH KIỆN (BOM): Động cơ bước: Nema 17 (đường kính trục: 5mm và chiều dài trục: 24mm), ví dụ: https://www.amazon.de/STEPPERONLINE-Schrittmotor-Stepping-4-Draht-Stepper/dp/B07KZQ77VH/ https://www.aliexpress.com/item/1005003283138556.html?spm=a2g0o.productlist.0.0.d428792a0LKWuY&algo_pvid=eed9a302-c8de-49c5-80e8-dcb087b48f10&algo_exp_id=eed9a302-c8de-49c5-80e8-dcb087b48f10-28&pdp_ext_f=%7B%22sku_id%22%3A%2212000025011498859%22%7D

Bộ điều khiển động cơ bước, ví dụ MKS OSC: https://www.aliexpress.com/item/33045482410.html https://www.amazon.de/Motorantriebsregler-beschleunigt-Regelung-Positiv-Rotationssteuerung/dp/B08CDNXP5P/

Trình điều khiển động cơ bước giá rẻ (không khuyến khích): https://www.amazon.de/gp/product/B085MYN9VD/ https://www.aliexpress.com/item/33045482410.html

Trình điều khiển động cơ bước êm ái BIGTREETECH TMC2208 V3.0 (rất khuyến khích): https://www.aliexpress.com/item/4001066141499.html?spm=a2g0o.productlist.0.0.1bb227af47AIqA&algo_pvid=099bb197-7815-4c15-a3d9-8d66ae6ab029&algo_exp_id=099bb197-7815-4c15-a3d9-8d66ae6ab029-1&pdp_ext_f=%7B%22sku_id%22%3A%2210000014003424053%22%7D https://www.amazon.de/PoPprint-Schrittmotortreibermodul-K%C3%BChlk%C3%B6rper-UART-Modus-kompatibel/dp/B07RN6T4LM/?th=1

4x Ốc M3x6 1x Ốc M3x10 1x Đai ốc M3

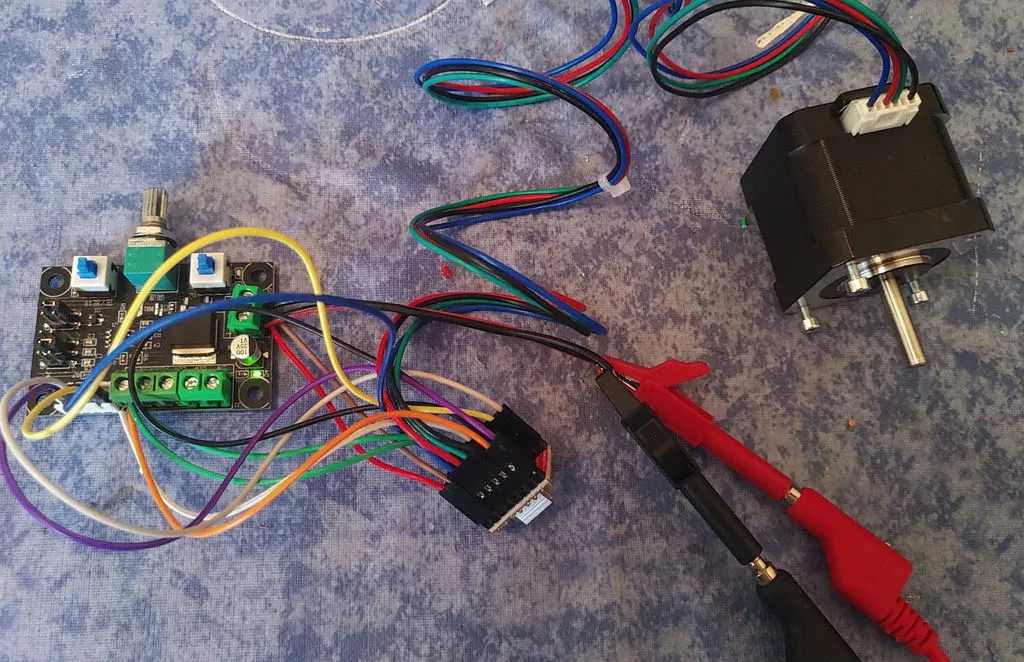

Bộ điều khiển động cơ bước MKS OSC phải được đặt ở chế độ tần số và dải tần số trung bình (xem hình ảnh về jumper). Đối với trình điều khiển động cơ bước, hãy tăng dòng điện qua biến trở từ thấp đến cao cho đến khi có đủ mô-men xoắn.

Mình rất khuyến khích nâng cấp vòng bi 608 từ Leviathan3D: https://www.thingiverse.com/thing:4100518

Cài đặt in

Rafts:

Không

Supports:

Không

Resolution:

0.2

Filament: Nhựa ABS

Cách mình thiết kế:

Mình đã nhập tệp step vào freecad. Tệp freecad được đính kèm, phòng trường hợp bạn cần điều chỉnh một vài thứ. Bạn có thể tải freecad miễn phí tại đây: https://www.freecadweb.org/

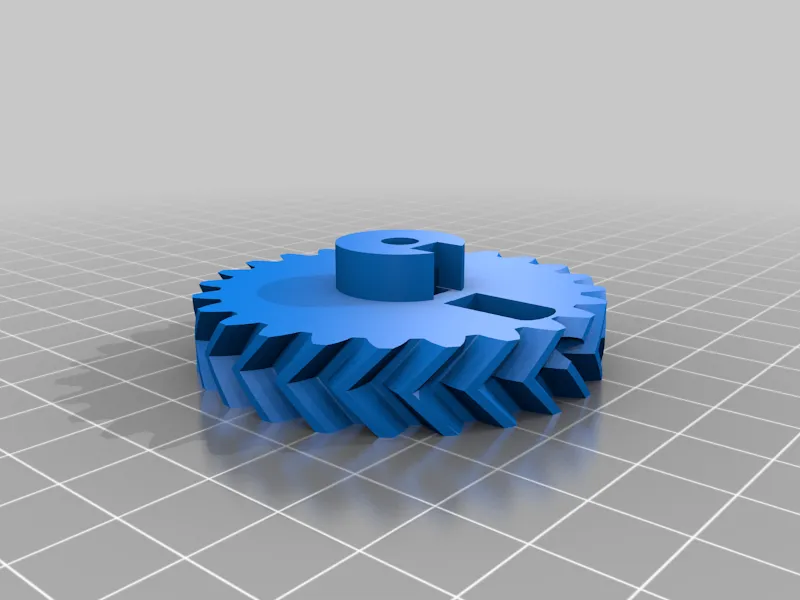

Mình đã sử dụng mod bánh răng truyền động từ Gunslinger59 để dùng ốc m3x10 thông thường và giảm đường kính cho trục.
