Giá đỡ cuộn filament treo tường dễ dàng in 3D

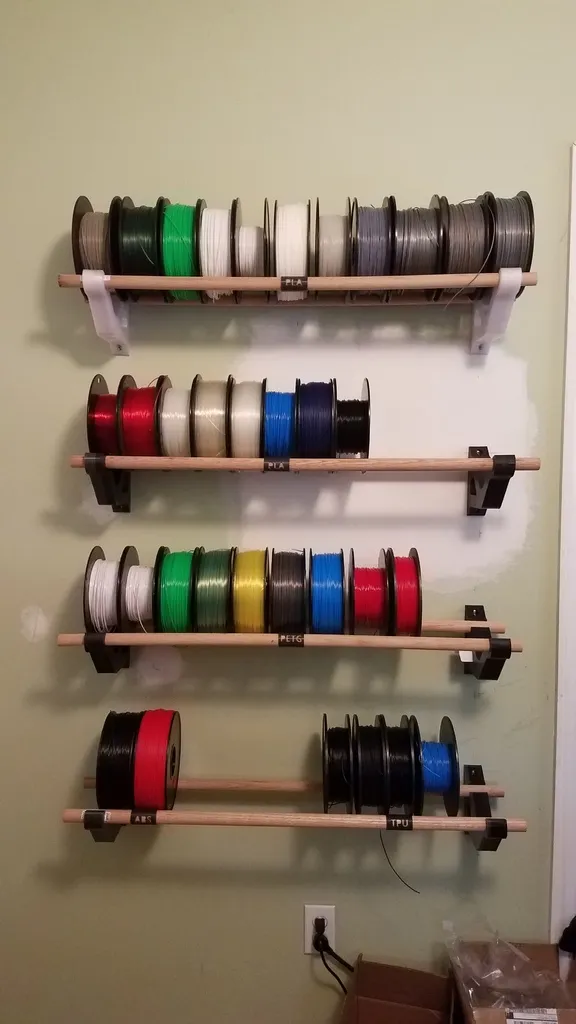

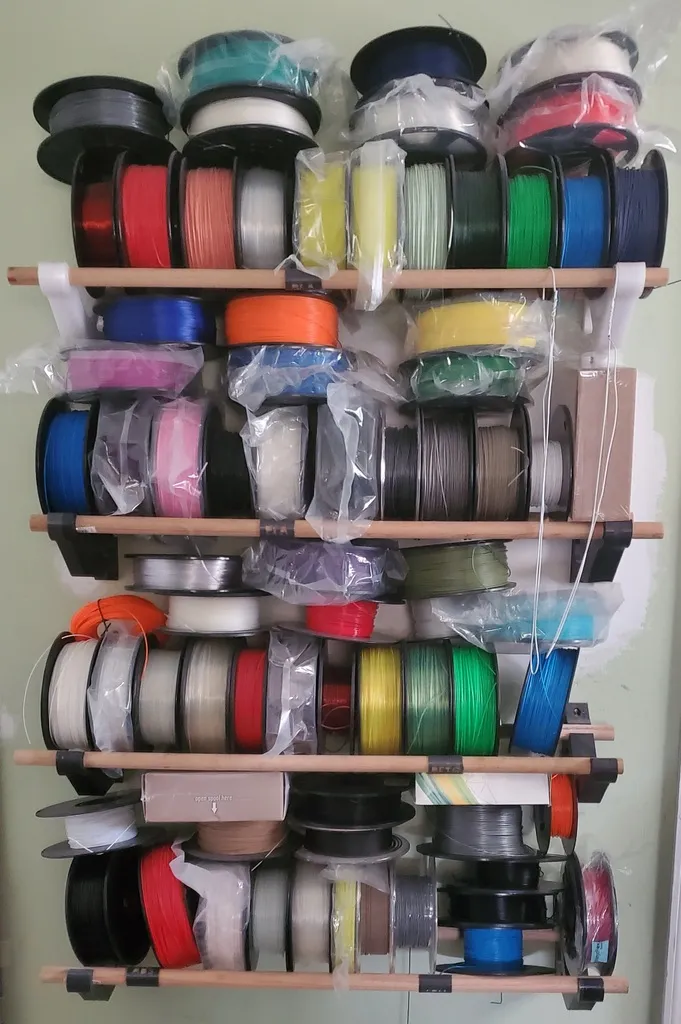

Đây là một giá treo nhanh chóng và dễ dàng để in cho kệ tường filament! Đây là một kệ tường đơn giản cho cuộn filament được thiết kế để tiết kiệm không gian lưu trữ. Những lợi ích của thiết kế này so với việc chạy một thanh đơn qua tất cả các cuộn cho phép người dùng lấy bất kỳ cuộn riêng lẻ nào mà không cần phải lấy các cuộn khác ra trước. Các giá treo in được thiết kế tối thiểu để hỗ trợ các thanh dowel mà không gây cản trở tổ chức cuộn.

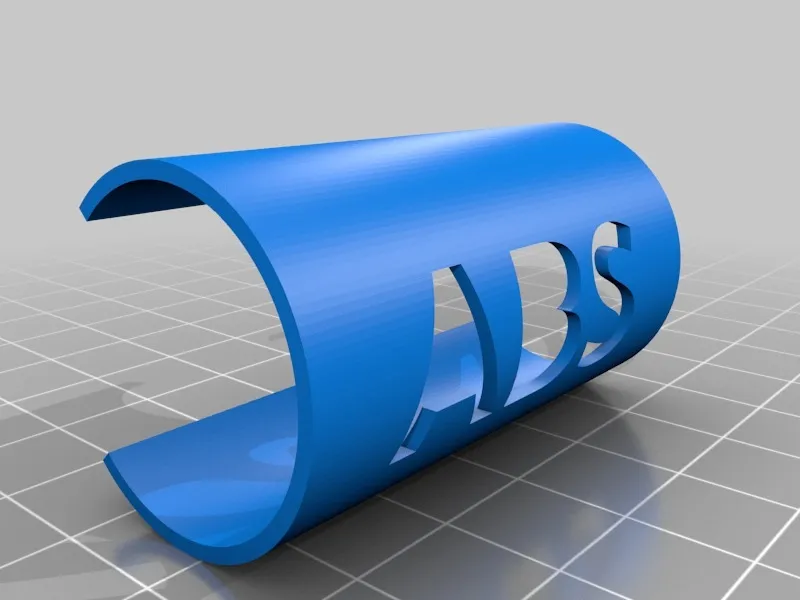

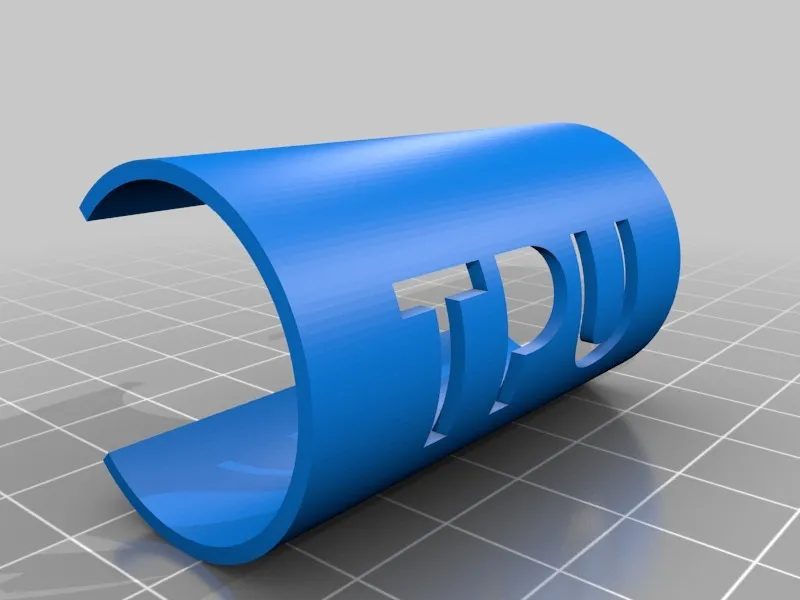

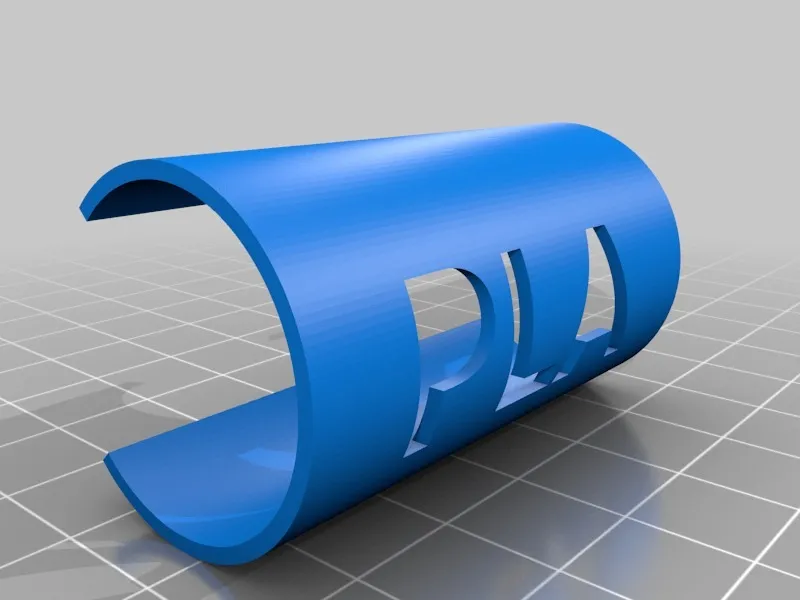

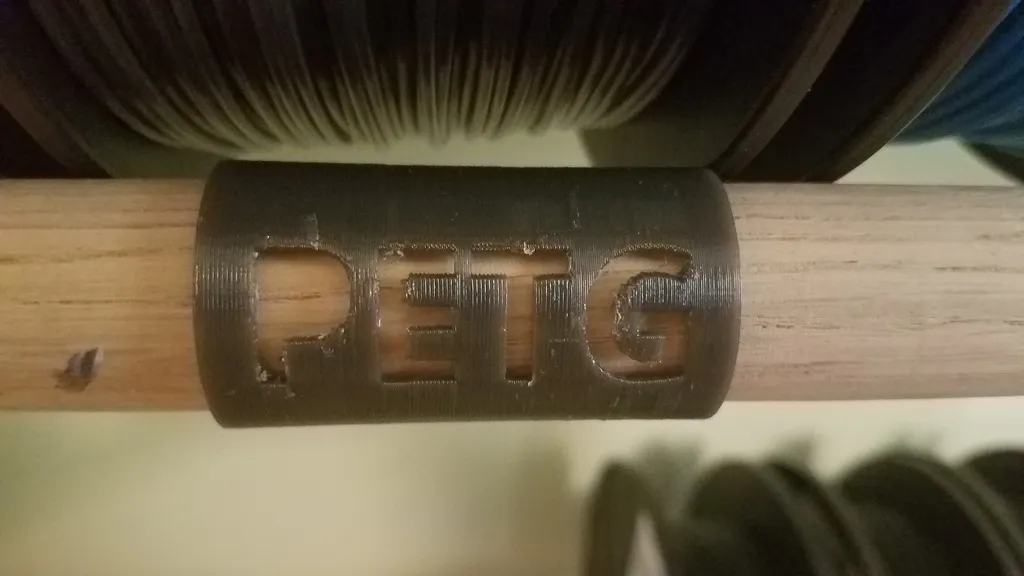

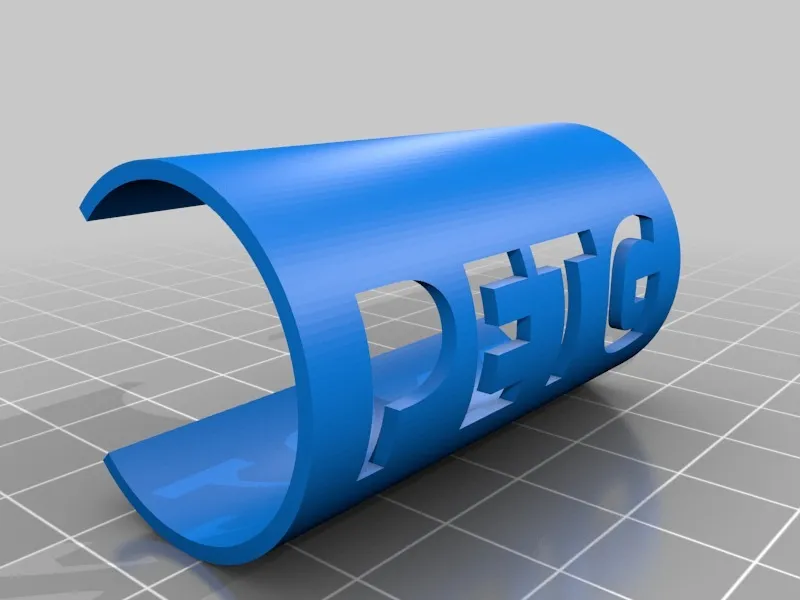

Các thẻ vật liệu cũng đã được bao gồm để gán nhãn cho từng kệ theo các vật liệu được lưu trữ.

Chỉnh sửa 8/12/2023: Phiên bản E mới và các biến thể Tối ưu hóa Hình dạng và tệp nguồn! Phiên bản E tiếp tục thiết kế hình ảnh từ các phiên bản trước trong khi thiết kế Tối ưu hóa Hình dạng cung cấp độ cứng cao nhất tại thể tích cho trước. Chọn của riêng bạn hoặc sử dụng các tệp nguồn để tạo một phiên bản mới.

[Ghi chú cập nhật đã bị xóa để rõ ràng trong bản dịch]

Hướng dẫn

Đối với mỗi kệ in:

• 2+ Kệ Filament Phiên bản E HOẶC
• 2+ Kệ Filament Tối ưu hóa Hình dạng

Vật liệu khác:

• 2x thanh dowel gỗ 1" (đọc bên dưới về việc chọn chiều dài)
• 2x vít #10 dài 1"-1.5" cho mỗi giá treo

Lắp ráp:

Để hỗ trợ đúng trọng lượng của filament, hãy đảm bảo các giá treo in được gắn vào các thanh tường và không chỉ là tường khô. Chúng tôi sử dụng thanh dowel 36" với các giá treo in cách nhau 32 in, trải qua ba thanh với khoảng cách 16".

1. Xác định các thanh và đánh dấu vị trí nơi các giá treo in sẽ được gắn
2. Sử dụng một thước thủy để giữ lên các dấu hiệu nhằm đảm bảo kệ sẽ nằm ngang và không bị nghiêng
3. Cài đặt mỗi giá treo một lần một với các vít
4. Trượt các thanh dowel từ các đầu
5. Đặt các cuộn lên trên các thanh dowel hoặc các giá treo in

Cài đặt In

Độ phân giải:

Lớp dày, 50-75% đường kính vòi phun (0.2-0.3 mm cho vòi phun 0.4 mm). Thiết kế này in rất tốt với các vòi phun lớn.

Chu vi:

3+

Điền đầy:

30%

Vật liệu:

Chúng tôi đã sử dụng PETG nhưng thiết kế nên được thiết kế quá mức đủ để thậm chí có thể sử dụng PLA, nhưng PETG hoặc ABS/ASA sẽ hoạt động tốt nhất.
