Vỏ máy in delta TLM

Bộ hoàn chỉnh các tệp bộ phận in 3D cho vỏ máy

Tên tệp STL cho biết số lượng bộ phận cần in, bao gồm cả việc chúng có cần lật hay không. Ví dụ: ‘Hinge A x2+2M.stl’ có nghĩa là bạn cần in 2 cái thông thường và 2 cái lật.

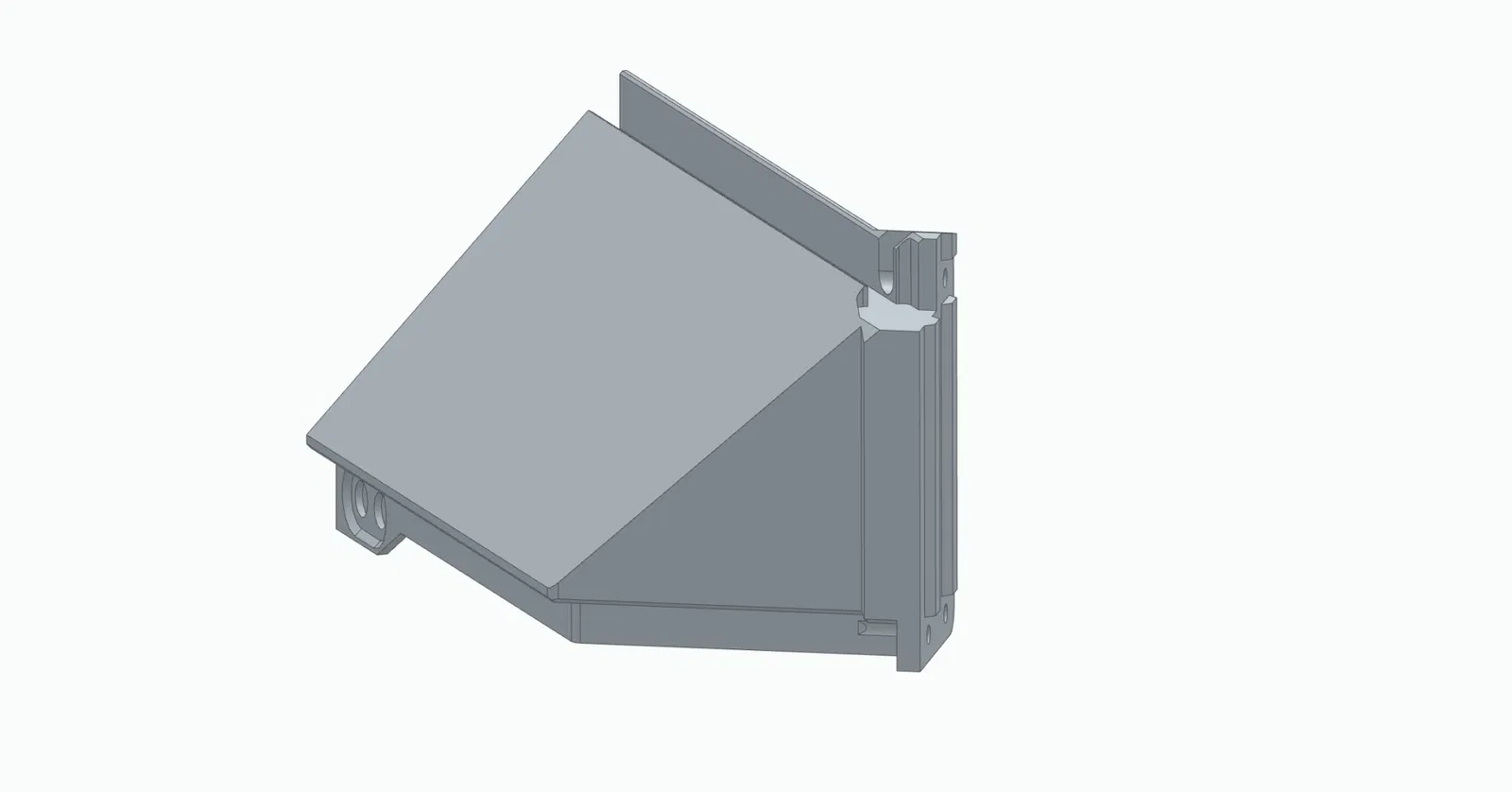

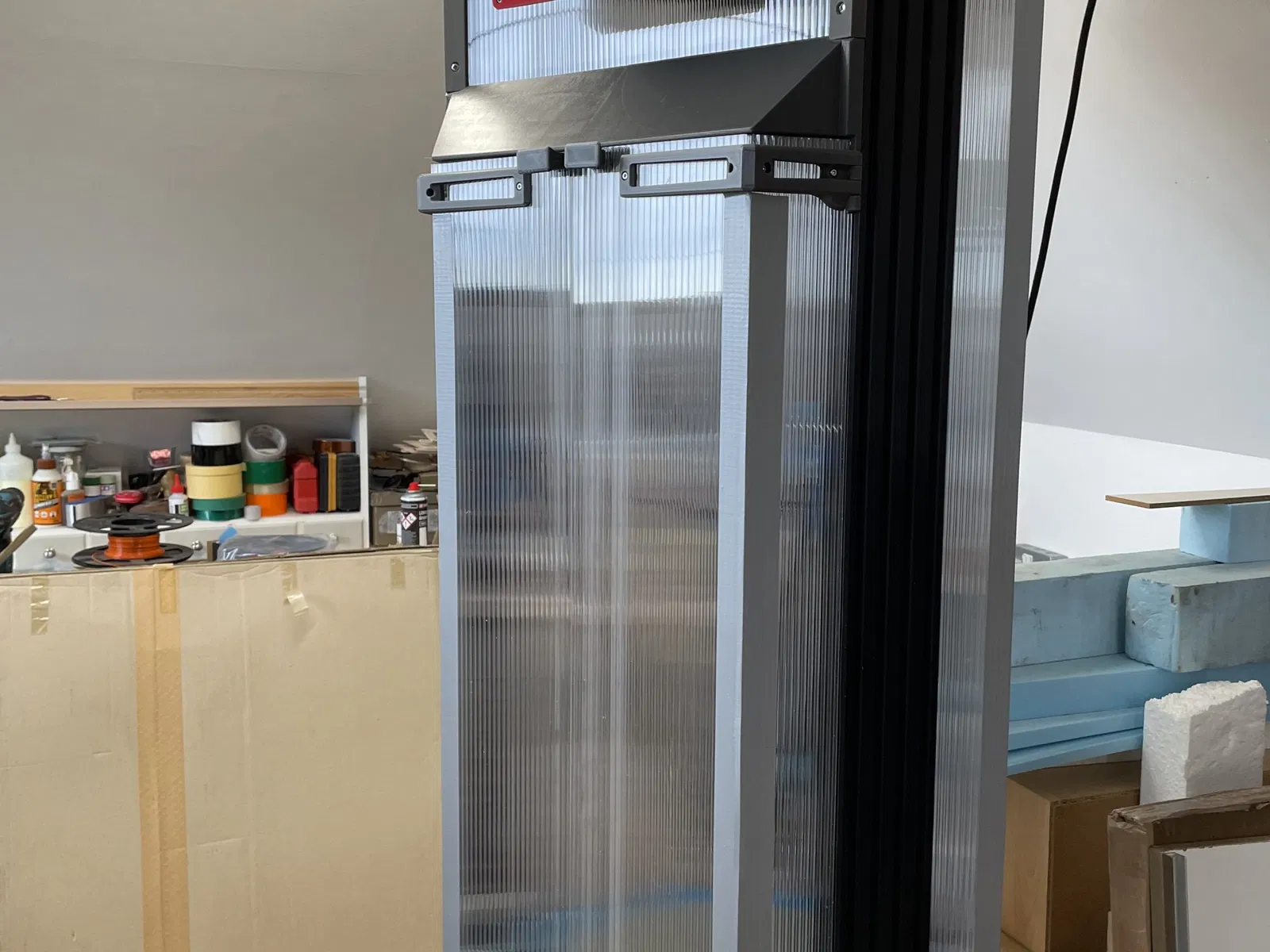

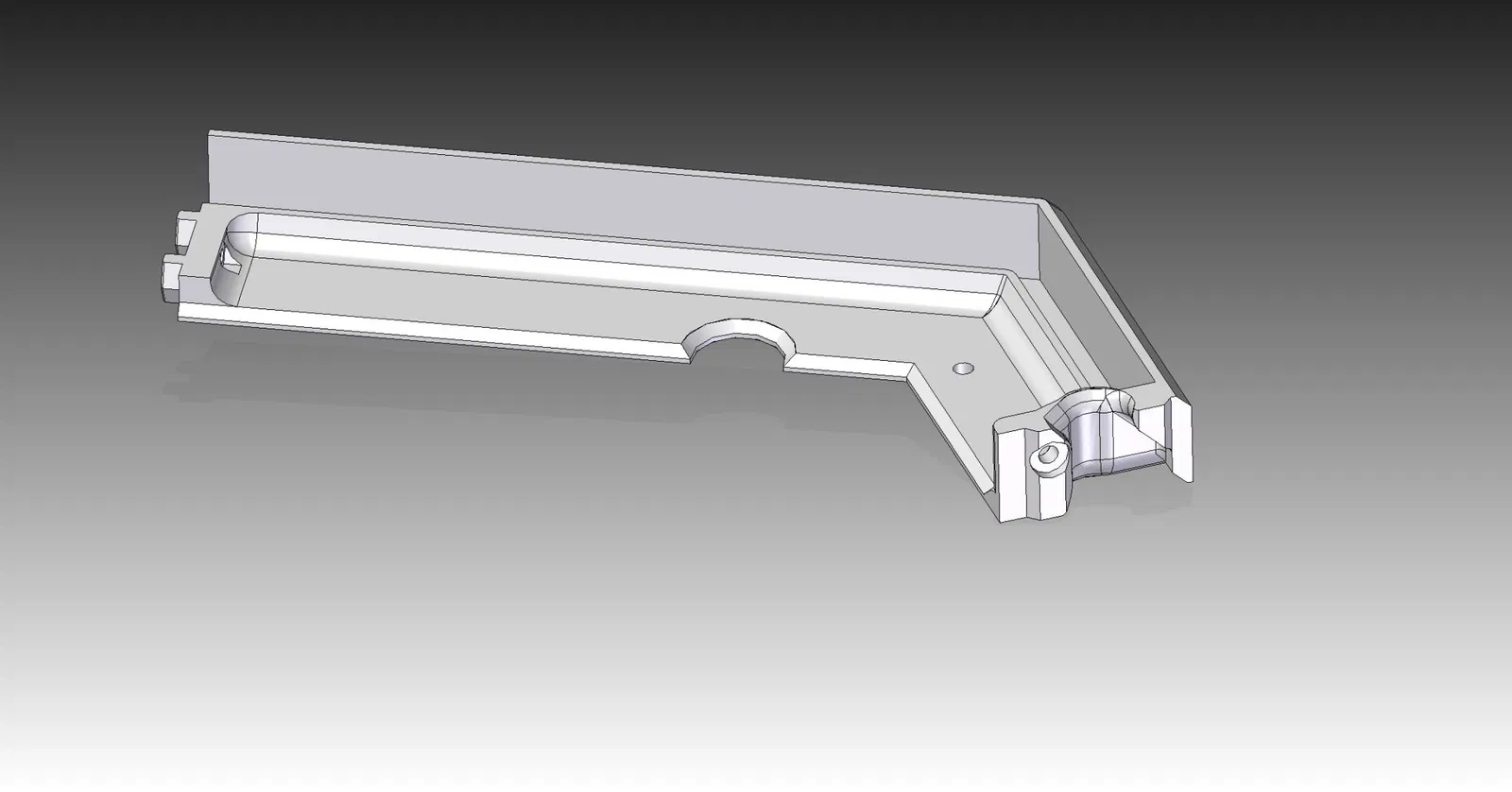

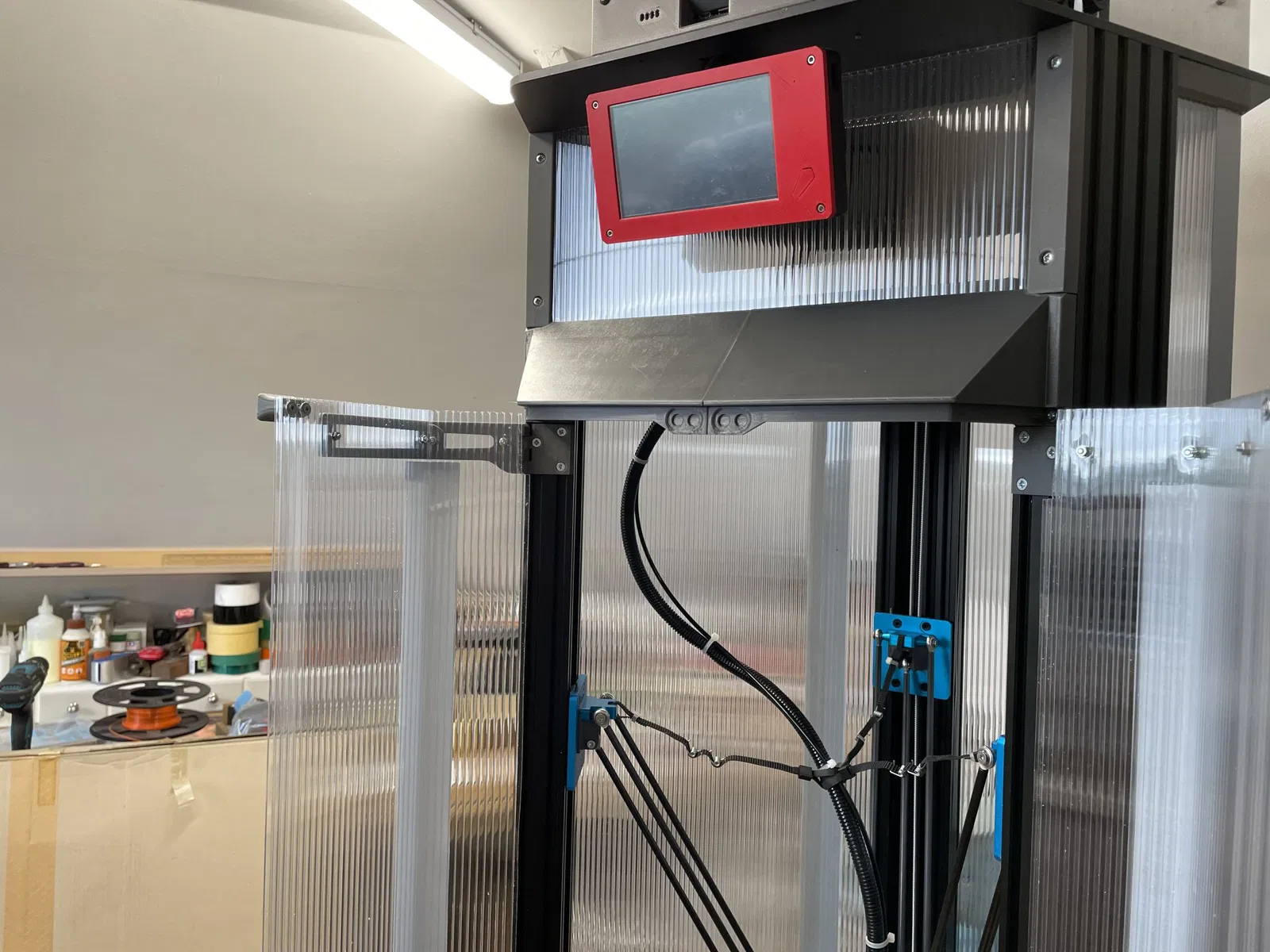

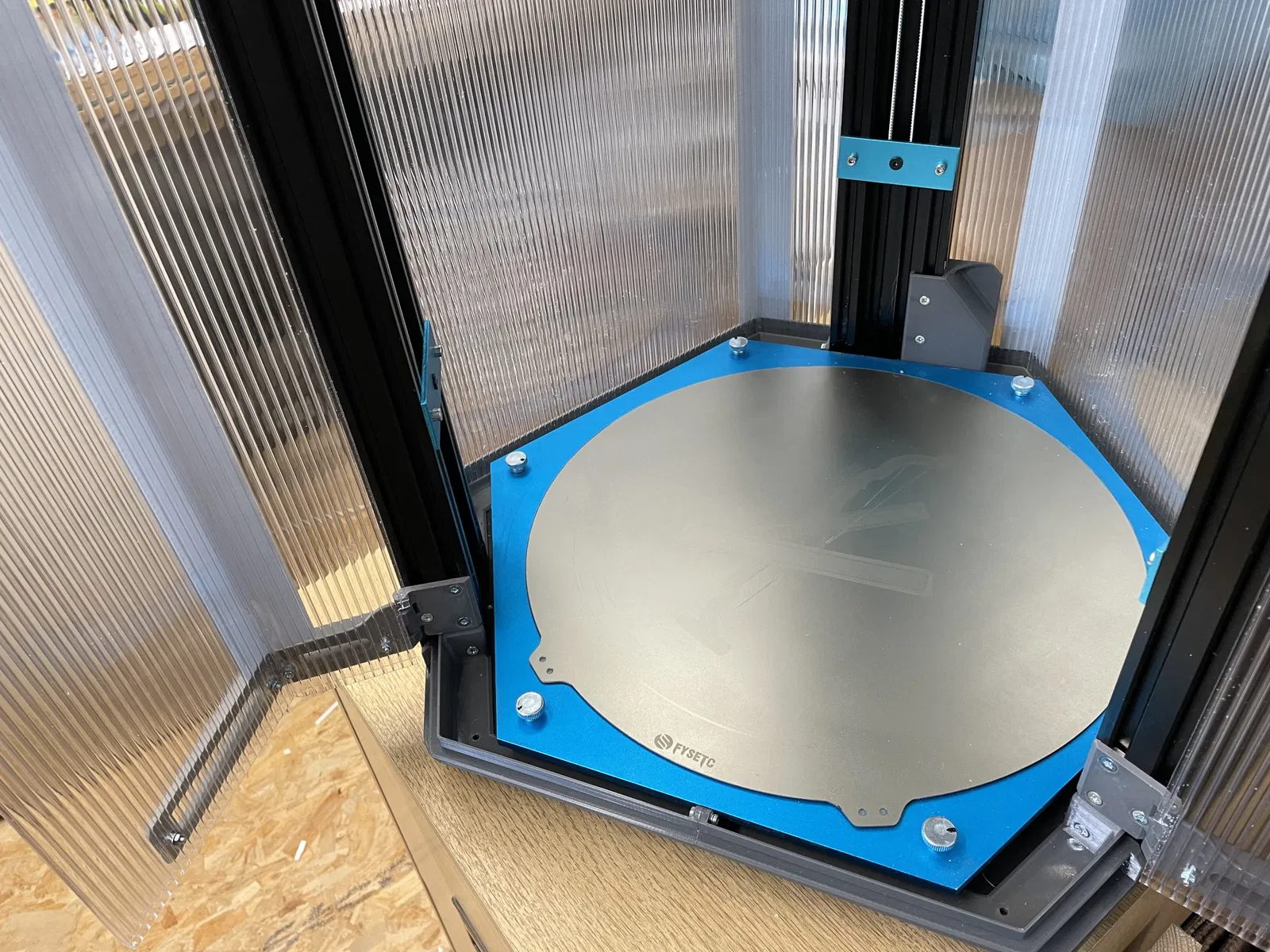

Thiết kế này dành cho một vỏ máy hoàn chỉnh cho Tevo Little Monster và sử dụng tấm lợp polycarbonate hai lớp dày ¼ inch (hoặc 6mm). Bạn sẽ cần một tấm 1Mx2M. Tôi cũng đã sử dụng tấm này cho cửa, nhưng nếu bạn cần tầm nhìn tốt, các tấm cửa phía trước có thể được làm bằng tấm polycarbonate hoặc acrylic trong suốt thay vì loại hai lớp.

Bạn cũng sẽ cần một ít thanh thép đường kính 3mm để làm chốt bản lề. Những thứ này có thể làm từ đinh dây thép tròn 3mm. Chiều dài hoàn thiện của chốt là 40mm, vì vậy đinh 2 inch là đủ.

các bộ phận riêng lẻ cho khung được bắt vít với nhau bằng vít & đai ốc đầu chảo M3 x 12. Tấm polycarbonate cũng được bắt vít vào bản lề với cùng kích thước vít. Bạn sẽ cần 24 cái.

Khung và bản lề được gắn vào TLM bằng vít đầu chìm M4 x 10 và đai ốc giữ M4. Bạn sẽ cần 44 cái.

Tôi đã dùng băng keo Duct tape/Gaffer tape dọc theo các mối nối của tấm poly. Đây là giải pháp tốt nhất sau khi thử gấp nó lại, thậm chí dùng nhiệt, nhưng không thành công!

Để in các bộ phận, không cần hỗ trợ. Góc nhô tối đa là 45 độ.

Tôi đã sử dụng PETG,

Chiều cao lớp 0.2mm

4 vòng tường

20% độ đặc ruột

4 lớp trên/dưới.

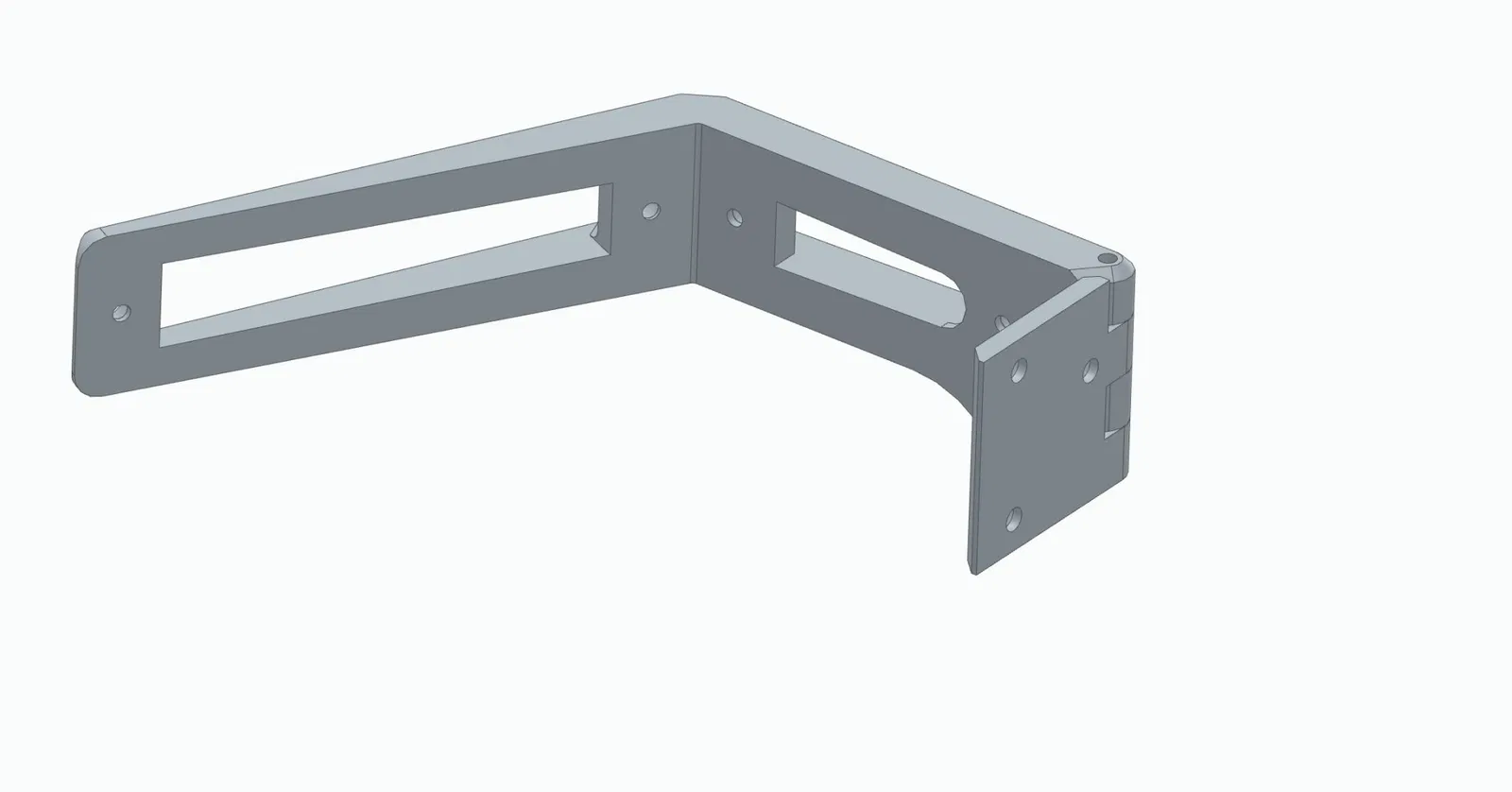

Tôi cũng đã sử dụng một viền 5mm với khoảng cách 0.05mm cho ‘Bản lề B có gân cửa’ và ‘Bộ phận hồi cửa trên’ vì chúng có diện tích tiếp xúc với bàn in nhỏ.

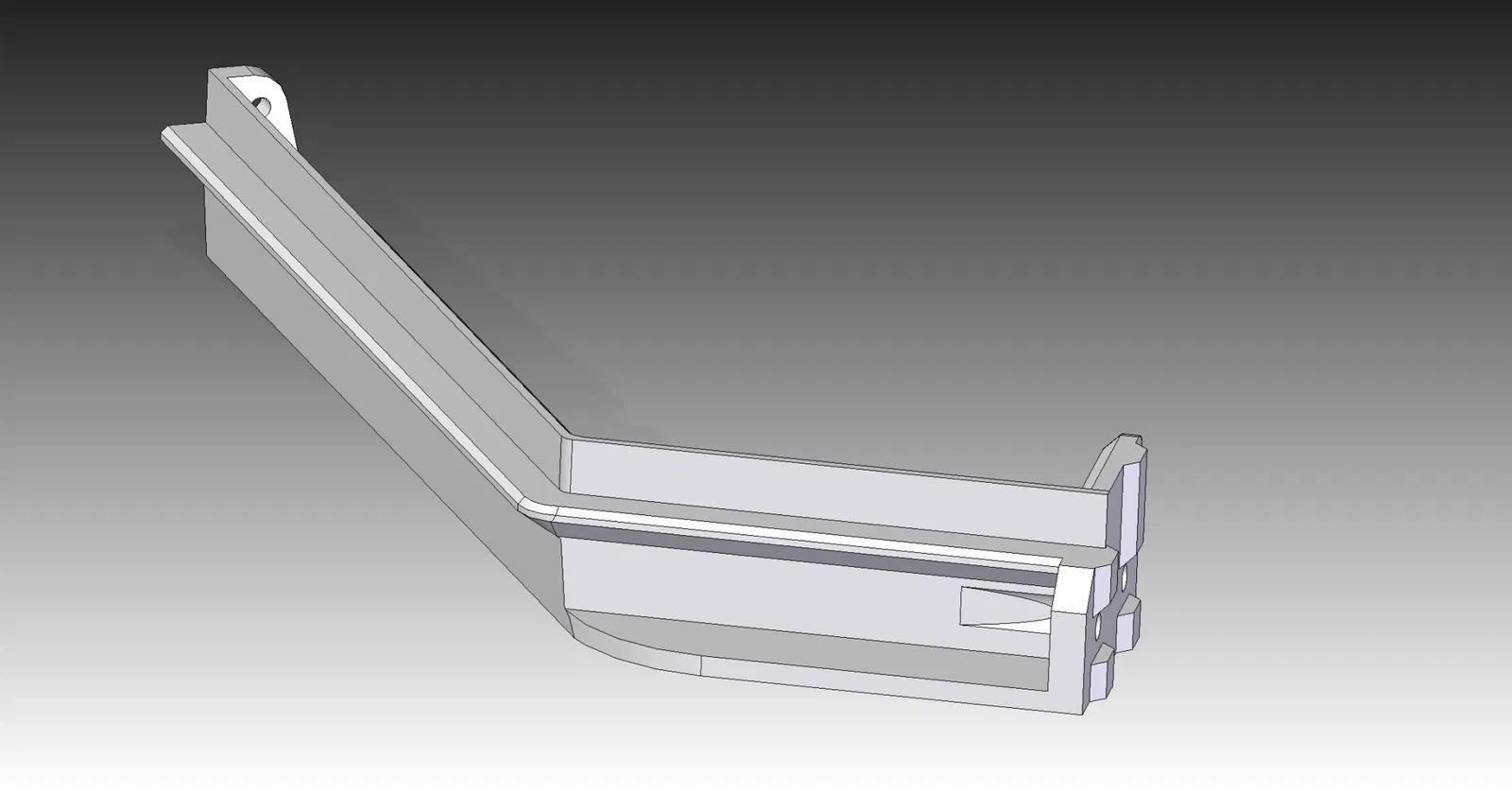

Lưu ý rằng các bộ phận hồi cửa trên được in với mặt phẳng lớn áp vào bàn in, vì vậy bạn sẽ thấy viền này không cần thiết. Tuy nhiên, có một phần nhỏ chỉ được nối với thân chính sau khoảng 12mm chiều cao in! Do đó, cần phải có viền.

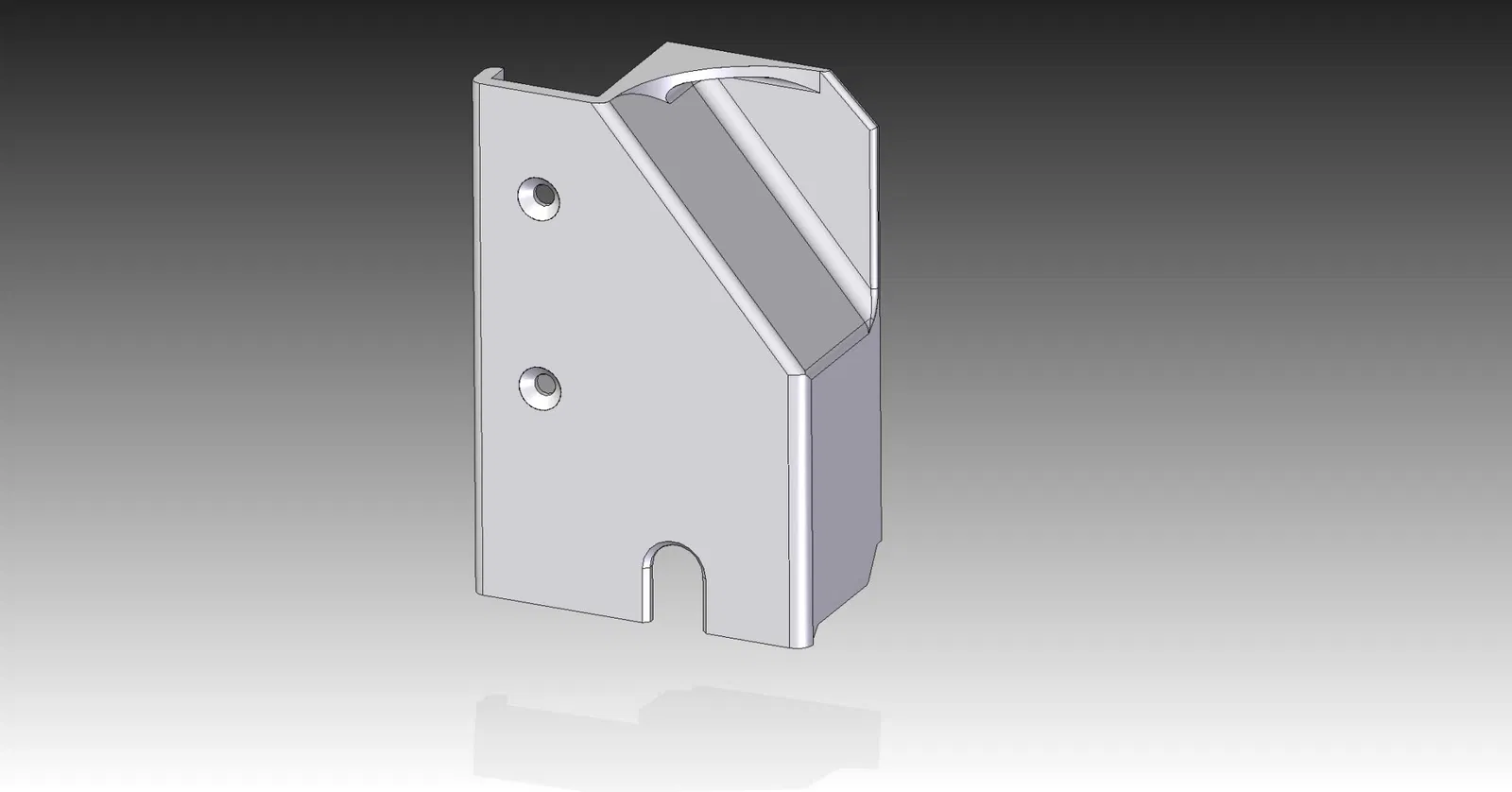

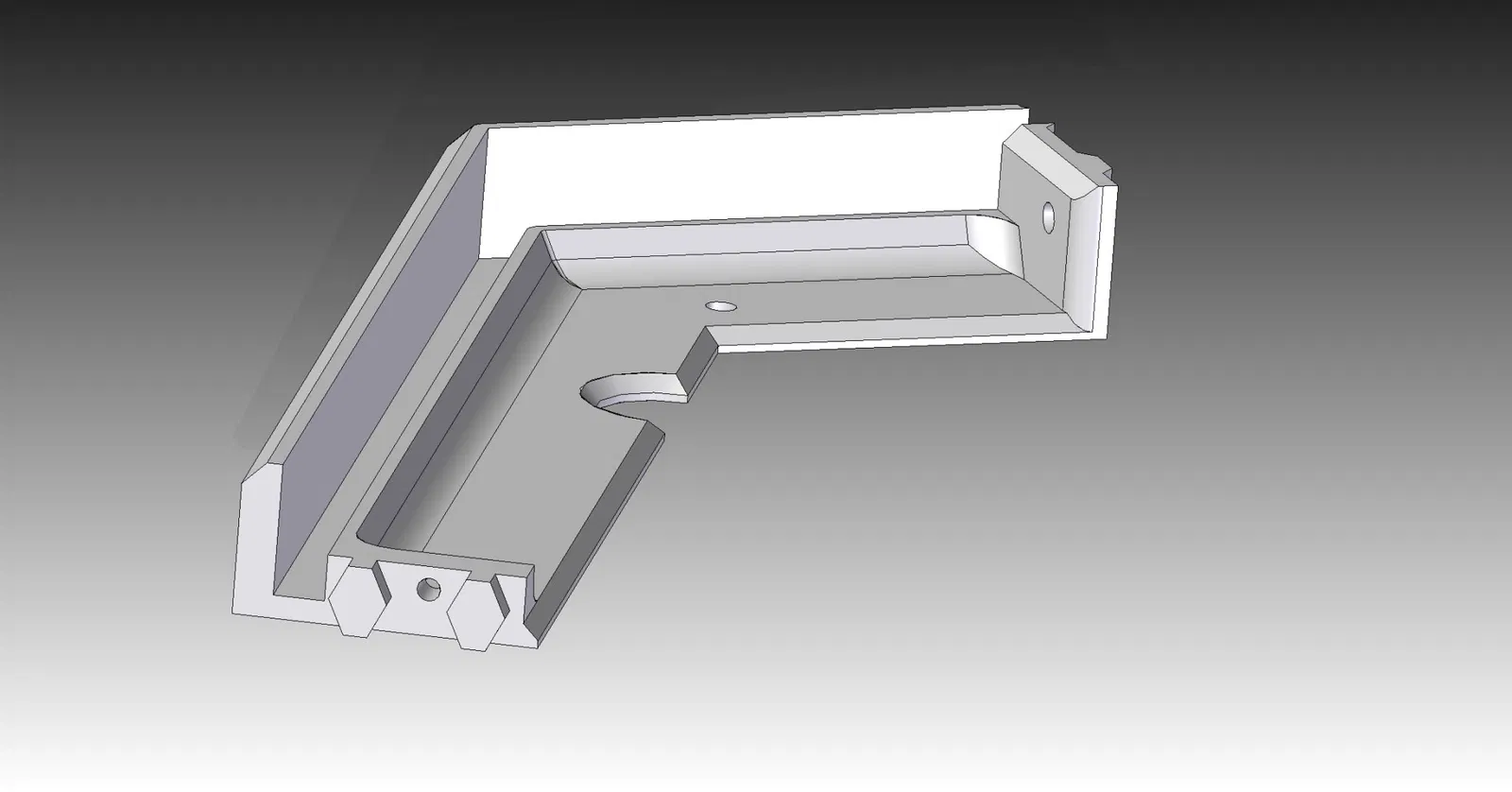

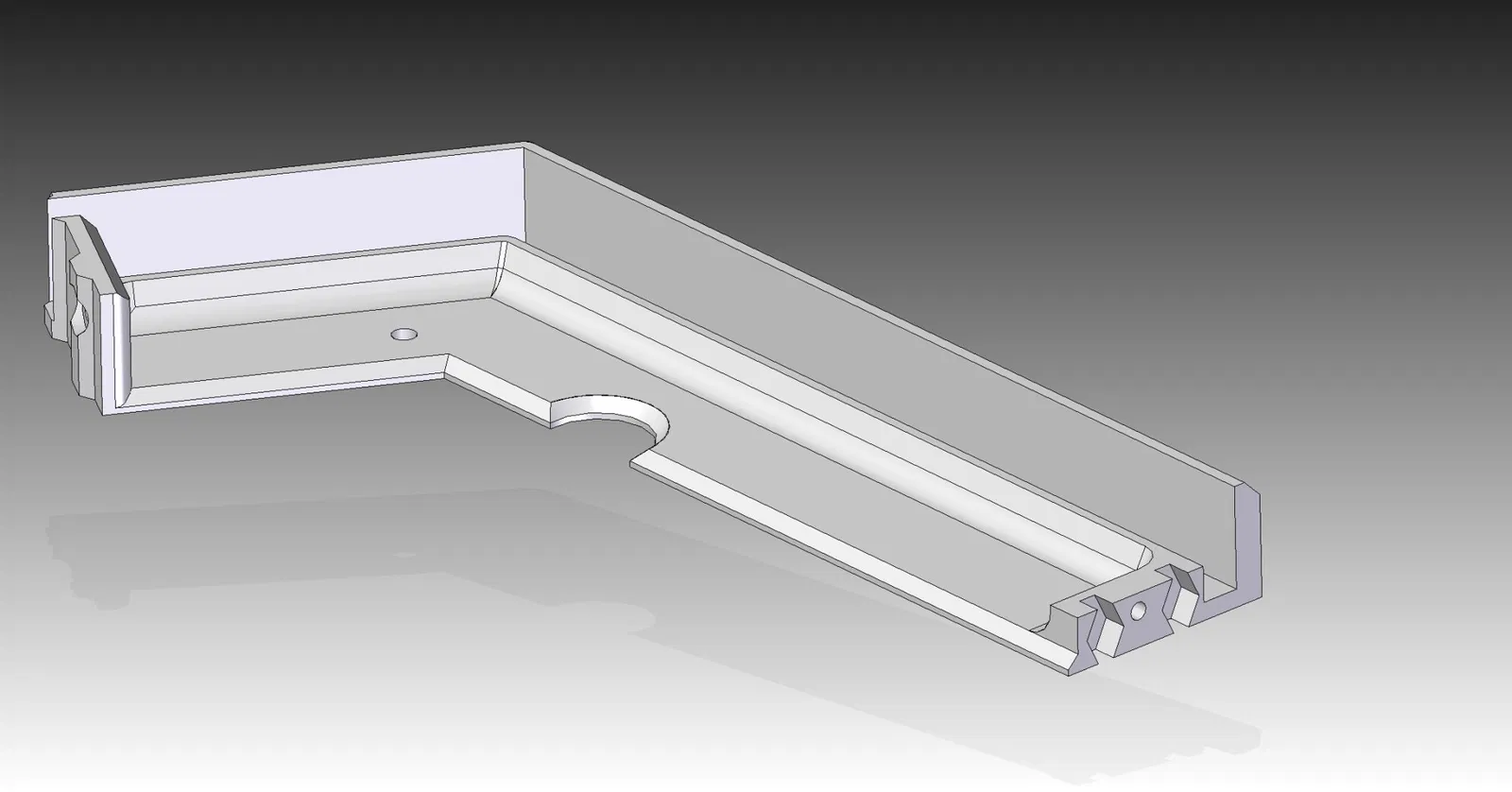

‘Khung M trên x1’ là một bộ phận đặc biệt cho phép dây cáp bàn in đi vào vỏ máy ở phía trên của thanh Z thẳng đứng, nơi dây cáp thường chạy. Sau đó, dây cáp được luồn vào khe đai ốc bên trong cùng của thanh nhôm định hình. Chúng đi ra ở đế và được che bởi bộ phận ‘Che cáp bàn nhiệt rev1’.

Hype bạn thấy cái này hữu ích, đặc biệt là khi sử dụng máy in cho những bản in cao! Vỏ máy này, cùng với bộ effector 3 tay của tôi, cho phép in các bộ phận có đường kính 330mm và chiều cao 500mm.
