Automated Zen - Modular

Tui bắt đầu cái dự án này hơn một năm trước và quyết định làm lại nó khi tui đã khá hơn về khoản mô hình hóa, à… tui vẫn chưa giỏi lắm đâu, nhưng thấy cái cuộc thi vườn thiền (zen garden contest) đã thúc đẩy tui thử lại.

Chỉnh sửa 11/12/23 Ngày mai tui sẽ thêm một cái cào cập nhật cho phiên bản nam châm, hiện tại nó chỉ hoạt động tốt nếu độ khít của trục bánh răng là hoàn hảo, cái cào mới sẽ ngăn chặn điều này.

• Tui đã thêm một phiên bản không dùng nam châm, chỉ cần lắp cái cào vào, sau đó trượt "bánh răng cào không nam châm" xuống dưới đáy bàn, rồi dán keo nếu cần.

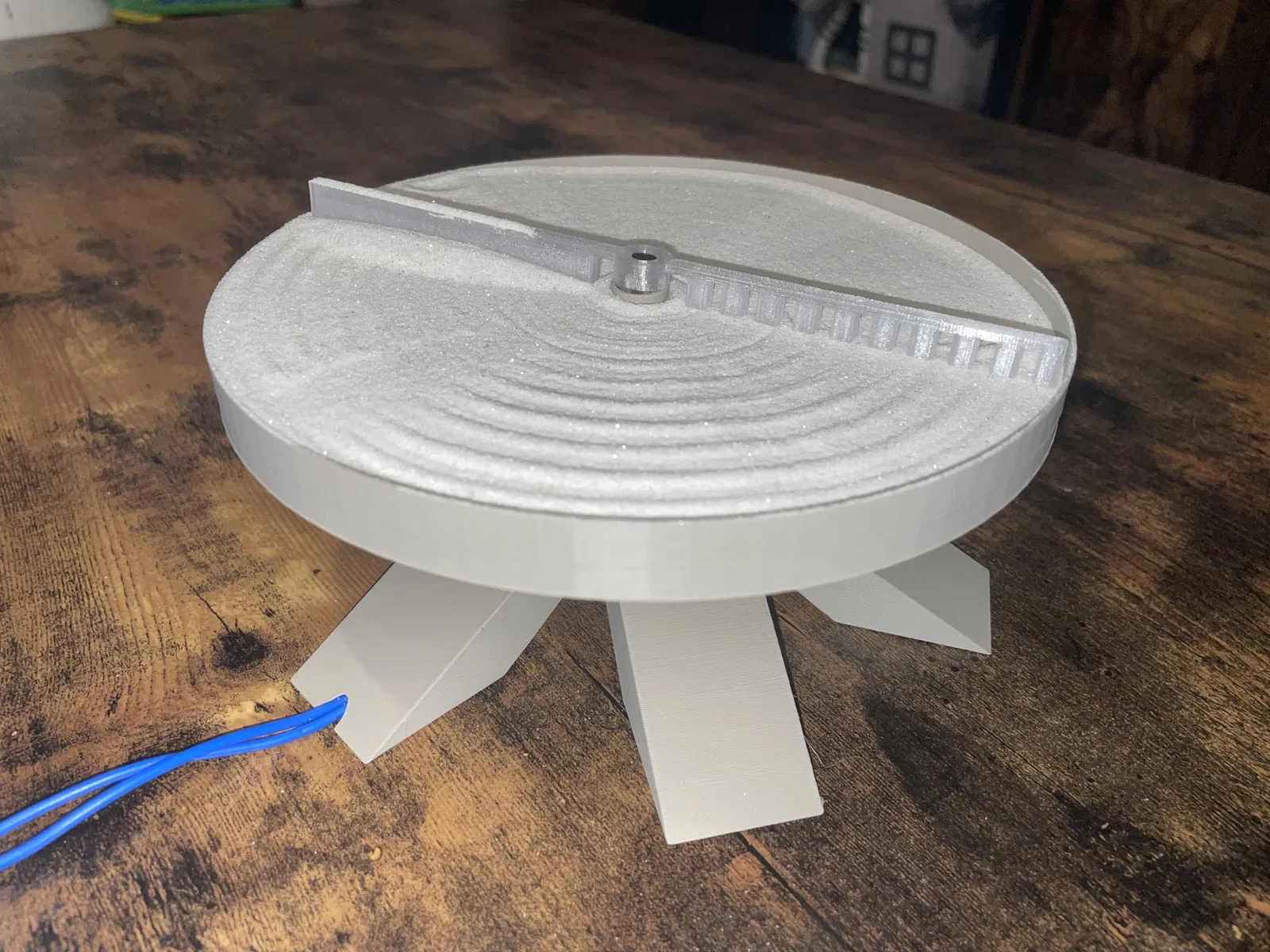

Cái cào được giữ vào trục bằng một vài nam châm 6x2 và một hệ thống khóa để chống trượt do mô-men xoắn.

hy vọng đâu đó trong tuần này tui sẽ thêm một vài cái cào nữa để các bạn có thể dễ dàng thay đổi chúng cho các hiệu ứng và cảm giác khác nhau!

Để giữ mọi thứ ở giữa và mô-men xoắn đều nhau, nó sử dụng hai bánh răng ở giữa để truyền chuyển động từ động cơ lệch tâm. Điều này cũng tạo ra một chút rung lắc cho động cơ khỏi bàn, nhưng có một chỗ cho trục kim loại gắn vào để đặt vào bàn.

Độ khít cho động cơ rất chặt chẽ, điều này để đảm bảo mô-men xoắn không làm nó lỏng ra. Nếu bạn đang sử dụng động cơ của hãng khác, bạn có thể muốn in với số lượng viền (perimeter) cao hơn để có nhiều chỗ để chà nhám.

Về mặt kỹ thuật, lỗ trên bàn là 10mm và do đó trục bánh răng phải khoảng 10 (cần phải khít để giữ mọi thứ đều nhau) nhưng vì lý do nào đó bàn in của tui đo được khoảng 10.7 nên tui đã thêm phiên bản 10.5 ở đây, và có thể sẽ thêm cả 11 nếu bạn muốn chà nhám cho vừa để đảm bảo độ khít hoàn hảo.

Nó được cấp nguồn bởi động cơ đồng bộ TYC, tui đã mua 3 cái trên Amazon kèm phích cắm với giá 20 đô và sẽ liên kết chúng ở đây một lát

https://www.amazon.com/Synchronous-Synchron-Turntable-Direction-Hand-Made/dp/B07JQLCMX4/ref=sr_1_2_sspa?keywords=synchronous+motor&qid=1699832891&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1
