Đầu dò điện (nam châm)

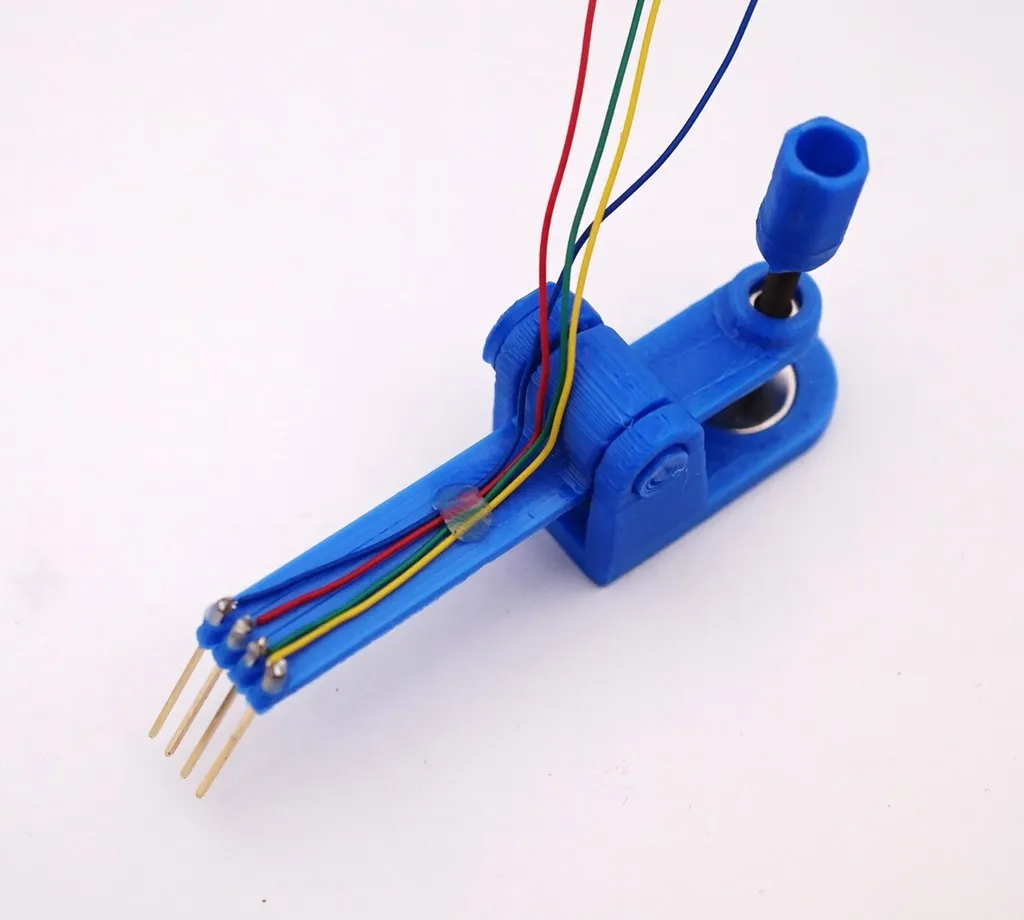

Thiết kế này là một đế giữ đầu dò nam châm để tiếp xúc với miếng đệm PCB một cách đơn giản nhưng đáng tin cậy. Tôi thiết kế nó vì tôi cần kết nối 8 miếng đệm trên một mẫu duy nhất và tôi không có đủ đầu dò.

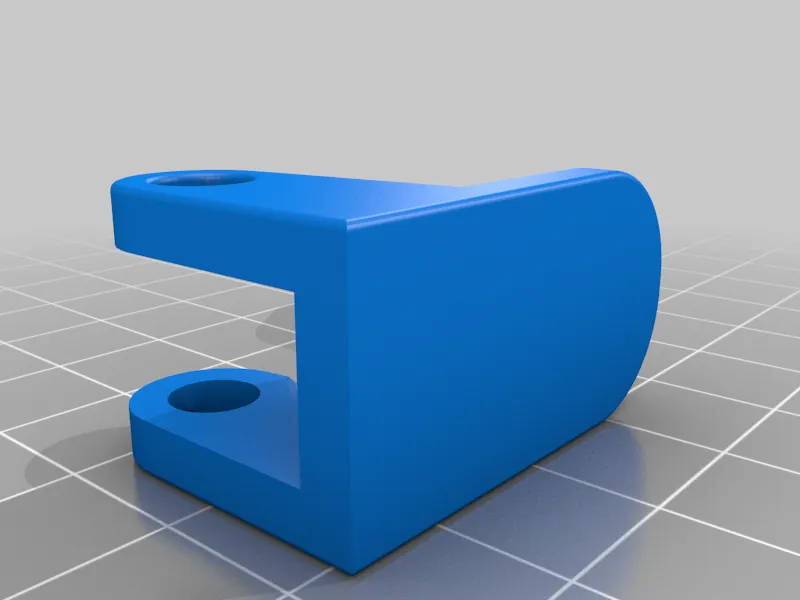

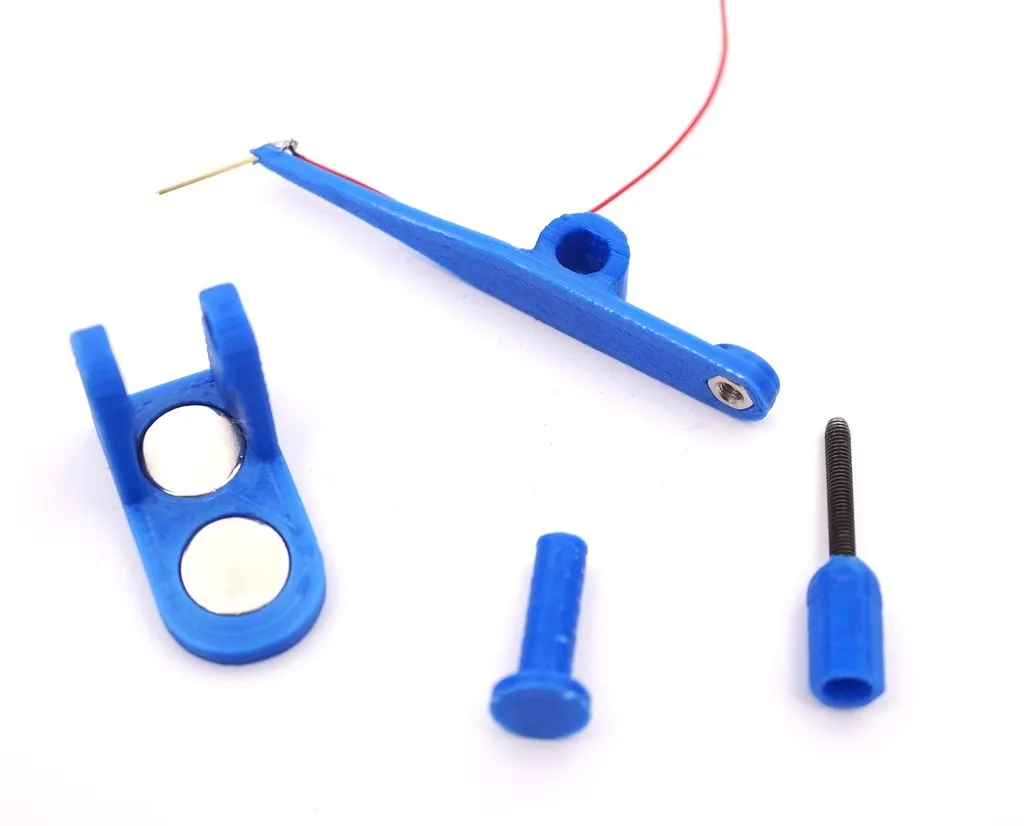

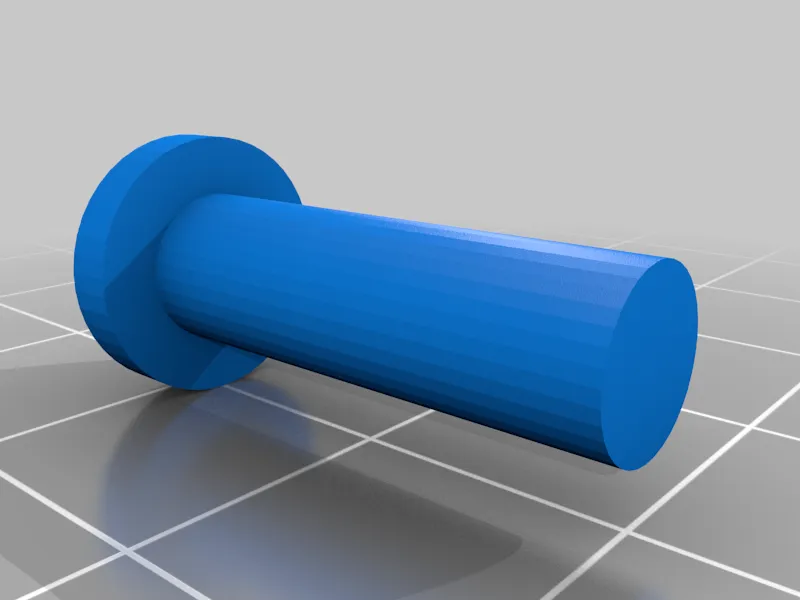

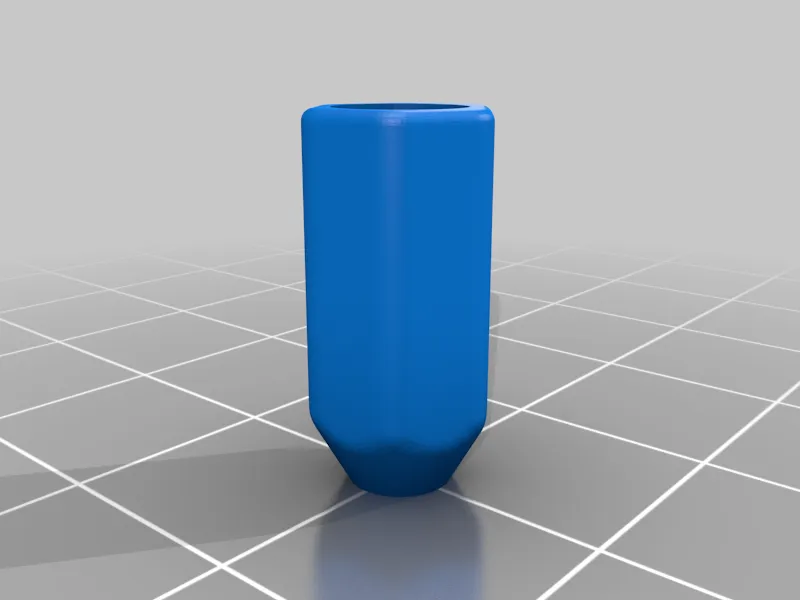

Nó sử dụng một vít M3 duy nhất để điều khiển sự xoay của cánh tay và tiếp xúc của nó với miếng đệm. Toàn bộ đầu dò phải được định vị thủ công. Thiết kế của tôi sử dụng 2 nam châm tròn đường kính 12mm (độ dày từ 2 đến 3 mm là ổn) để gắn vào đế sắt. Tùy chọn, bạn có thể sử dụng một miếng nhựa cứng mỏng với nam châm bên dưới làm đế.

Tôi làm đầu dò từ chân tiếp xúc tiết diện vuông dày 0,64mm dài 18mm. Dây được giữ bằng một giọt keo nóng chảy.

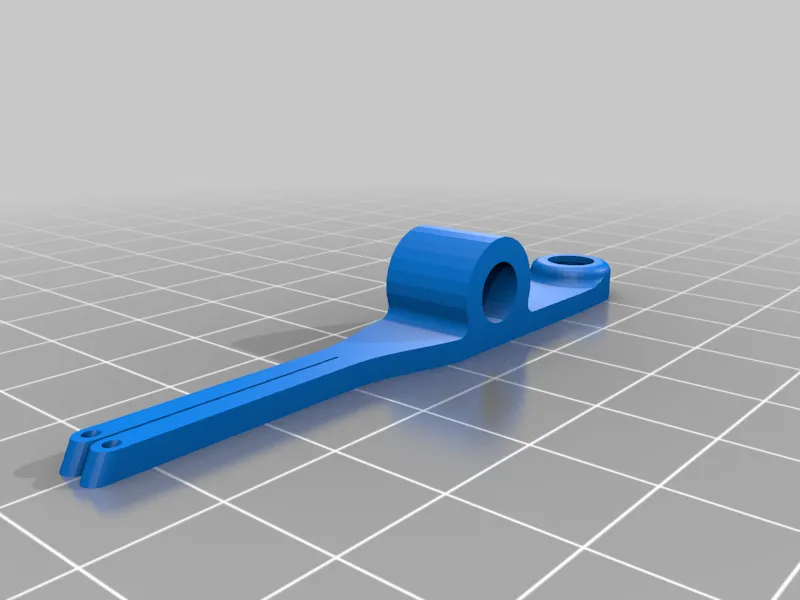

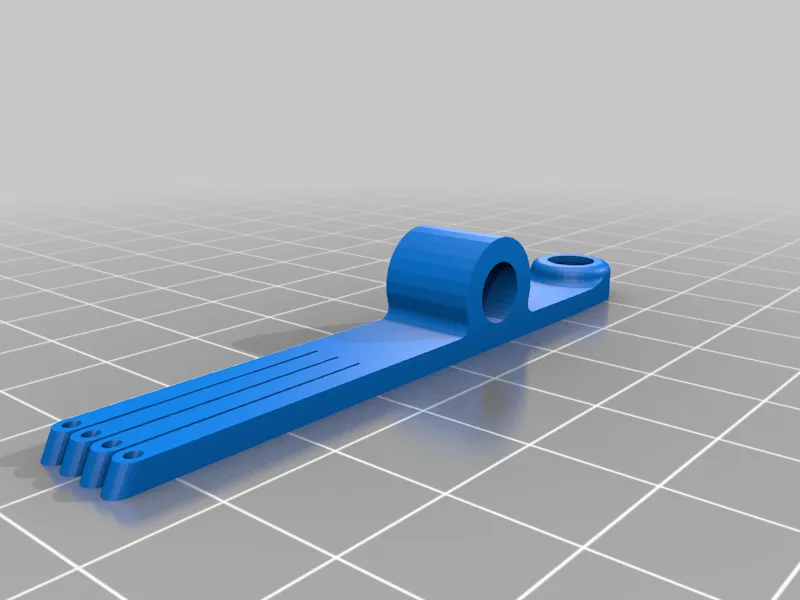

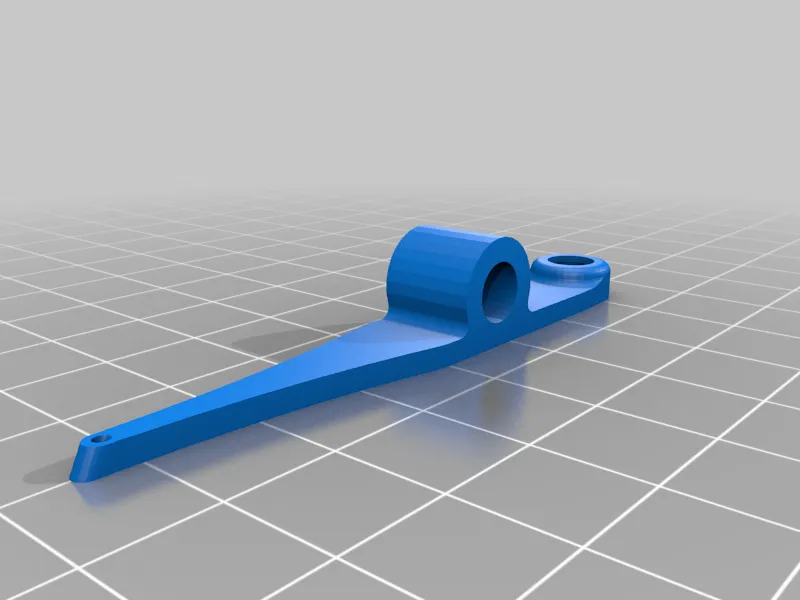

Bạn có thể tìm thấy ở đây 3 phiên bản của cánh tay đầu dò: V1, V2 và V4 tùy thuộc vào số lượng đầu dò ở cuối cánh tay. Trong V2 và V4, mỗi đầu dò có một đòn bẩy riêng để tạo độ đàn hồi và đảm bảo tiếp xúc đáng tin cậy. Khoảng cách giữa các đầu dò là 2,56 mm tiêu chuẩn. Để lắp đặt chính xác, bạn có thể đặt các đầu dò xuyên qua các lỗ của cánh tay, đặt tất cả chúng vào đầu nối cái và thổi một ít khí nóng vào cánh tay nhựa (bạn có thể sử dụng máy thổi khí nóng hoặc bật lửa). Điều này sẽ làm chặt nhựa xung quanh các đầu dò và cố định chúng vào đúng vị trí, nhưng hãy cẩn thận để không làm quá nóng bộ phận.

Sử dụng một vít M3 bằng sắt (sắt từ) chứ không phải bằng thép không gỉ để nam châm có thể giữ cánh tay lên khi không sử dụng. Bạn cũng có thể đặt vít vào máy khoan và dùng dũa để làm tròn đầu để có chuyển động nhất quán hơn của cánh tay.
