Giá Đỡ Tinh Thể Kyber - Star Wars Galaxy's Edge - Phiên Bản 3, 6 và 7 Khe

Chỉnh sửa từ https://www.thingiverse.com/thing:3844212 để thêm các kích thước khác nhau và đèn điều khiển bằng Arduino.

Cập nhật cuối cùng: Cuối cùng cũng sơn xong đế đèn LED hoạt hình mà mình in. Đã tải ảnh lên. Video ngắn về nó đây: https://www.youtube.com/watch?v=O81I9WMjPQw Trông đẹp hơn khi nhìn trực tiếp. Máy ảnh điện thoại làm màu sắc trông kỳ lạ.

Hoàn thành bằng Smooth-On XTC3D, sau đó chà nhám khô bằng giấy nhám hạt 240. Sau đó sơn lót bằng bình xịt sơn lót Rustoleum 2X Ultra Cover. Các chỗ trũng và vết xước được lấp đầy bằng bột trét 3M Acryl-red spot putty. Sau đó chà nhám khô, sơn lót, lấp đầy, chà nhám, sơn lót, v.v. cho đến khi mịn. Phủ vài lớp sơn xịt MTN PRO Metallic Spray Paint màu Metallic Aluminum. Sau đó làm cũ bằng cách pha loãng một ít sơn acrylic màu đen cơ bản. Phết đều lên bề mặt bằng cọ, để khoảng 30 giây rồi lau cho đến khi đạt được hiệu ứng cuối cùng. Sau đó được phủ nhiều lớp sơn phủ mờ MTN PRO Acrylic Spray Varnish. Tất cả các bộ phận điện tử đã được tháo ra. Tất cả các bộ phận được sơn và làm cũ riêng lẻ. Tôi chọn dán các đế giữ tinh thể bằng keo siêu dính.

Cập nhật 19/05/20: Cập nhật mã Arduino để sử dụng cho cả hai phiên bản 6 và 7 tinh thể. Giả định bạn sử dụng chân 2 cho đường dữ liệu LED và dây nối để pixel ngoài cùng bên trái là pixel đầu tiên của bạn. Chọn 6 hoặc 7 dựa trên số lượng LED của bạn và sau đó chọn chế độ nhấp nháy hoặc ổn định tùy thuộc vào những gì bạn muốn. Tôi nghĩ chế độ ổn định sẽ là một phương án dự phòng tốt nếu chế độ nhấp nháy gặp lỗi trên bo mạch nano của bạn. Đặt nội dung của tệp zip vào thư mục Arduino của bạn.

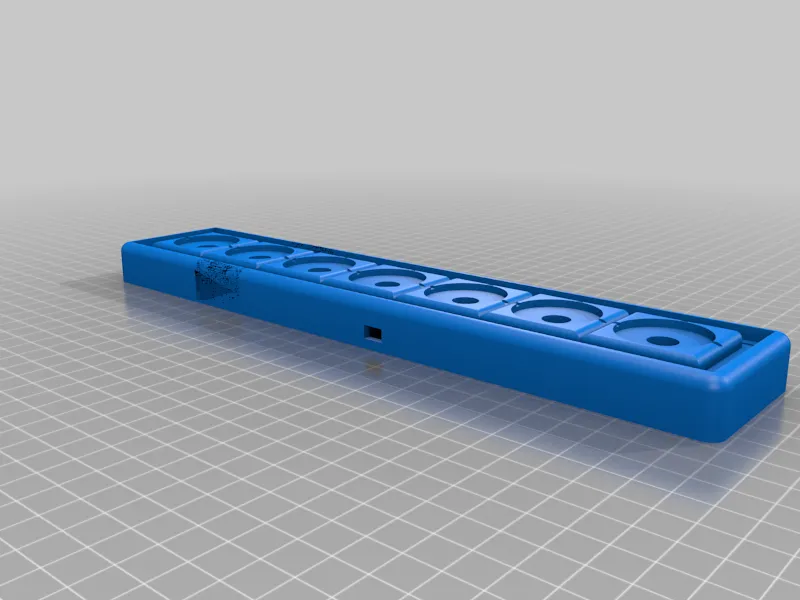

Cập nhật 18/05/20: Theo yêu cầu, tôi đã thêm phiên bản 7 khe cắm cho đế RGB hoạt hình bằng Arduino.

Cập nhật 18/04/20: Thêm phiên bản 3 khe cắm theo yêu cầu.

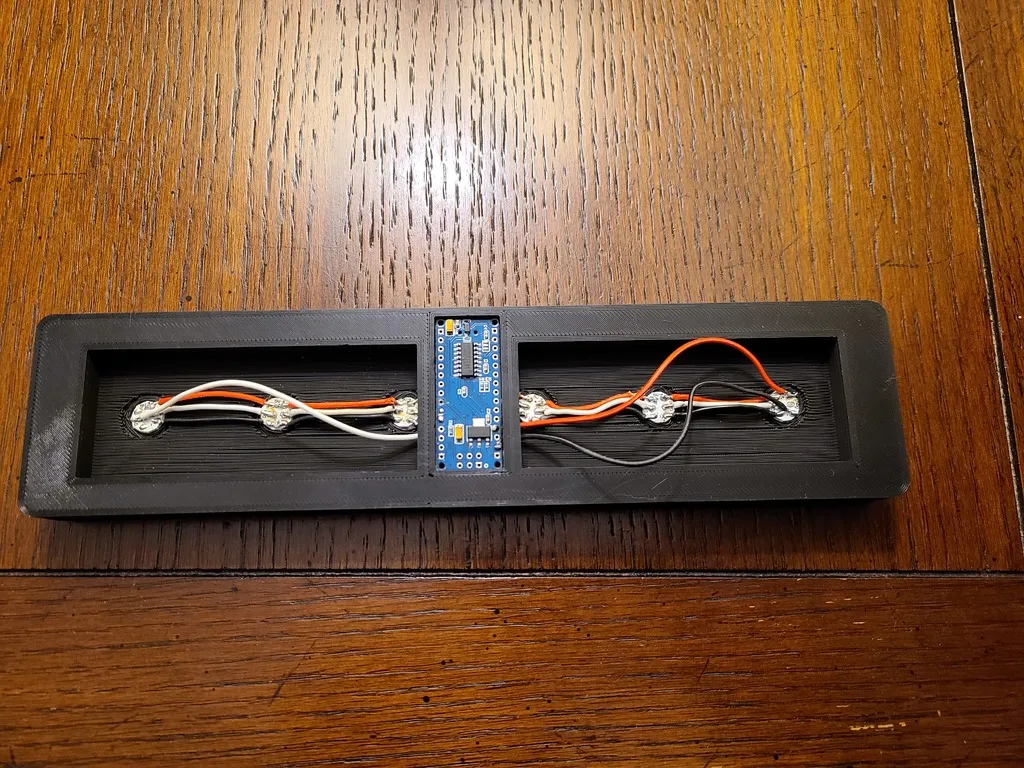

Cập nhật 11/03/20: Được rồi, cái này không tốn nhiều thời gian như tôi mong đợi. Tôi đã tải lên một phiên bản để sử dụng đặc biệt với bo mạch arduino nano và bảng mạch nút bấm Neopixel. Ngoài ra còn có tệp ino chứa mã được sử dụng để hoạt ảnh các pixel.

Xem trước video hoạt ảnh: https://www.youtube.com/watch?v=s6TjHLMvfag

(Màu sắc trông đẹp hơn nhiều khi nhìn trực tiếp. Điện thoại của tôi không thể xử lý được độ sáng của đèn LED)

Neopixels có thể mua tại đây: https://www.adafruit.com/product/1612 Hoặc tại đây (khả năng cao là adafruit hết hàng): https://www.digikey.com/product-detail/en/adafruit-industries-llc/1612/1528-1196-ND/5353656

Arduino Nano của bên thứ ba không chính thức có thể mua tại đây: https://www.aliexpress.com/item/32242048437.html?spm=a2g0o.productlist.0.0.3f7d2dcfBBv1Ct&algo_pvid=a6a42fb4-6725-46c9-be40-c63bd5d8252b&algo_expid=a6a42fb4-6725-46c9-be40-c63bd5d8252b-2&btsid=0be3743615839410513216926e2f2d&ws_ab_test=searchweb00,searchweb201602,searchweb201603_

Lưu ý: Không thể đảm bảo chất lượng của những sản phẩm này. Tôi đã mua 5 cái từ một nguồn khác trên Banggood cách đây một thời gian. Tôi nghĩ rằng một cái đã bị lỗi nhưng cái còn lại mà tôi đang sử dụng vẫn hoạt động tốt.

Đế được thiết kế lại có kích thước để vừa khít với đèn LED và bo mạch Arduino. Các sai lệch khi in của bạn có thể dẫn đến việc quá chặt hoặc quá lỏng. Hãy nhắn tin cho tôi và tôi có thể điều chỉnh nếu cần. Có các vị trí trong khe cắm bo mạch được thiết kế để chấp nhận vít tự khai thác M1-M1.5 nếu bạn muốn cố định bo mạch bằng vít. Nhưng điều này chưa được kiểm tra vì đế của tôi đã khá khít rồi. Các nắp che lỗ là tùy chọn và dự định được in hai lần để đặt vào không gian nơi đèn LED được lắp để che chúng.

Một lần nữa, xin lưu ý rằng ngay cả khi tôi làm cho nó hoạt động, nó có thể không hoạt động với bạn. Như tôi đã giải thích bên dưới, cái này dường như hoạt động trên bo mạch Nano và thất bại trên Trinket M0 và Arduino Micro và tôi vẫn HOÀN TOÀN KHÔNG biết tại sao. Bạn có thể tốt hơn nếu sử dụng đế gốc và dải đèn LED thông thường nhưng tôi nghĩ mình nên chia sẻ bản sửa đổi của tôi nếu bạn muốn thử.

Cập nhật 10/03/20: Xin lỗi vì đã mất nhiều thời gian. Việc làm cho đèn RGB hoạt động đã gây khó khăn hơn tôi mong đợi. Tin tốt và tin xấu. Tin tốt là cuối cùng tôi đã làm được. Tin xấu là tôi không thể làm cho nó hoạt động đúng trên bất kỳ bo mạch nào khác ngoài bo mạch arduino nano hàng nhái mà tôi đã sử dụng ban đầu. Để giảm chiều cao của mô hình này, tôi đã thử Arduino Micro và Adafruit Trinket M0. Trong cả hai trường hợp, đèn LED đều bị lỗi màu rất nặng. Khi chúng nhấp nháy, chúng hiển thị màu sắc ngẫu nhiên không chính xác. Thậm chí tệ hơn nếu tôi chọn màu trắng, màu này hoặc bị lỗi màu hoặc thậm chí không sáng lên một cách đáng tin cậy. Mã là như nhau trên tất cả các bo mạch và không cần phải điều chỉnh cho từng bo mạch. Tôi đã sử dụng một số nguồn điện có dung lượng lên tới 3.5A. Các mod diễn đàn Adafruit đã giúp tôi khắc phục sự cố dường như đã đi đến kết luận rằng tín hiệu xung nhịp do các bo mạch Arduino tạo ra không thực sự chính xác và có thể chỉ là may mắn mà tôi làm được trên bo mạch mà tôi đã thử.

Vì vậy, tại thời điểm này, tôi nghĩ rằng tôi sẽ đăng hai phiên bản của bản sửa đổi này. Một đế 6 khe cắm tiêu chuẩn không thay đổi so với bản gốc và một phiên bản dành cho phương pháp arduino + nút bấm neopixel này. Tôi nghĩ rằng tôi thực sự có thể giảm vài mm khỏi mô hình tôi đã đăng ban đầu bằng cách định hướng lại và điều chỉnh một chút. Tôi cũng sẽ đăng tệp INO. Tuy nhiên, việc sử dụng phương pháp arduino sẽ là rủi ro và chi phí của riêng bạn vì tôi không biết liệu nó có thể được lặp lại hay không. Tuy nhiên, có lẽ ai đó sẽ tìm ra chỗ tôi đã sai.

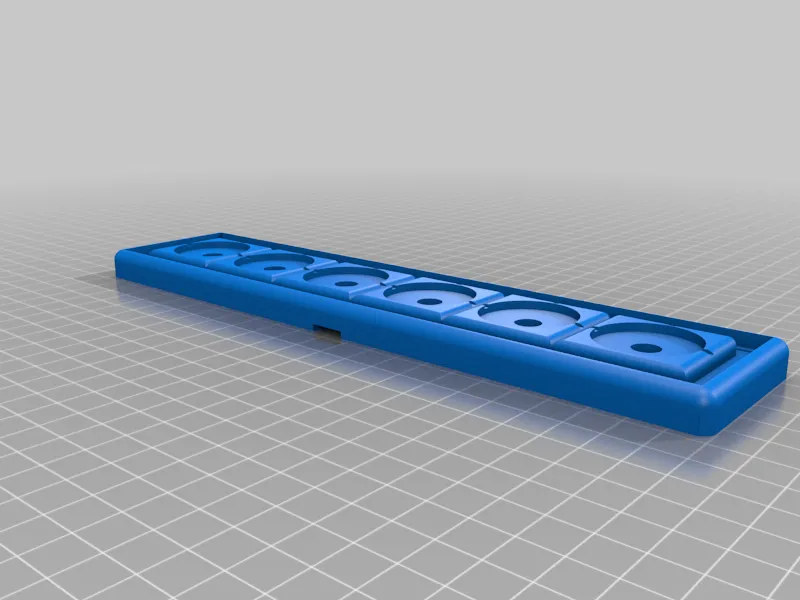

Một phiên bản 6 khe cắm tiêu chuẩn hiện đã được đăng. Một phiên bản với vị trí lỗ dây ban đầu và một phiên bản mà tôi đã di chuyển nó ra phía sau. Tôi sẽ cập nhật sớm (có lẽ trong vòng một tuần hoặc lâu hơn) với phiên bản arduino + neopixel cuối cùng.

Chỉnh sửa: Đã thay đổi thành "đang trong quá trình hoàn thành" vì thành thật mà nói tôi chưa hoàn thiện thiết kế của mình. Nếu bạn chỉ muốn một giá đỡ cơ bản có thể nhét đèn LED vào, thì cái này sẽ hoạt động tốt và như tôi đã nói bên dưới, một phương pháp thô để cắt bớt chiều cao theo nhu cầu của bạn là chỉ cần cắt ngắn nó trong phần mềm slicer của bạn nhưng bạn có thể hoặc không thể làm mất lỗ cắm dây nguồn. Tôi vừa nhận ra rằng Adafruit Trinket M0 hoàn hảo cho việc này và sẽ cho phép tôi giảm chiều cao đáng kể. Vì vậy, khi tôi hoàn thiện điều đó, tôi sẽ tải lên một mô hình cập nhật thứ hai.

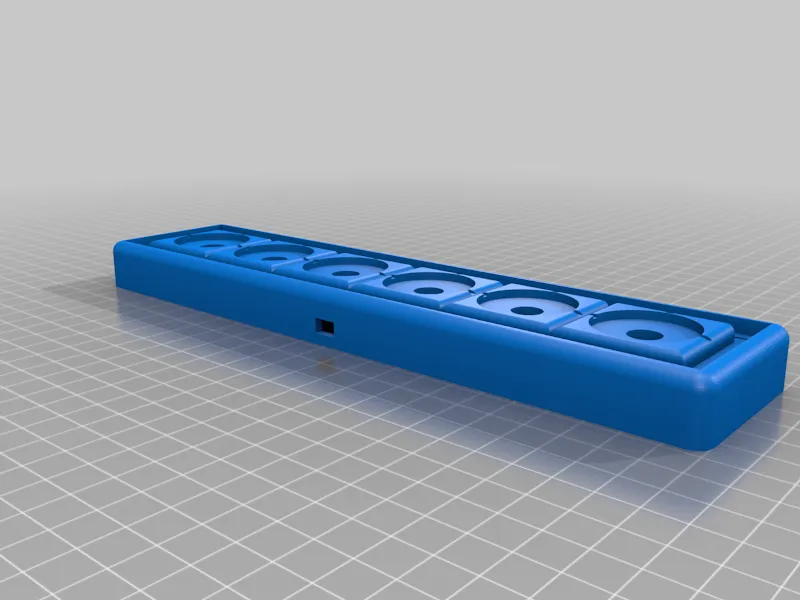

Chỉ sửa đổi một chút so với bản gốc để giảm số lượng khe cắm tinh thể xuống còn 6. Tôi đã không lấy được một chiếc màu đen khi đến Galaxy's Edge và không có ý định trả tiền mua nó trên eBay. Tôi cũng đã thay đổi một số chi tiết bên trong bên dưới để phù hợp với phương pháp chiếu sáng của tôi vẫn đang trong quá trình phát triển, sử dụng neopixels và arduino nano để làm cho chúng nhấp nháy. Vì vậy, cái này có thể cao hơn một chút so với bản gốc. Tôi cũng đã loại bỏ khe lõm bên trong cho dải LED vì tôi không bao giờ có thể gỡ bỏ các bộ phận hỗ trợ nhưng nó vẫn rất hữu dụng với bất kỳ đèn LED nào bạn chọn và bạn có thể sử dụng phần mềm slicer của mình để cắt ngắn nó. Tuy nhiên, hãy để lại một bình luận nếu bạn muốn tôi khôi phục tệp của mình về thiết kế gốc. Tôi in cái này với các bộ phận hỗ trợ được in nghiêng 45 độ so với mô hình. Đảm bảo bạn bật hỗ trợ cầu nối hoặc slic3r có thể sẽ không bao giờ tạo ra chúng.
