Flip Stop Cho Rãnh 4040

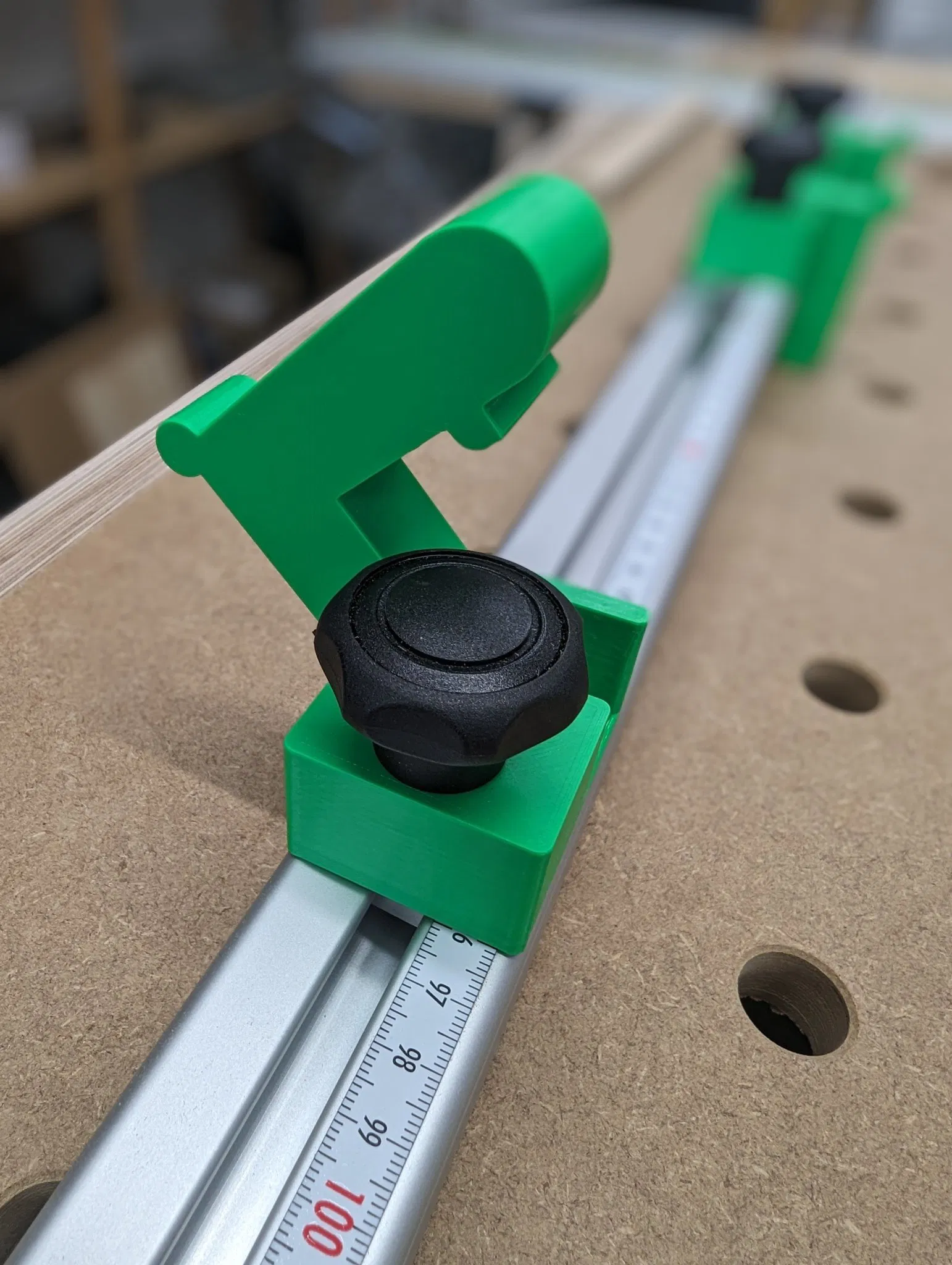

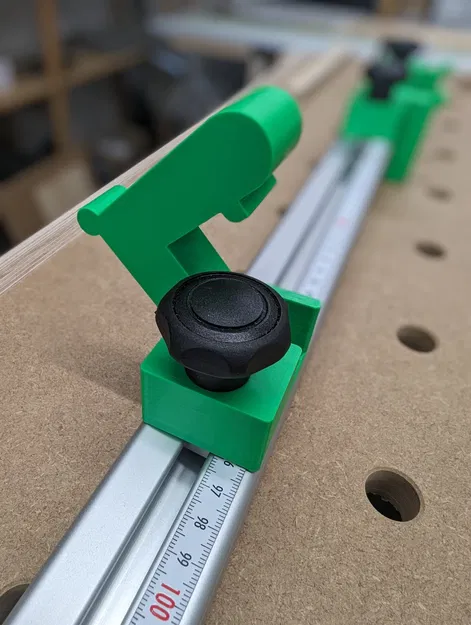

Đây là một cái flip stop hay fence stop cho hệ thống DIY bạn có thể làm để dùng trên bàn làm việc MFT. Được thiết kế chắc chắn để không bị cong, nó có độ khít bản lề chặt chẽ (0.3mm) để không bị lung lay. Các lỗ M5 được cố tình làm nhỏ hơn để bạn có thể tùy chỉnh lại kích thước.
Mô tả
Đây là một cái flip stop cho hệ thống DIY của mình dùng trên bàn làm việc MFT.
Vì mình dùng lỗ tròn 20mm trên bàn làm việc nên cái flip stop chỉ rộng 40mm thôi, để nó có thể di chuyển qua mấy cái chốt giữ thanh ray dài hơn.

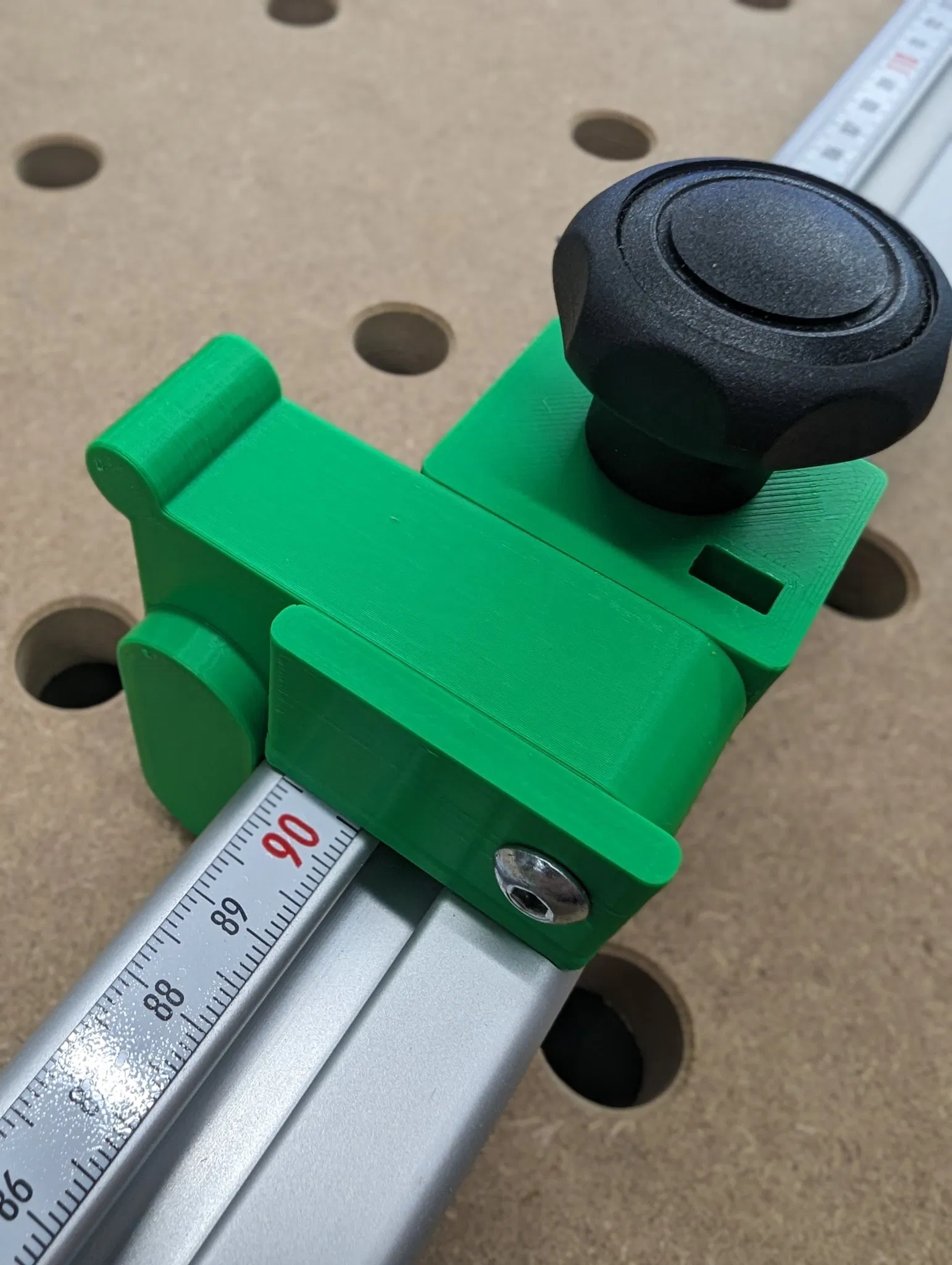

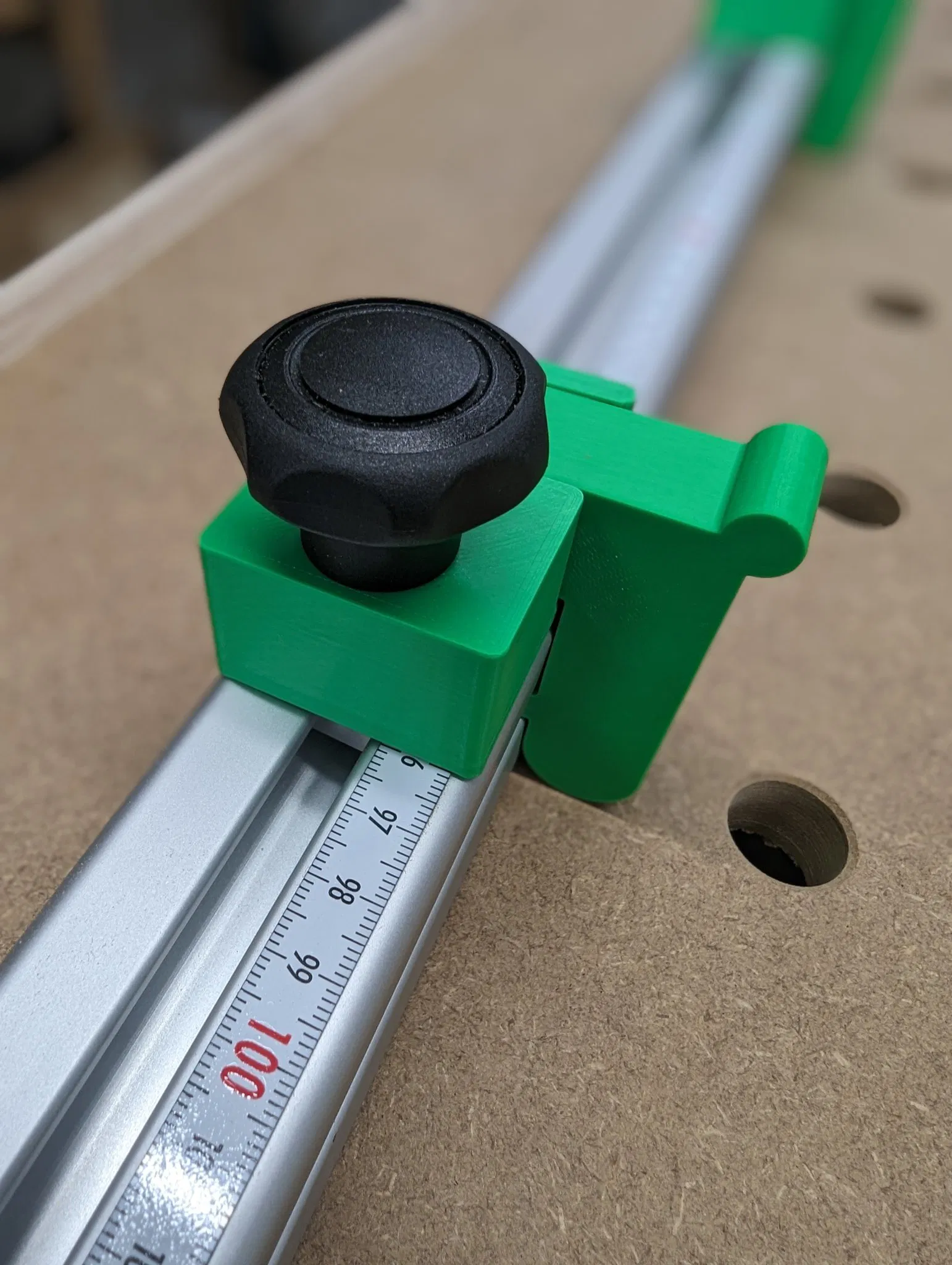

Mình làm nó chắc chắn để không bị cong khi đẩy vật liệu vào. Ngoài ra, độ khít cho bản lề cũng khá chặt (0.3mm). Trên máy in của mình thì nó vừa khít nên cái stop không bị lung lay. Tuy nhiên, kết quả có thể khác nhau trên máy của bạn.
Mấy cái lỗ bắt ốc M5 không được thiết kế theo dung sai in vì vậy chúng sẽ bị nhỏ hơn. Cái này là cố ý vì mình sẽ dùng dùi khoét cho rộng ra 5mm sau khi in xong.

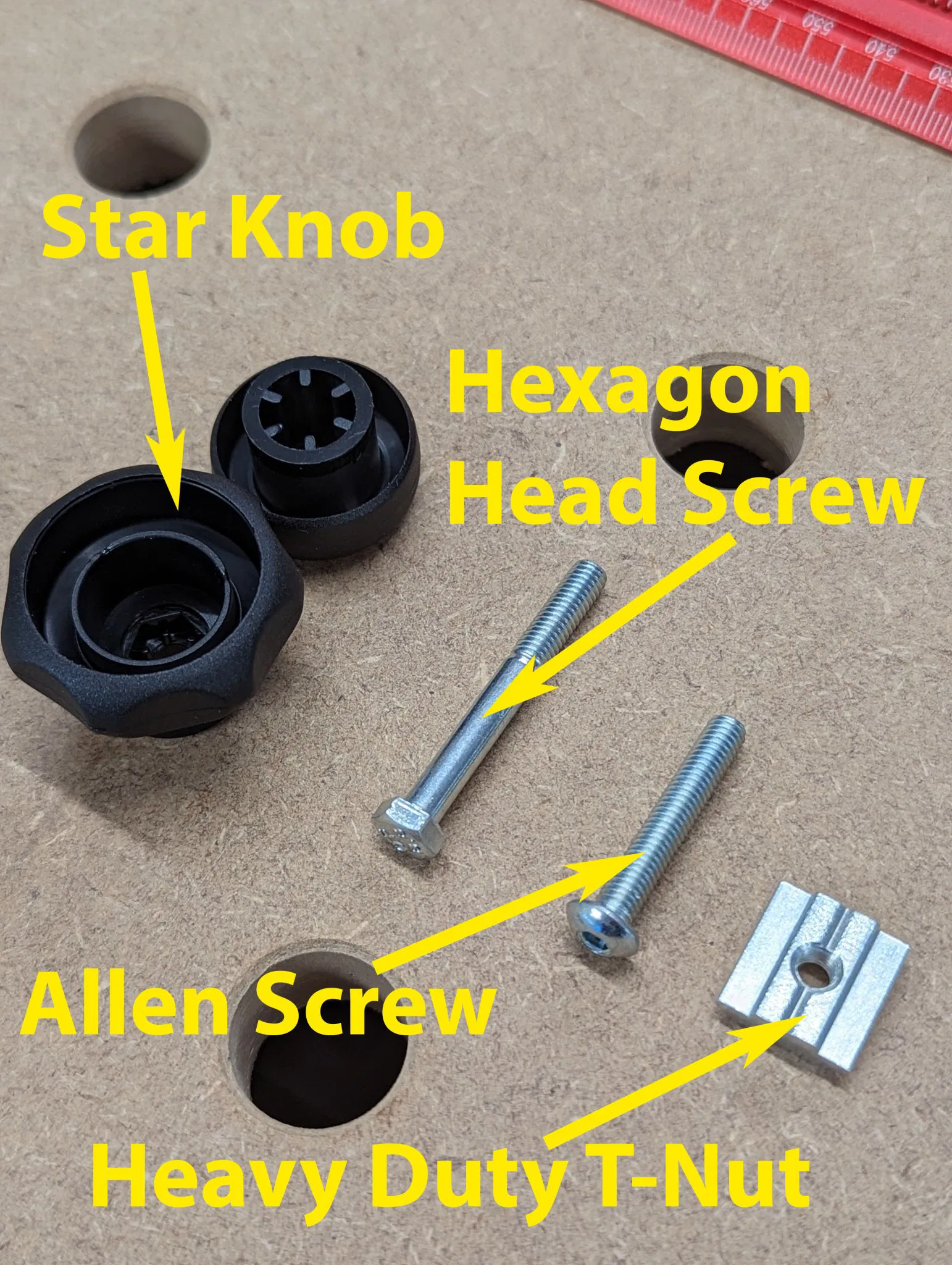

Để tự làm một cái, bạn sẽ cần:
- 1x ốc đầu lục giác M5x40
- 1x ốc đầu tròn lục giác M5x30
- 1x đai ốc Nyloc M5
- 1x núm vặn hình sao cho ốc đầu lục giác M5
- 1x đai ốc T-slot loại nặng cho rãnh 8
