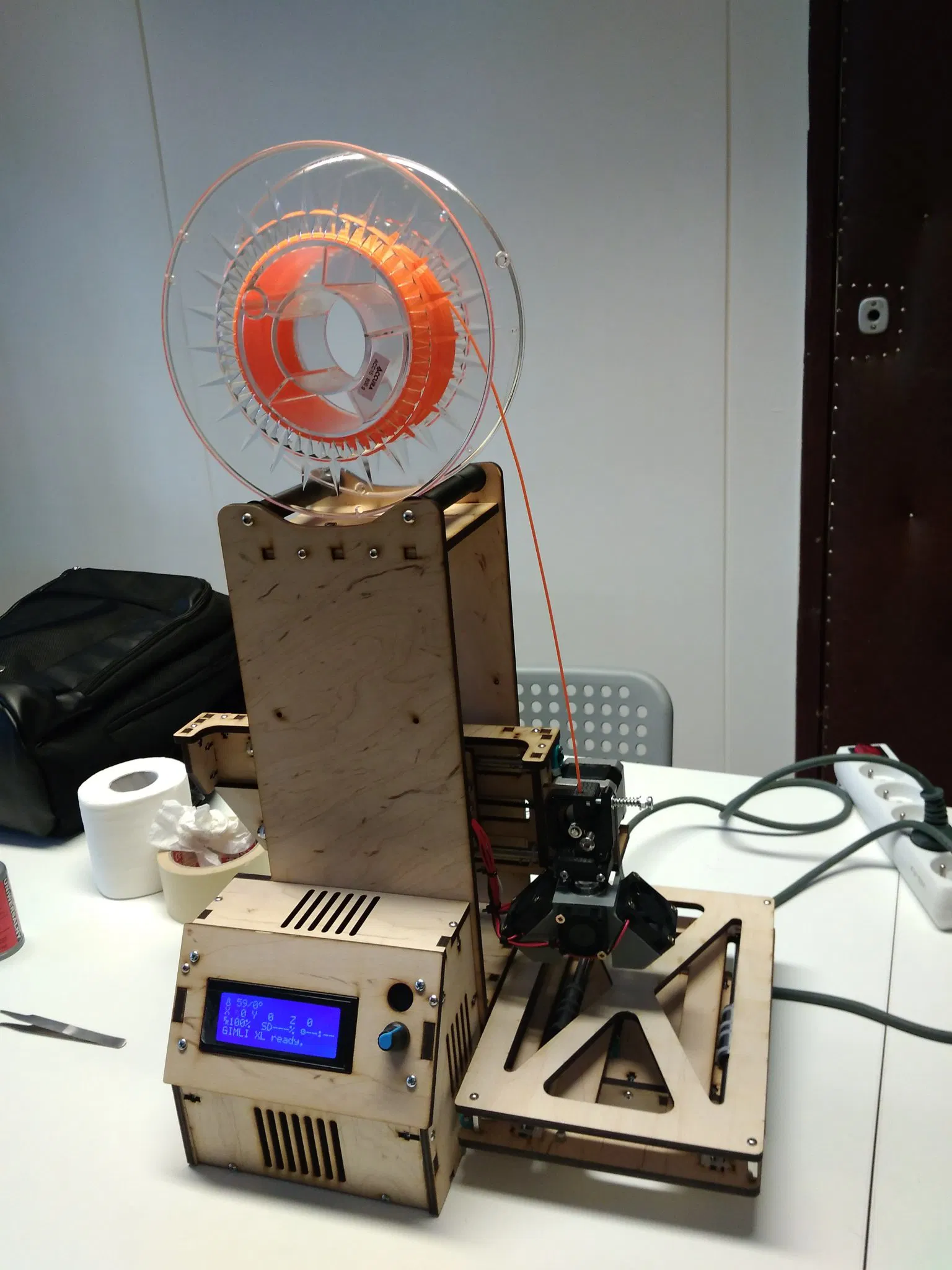

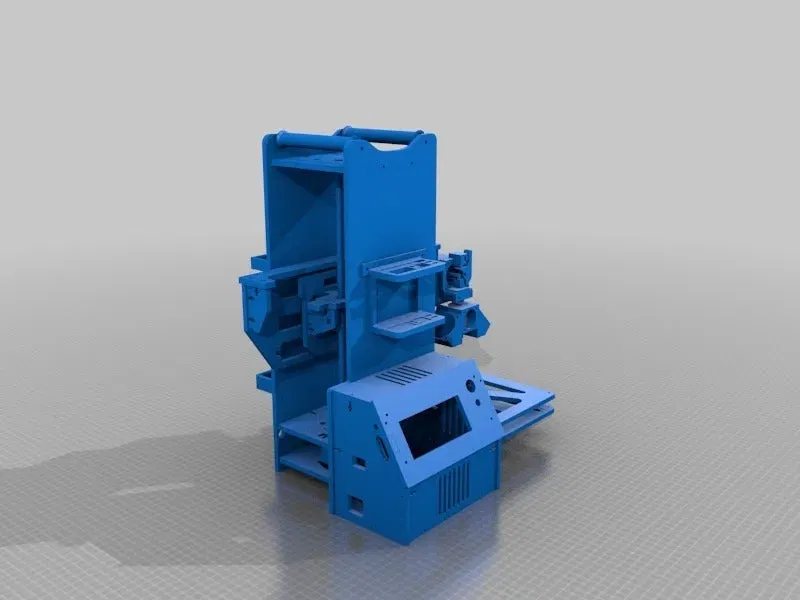

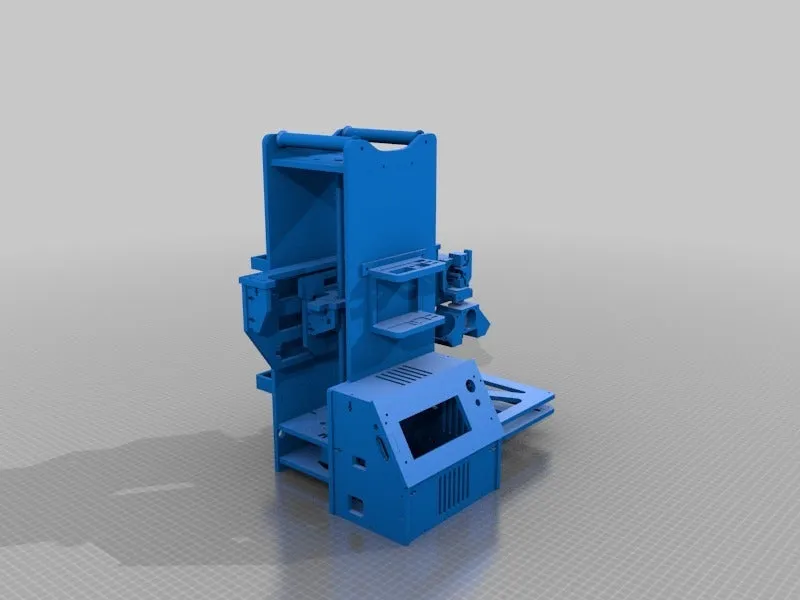

Mô hình Gimli XL

Khu vực làm việc 15x15x15cm

Cắt laser trên gỗ polywood dày 6mm

Danh sách các bộ phận cần thiết:

• Ốc M3 10mm: 29
• Ốc M3 16mm: 48
• Đai ốc M3: 42
• Ốc M4 16mm: 4
• Đai ốc M4: 4
• Vòng đệm M4: 4
• Vòng bi 624: 8
• Vòng bi 5x11x4: 1
• Vòng bi LM8UU: 12
• Trục T8 dài 285mm: 1
• Đai ốc trục vít: 1
• Lò xo M3 8mm: 5
• Lò xo M5 20mm: 1
• Khớp nối 5mm sang 8mm: 1
• Trụ M3 dài 16mm: 5
• Trụ M3 dài 60mm: 1
• Bánh răng MXL 20T: 2
• Dây đai MXL: 2
• Thanh dẫn hướng tuyến tính 8mm dài 215MM: 2
• Thanh dẫn hướng tuyến tính 8mm dài 224MM: 2
• Thanh dẫn hướng tuyến tính 8mm dài 350MM: 2
• Công tắc hành trình: 3
• Động cơ Nema 17: 4
• Arduino Mega
• Màn hình LCD + RAMPS 1.4
• Đầu đùn (Hotend):
  • Lama3D http://www.thingiverse.com/thing:1819606
  • Đầu đùn Trung Quốc (clone e3d) http://www.thingiverse.com/thing:1769817 http://www.thingiverse.com/thing:1769823

Hướng dẫn in
