Pát Gắn Cổng USB Type-C cho Bàn Phím Steelseries Apex Pro

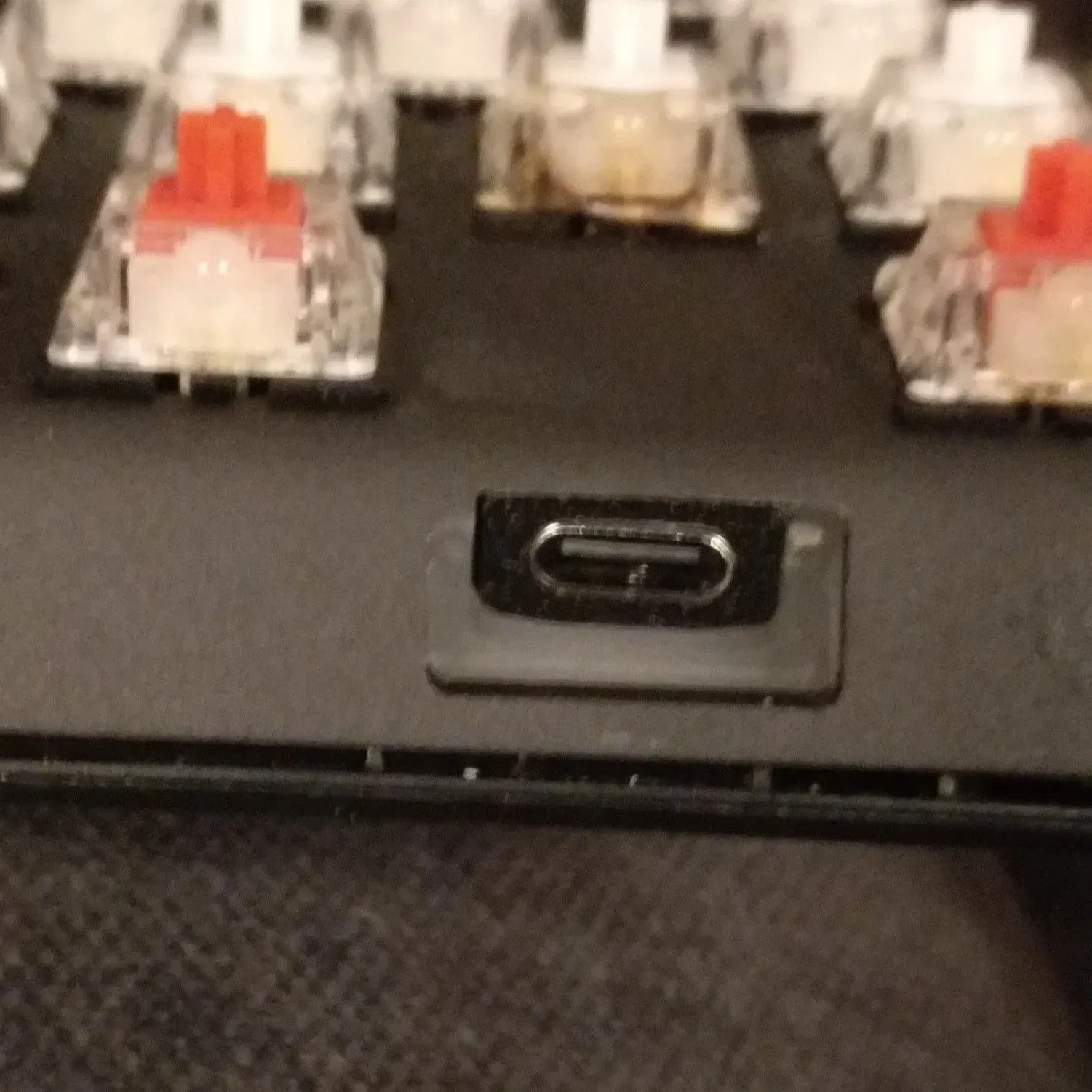

Cái pát nhỏ này dành cho bàn phím Steelseries Apex Pro, dùng để gắn bo mạch breakout cổng USB Type-C cái, cho phép thay thế cổng USB Type-A pass-through để sử dụng làm cổng USB Type-C pass-through hoặc tạo cáp rời cho bàn phím.

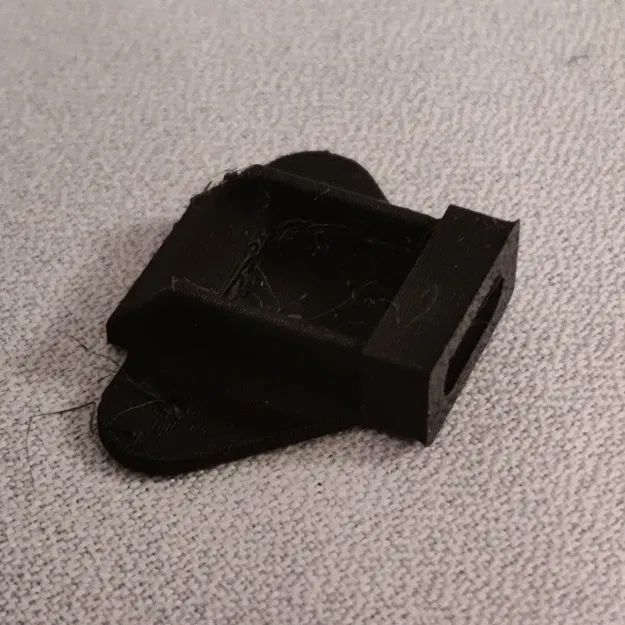

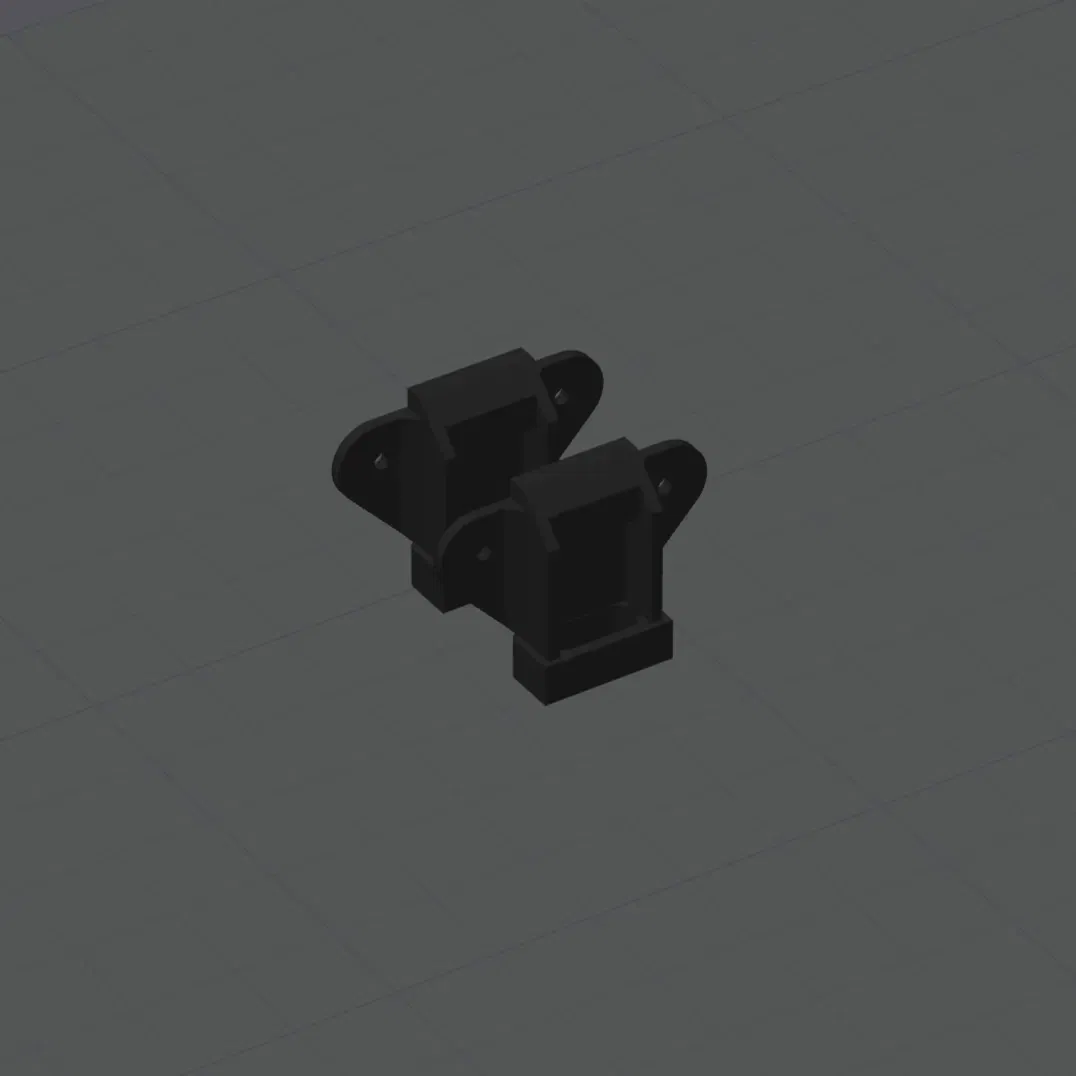

Cái này đòi hỏi máy in phải được căn chỉnh khá tốt mới có kết quả ổn được, vì bộ phận này khá nhỏ và có thể hơi khó in ở một hướng nào đó không gây ra vấn đề với lỗ USB Type-C. Mình in úp xuống không dùng brim hay bất kỳ loại support nào, nhưng cần in thêm một bản nữa ở chỗ khác trên khay in để đảm bảo đầu phun không phải lúc nào cũng chỉ trên bộ phận này.

In bằng eSun Matte PLA (màu đen) với chiều rộng 0.6mm và chiều cao lớp 0.3mm, bạn có thể có kết quả tốt hơn với đầu phun và chiều cao lớp nhỏ hơn.

Pát này được làm ra với loại bo mạch breakout PENGLIN 10PCS USB Type C Connector này. Sau khi gắn bo mạch vào, mình khuyên bạn nên dùng keo dán cố định lại bằng cách nào đó (mình dùng keo nến) để đảm bảo bo mạch không bị trượt về phía trước khi rút cáp.

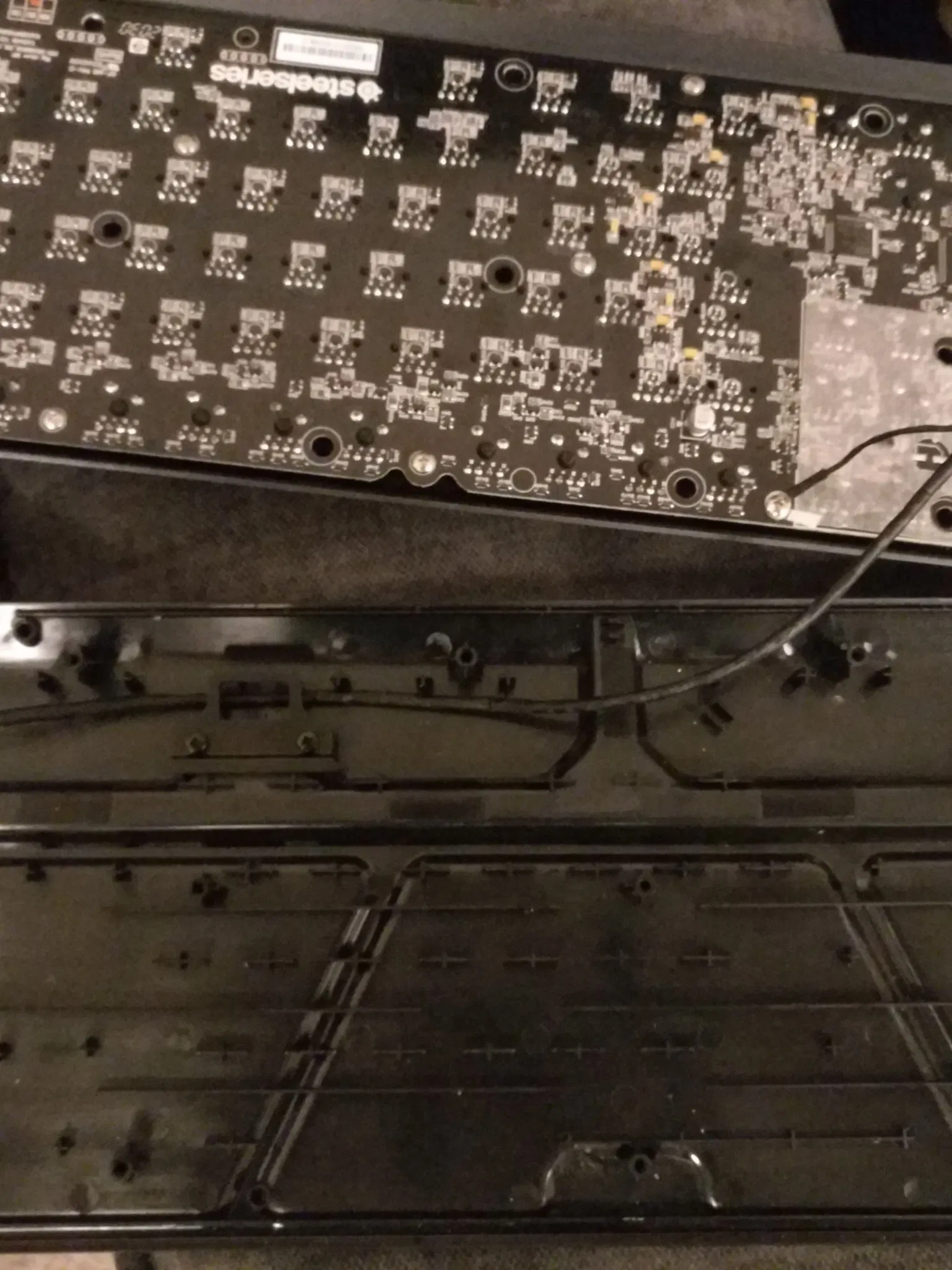

Nếu bạn định làm cáp rời cho bàn phím, hãy lưu ý thứ tự dây dẫn cho cáp bàn phím chính như sau nếu bạn thay đổi cáp gốc;

• Đỏ là 5V
• Vàng là ground
• Trắng là D-
• Xanh lá là D+
• Sợi dây đen thứ năm nên được hàn vào lớp chống nhiễu ở một đầu và vỏ Type-C ở đầu kia

Phần USB pass-through của cáp gốc có thể có thứ tự dây khác, mình chưa thử thay thế đầu nối ở phần đó vì mình chỉ muốn có cáp chính rời.

Cái này có thể không áp dụng cho tất cả các phiên bản của bàn phím, và mặc dù sửa đổi này có thể thực hiện được trên bàn phím Apex 3, 5 và 7, mình không thể xác nhận cách dây cáp hoặc vỏ của chúng được chế tạo nên pát này có thể cần điều chỉnh cho phù hợp.
