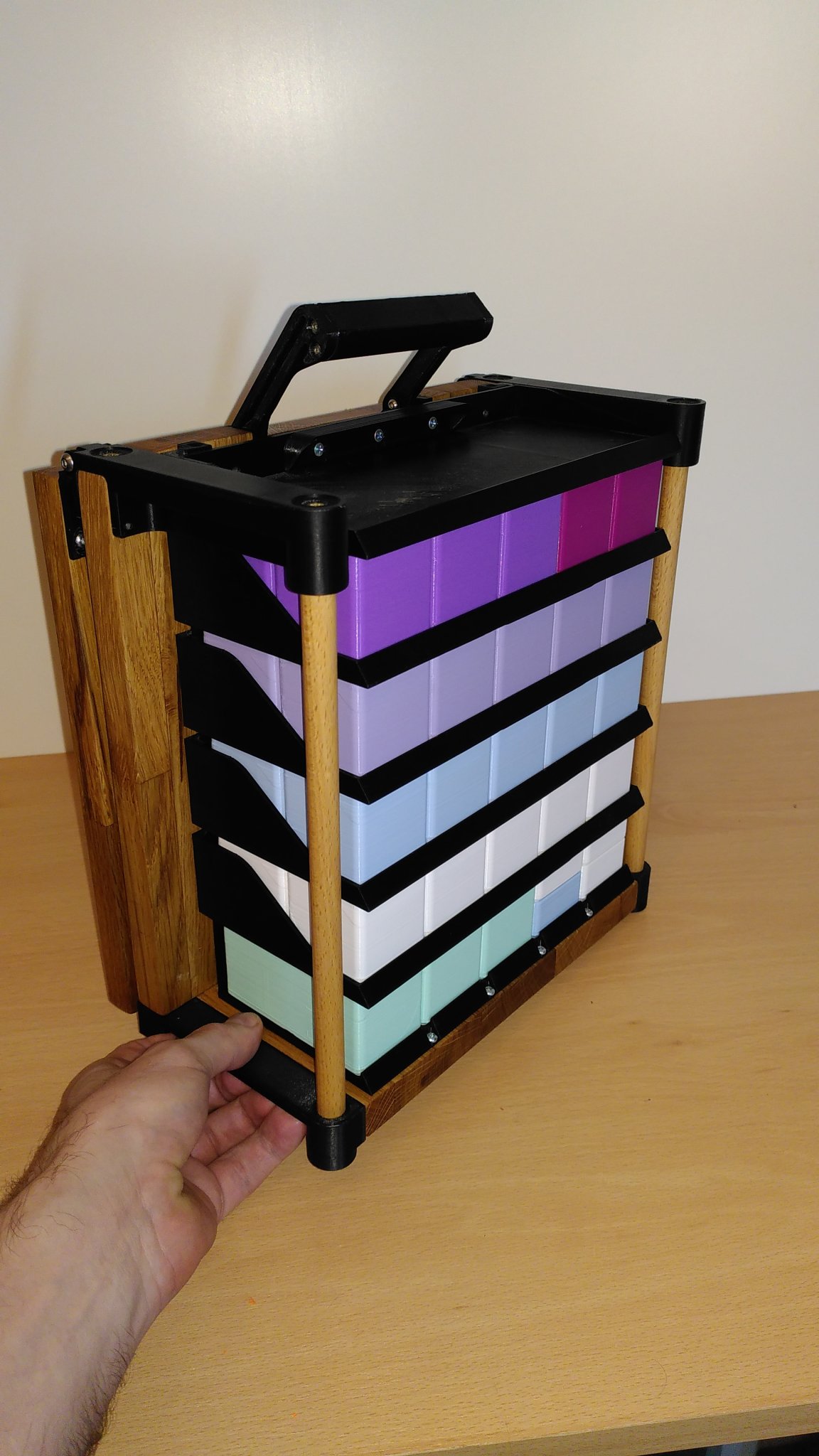

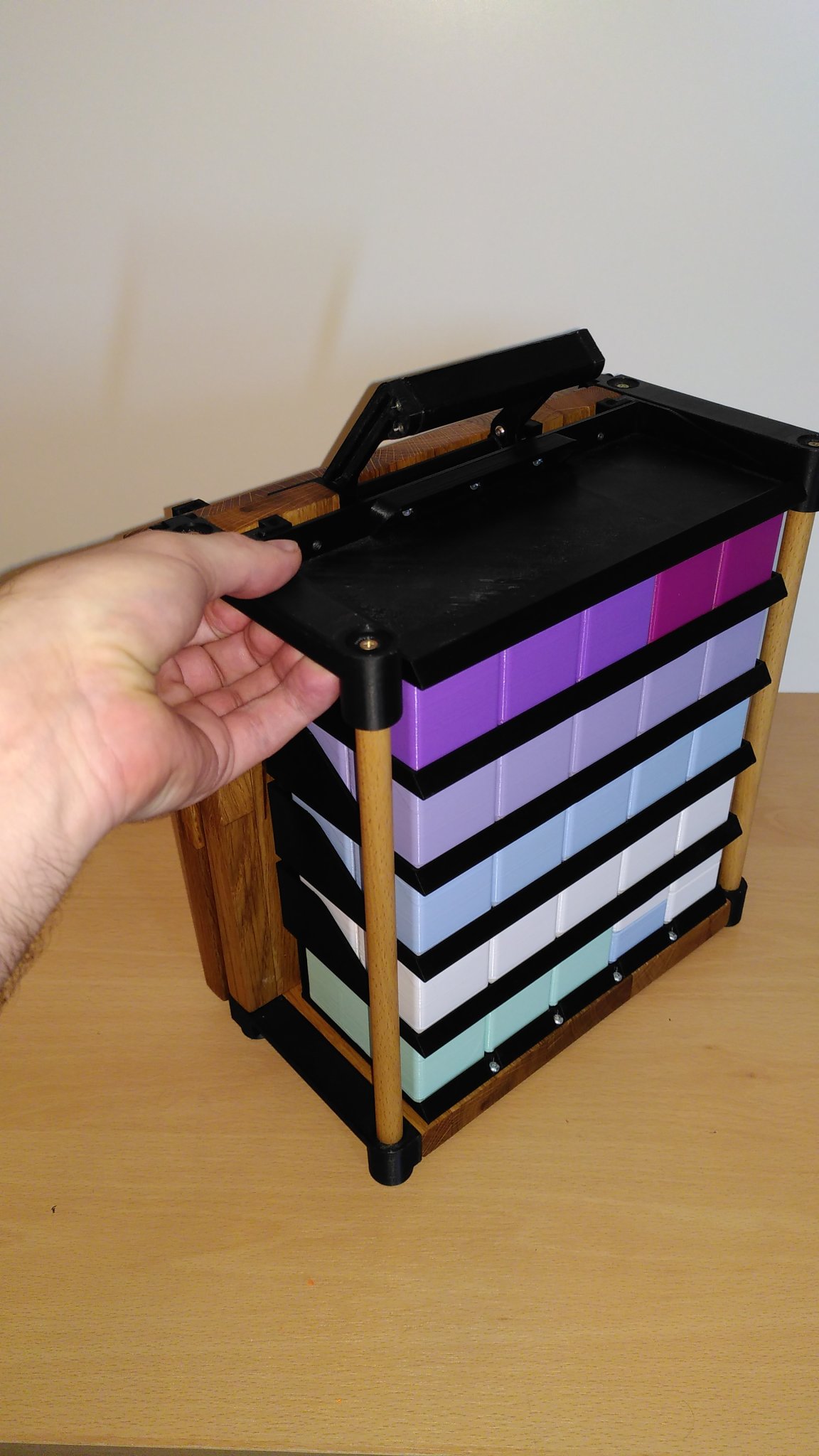

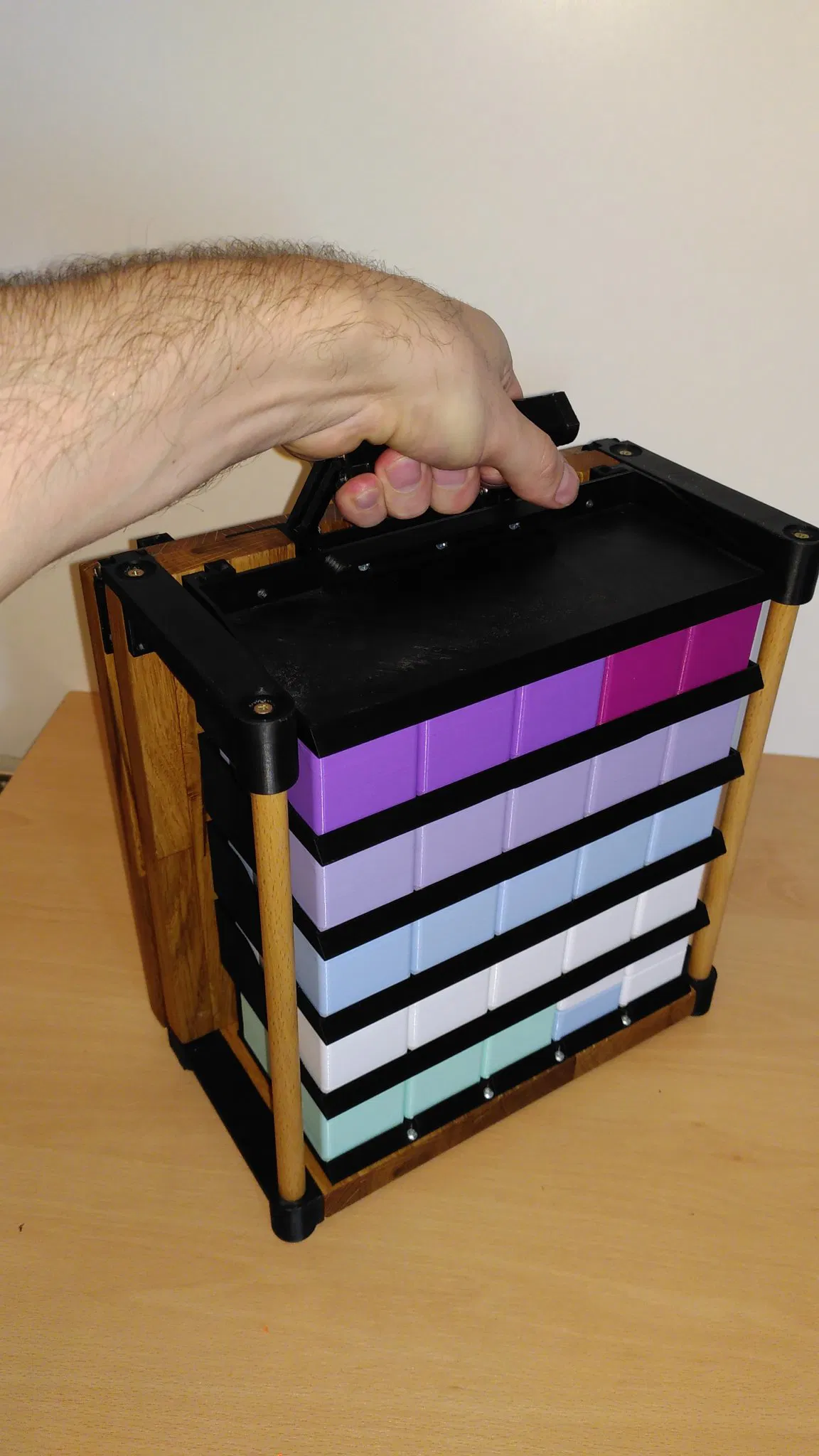

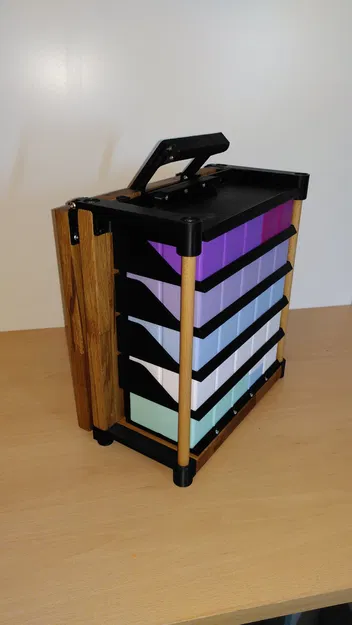

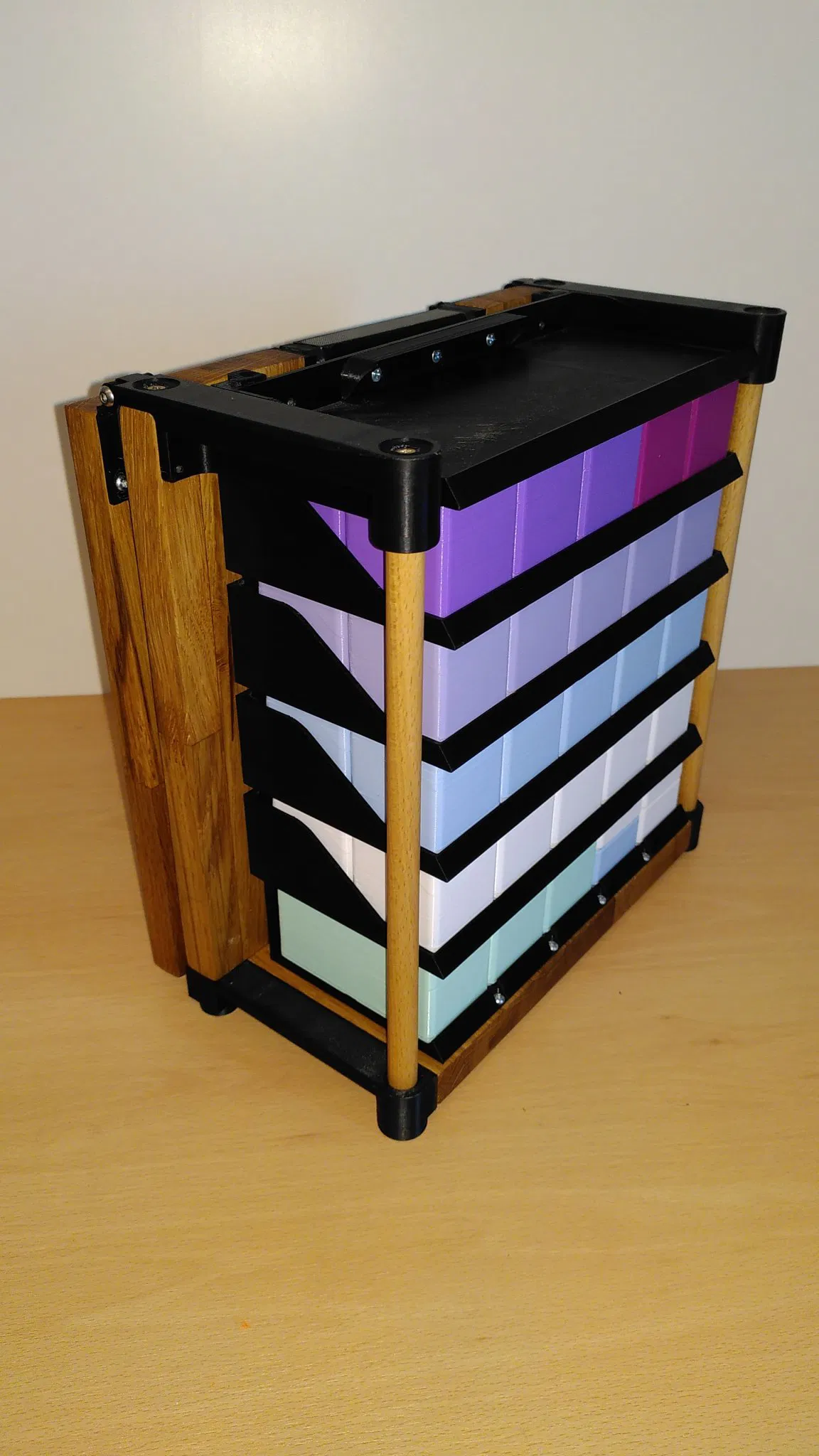

Tường lưu trữ Gridfinity có thể gập lại cho 50 thùng chứa

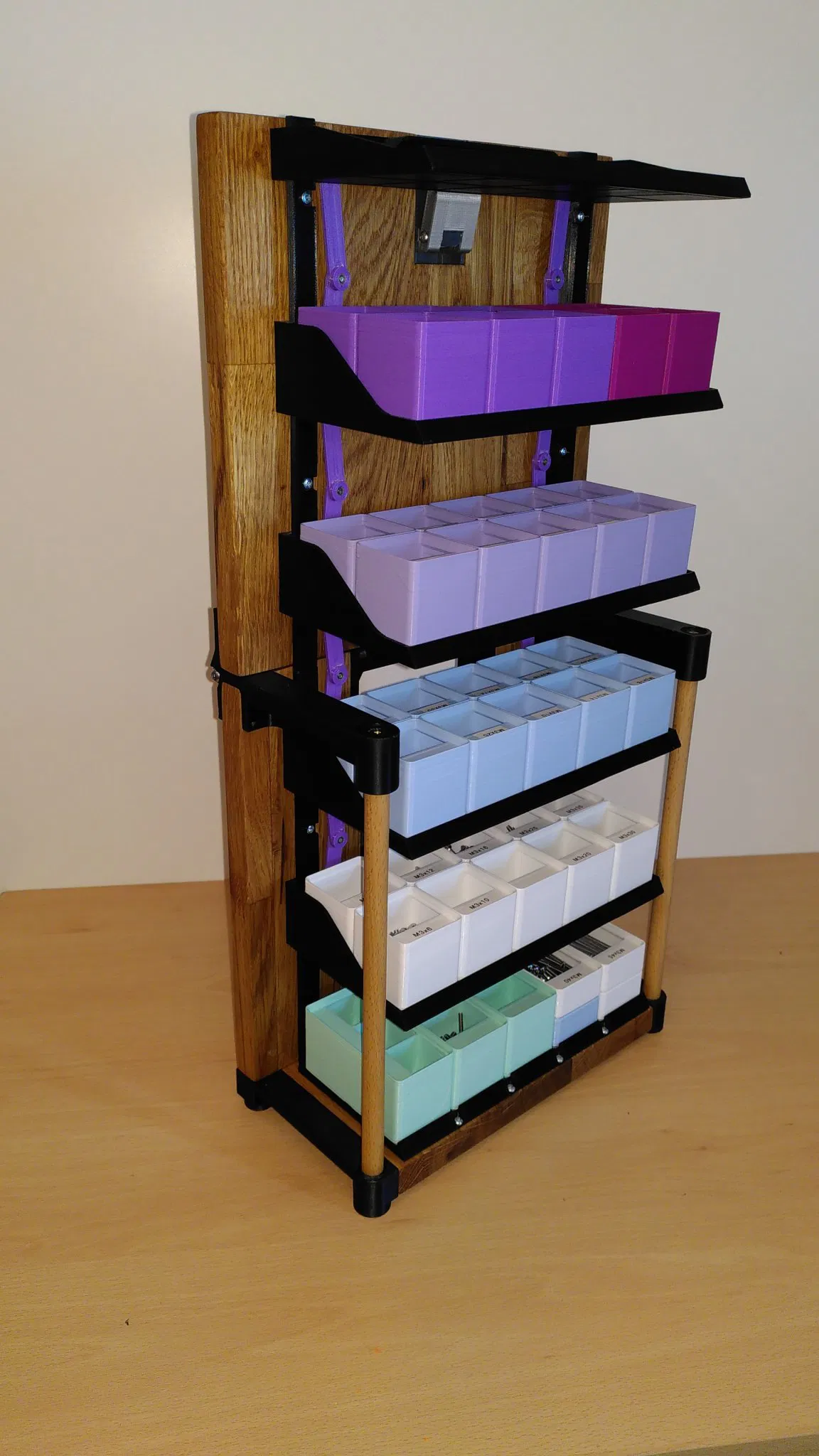

Tôi muốn có thể truy cập dễ dàng vào một bức tường lưu trữ, nhưng thật không may, tôi không có không gian cho một lắp đặt cố định. Giải pháp gập lại này cho phép truy cập dễ dàng trong khi mở rộng với yêu cầu không gian giảm bớt.

Kết quả là chiếc hộp có thể chứa 50 thùng 1x1 với chiều cao tương đương 6 đơn vị chiều cao gridfinity. (Tất nhiên, bạn có thể xếp chồng 2 thùng 3H lên nhau và đặt bất kỳ kích thước thùng nào phù hợp vào một lưới 2x5)

---

Phần cứng cần thiết

Ngoài ra, cần có các tấm gỗ dày 18mm và một chốt có đường kính 12mm (xem phần tiếp theo để biết chi tiết)

Hướng dẫn

Các thành phần gỗ:

Nói chung, sản xuất các bộ phận gỗ theo các tệp dxf tương ứng của chúng. Lưu ý rằng các lỗ bổ sung sẽ được khoan trong quá trình lắp ráp (bằng cách sử dụng các thành phần ghép nối của chúng).

Tôi gợi ý bạn nên chà nhám các thành phần trước khi sử dụng để lắp ráp. Hãy chú ý không làm tròn các góc hoặc mặt mà sẽ ghép nối với các bộ phận khác.

Có thể cũng nên áp dụng lớp hoàn thiện cho gỗ tại thời điểm này.

Lưu ý cho các tấm gỗ phía sau: Đặt vị trí lỗ cho các vít gắn đường ray NHƯNG kiểm tra lại chúng với các đường ray và kệ trước khi khoan. Ngoài ra, kiểm tra sự căn chỉnh giữa tấm dưới và tấm trên.

Có thể hợp lý khi hoãn việc khoan lỗ đường ray của tấm trên cho đến khi bạn sẵn sàng lắp ráp các thành phần. Điều này sẽ cho phép bạn làm việc quanh bất kỳ độ dung sai nào xuất hiện trong quá trình lắp ráp, điều này sẽ mang lại cho bạn sự vừa vặn tốt hơn giữa các đường ray.

Lưu ý cho tấm gỗ phía dưới: Một hướng dẫn cắt cho các lỗ cắt bên được cung cấp. Nếu bạn muốn sử dụng nó, hãy kẹp cả hai nửa vào một bên và sử dụng nó để hướng dẫn cưa tay của bạn. Bạn thậm chí có thể sử dụng chúng cùng với một cái đục để có được sự vừa vặn chính xác hơn.

Lưu ý cho các chốt: Làm cho chúng hơi dài hơn một chút. Cắt chúng đến kích thước chính xác trong quá trình lắp ráp.

Lắp ráp chốt

Lắp ráp đầy đủ, xem top_latch_assembly.step

1. Đặt lò xo vào thân chính
2. Gắn chốt vào thân (sử dụng vít M3x30mm)
3. Chèn các thanh đẩy từ trên xuống
4. Chèn nút và kiểm tra phạm vi chuyển động của nó (kiểm tra chiều dài của các thanh đẩy)
5. Vặn vít giữ nút lại (M3x16mm)

Tay cầm Kéo Ra

Chi tiết hơn, xem trang riêng của nó

Tệp in và BOM được bao gồm ở đây để bạn tiện lợi.

Tường Dưới Sau

Lắp ráp đầy đủ, xem back_bottom_plate_assembly.step

Các bước:

1. Gắn các ray bằng cách sử dụng các vít đầu phẳng
   • Sử dụng một kệ cùng nhau để hỗ trợ căn chỉnh ray
2. Gắn tay cầm kéo ra bằng các vít chìm.
   • Sử dụng chính tay cầm như hướng dẫn để khoan trước trước khi lắp vít.

Tấm Dưới

Lắp ráp đầy đủ, xem bottom_plate_assembly.step

Các bước:

1. Gắn các phần bên vào tấm bằng các vít chìm
   • Sử dụng các phần đó để tìm vị trí lỗ cho việc khoan trước.
2. Gắn lưới dưới vào tấm gỗ bằng các vít đầu phẳng
   • Sử dụng tấm dưới đã lắp ráp để căn chỉnh lưới

Lắp Ráp Vỏ Dưới

Lắp ráp đầy đủ, xem bottom_housing_assembly.step

Các bước:

1. Khoan lỗ cho các bộ phận bên trên vào tấm phía sau
   • Sử dụng các mảnh bên làm hướng dẫn khoan.
   • Lỗ cho vít M3 có thể được khoan lớn hơn để dễ dàng lắp đặt
2. Kết nối Tấm phía sau với Tấm đáy bằng vít 4.5x60
   • Sử dụng sự khớp giữa lưới đáy và đường ray làm hỗ trợ căn chỉnh
   • Sử dụng tấm đáy làm hướng dẫn khoan cho việc khoan trước
3. Hoàn thiện sự khớp của các chốt bằng cách lắp thử chúng giữa các bộ phận bên
4. Sau khi lắp thử chốt xong, kết nối mọi thứ lại với nhau bằng các vít còn lại
5. Bây giờ bạn có thể chèn các chân TPU

Hoàn thiện vỏ

Lắp ráp hoàn chỉnh, xem housing_assembly.step

Các bước:

1. Gắn các đường ray bằng cách sử dụng vít đầu phẳng 3x20mm
   • Sử dụng một cái kệ cùng với bộ phận đáy để giúp căn chỉnh đường ray
2. Tạm thời gắn bản lề vào bộ phận đáy (không gắn đai ốc vào)
3. Gắn tấm trên vào bản lề
   • Sử dụng các đường ray để căn chỉnh
   • Mẹo: kẹp tấm vào bản lề sao cho bạn vẫn có thể truy cập một lỗ mỗi bản lề để đánh dấu
   • Vít vào một vít này cho mỗi bản lề và hoàn thành các bản lề còn lại
4. Gắn bộ phận khóa vào tấm
   • Có thể dễ hơn nếu bạn tháo tấm ra khỏi bộ phận đáy
5. Hoàn thiện lắp ráp bằng cách vít các đai ốc khóa cho các chốt bản lề (vít M4)

Lắp Ráp Kệ Chồng

Lắp ráp đầy đủ, xem shelf_stack_assembly.step

1. Chèn các chèn nhiệt vào các kệ và các bộ kết nối “dưới”
   • Không chèn chèn vào hai bộ kết nối “cuối” cùng. Bạn có thể nhận diện chúng bằng cách có đường kính lỗ nhỏ hơn ở vùng dày.
2. Gắn tay cầm vào nắp kệ bằng vít khoan chìm M3x6mm
3. Chồng 4 kệ và nắp kệ lên nhau bằng cách sử dụng thùng gridfinity làm khoảng cách
4. Vặn các bộ kết nối
   • Bắt đầu từ bộ kết nối ở trên cùng
   • Sử dụng keo khóa ren để cố định vít. (Tôi đã sử dụng keo khóa ren độ mạnh trung bình = khóa màu xanh)

Cuối cùng, đặt chồng lên các ray của vỏ đã được lắp ráp trước đó và lấp đầy các kệ bằng thùng của bạn theo mong muốn.

Cập nhật

20. tháng 8 năm 2023: Phiên bản mới của các bộ phận phía trên để tránh va chạm với bộ phận bản lề (bo tròn một góc mà nếu không sẽ cản trở).
