Thiết Bị Theo Dõi Lượng Nước Uống Cho Bình LTT

Đây là một thiết bị theo dõi lượng nước uống cho Bình Nước LTT dưới dạng bộ đếm nhị phân hai bit, được thực hiện bằng hai cơ cấu chuyển mạch tuân thủ trạng thái ổn định.

Thiết bị theo dõi lượng nước này được gắn keo vào cốc nhỏ phía trên Nắp Vòi Cho Bình Nước LTT và không ảnh hưởng đến hoạt động bình thường của nắp.

Hướng dẫn sử dụng:

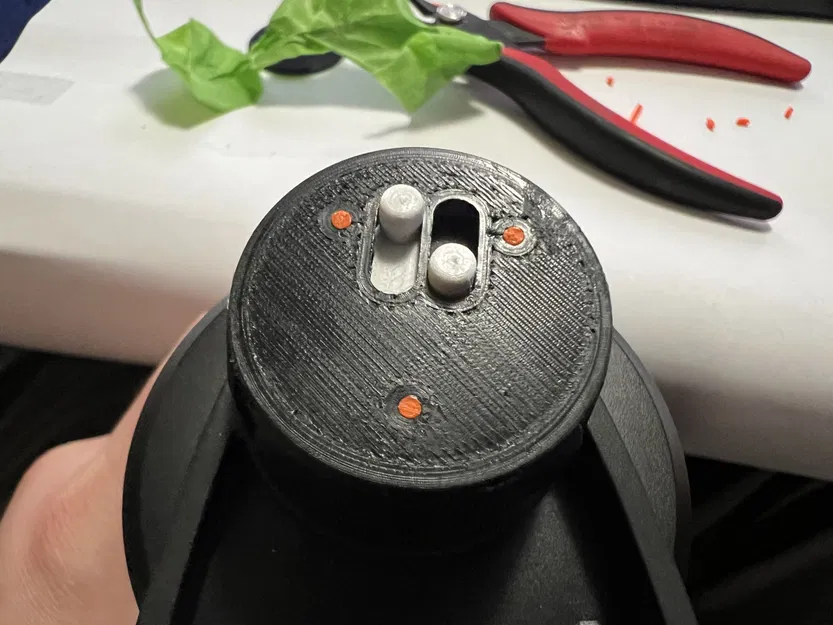

• Mỗi buổi sáng, đổ đầy bình nước và đặt lại các công tắc về vị trí tắt
• Trong ngày, mỗi khi bạn đổ đầy lại bình nước, hãy tăng bộ đếm lên một

Để tiện lợi, nếu bạn không quen đếm bằng hệ nhị phân, bảng dưới đây được cung cấp:

công tắc trái công tắc phải số lần đổ đầy tắt tắt 0 tắt bật 1 bật tắt 2 bật bật 3

Vật liệu cần thiết:

• khoảng 2g sợi nhựa (filament) để in các bộ phận
• Keo CA (keo siêu dính)
• khoảng 4cm sợi nhựa 1.75mm
• (tùy chọn) băng dính
• một bình nước LTT với Nắp Vòi

In ấn:

Do kích thước của các bộ phận, nên sử dụng đầu phun nhỏ (0.2mm hoặc 0.4mm) và cắt (slice) với 100% mật độ ruột (infill) ở độ cao lớp 0.05mm.

Tùy chọn, in các bộ phận công tắc với màu khác với nắp để các giá trị bật/tắt của công tắc nhị phân có thể dễ dàng đọc được từ xa.

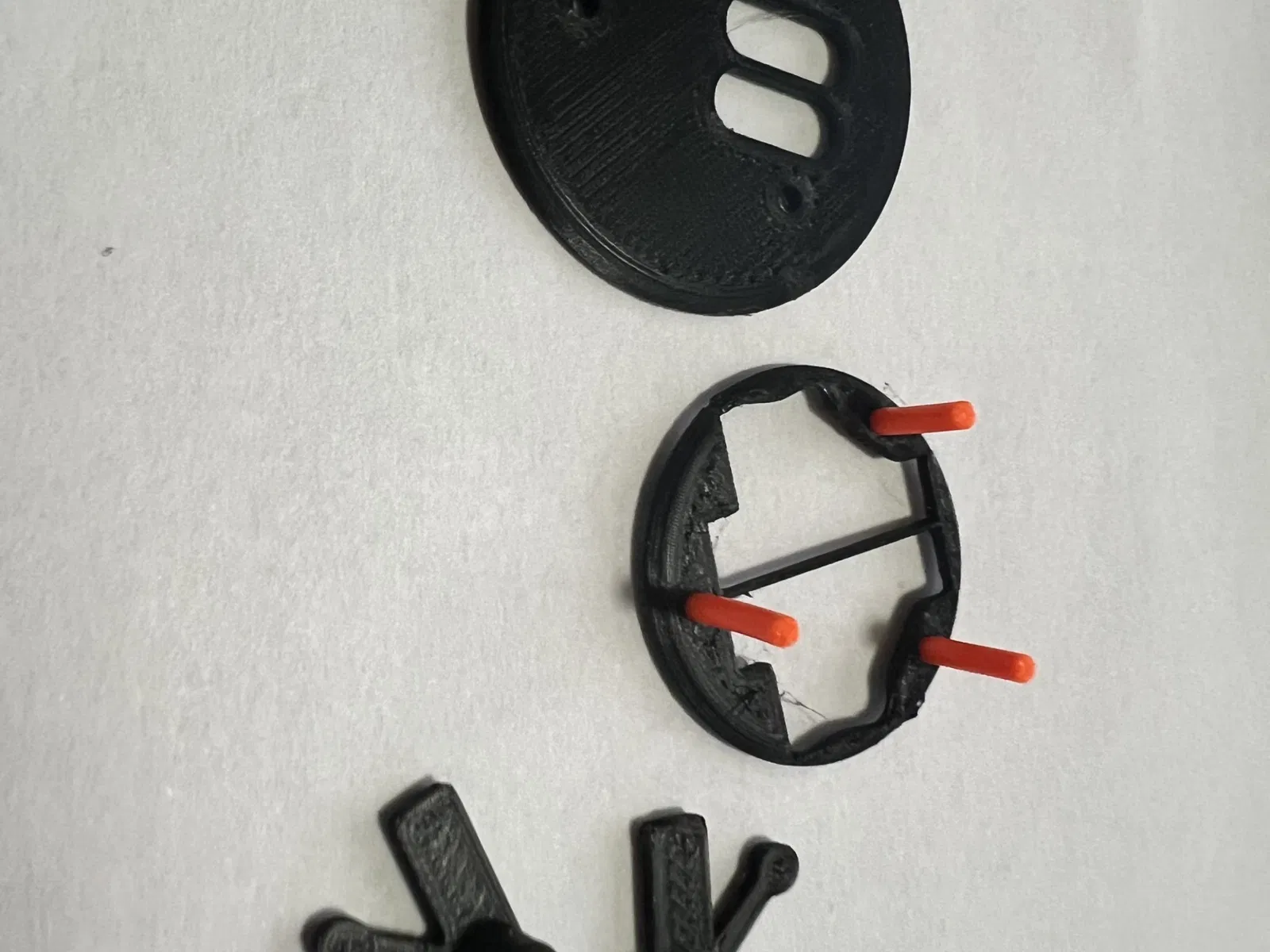

Hai nửa của phần nắp có thể được dán lại với nhau bằng cách sử dụng các đoạn sợi nhựa 1.75mm làm chốt định vị.

Quy trình lắp ráp:

• Định hướng phần dưới của nắp thiết bị theo dõi sao cho phần vát hướng xuống dưới. Nó nên nằm phẳng bên trong chỗ lõm của nắp bình nước.
• Chèn một đoạn sợi nhựa vào mỗi lỗ chốt định vị trong phần dưới của nắp sao cho sợi nhựa không nhô ra khỏi mặt dưới. Không cần keo để giữ các đoạn sợi nhựa đúng vị trí.
• Cắt mỗi đoạn sợi nhựa sao cho nó chỉ dài vài milimet, đủ để phần trên của bộ phận nắp có thể dễ dàng trượt vào các chốt.

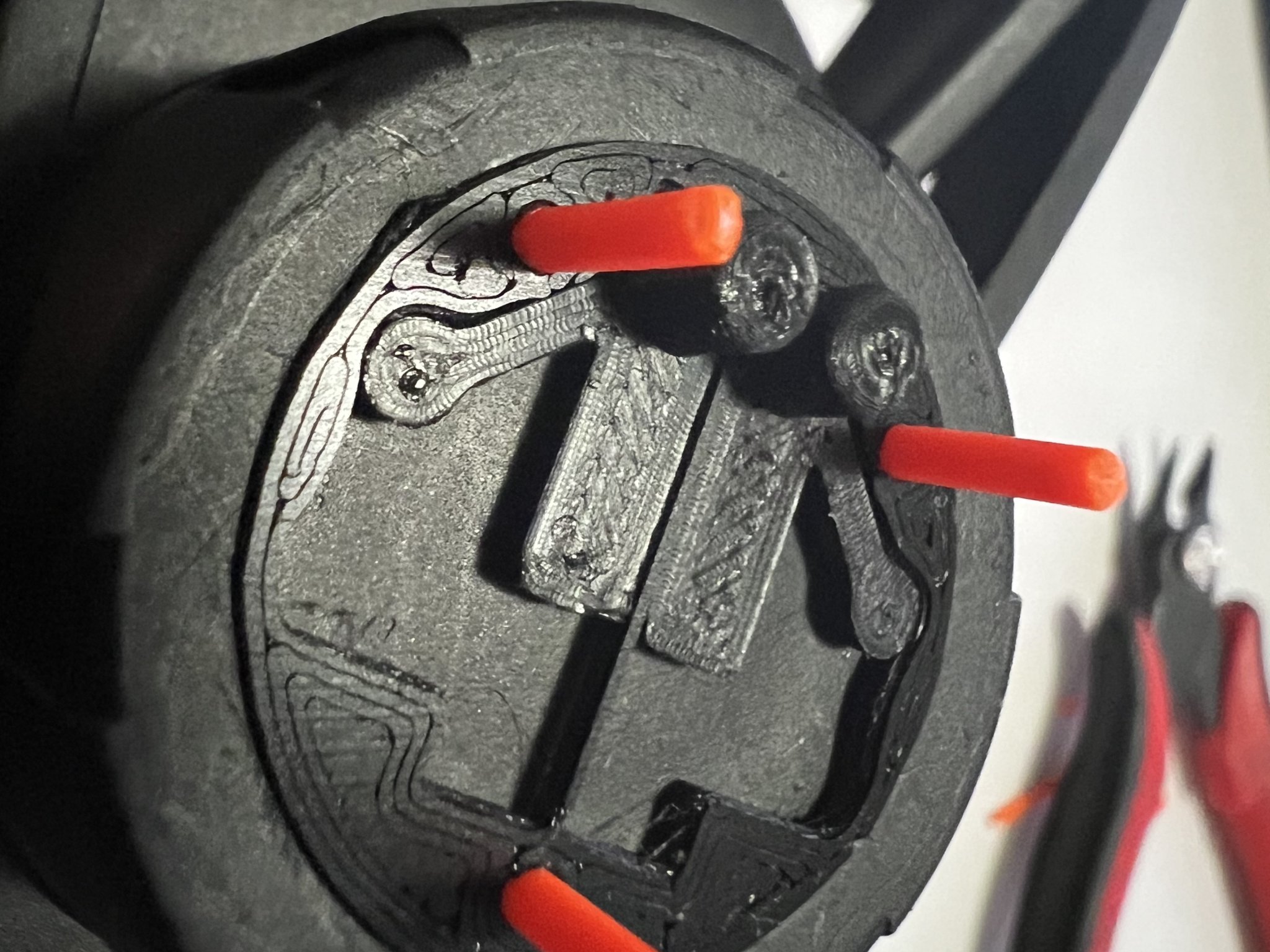

• Đặt phần dưới của nắp và các công tắc vào vị trí sao cho chúng nằm trong chỗ lõm của nắp bình nước LTT.

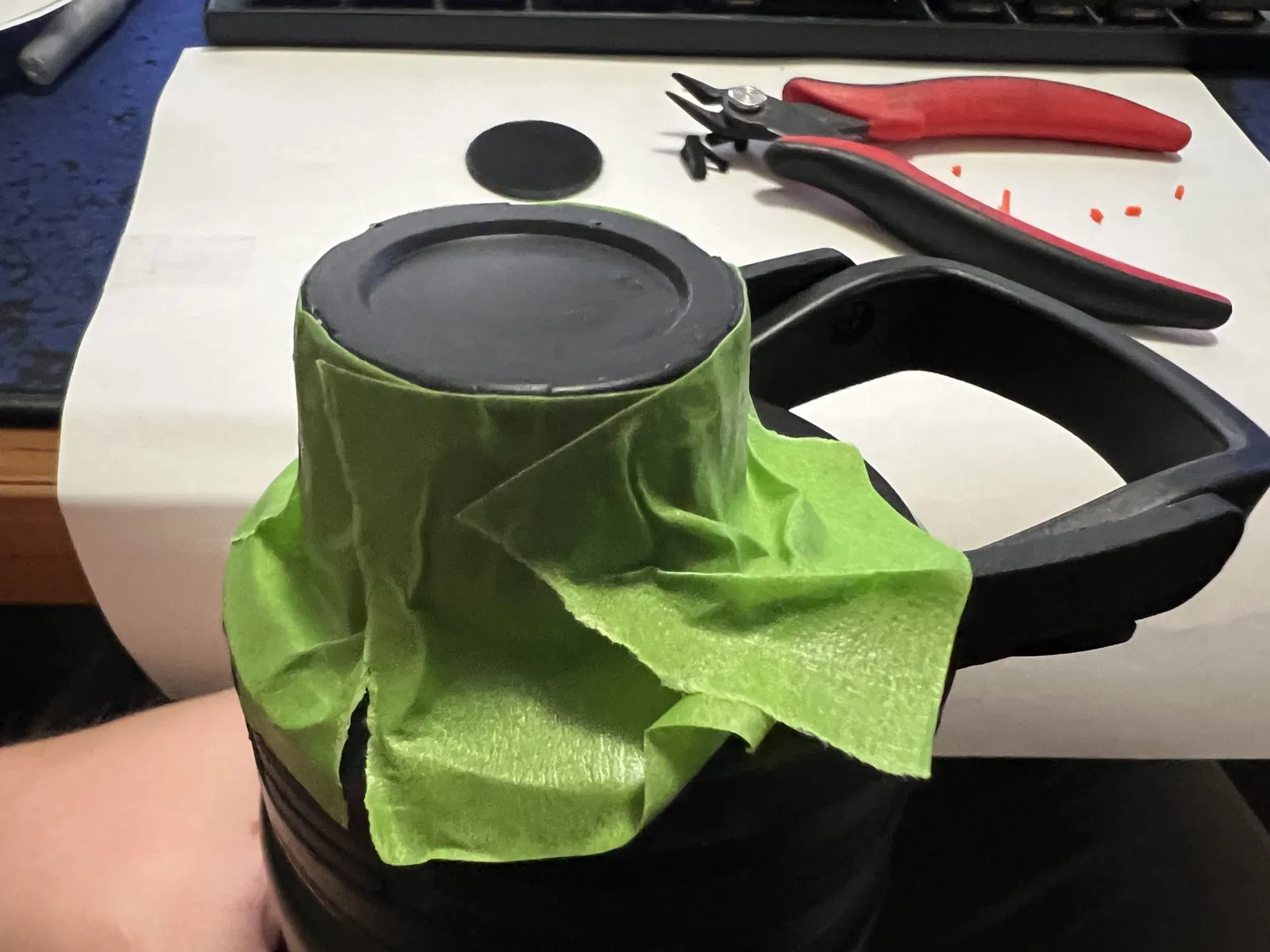

• Tùy chọn: che các mặt bên của nắp bình nước, để lộ phần trên. Điều này sẽ giảm nguy cơ keo bị tràn ra khắp nắp.
• Định hướng phần trên của nắp, xác định phần lồi của vành, cho biết mặt trên - mặt tròn nên hướng lên trên.
• Thoa một lớp keo mỏng lên cạnh ngoài dưới cùng của phần trên nắp. Điều quan trọng là chỉ thoa keo lên 1mm ngoài cùng của vòng này, hoặc các công tắc có thể bị dính.
• Sử dụng các chốt định vị làm điểm tham chiếu, đặt phần trên của nắp xuống đúng vị trí trên nắp bình nước, bao bọc các bộ phận khác và đảm bảo bề mặt dán tiếp xúc với nắp bình nước.
• Giữ, kẹp hoặc đặt vật nặng lên thiết bị theo dõi lên nắp bình nước trong khi keo khô.
• Tháo băng dính khỏi nắp bình nước.

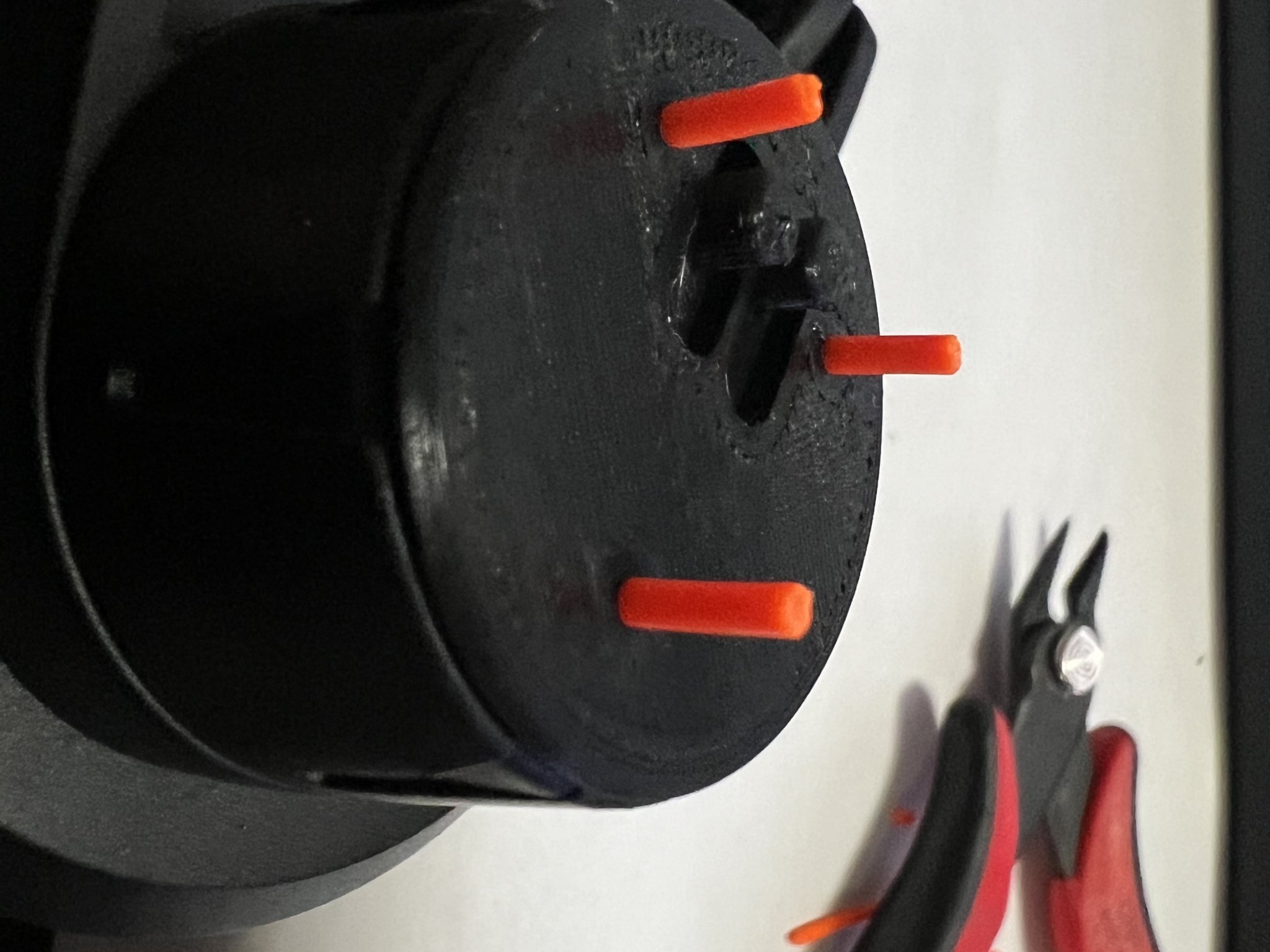

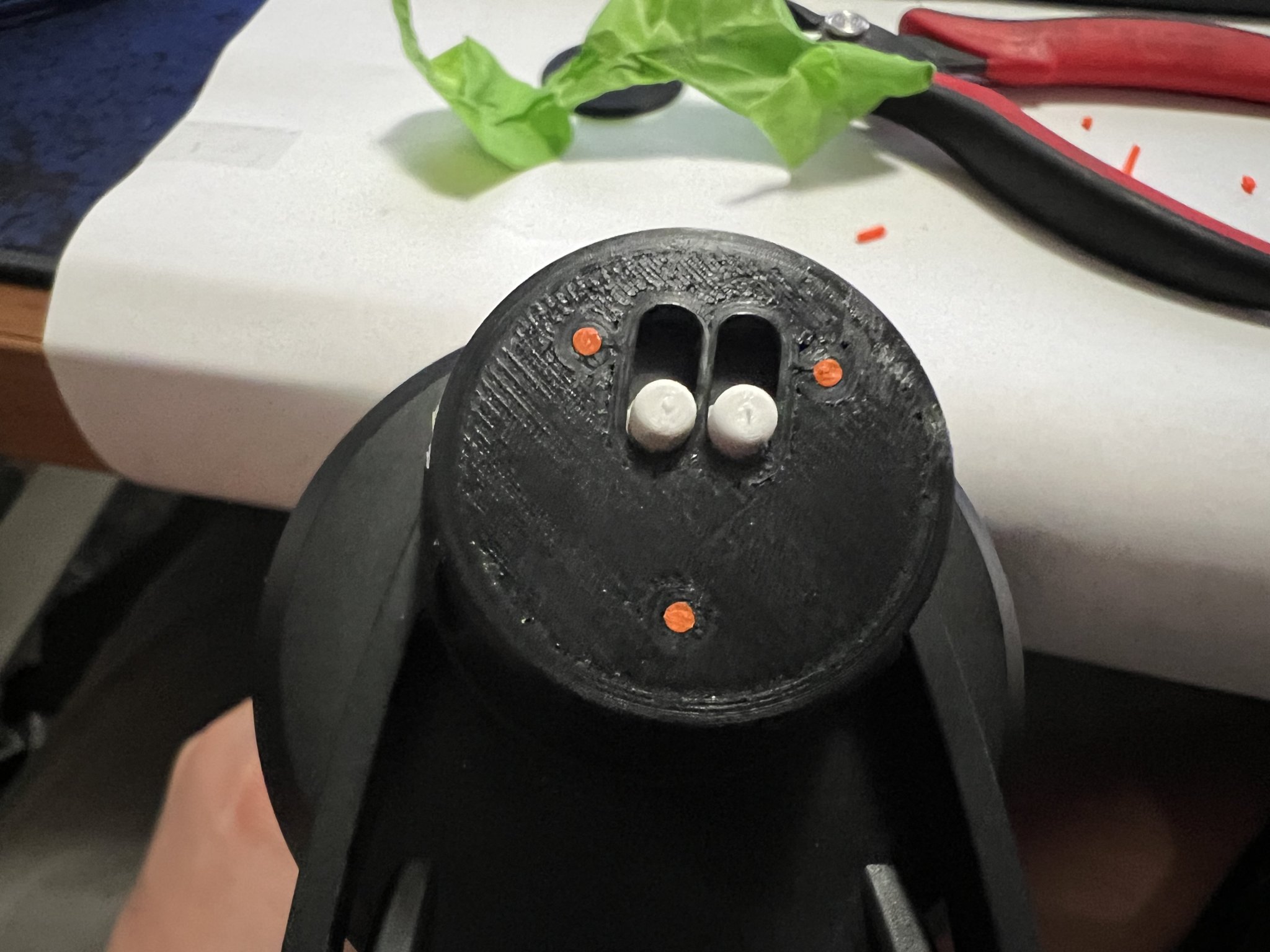

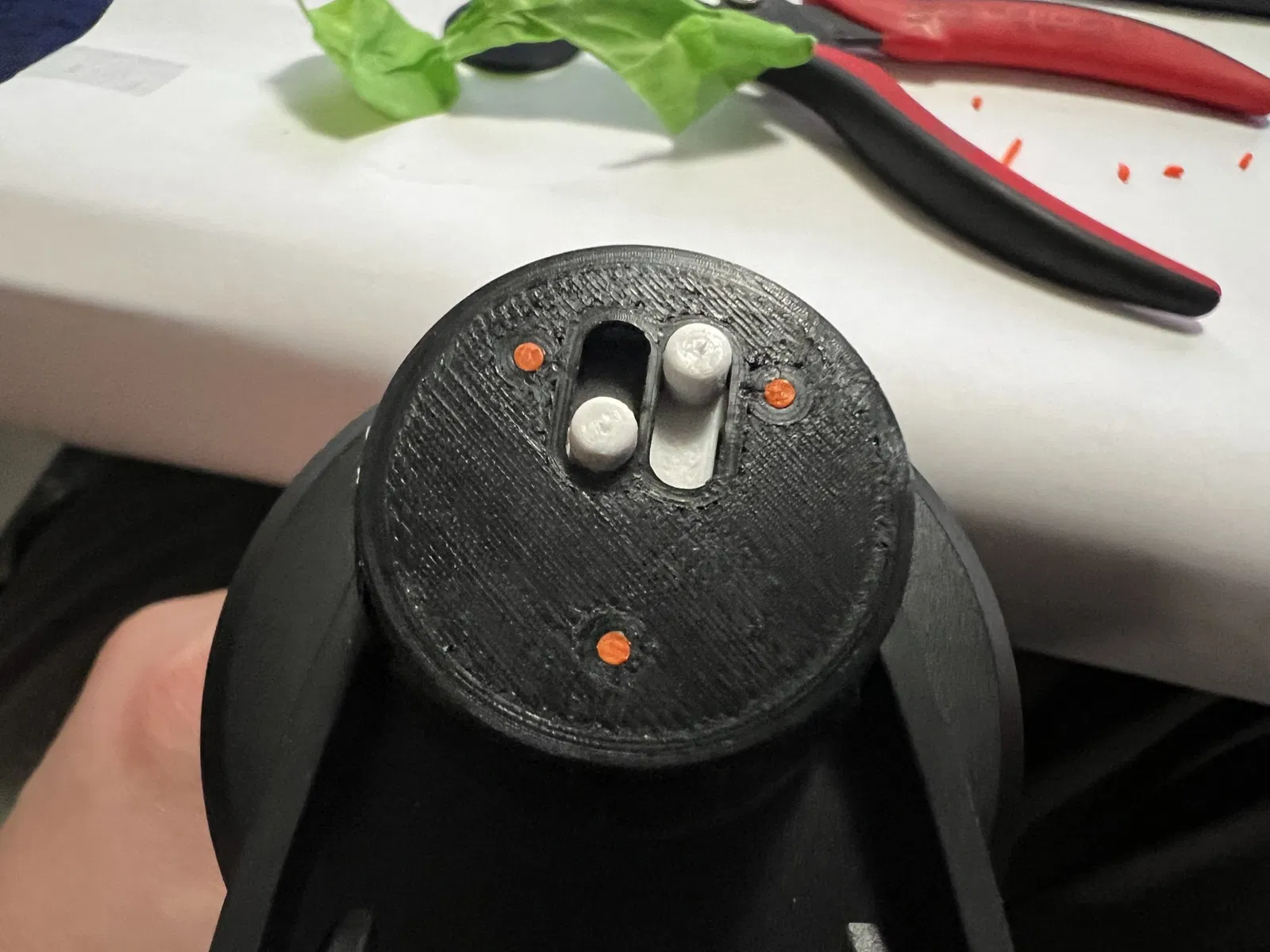

• Sau khi keo khô, cắt 3 đoạn sợi nhựa sao cho chúng bằng phẳng với mặt trên của nắp. Có thể dùng kìm cắt hoặc (cẩn thận) bằng lưỡi dao cạo sắc.

Cân nhắc về thiết kế:

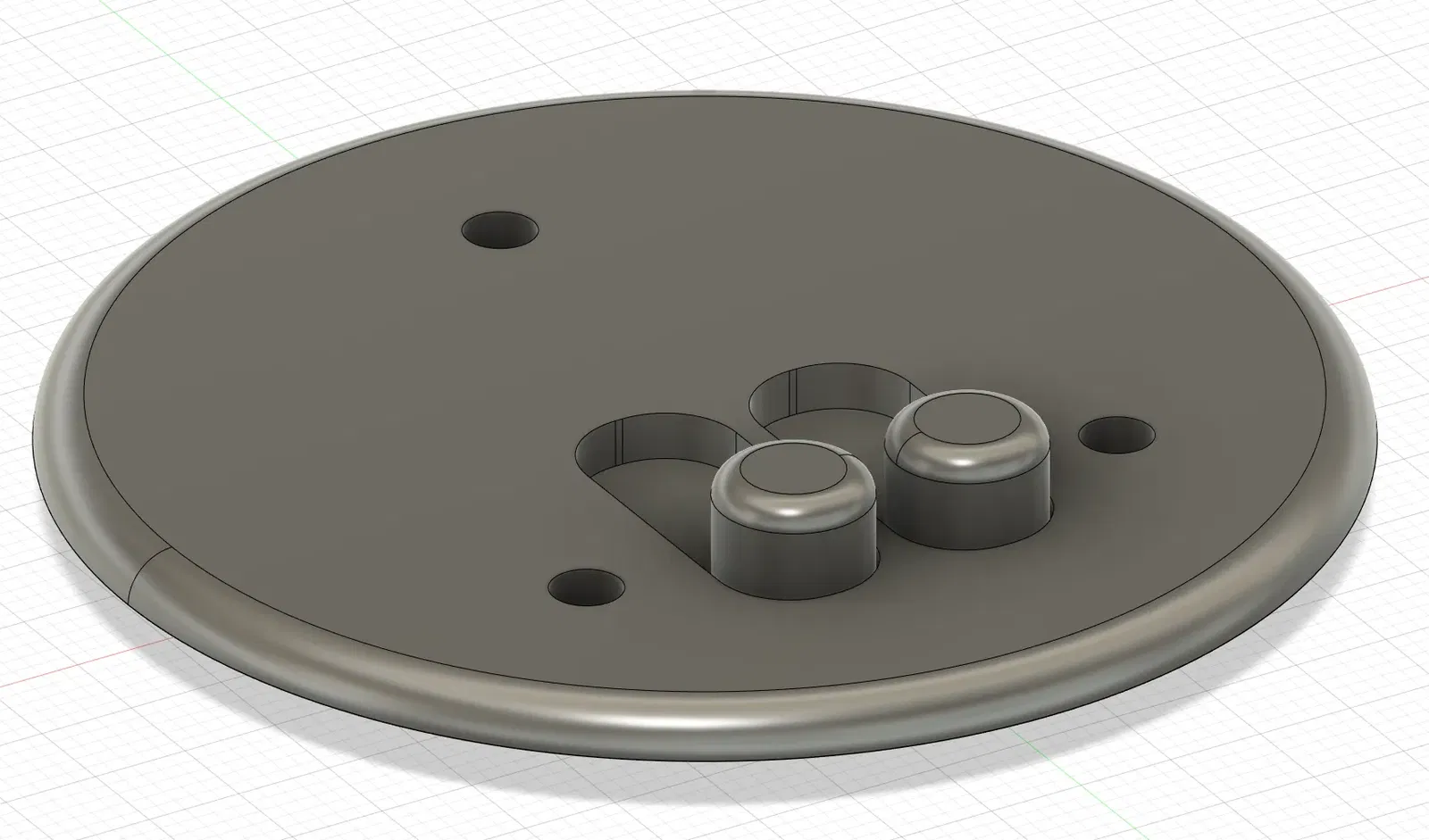

Phần nắp được in thành hai mảnh để cải thiện chất lượng in. Mặc dù điều này làm tăng thêm độ phức tạp và khó khăn trong quá trình lắp ráp, nhưng nó cho phép có vẻ ngoài mỏng và kín đáo nhất khi lắp ráp hoàn chỉnh và gắn vào nắp bình nước.

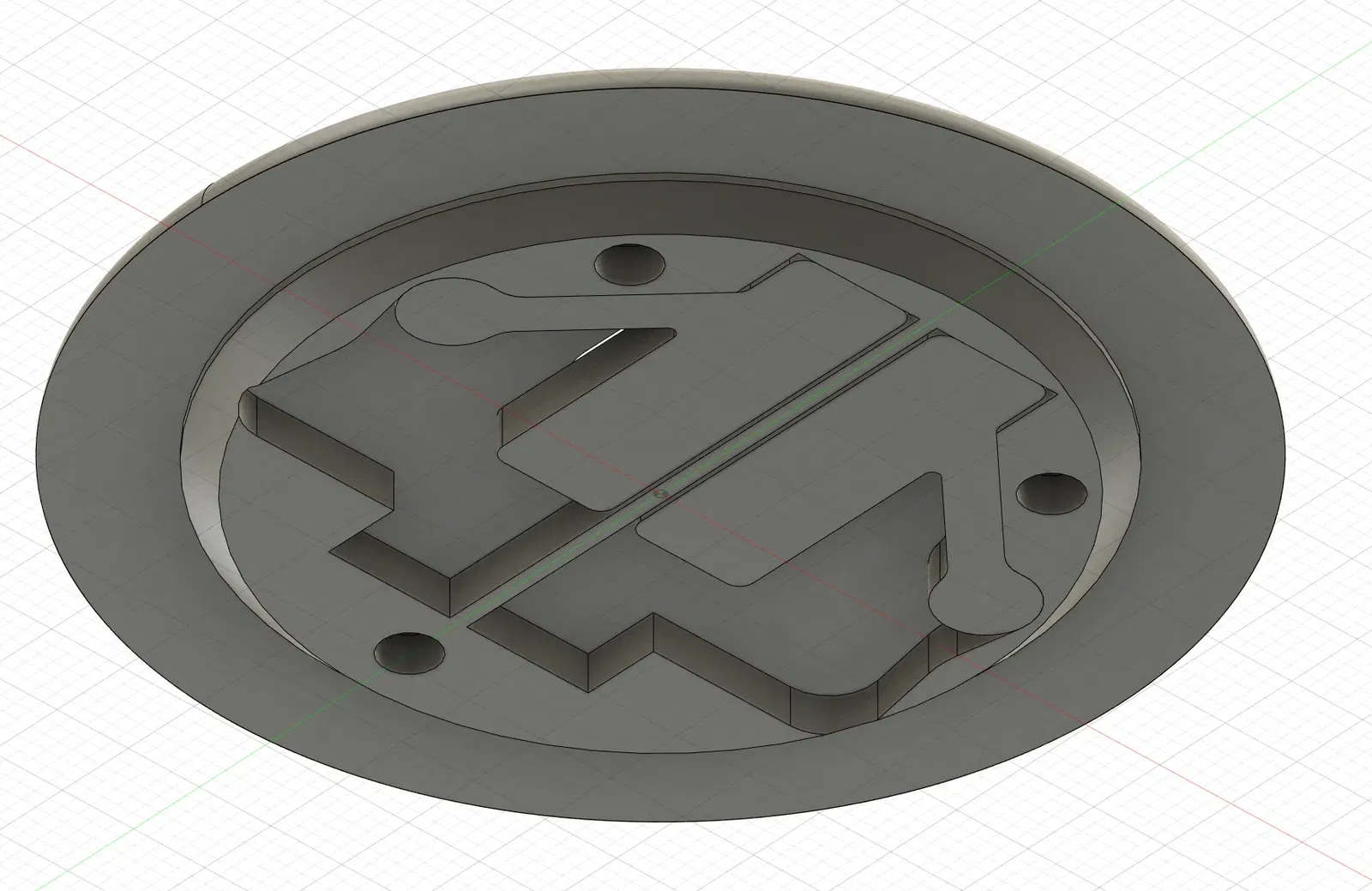

Cơ cấu tuân thủ đã được chọn cho bộ đếm vì số lượng bộ phận thấp và khả năng thay thế bộ phận nếu bị hỏng. Một lợi ích bổ sung là vì các công tắc là bộ phận riêng biệt, chúng có thể dễ dàng được in với màu sắc riêng.

Bộ đếm nhị phân đã được chọn làm thiết bị đếm vì chỉ với hai công tắc, số lần đổ đầy có thể được cập nhật và đọc dễ dàng, đồng thời có khả năng đếm đến bốn, khi được sử dụng với bình 21oz hoặc 40oz, là đủ để theo dõi lượng nước uống hàng ngày của bạn.
