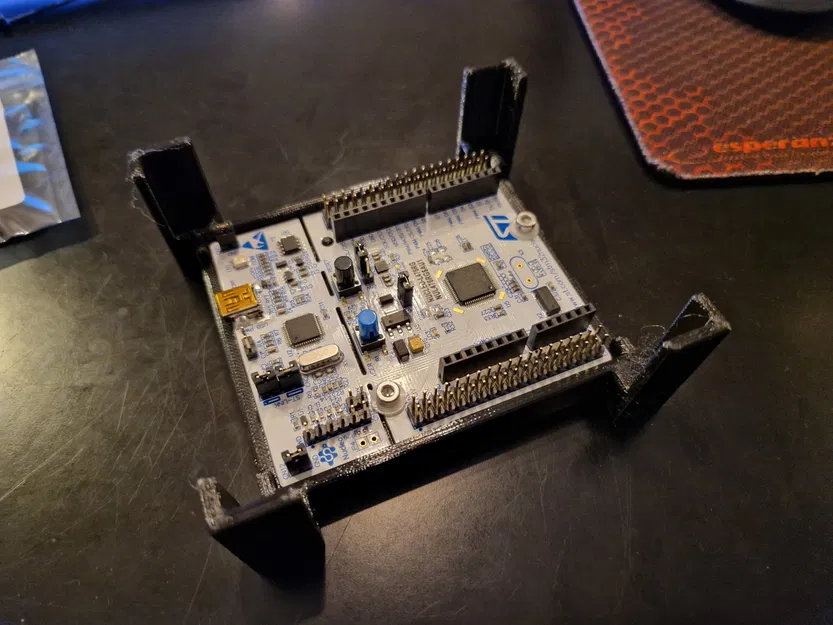

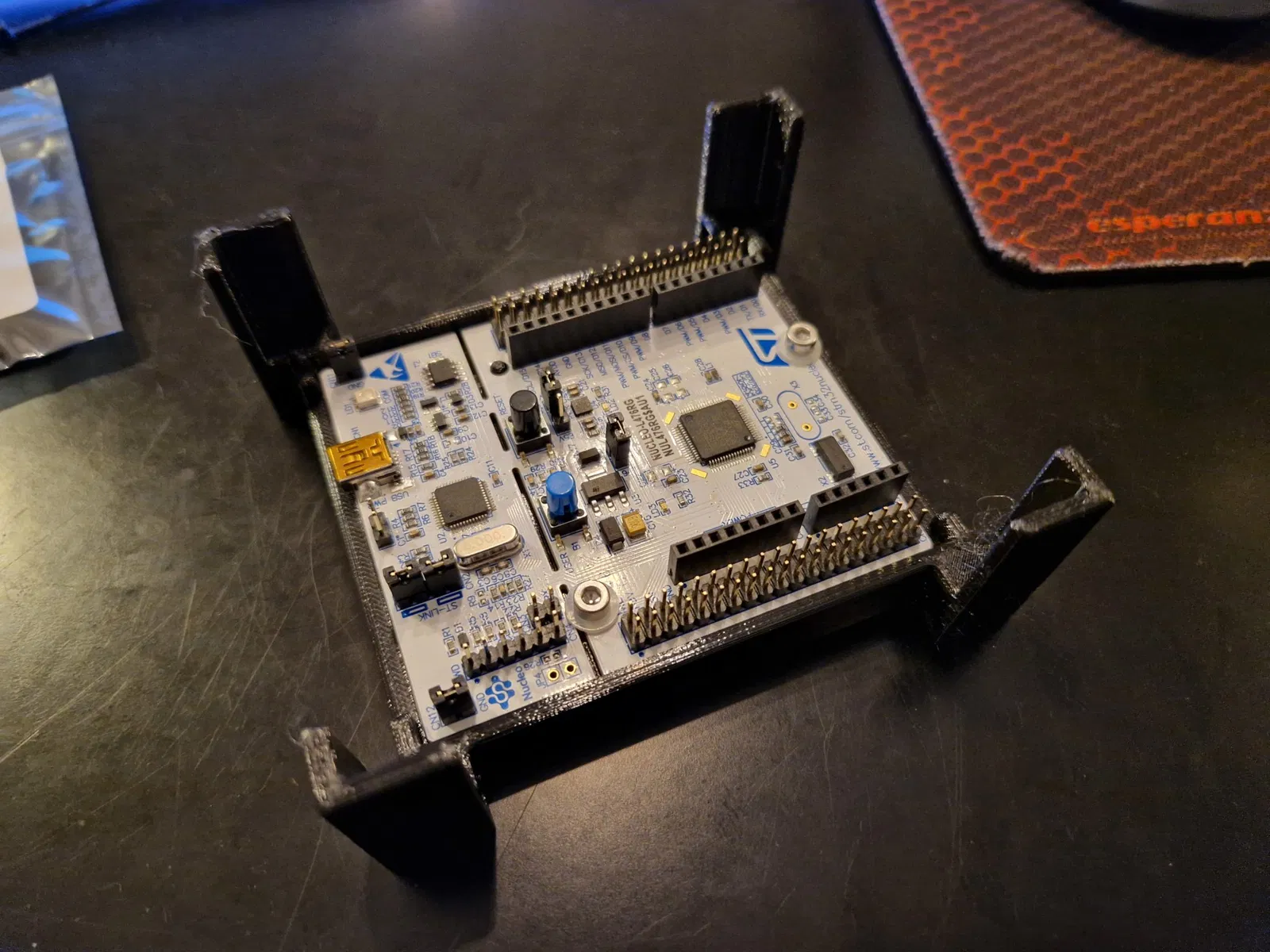

Đế giữ cho STM32 Nucleo-64
Một đế đơn giản để giữ bảng phát triển STM32 Nucleo-64, giúp bảo vệ các chân dưới không bị chạm vào bề mặt, tránh chập điện và trầy xước. Đế này còn giúp giữ bảng cố định trong hộp carton và không bị rung lắc.
Mô tả

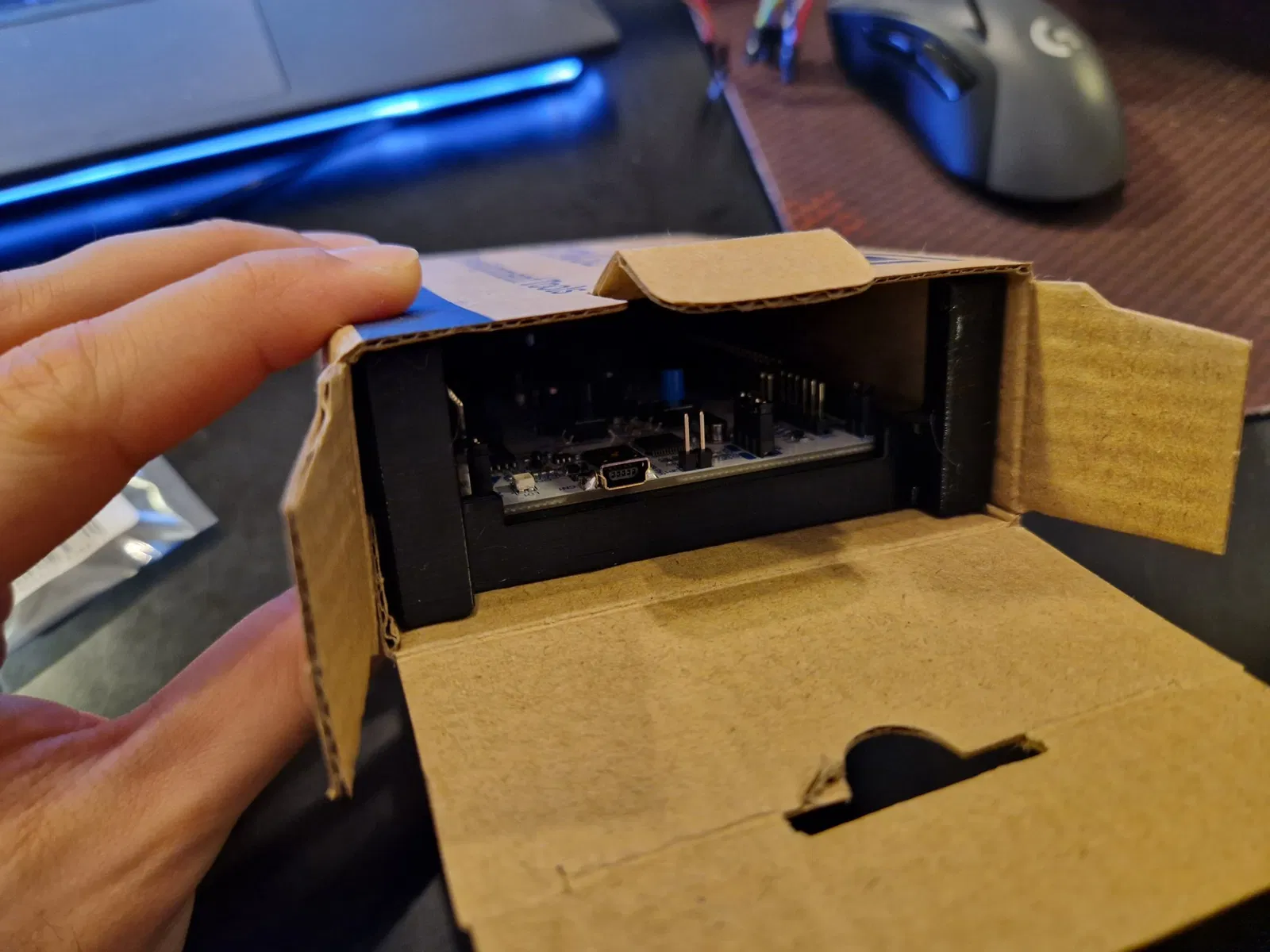

Một đế đơn giản để giữ bảng phát triển STM32 Nucleo-64. Như vậy các chân phía dưới sẽ không chạm vào bất kỳ bề mặt nào (tránh bị chập hoặc trầy xước). Ngoài ra, bạn có thể đặt nó trở lại hộp và nó sẽ không bị rung lắc. Tôi thiết kế đế giữ nhỏ hơn hộp carton 2mm (theo mọi hướng) nên có thể cần chỉnh sửa một chút cho vừa.
Cài đặt in:
In tốt với đầu phun 0.4 @ chiều cao lớp 0.2, không cần hỗ trợ. Tôi đã sử dụng 3 lớp vỏ ngoài vì có chèn nhiệt.
Lắp ráp:

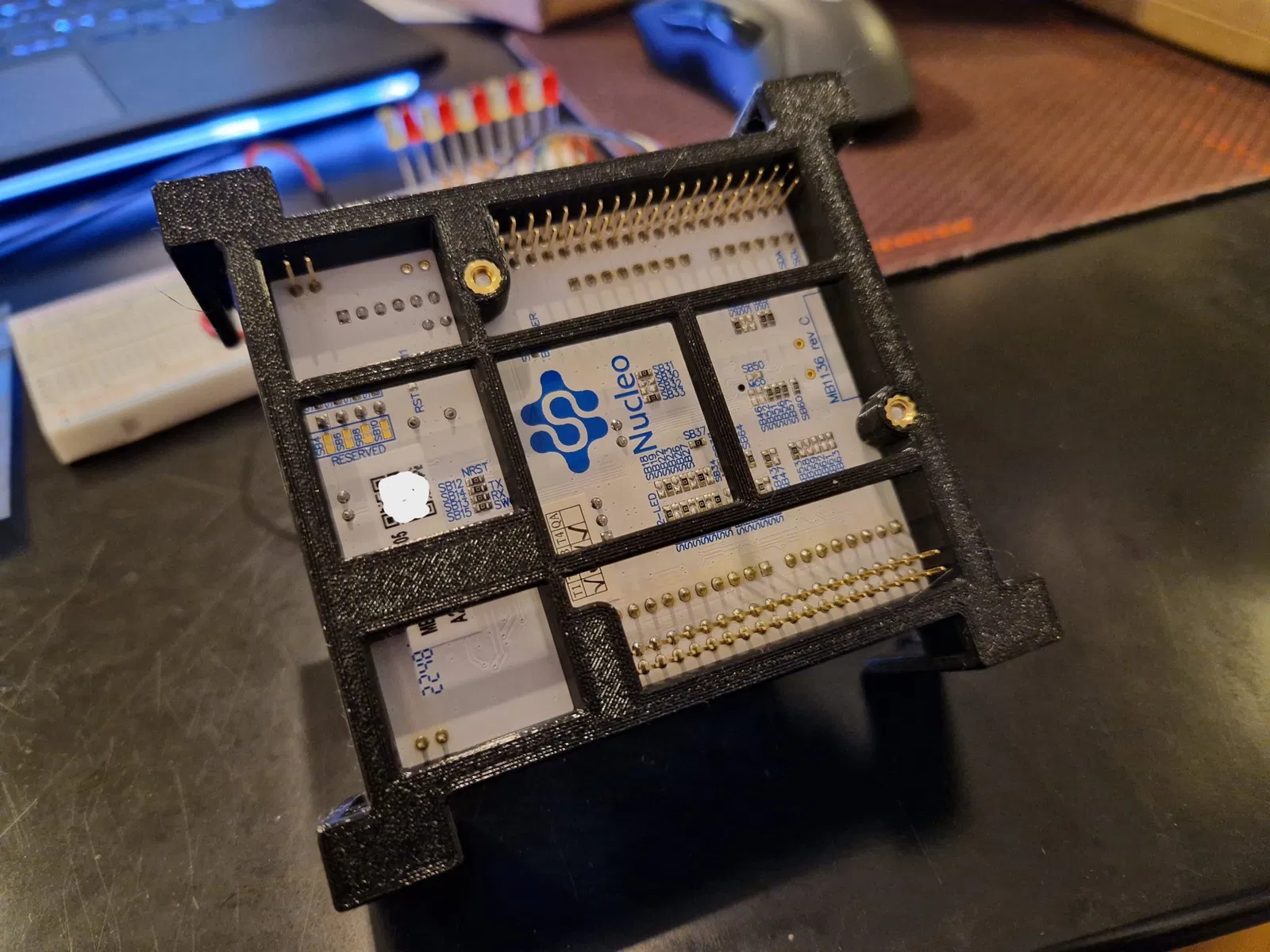

Để cố định bảng vào đế/giá đỡ, bạn sẽ cần:
- 2x chèn nhiệt M3x5x4 “kiểu voron”
- 2x vít M3x10
- 2x vòng đệm nylon M3 - loại in 3D cũng dùng được
Thoải mái chỉnh sửa thiết kế nha :)
