Băng Đạn Ngắn Talon Tương Thích Print-a-Mag 13/15 Viên (Cập Nhật)

Chỉnh sửa 11/9/23: Thêm các biến thể Vanguard v1.01 vào tệp để chứa các bộ đẩy Vanguard. Cũng tinh chỉnh bộ phận đẩy để có thêm khoảng trống cho lò xo và độ nâng.

Chỉnh sửa 11/3/23: Thêm tệp v1.01 để giới thiệu phiên bản lò xo trống. Sử dụng lò xo sau:

https://www.mcmaster.com/1845N1/

Lò xo này sẽ cho phép sử dụng bình thường mà không làm nát đạn. Nếu bạn có ý định sử dụng các băng đạn này với tốc độ bắn cao hơn, hãy sử dụng lò xo sau:

https://outofdarts.com/products/replacement-drum-spring-created-by-foamblast?_pos=1&_psq=drum&_ss=e&_v=1.0

Lò xo này sẽ làm dẹt đạn nếu để lâu khi đã nạp đầy nhưng sẽ hoạt động tốt trong cấu hình tự động và slam fire.

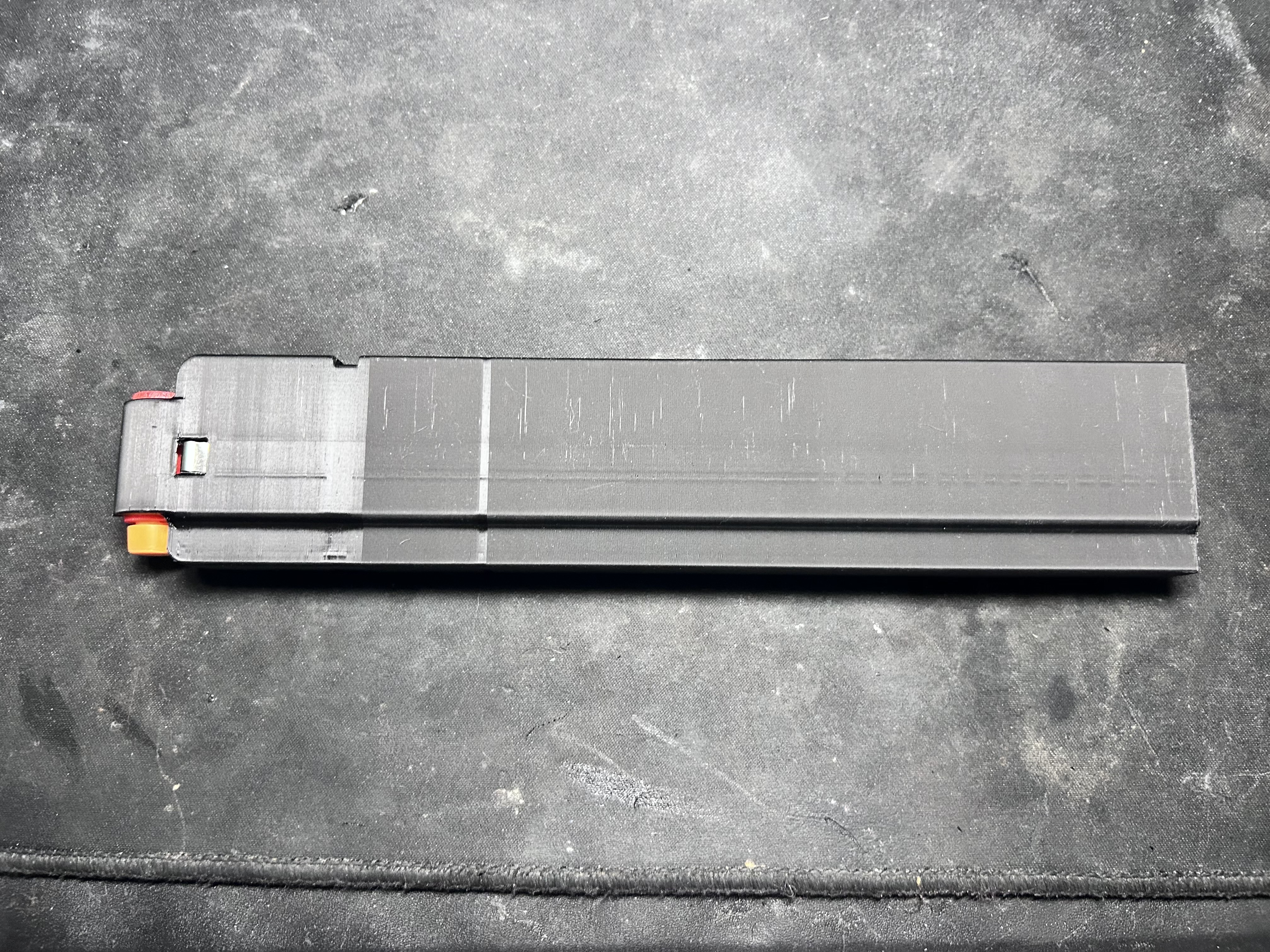

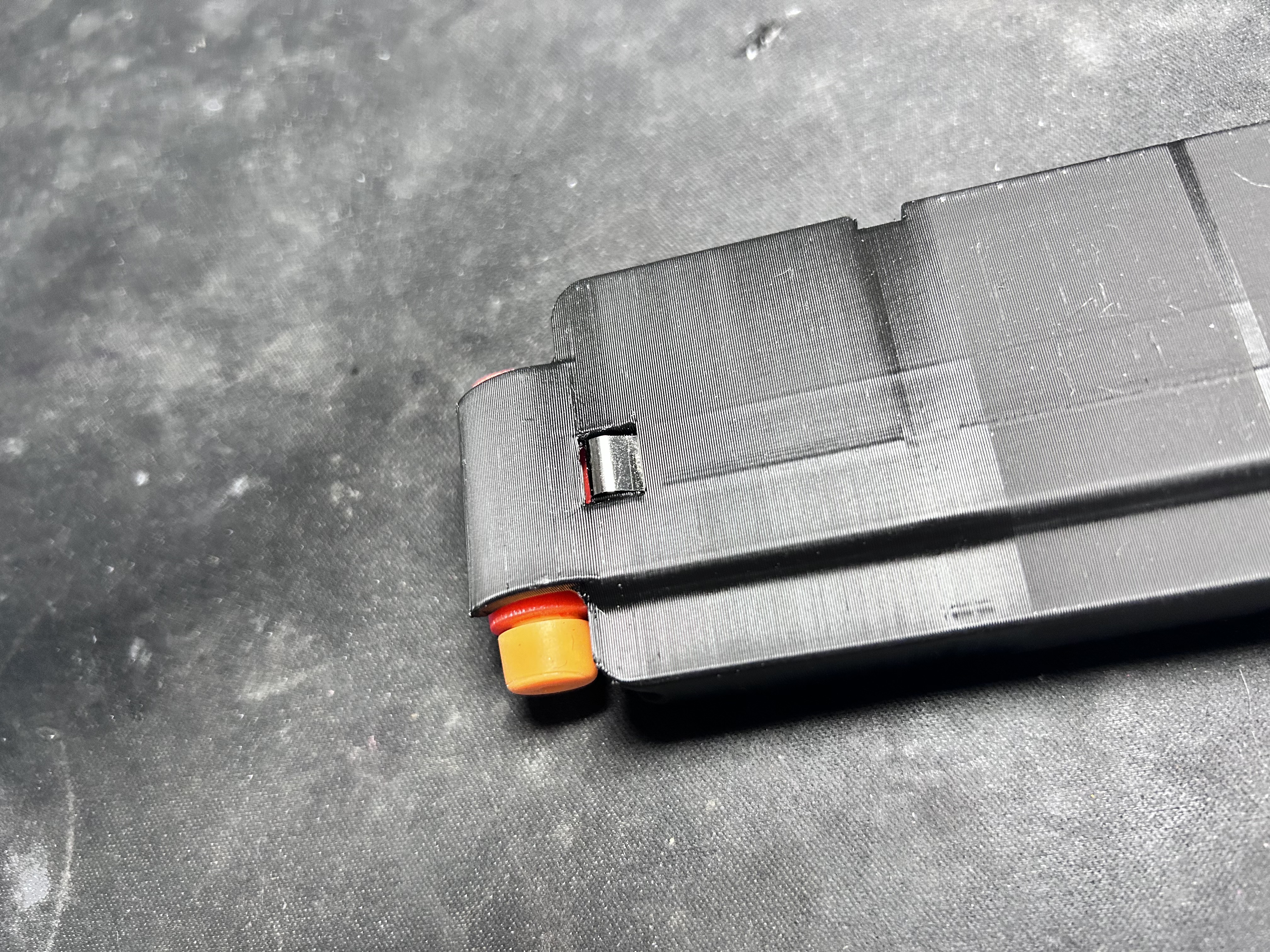

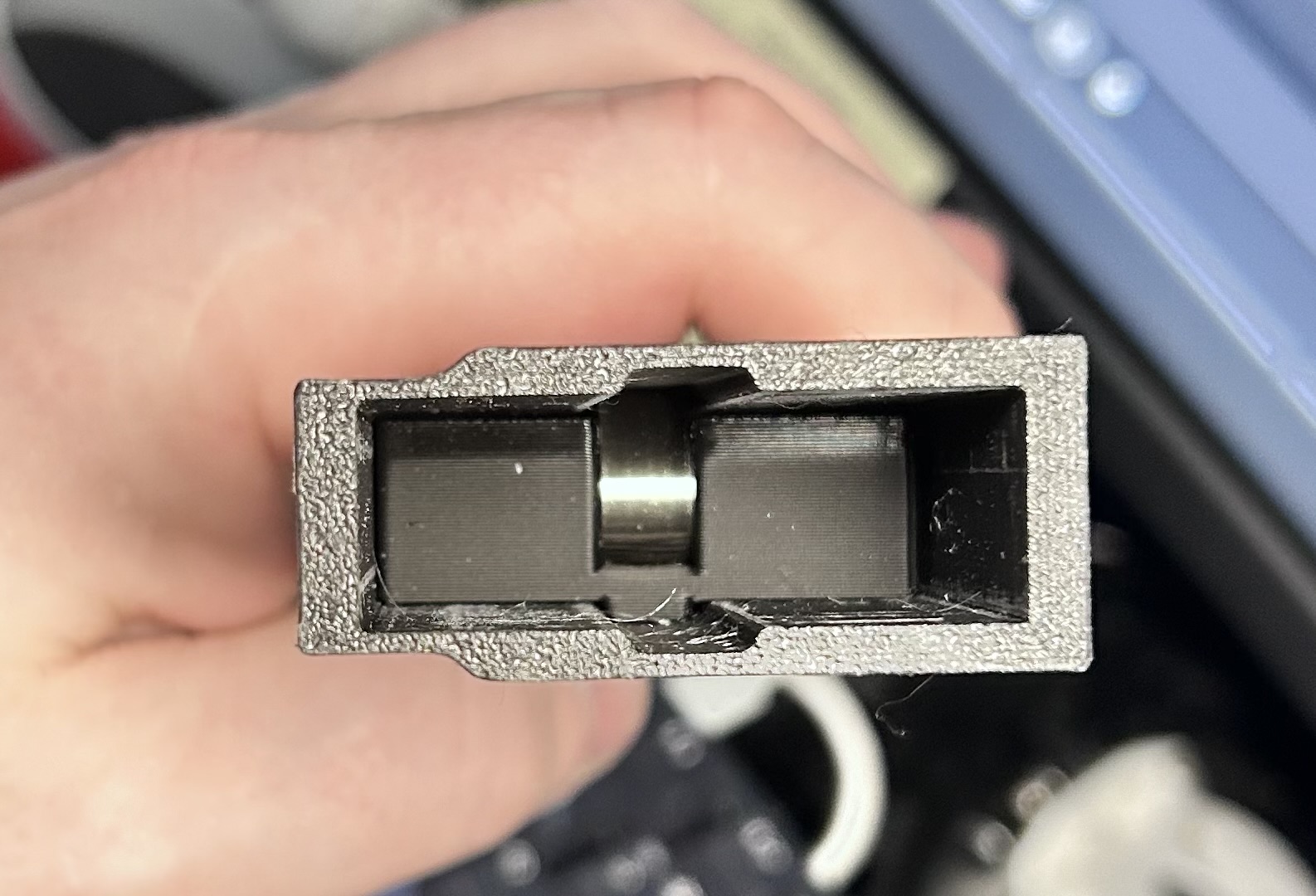

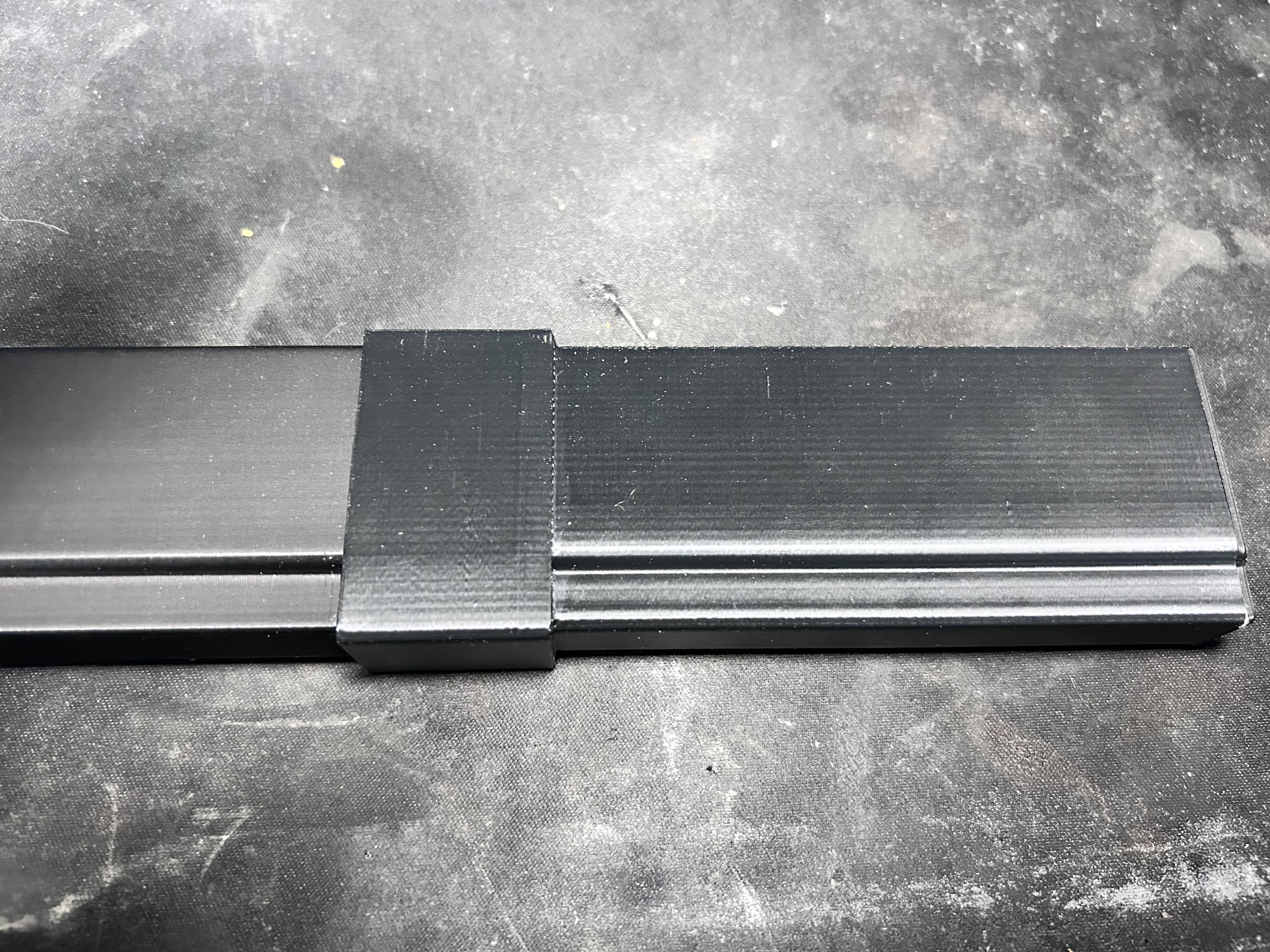

Ba ảnh cuối cho thấy phiên bản mới. Để lắp lò xo, hãy móc vào thân băng đạn và kéo qua đáy bằng một đoạn dây, sau đó móc vào bộ phận đẩy và để nó kéo bộ phận đẩy trở lại các gờ nạp.

Sau khi thử một vài băng đạn in 3D khác có sẵn, tôi quyết định tự thiết kế. Mục tiêu của tôi là in hoàn toàn và giữ dung lượng gần giống với băng đạn Talon nhất có thể. Giới thiệu Print-a-Mag. Một băng đạn hoàn toàn in 3D, tương thích Talon, 13 viên đạn ngắn. Tôi bắt đầu với lò xo băng đạn tuyệt vời mà @Nick_Furry đã thiết kế tại đây:

Nếu bạn in các bộ phận theo hướng được định hướng với đường nối ở phía sau trong slicer của bạn, bạn sẽ có kết quả tốt nhất.

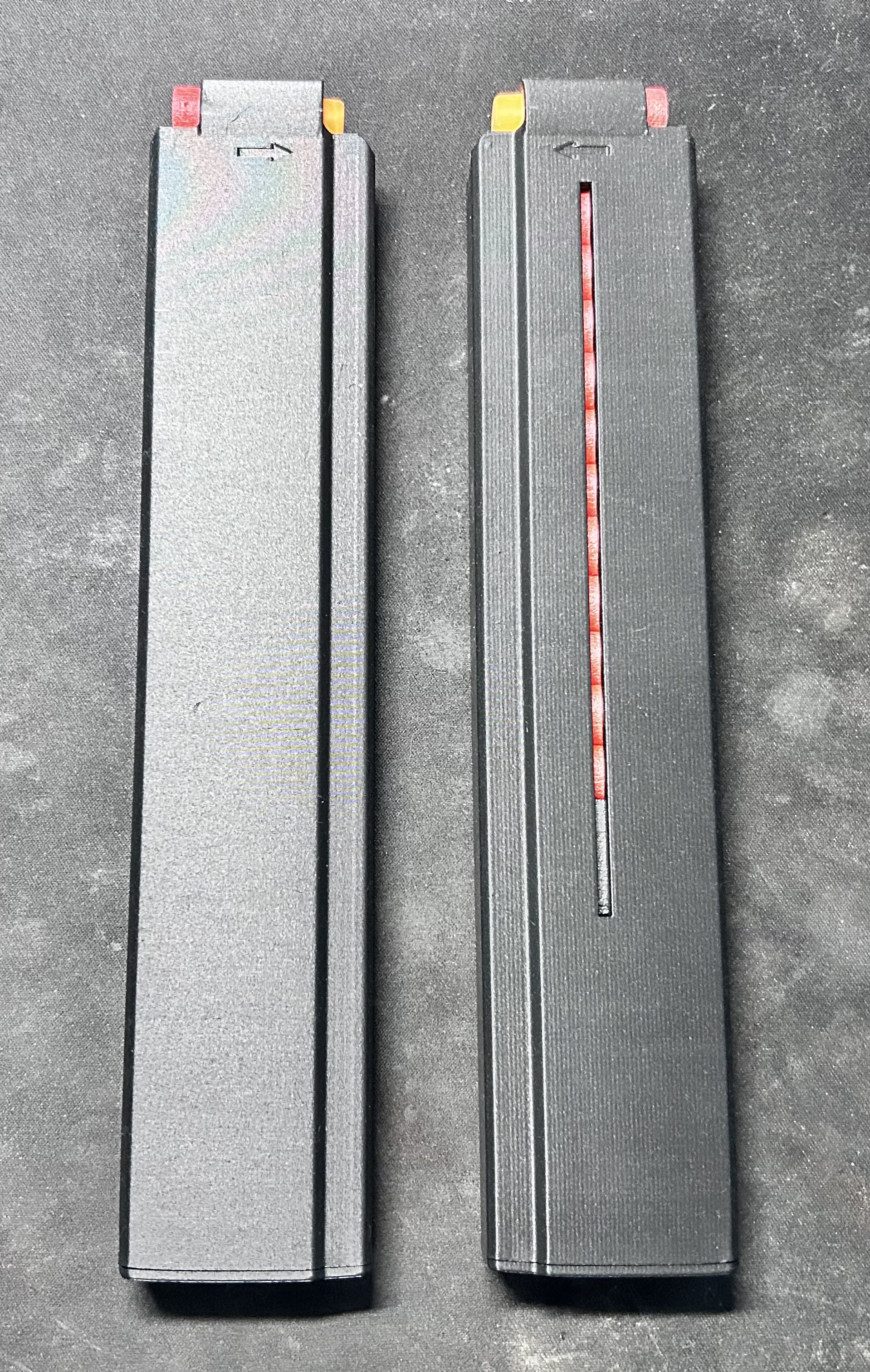

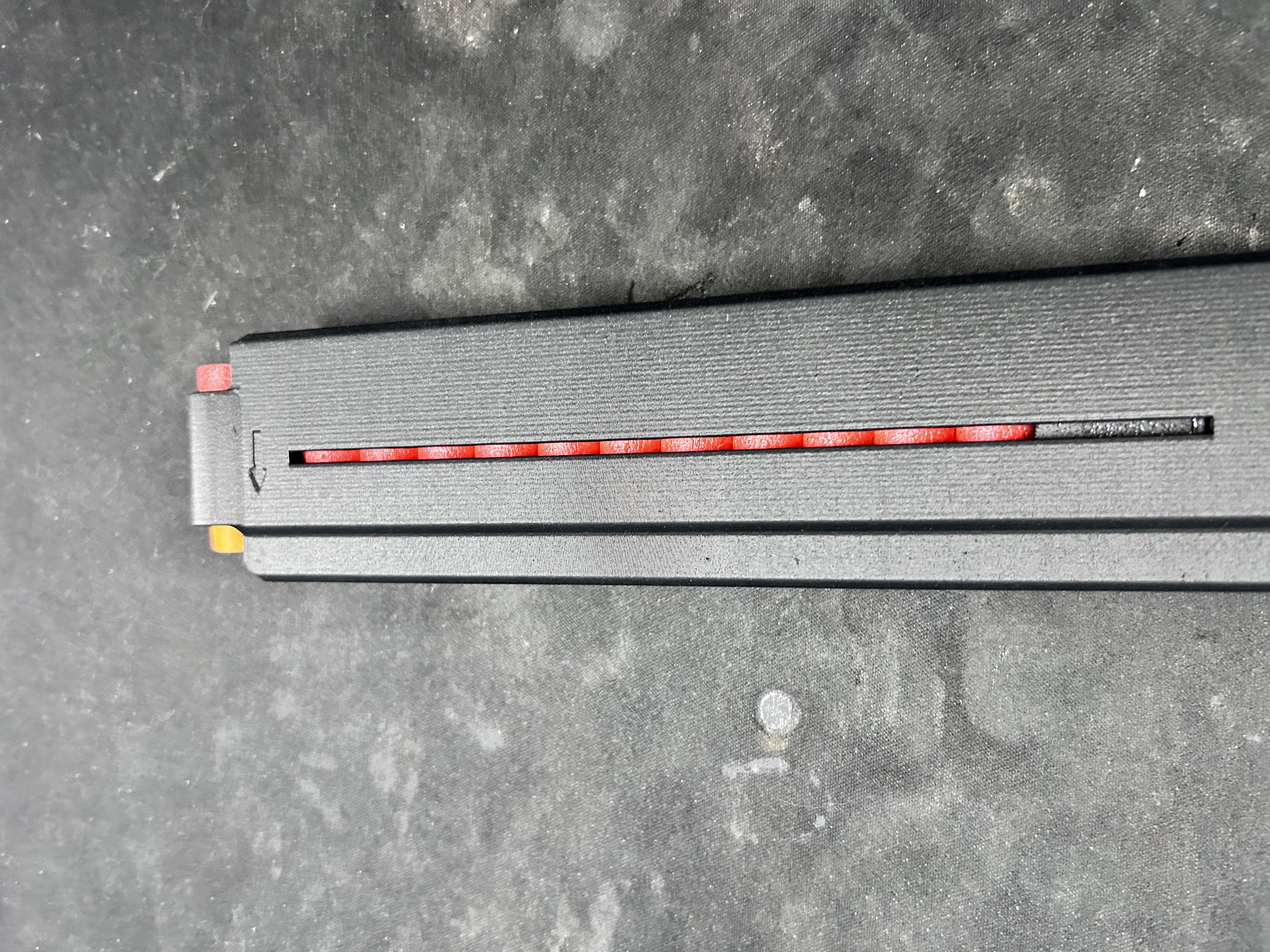

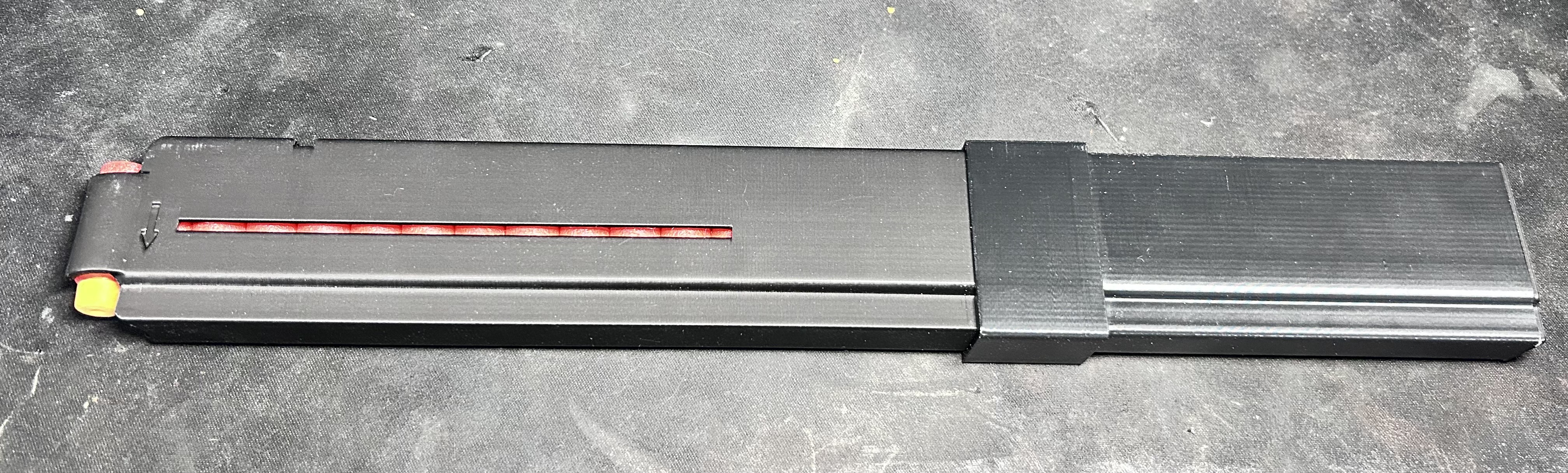

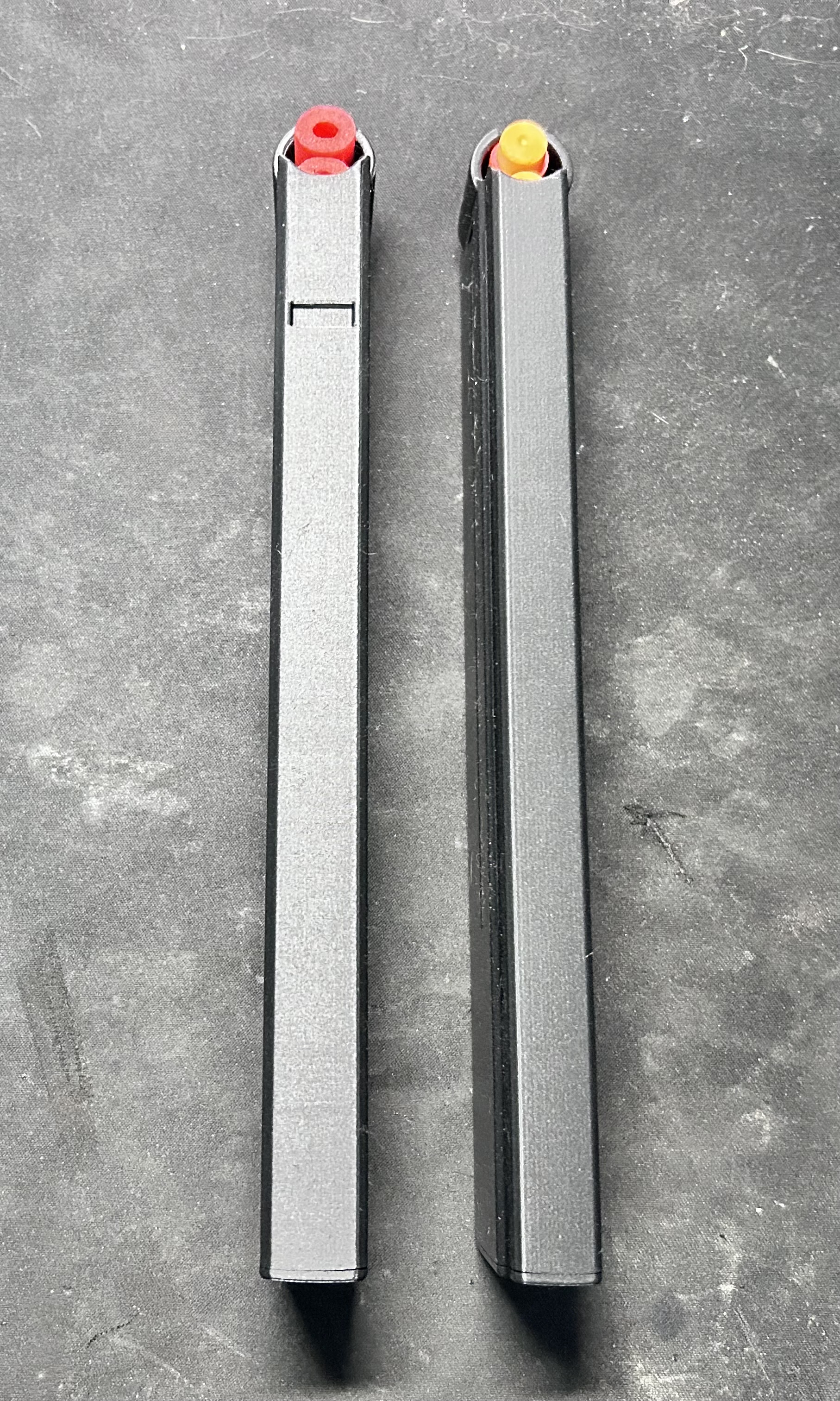

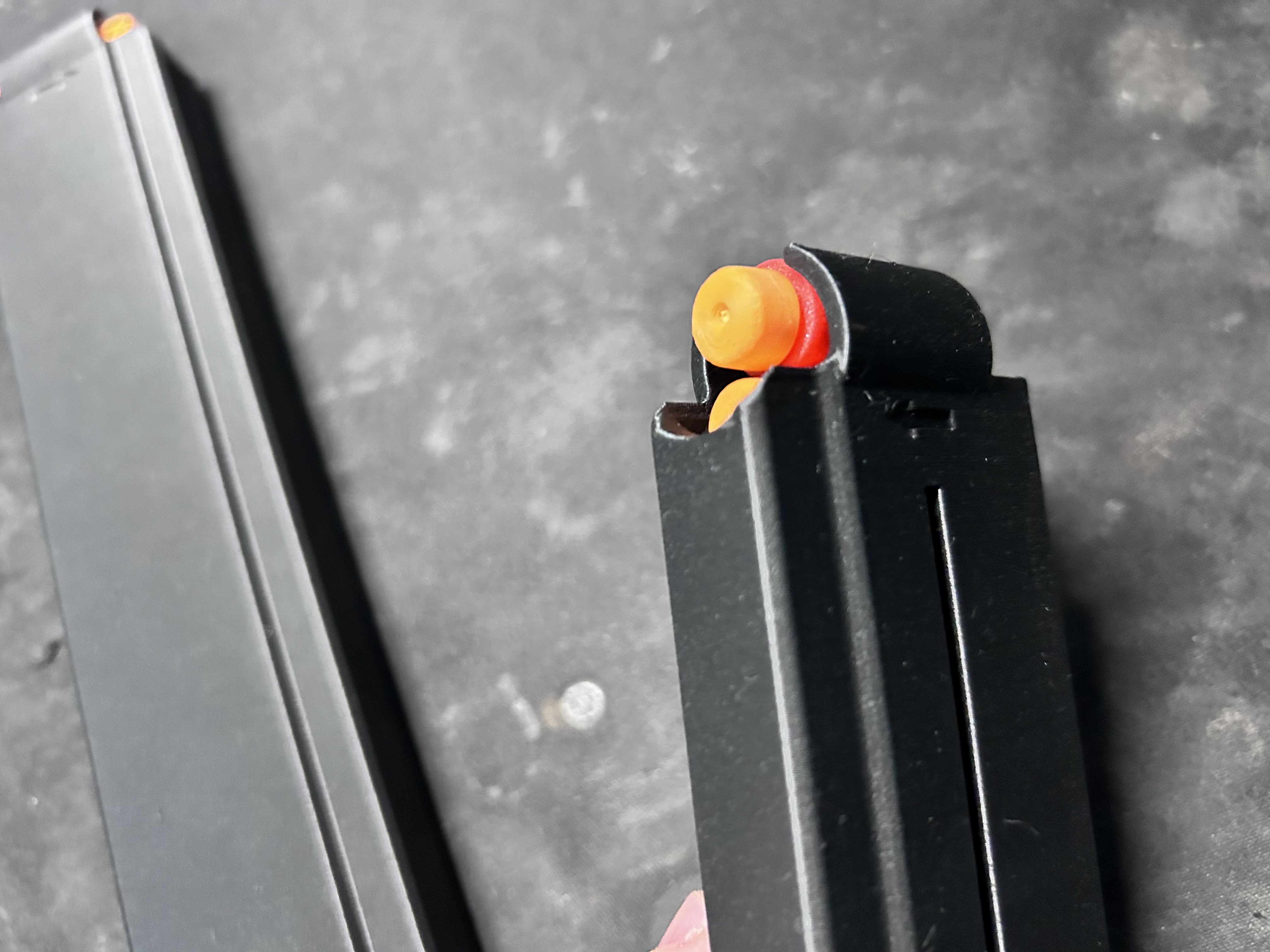

Ban đầu: Một trong những điều tôi không thích ở các thiết kế khác là các gờ nạp có các cạnh và góc sắc nhọn không cần thiết, làm cắt đạn Worker Gen3 của tôi. Của tôi dày nhất có thể và được làm tròn đẹp mắt để cho phép nạp đạn mượt mà. Khi đặt cạnh băng đạn Worker 15 viên, Print-a-Mag 13 viên chỉ dài hơn 4mm nên nó sẽ vừa với mọi túi đựng băng đạn mà bạn có thể đã có. Tôi cũng quyết định làm 2 phiên bản khác nhau. Một phiên bản có cửa sổ bên để dễ dàng kiểm tra số lượng đạn và một phiên bản có thân liền cho những ai tìm kiếm một thẩm mỹ nhất định. Tôi vẫn đang thử nghiệm các loại sợi in, nhưng PLA đã ổn cho các lò xo, tuy nhiên tôi khuyên bạn không nên để băng đạn được nạp qua đêm để tránh lò xo không hồi phục, tôi sẽ thử nghiệm ABS vào cuối tuần này để xem nó hoạt động thế nào. Phần còn lại của băng đạn có thể là bất kỳ sợi in nào bạn có sẵn. Tôi đã thả rơi băng đạn PLA của mình và chúng đã sống sót sau cú rơi 5ft trên sàn gỗ với những vết xước nhỏ. Rõ ràng, các gờ nạp sẽ là điểm yếu nhất nên đó là điều cần lưu ý.
