Chắn bùn Pass Hunter Siêu Nhỏ

Đây là một thiết kế thử nghiệm, in ra bị lỗi lắm nha. Để có bản thiết kế thành công hơn sau này, anh em xem mẫu Micro Fender cho Xe Đạp nha.

Thiết kế

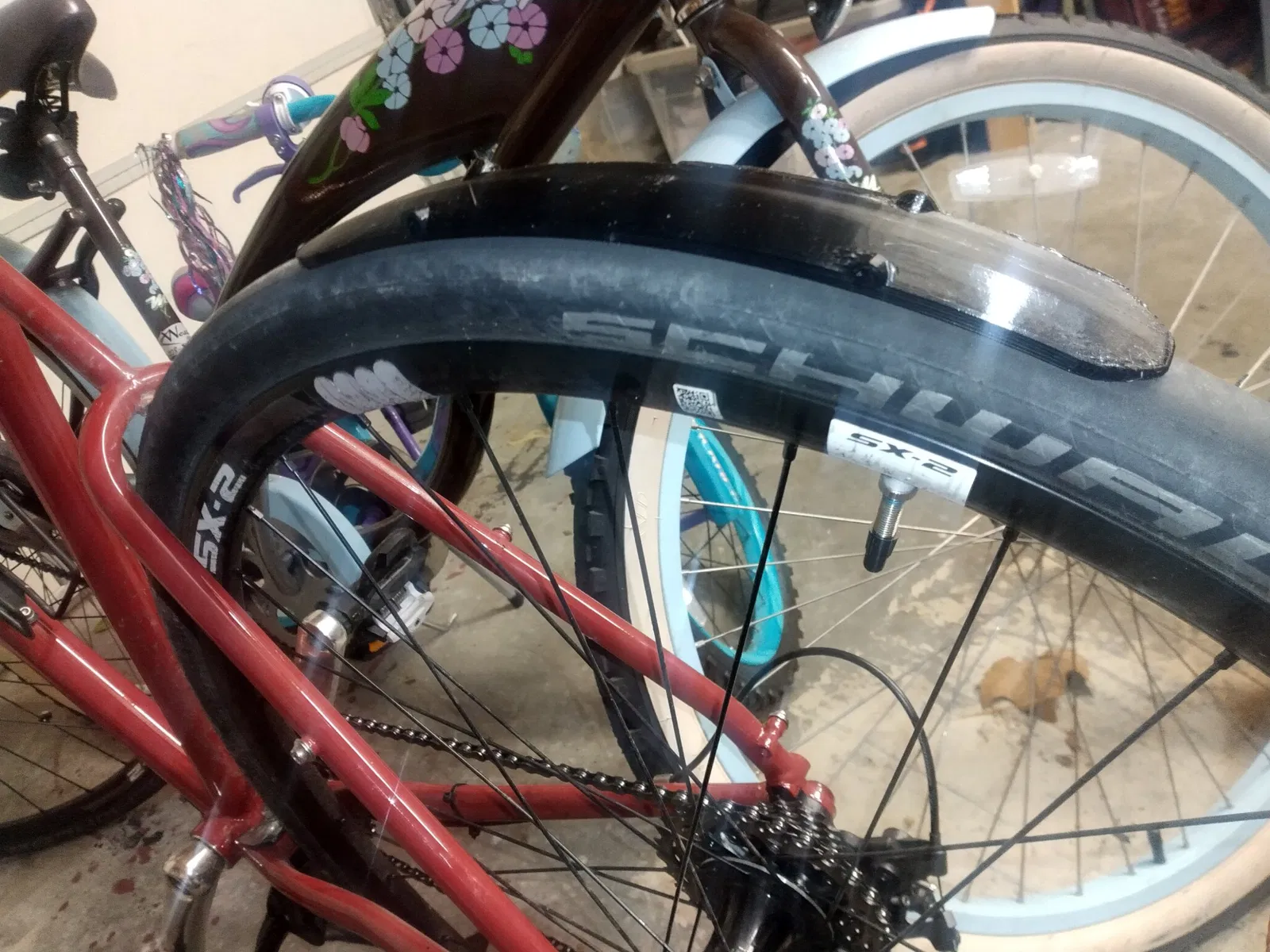

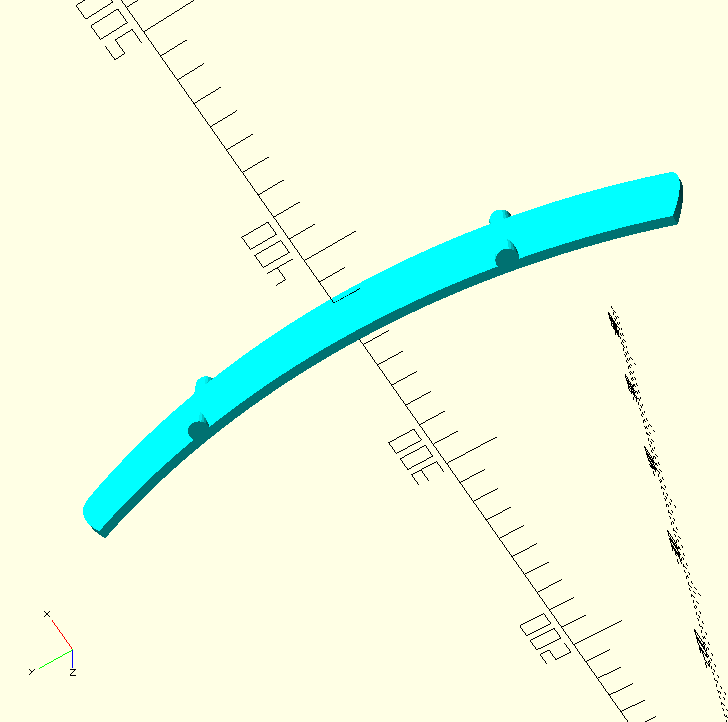

Lấy cảm hứng từ mẫu Genetic™ Carbon Micro Fender, với độ bao phủ 40° y chang, nhưng cái này dành cho vỏ bánh xe rộng hơn và gắn vào lỗ trên khung xe của tui. Xe tui xài khung Vélo Orange đời thứ hai Pass Hunter (khoảng 2020), gắn được vỏ 700c rộng tới 35mm hoặc vỏ 650b rộng tới 48mm. Tui đang xài 700c, mà tui có sẵn file STL cho cả hai loại luôn. Còn mấy loại khác mà anh em cần thì tự biên tập lại bằng OpenSCAD với thông số khác ha.

Hướng dẫn

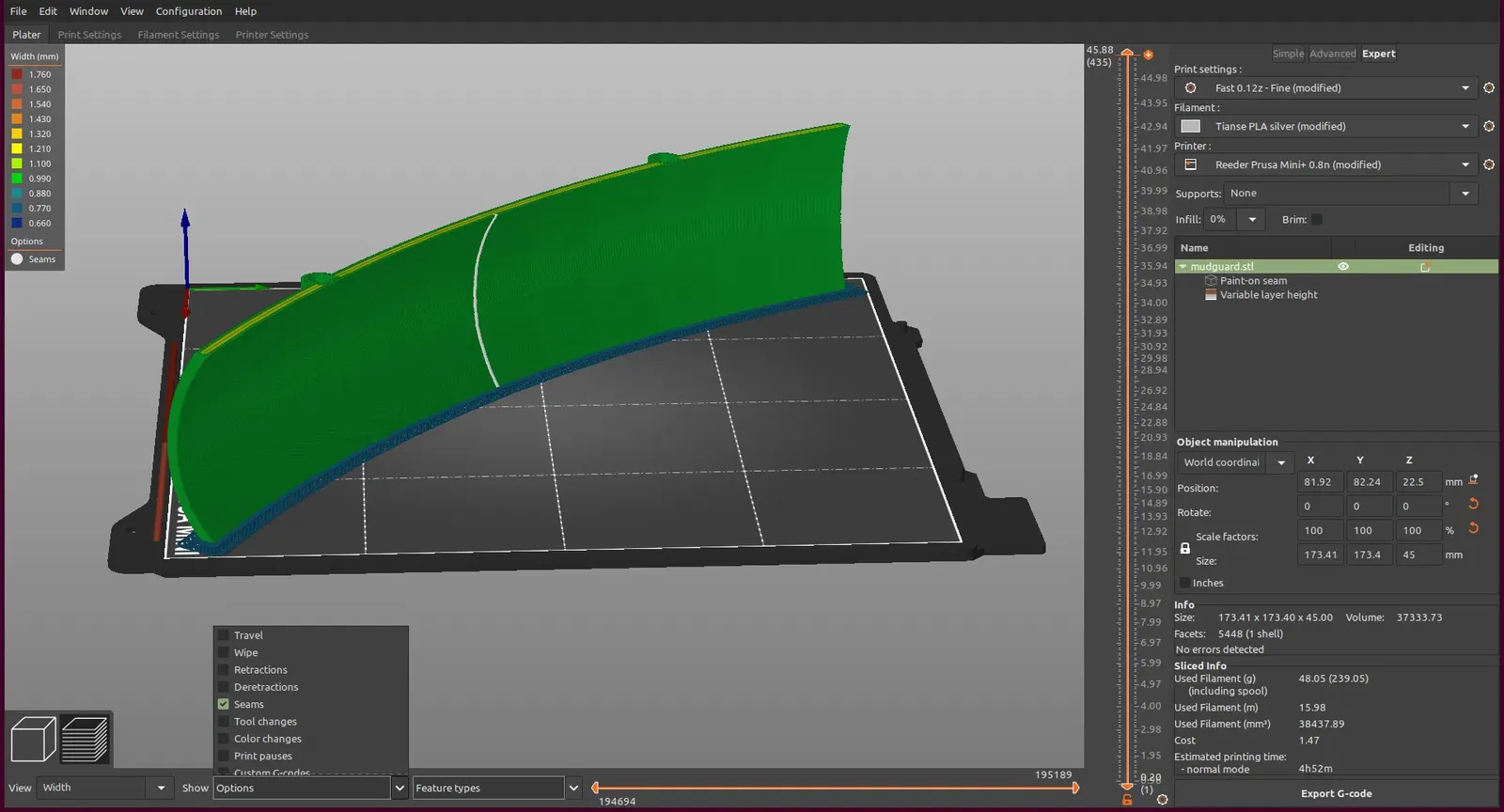

1. In cái chắn bùn với độ dày tường khoảng 1.9mm, không cần infill. Không cần support. Bỏ lớp trên với lớp dưới đi, để tạo lỗ gắn phụ kiện phía trên. Nên dùng raft để dễ bám dính vô bàn in.
2. Chuẩn bị phụ kiện gắn, gồm bốn thanh rod 2mm cắt theo độ dài anh em thấy hợp lý và một đầu rod in (chưa làm xong lower yet to be modeled) dán vô mỗi thanh rod.
3. Vặn đầu rod dưới vô lỗ trên khung xe.
4. Dán đầu rod trên vô lỗ tương ứng hai bên hông cái chắn bùn.

Việc cần làm

• Làm sao cho nó dính vô raft tốt hơn.
• Thiết kế cái đế gắn cho đầu rod dưới.
