Dưỡng Đo Ray Trượt Ngăn Kéo Junker KV1-45

Đây là một cái dưỡng đo cho ray trượt ngăn kéo Junker KV1-45-H45 hoặc các phiên bản tương tự (ví dụ: SO-TECH KV2).

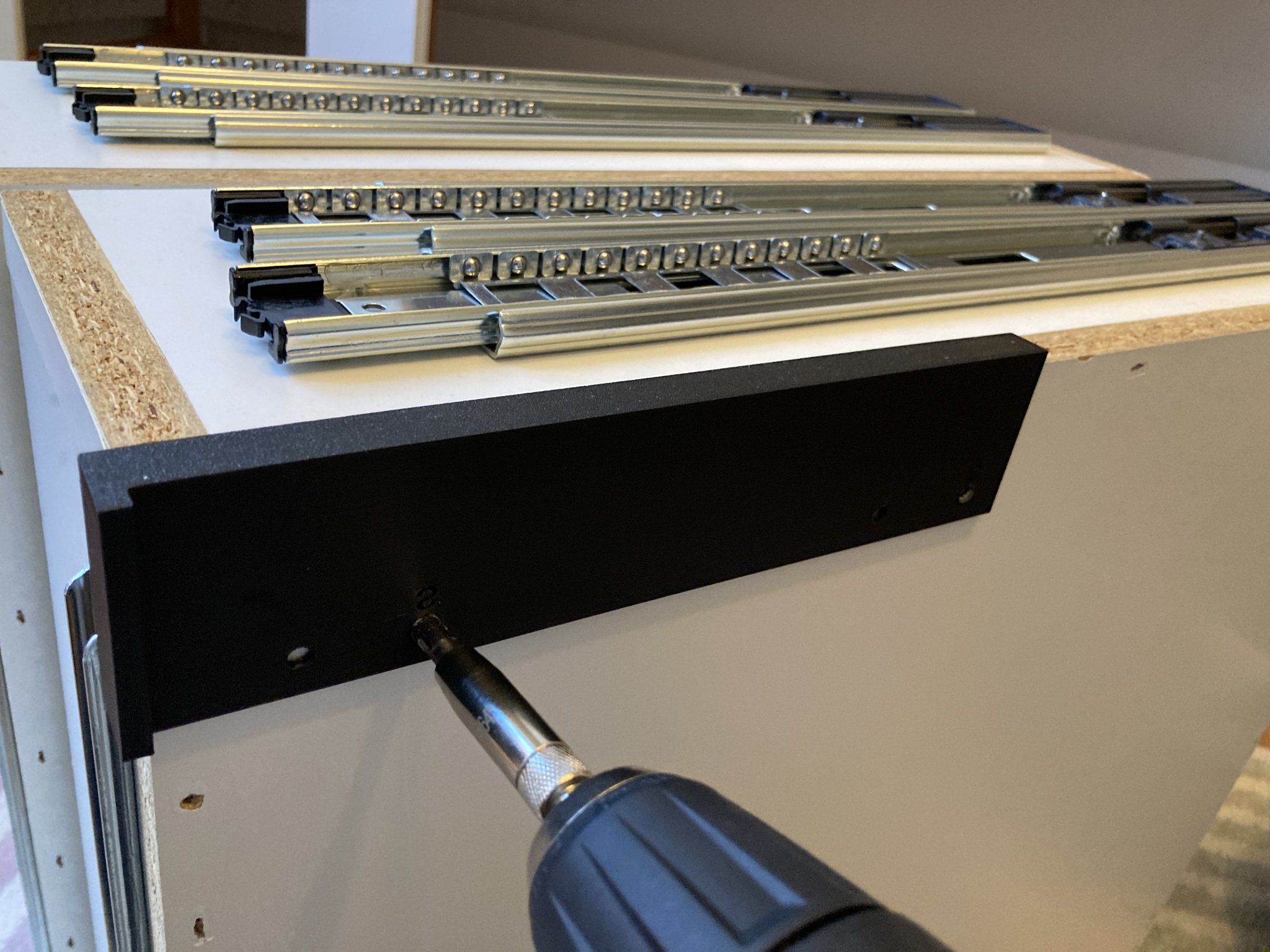

Nó phù hợp cho chiều dài từ 400mm đến 750mm và bao gồm hai lỗ đầu tiên cho ngăn kéo (S) và thân tủ (K). Bằng cách này, việc khoan lỗ để bắt vít ray trượt sẽ dễ dàng hơn nhiều và đặc biệt là luôn có kết quả giống nhau cho nhiều ngăn kéo.

Các lỗ bổ sung khác có thể được khoan sau khi ray trượt đã được cố định vào ngăn kéo/thân tủ.

Tôi thiết kế dưỡng đo này có khoảng trống 5mm bên dưới ngăn kéo để đảm bảo có đủ không gian cho việc căn chỉnh cuối cùng và giữ cho luồng không khí xung quanh ngăn kéo được lưu thông.

Có hai phiên bản:

• V1: Ray trượt nằm ngay ở mép dưới của ngăn kéo
• V2: Ray trượt nằm cách mép dưới của ngăn kéo khoảng 14mm, có thể trông đẹp hơn trong một số trường hợp.

Để tiện lợi, tôi chỉ thiết kế cho bên phải và sau đó lật ngược trong slicer để sử dụng cho cả bên trái.

Hướng dẫn sử dụng có thể xem trong các hình ảnh đính kèm.
